HARNESSES

REPAIRS

86-7-7

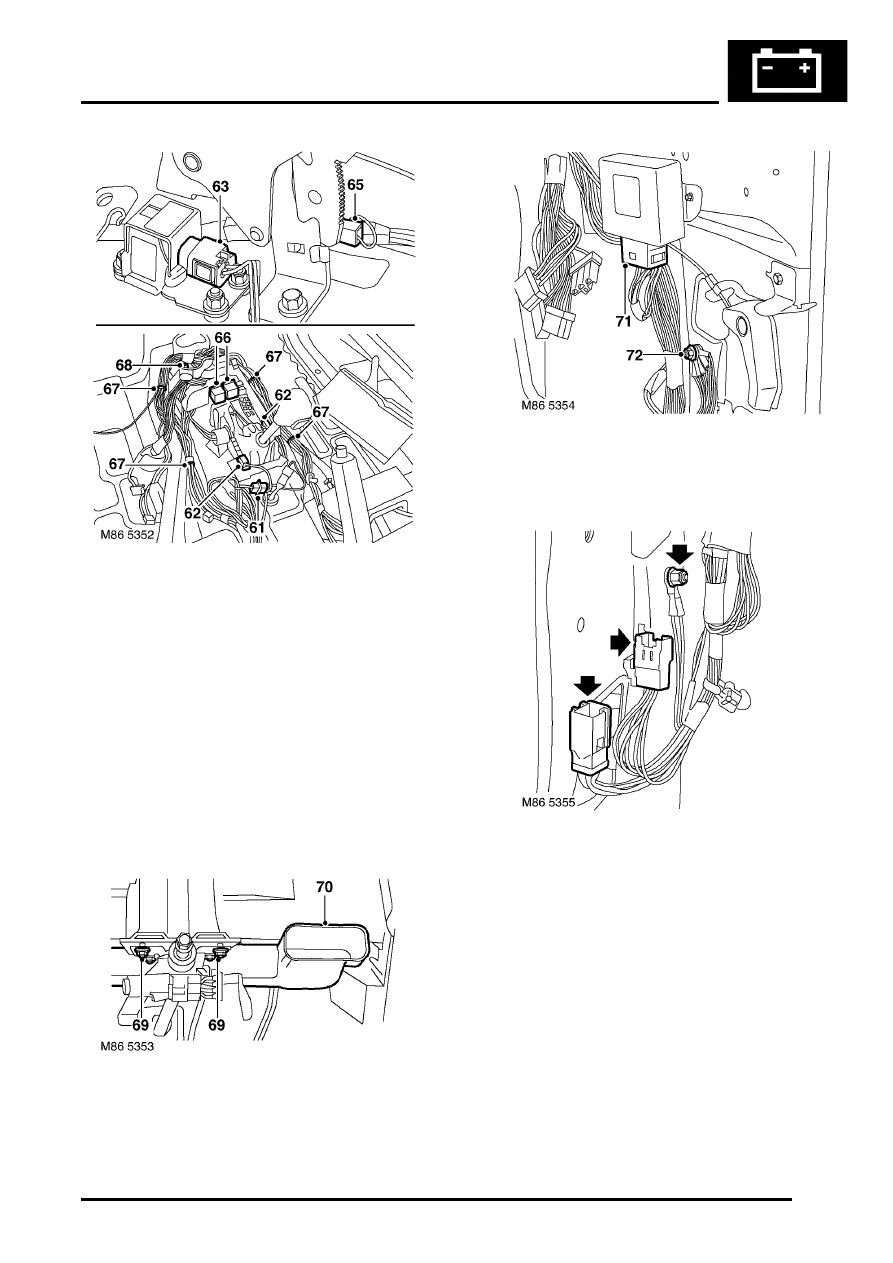

61. Disconnect heated oxygen sensor multiplug.
62. Automatic gearbox only: Disconnect

multiplugs from gear selector.

63. Disconnect multiplug from accelerometer.
64. Manual gearbox only: Disconnect multiplug

from gear lever hill descent switch.

65. Disconnect Lucar from handbrake switch.
66. Release 2 relays from bracket and remove

bracket.

67. Release 4 clips securing harness to air ducting.
68. Remove nut from rear heater ducting and

remove ducting.

69. Remove 4 nuts securing steering column to

bracket and lower column.

70. Remove face level vent ducting to access main

harness clips.

71. Disconnect multiplug from window lift ECU.
72. Remove nut securing earth header to RH 'A'

post and release header.

73. Release multiplugs and earth header from LH

lower 'A' post.

HARNESSES

86-7-8

REPAIRS

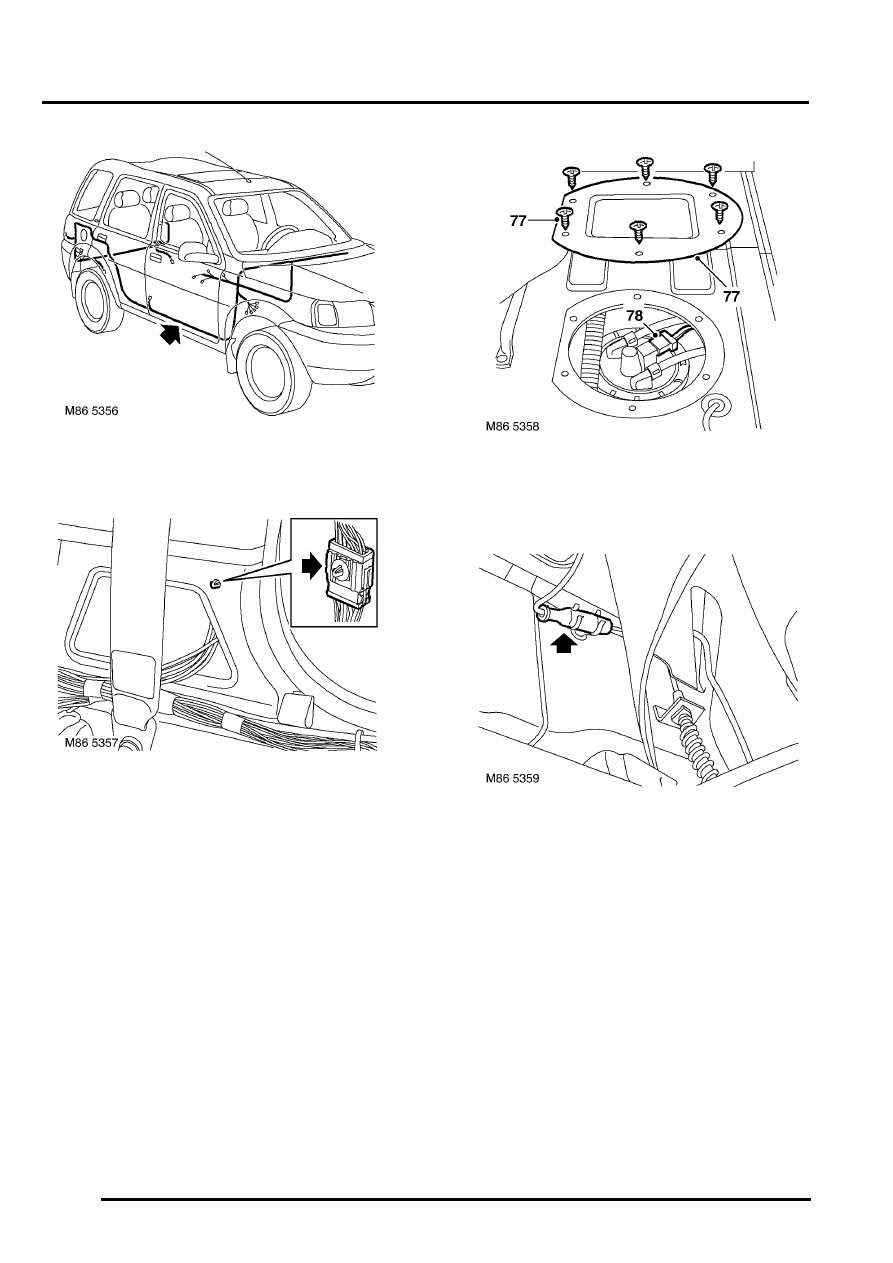

74. Release all harness clips from interior of

vehicle.

75. Release and disconnect multiplugs from base

of 'B/C' posts.

76. Remove luggage compartment carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

77. Remove 6 screws from fuel pump access cover

and remove cover.

78. Disconnect multiplug from fuel pump.

79. Release both rear ABS speed sensor

harnesses and disconnect multiplugs.

80. Pull harness into vehicle interior.

HARNESSES

REPAIRS

86-7-9

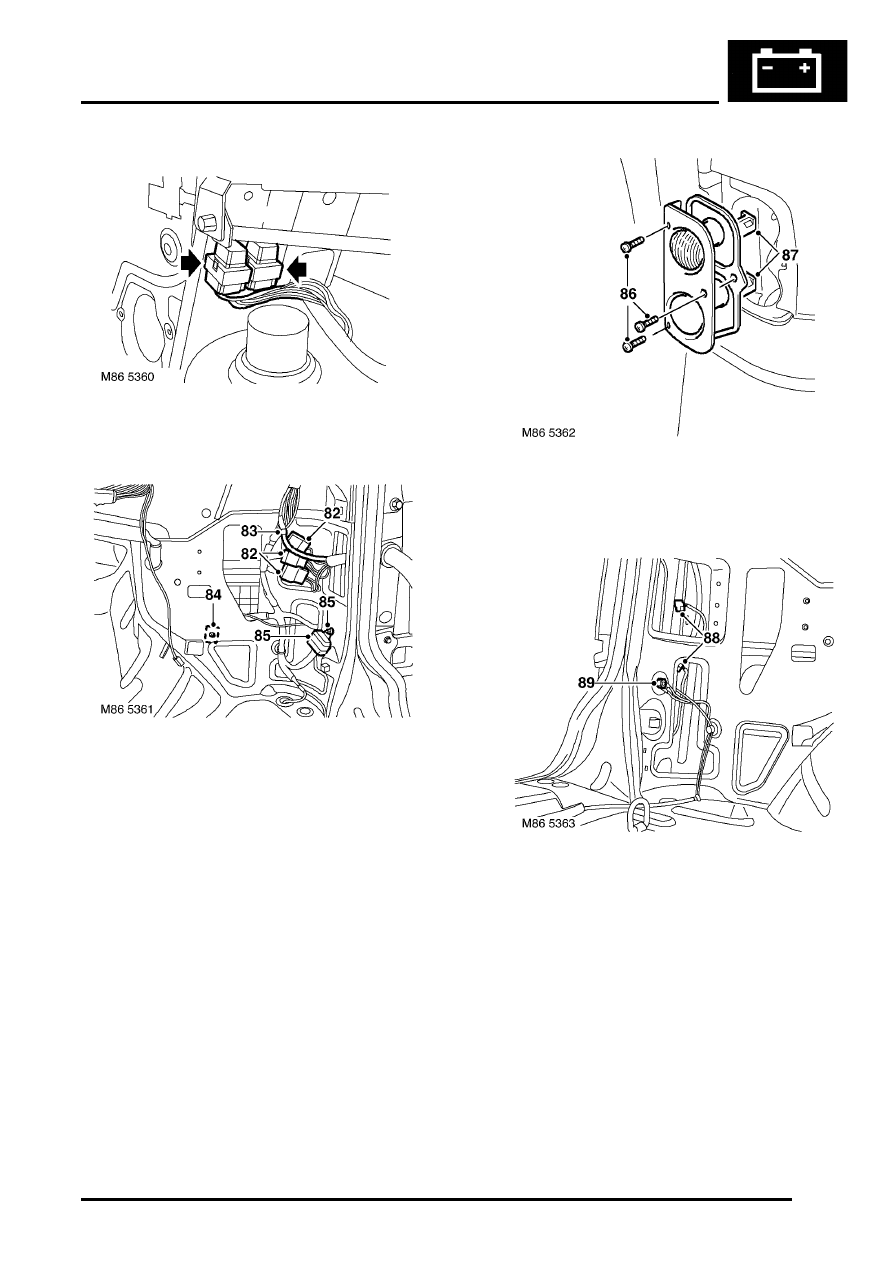

81. Release and disconnect rear window lift and

wash/wipe relays.

82. Disconnect 3 multiplugs from tail door harness.
83. Disconnect rear screen washer tube.
84. Disconnect multiplug from towing electrics.
85. Remove nut from RH rear earth header and

release header.

86. Remove 3 Torx screws securing RH tail lamp to

body.

87. Disconnect multiplugs and remove tail lamp.

88. Disconnect multiplugs from LH tail lamp.
89. Remove nut from LH rear earth header and

release header.

HARNESSES

86-7-10 REPAIRS

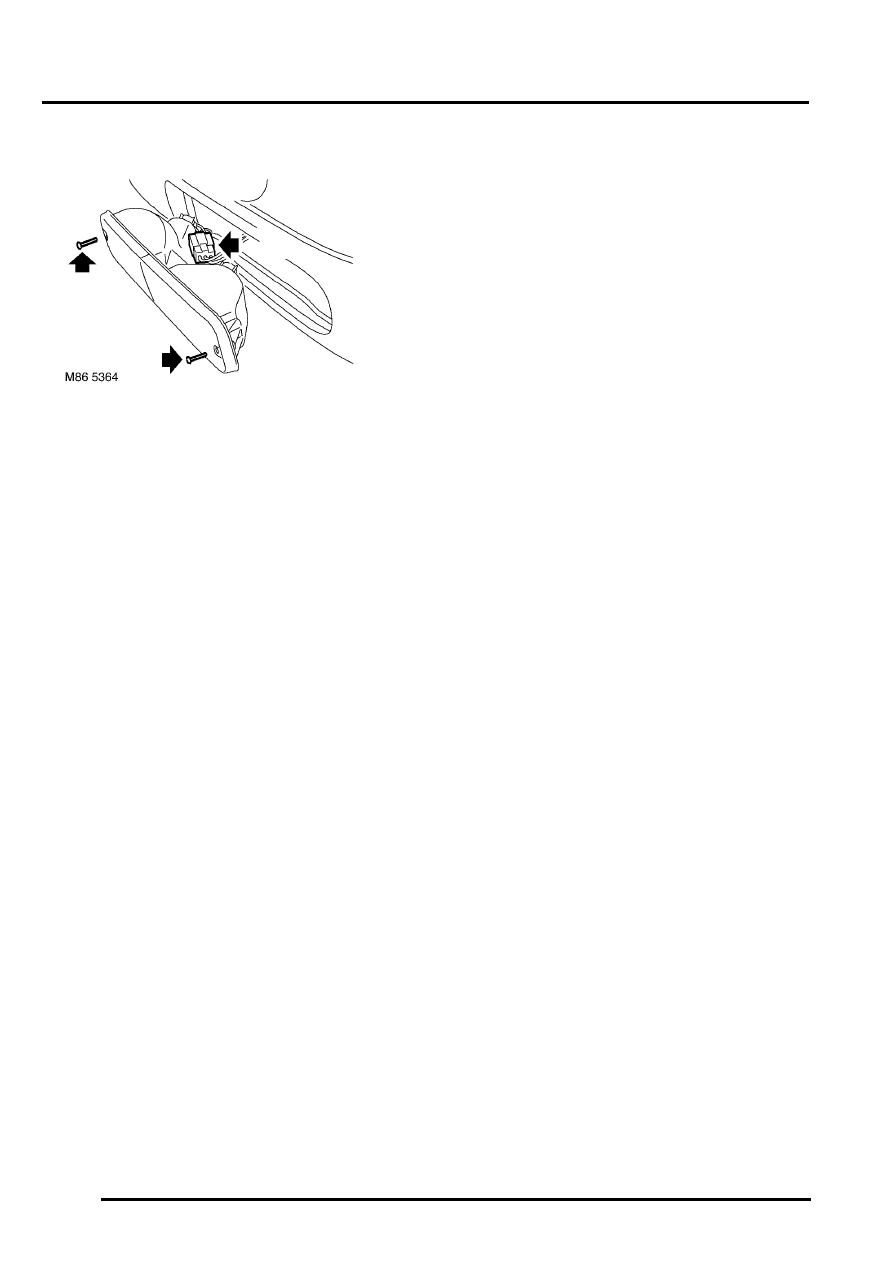

90. Remove 4 screws from rear bumper lamps,

release lamps and disconnect multiplugs.

91. Release harness clips and pull harness into

luggage compartment.

92. Release main harness retaining clips and pull

harness into vehicle interior.

93. Remove main harness.

Refit

1. Lay main harness in vehicle.
2. Locate rear section and secure in retaining

clips.

3. Feed harness to rear bumper lamps, secure in

clips and grommets.

4. Connect multiplugs to rear bumper lamps, fit

rear lamps and secure with screws.

5. Fit LH rear earth header and secure with nut.
6. Connect multiplugs to LH tail lamp.
7. Position RH tail lamp and connect multiplugs.
8. Fit RH tail lamp and secure with Torx screws.
9. Fit RH rear earth header and secure with nut.

10. Connect multiplug to towing electrics.
11. Connect rear screen washer tube.
12. Connect tail door harness multiplugs.
13. Connect and fit rear window lift and wash/wipe

relays.

14. Position harness into luggage compartment.
15. Connect both rear ABS speed sensor

multiplugs and secure harness grommets.

16. Connect multiplug to fuel pump.
17. Fit fuel pump access cover and secure with

screws.

18. Fit luggage compartment carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

19. Connect multiplugs at the base of 'B/C' Posts.
20. Fit all harness clips to interior of vehicle.
21. Fit multiplugs and earth header to LH lower 'A'

post.

22. Fit earth header to RH lower 'A' post.
23. Connect multiplug to window lift ECU.

24. Fit face level vent ducting.
25. Fit steering column to bracket and secure with

nuts.

26. Fit rear heater ducting and secure with nut.
27. Secure harness to rear heater ducting with

clips.

28. Position mounting bracket and secure relays.
29. Connect Lucar to handbrake switch.
30. Manual gearbox only: Connect multiplug to

gear lever hill descent switch.

31. Connect multiplug to accelerometer.
32. Automatic gearbox only: Connect multiplugs

to gear selector.

33. Connect heated oxygen sensor multiplug.
34. Fit earth header to floor tunnel and secure with

nut.

35. Fit earth lead to airbag ECU and secure with

bolt.

36. Connect multiplug to airbag ECU.
37. Connect multiplugs to brake light switch and

brake pedal position switch.

38. Connect multiplug to throttle position sensor.
39. Fit harness clip to steering column.
40. Connect multiplug to steering column switch.
41. Position fuse box to body and connect

multiplugs.

42. Fit relays to fuse box bracket.
43. Connect coaxial cable.
44. Fit and connect multiplug to RH 'A' post.
45. Fit passenger compartment fuse box and

secure with bolts.

46. Position side repeater lamps, connect

multiplugs and fit to wings.

47. Secure rear edge of front wheel arch liners.
48. Fit front mud flaps and secure with screws.
49. With assistance feed harness through bulk

head into engine bay.

50. Position harness to wiper motor and connect

multiplug.

51. Fit air intake plenum.



 +

 HEATING AND VENTILATION,

REPAIRS, Plenum - air intake.

52. Secure harness to LH side of engine bay and

secure fixings.

53. Connect multiplug to inertia switch.
54. Connect multiplugs to underside of fuse box.
55. Fit nuts securing fuse box to brackets.
56. Fit battery connections and multiplug to fuse

box.

57. Fit fuse box cover.
58. Connect 'E' box cooling fan multiplug.
59. Connect 'E' box temperature sensor multiplug.
60. Connect engine harness multiplugs to main

harness.

61. Automatic gearbox only:Connect multiplug to

gearbox ECU.

62. Fit 'E' box cover and secure with Allen screws.
