HARNESSES

REPAIRS

86-7-3

18. With assistance feed harness through bulk

head into vehicle.

19. Remove battery carrier.



 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

20. Remove 3 cable ties and release bonnet

release cable from harness.

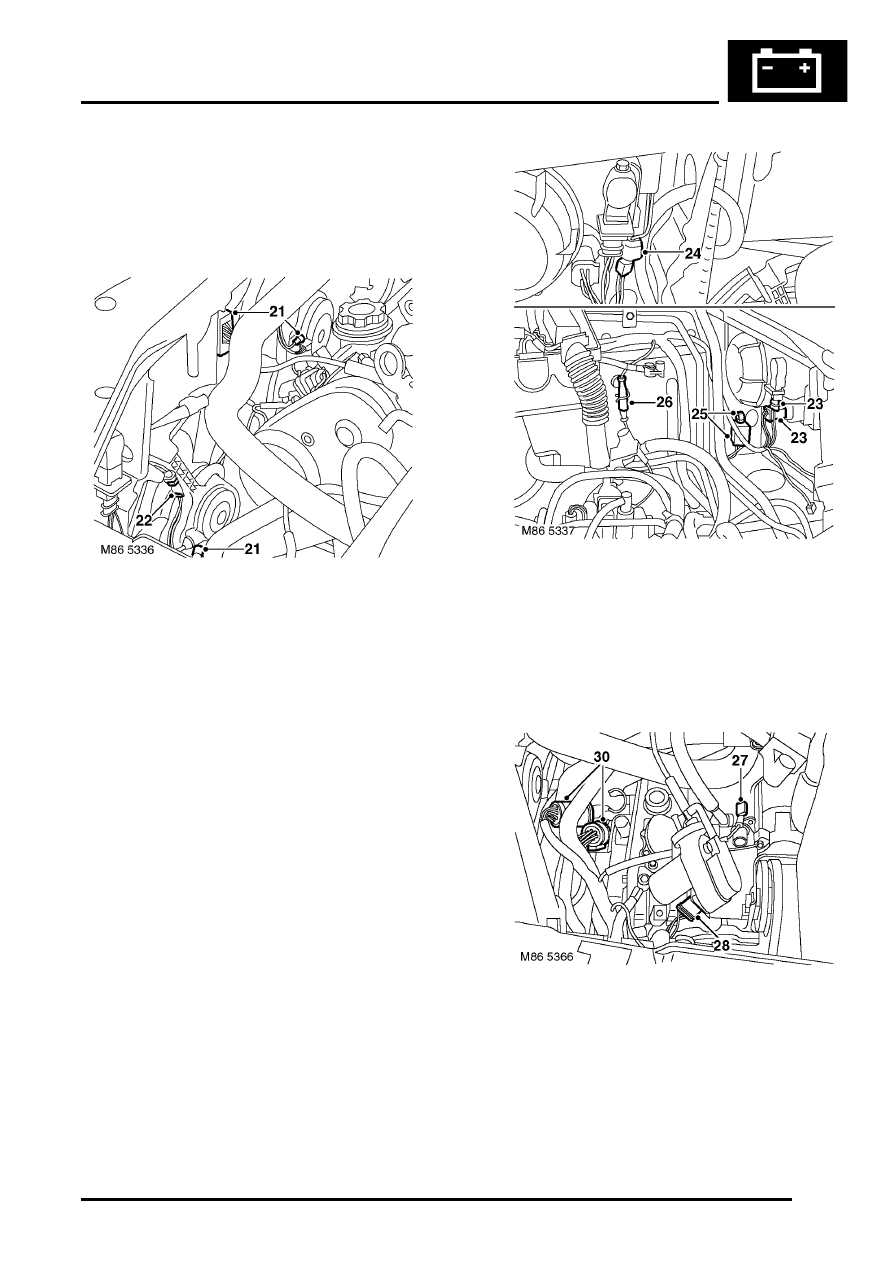

21. Disconnect multiplug from cooling fan pack and

2 multiplugs from cooling fans.

22. Release 4 clips securing harness to cooling

fans and release harness from cooling fans.

23. Disconnect 2 multiplugs from LH headlamp and

headlamp levelling motor.

24. Disconnect multiplug from harness.
25. Remove nut securing LH earth header and

release header.

26. Disconnect multiplug from front LH ABS speed

sensor.

27. Disconnect Lucar connector from starter motor.
28. Models with cruise control:Disconnect

multiplug from cruise control vacuum pump.

29. Release 5 harness retaining clips.
30. Disconnect 2 engine harness to main harness

multiplugs.

HARNESSES

86-7-4

REPAIRS

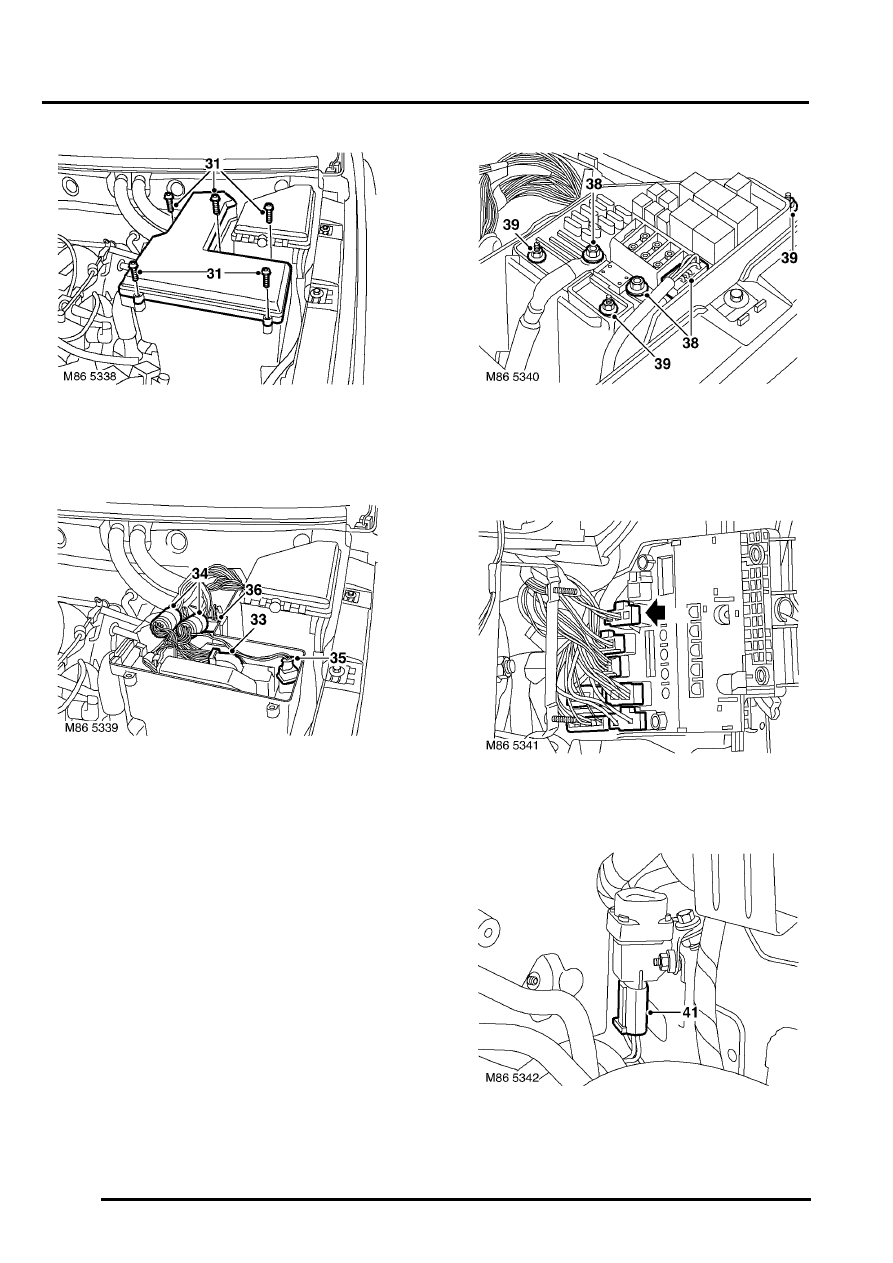

31. Release 5 Allen screws securing 'E' box cover

to 'E' box.

32. Remove 'E' box cover

33. Automatic gearbox only: Disconnect

multiplug from automatic gearbox ECU.

34. Disconnect 2 engine harness to main harness

multiplugs.

35. Disconnect 'E' box temperature sensor

multiplug.

36. Disconnect 'E' box cooling fan multiplug.
37. Remove fuse box cover.

38. Remove 2 bolts securing battery connections to

fuse box and disconnect multiplug from fuse
box.

39. Remove 3 nuts securing fuse box to brackets.

40. Disconnect 6 multiplugs from the underside of

fusebox.

41. Disconnect multiplug from inertia switch.
42. Release 2 fixings securing harness to LH side

of engine bay.

HARNESSES

REPAIRS

86-7-5

43. Remove air intake plenum.



 +

 HEATING AND VENTILATION,

REPAIRS, Plenum - air intake.

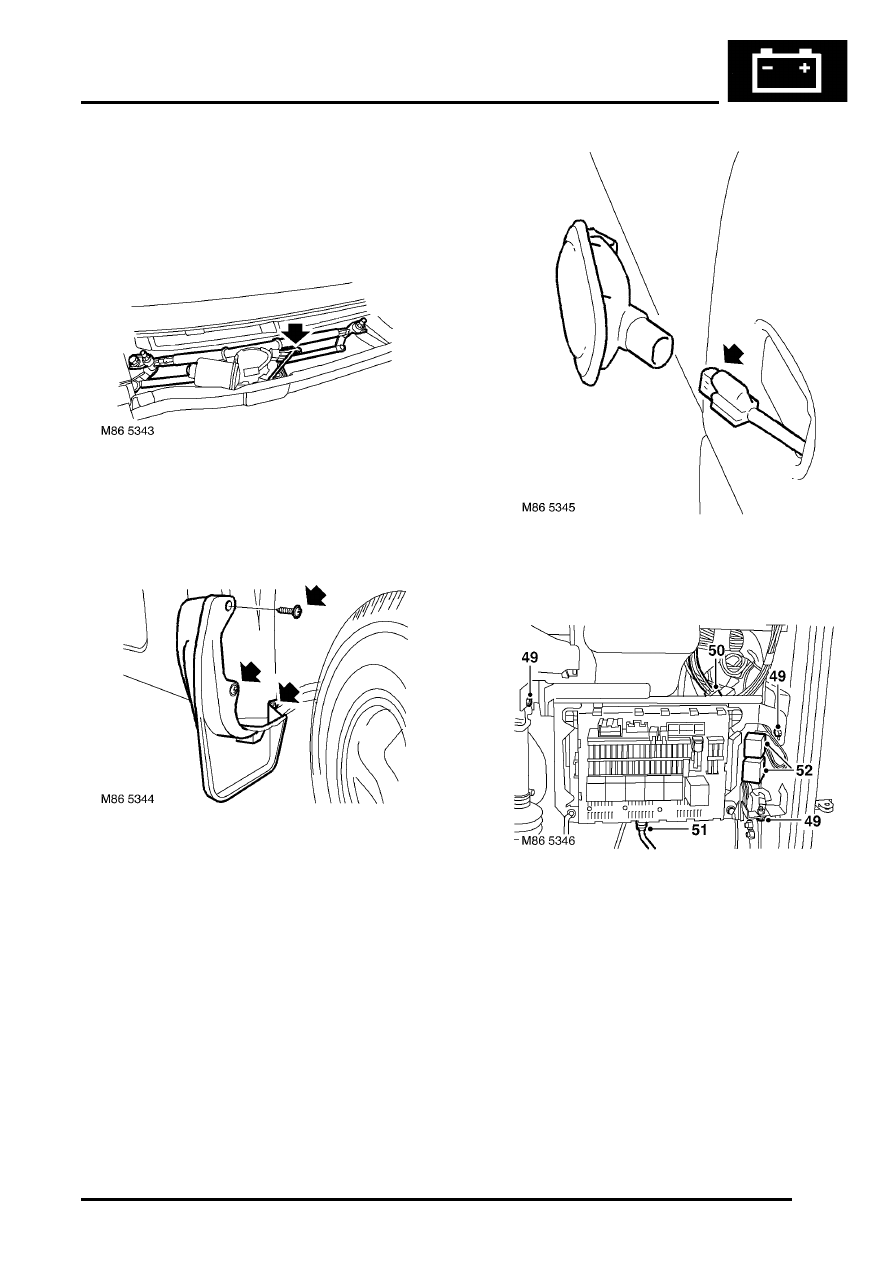

44. Disconnect multiplug from wiper motor and pull

into engine bay.

45. With assistance pull main harness into vehicle

interior.

46. Remove 6 screws securing front mud flaps and

remove mud flaps.

47. Release rear edges of front wheel arch liners.

48. Release side repeater lamps, disconnect

multiplugs and remove lamps.

49. Remove 3 bolts from passenger compartment

fuse box and pull fuse box forward.

50. Release and disconnect multiplug from RH 'A'

post.

51. Disconnect coaxial cable.
52. Release relays from fuse box bracket.

HARNESSES

86-7-6

REPAIRS

53. Release fuse box, disconnect 11 multiplugs

and remove fuse box.

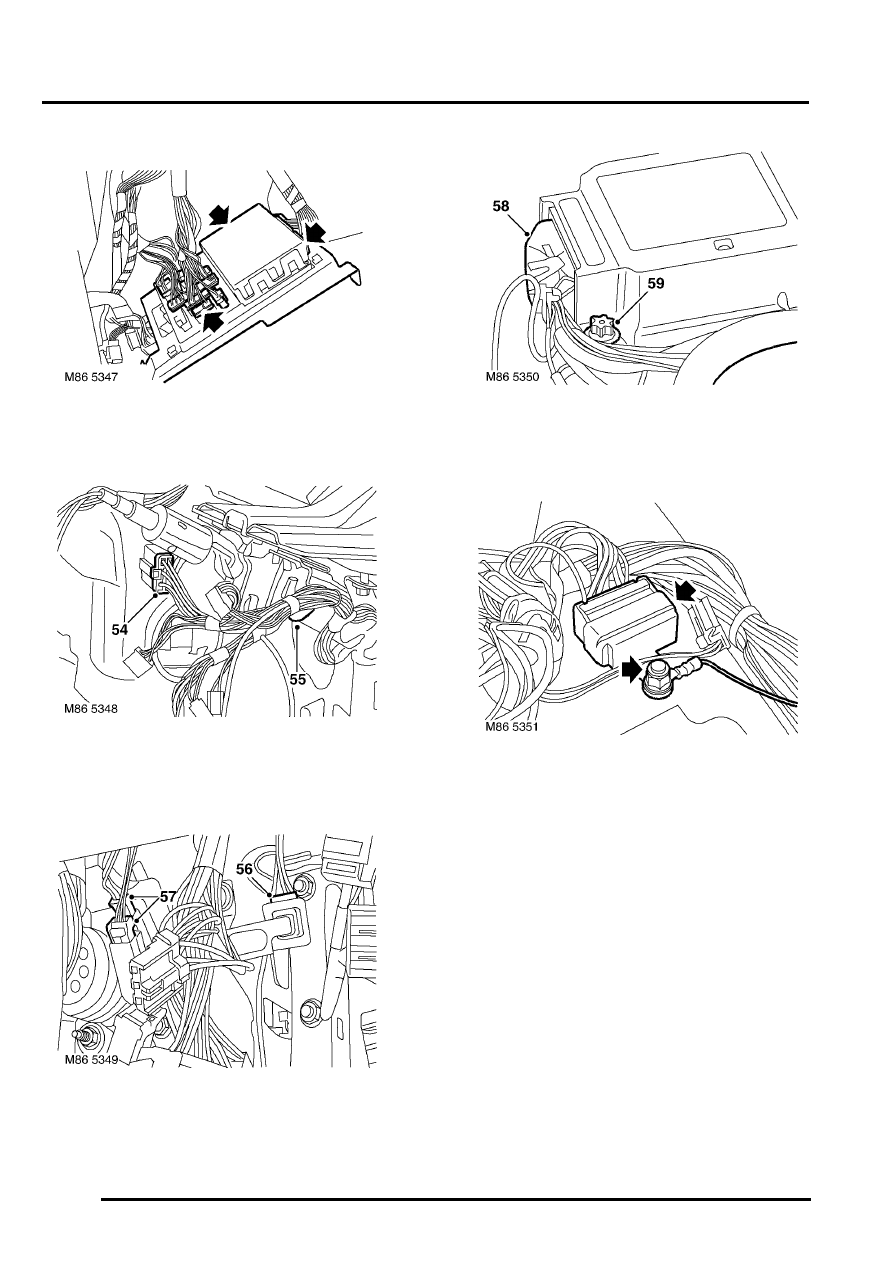

54. Disconnect multiplug from steering column

switch.

55. Release harness clip from steering column.

56. Disconnect multiplug from throttle position

sensor.

57. Disconnect multiplugs from brake light switch

and brake pedal position switch.

58. Disconnect multiplug from airbag ECU.
59. Remove airbag ECU securing bolt and release

earth lead.

60. Remove nut from earth header and release

header from floor tunnel.
