LIGHTING

REPAIRS

86-2-9

Switch - rear fog lamp

$% 86.65.65

Remove

1. Remove instrument cowl.



 +

 INSTRUMENTS, REPAIRS, Cowl -

instrument.

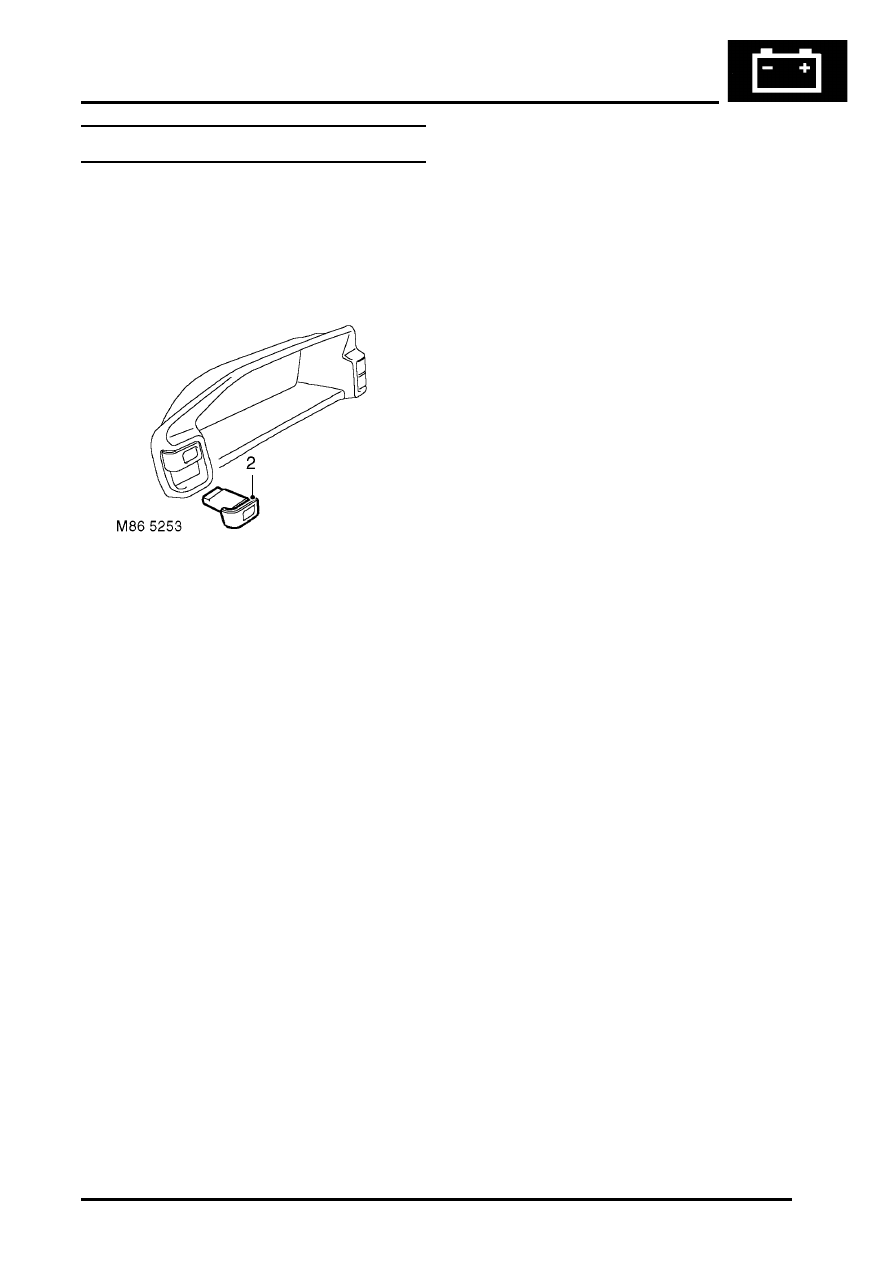

2. Remove rear fog lamp switch from instrument

cowl.

Refit

1. Fit switch to instrument cowl.
2. Fit instrument cowl.



 +

 INSTRUMENTS, REPAIRS, Cowl -

instrument.

LIGHTING

86-2-10 REPAIRS

CONTROL UNITS

REPAIRS

86-3-1

CONTROL UNITS

REPAIRS

Central Control Unit (CCU)

$% 86.55.75

Remove

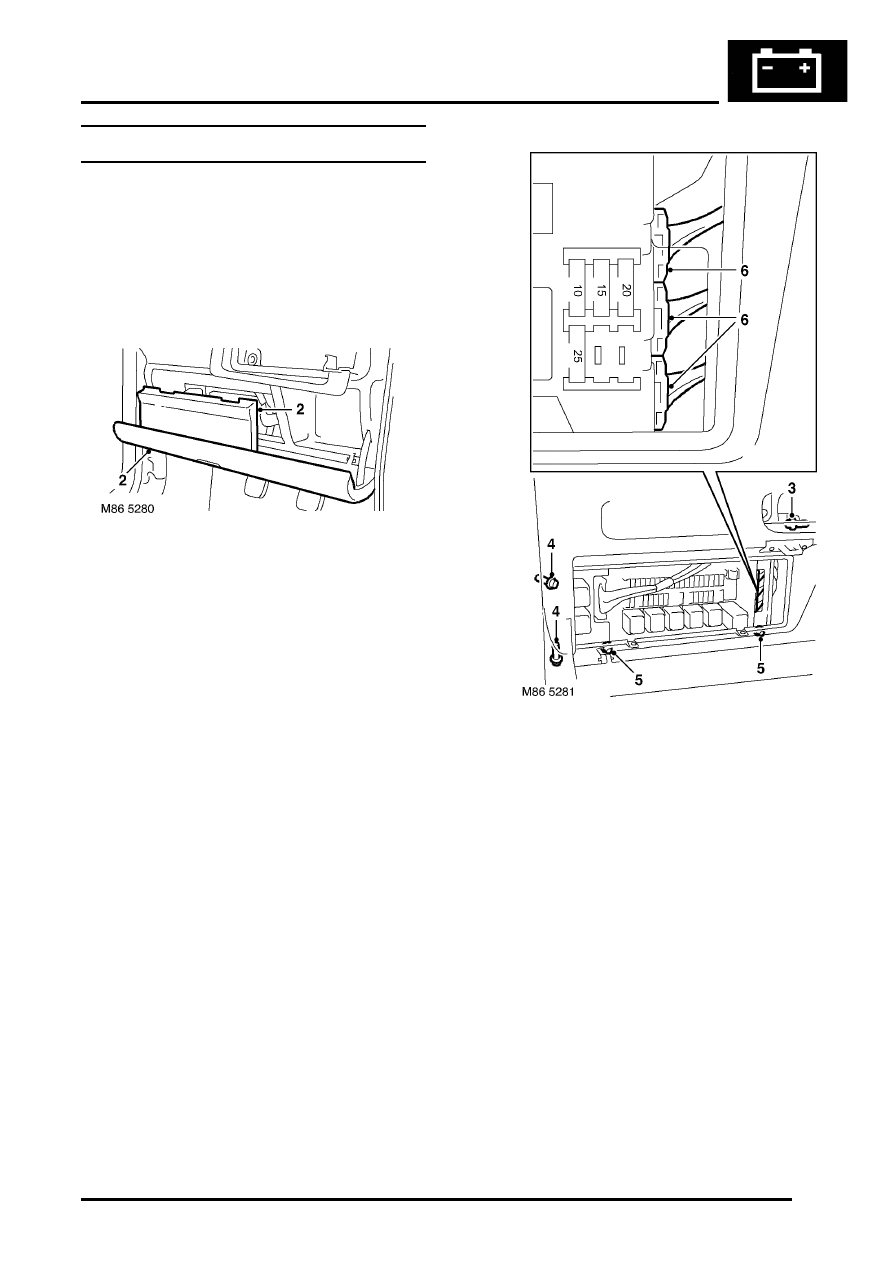

1. Disconnect battery earth lead.

2. Open drivers glove box lid and remove fuse box

cover.

3. Remove bolt securing fuse box mounting plate

to steering column bracket.

4. Remove 2 bolts securing mounting plate to

body.

5. Remove 2 bolts securing fuse box to mounting

plate.

6. Disconnect 3 multiplugs from CCU in rear of

fuse box.

CONTROL UNITS

86-3-2

REPAIRS

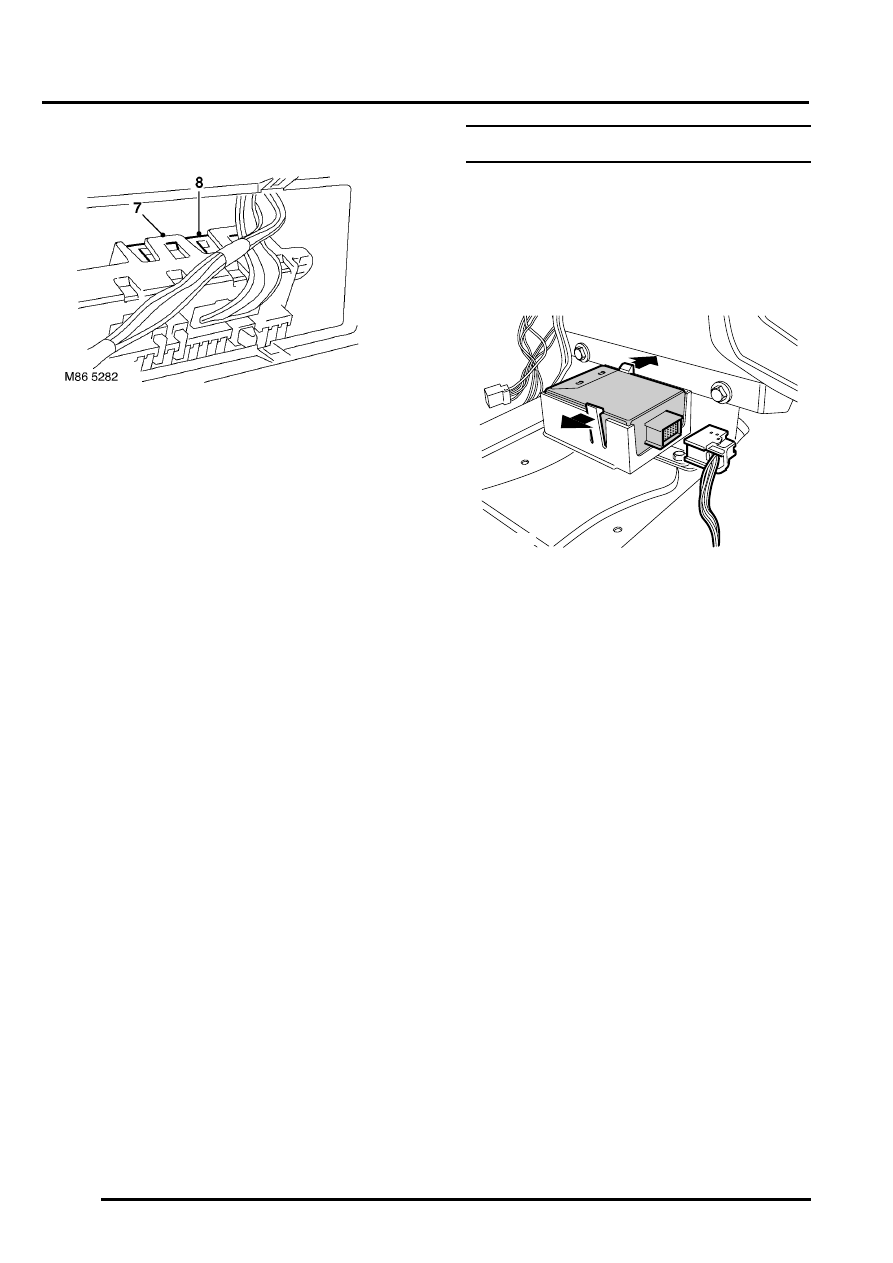

7. Manoeuvre fuse box to gain access to CCU.
8. Release retaining clips and remove CCU.

Refit

1. Position CCU and secure in clips.
2. Align fuse box to mounting plate.
3. Connect multiplugs to CCU.
4. Fit bolts securing fuse box to mounting bracket

and tighten to 8 Nm (6 lbf.ft).

5. Position mounting plate and tighten bolts to 8

Nm (6 lbf.ft).

6. Fit fuse box cover.
7. Close glove box.
8. Connect battery earth lead.

Control Unit - Power fold mirrors

$% 86.54.30

Remove

1. Remove the front console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - front.

2. Release the two clips securing the power fold

mirror control unit.

3. Release the control unit from its mounting and

disconnect the multiplug.

4. Remove the control unit.

Refit

1. Locate the control unit in its mounting and

ensure the clips are fully engaged.

2. Connect the multiplug to the control unit.
3. Fit the front console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - front.

M86 5689
