SEATS

REPAIRS 76-5-17

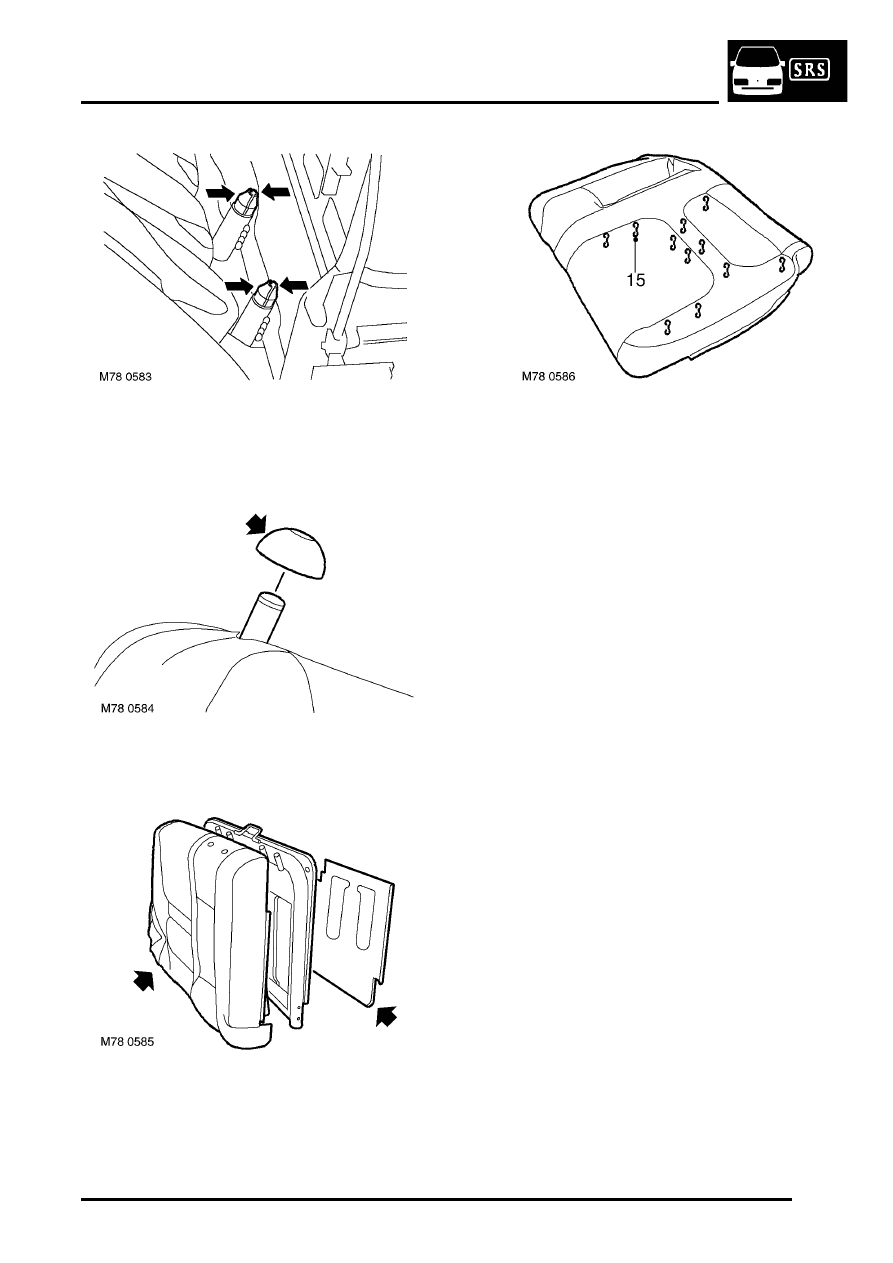

12. Release and remove 4 head restraint guide

tubes.

13. Release squab lock warning button

escutcheon.

14. Remove squab cover and pad from frame.

15. Remove and discard 12 hog rings and remove

cover from pad.

Refit

1. Position squab cover to pad and secure hog

rings.

2. Fit squab cover and pad to frame.
3. Fit head restraint guide tubes and seat lock

warning button escutcheon.

4. Fit cover to sides and bottom of frame.
5. Fit cover to rear of frame and seat belt aperture.
6. Position latch escutcheon to back cloth and fit

to frame. Ensure that the latch escutcheon is
secured correctly into latch housing.

7. Fit cover to arm rest aperture.
8. Fit arm rest and tighten screws.
9. Fit arm rest aperture trim.

10. Fit head restraints.
11. Fit cushion to squab and tighten Torx bolts.
12. Fit side covers and tighten screws.
13. Position seat belt reel in seat squab and tighten

nut to 32 Nm (24 lbf.ft).

14. Fit seat belt reel cover and tighten screws.
15. Secure rear seat in locked position.

SEATS

76-5-18 REPAIRS

Cover - squab - rear single seat - 3 door

$% 78.90.85

Remove

1. Remove rear seat assembly.



 +

 SEATS, REPAIRS, Cushion & squab

- rear seat - bench type - 3 door.

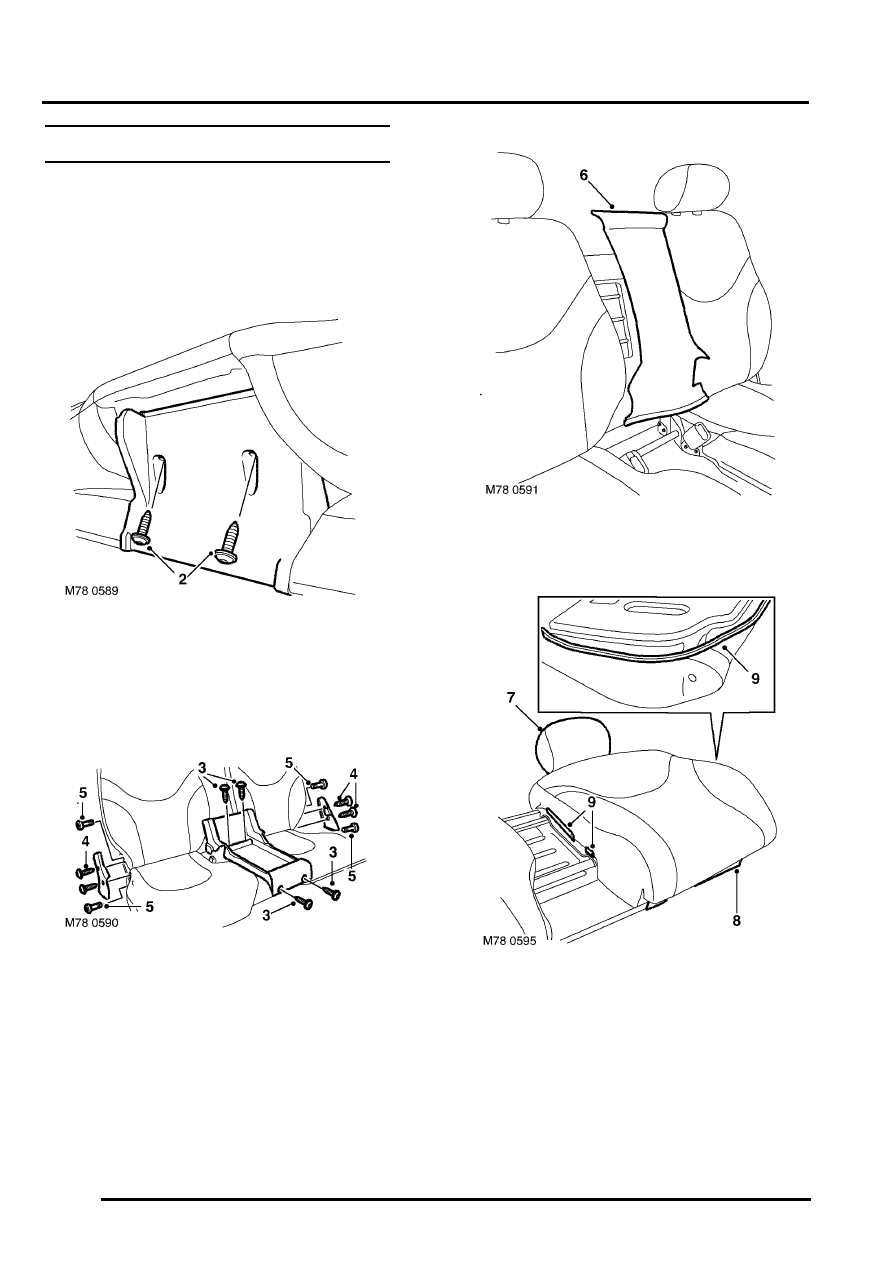

2. Remove 2 screws securing console cover and

remove cover.

3. Remove 4 screws and remove rear seat centre

console.

4. Remove 4 screws securing end covers and

remove covers.

5. Remove 4 Torx bolts and remove squab

assembly from cushion assembly.

6. Release back board assembly from squab

frame and remove back board.

7. Remove head restraint
8. Release bottom of squab cover from frame.
9. Release sides of squab cover from frame.

SEATS

REPAIRS 76-5-19

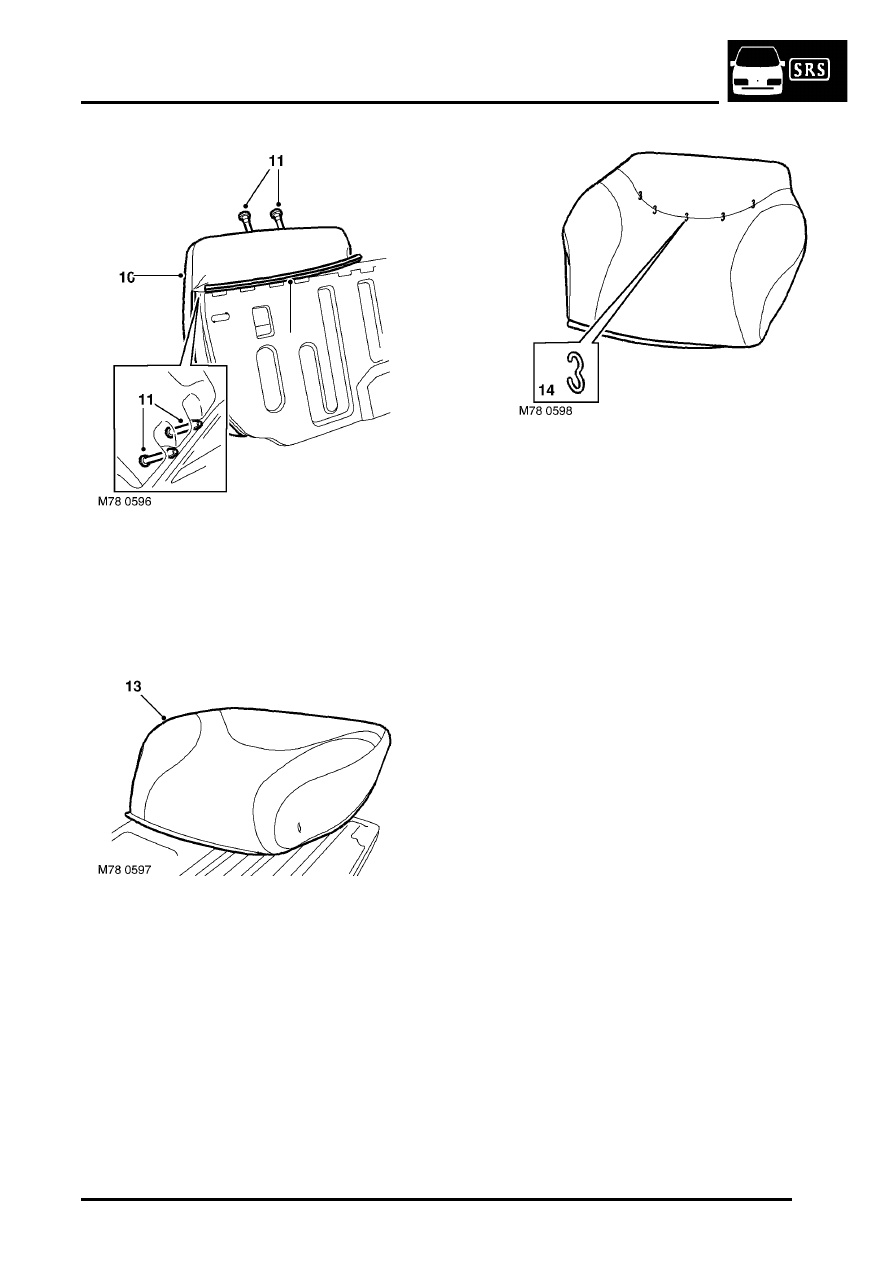

10. Raise cover and pad to access head restraint

guide tubes.

11. Remove guide tubes.
12. Release cover from top of frame.

13. Remove cover and pad.

14. Release cover from pad, remove and discard 5

hog rings.

15. Remove cover from pad.

Refit

1. Position cushion cover to pad and secure with

hog rings.

2. Fit cover to pad.
3. Secure cover to top of frame.
4. Fit guide tubes.
5. Secure sides and bottom of cover to frame.
6. Fit head restraint.
7. Fit cushion to squab and tighten Torx bolts to

28 Nm (21 lbf.ft).

8. Position back board and secure to frame.
9. Fit end covers and tighten screws.

10. Position rear seat console and secure with

screws.

11. Position console cover and secure with screws.
12. Fit rear seat.



 +

 SEATS, REPAIRS, Cushion & squab

- rear seat - bench type - 3 door.

SEATS

76-5-20 REPAIRS
