FUEL DELIVERY SYSTEM - PETROL

ADJUSTMENTS

19-2-3

Fuel system - depressurise - KV6 - NAS

$% 19.50.02

Check

1. Remove acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

2. Remove nut and bolt securing coil and position

coil aside.

3. Remove schraeder valve cap.
4. Position absorbent cloth around fuel feed pipe

connection to collect spillage.

WARNING: The spilling of fuel is
unavoidable during this operation. Ensure
that all necessary precautions are taken to
prevent fire and explosion.

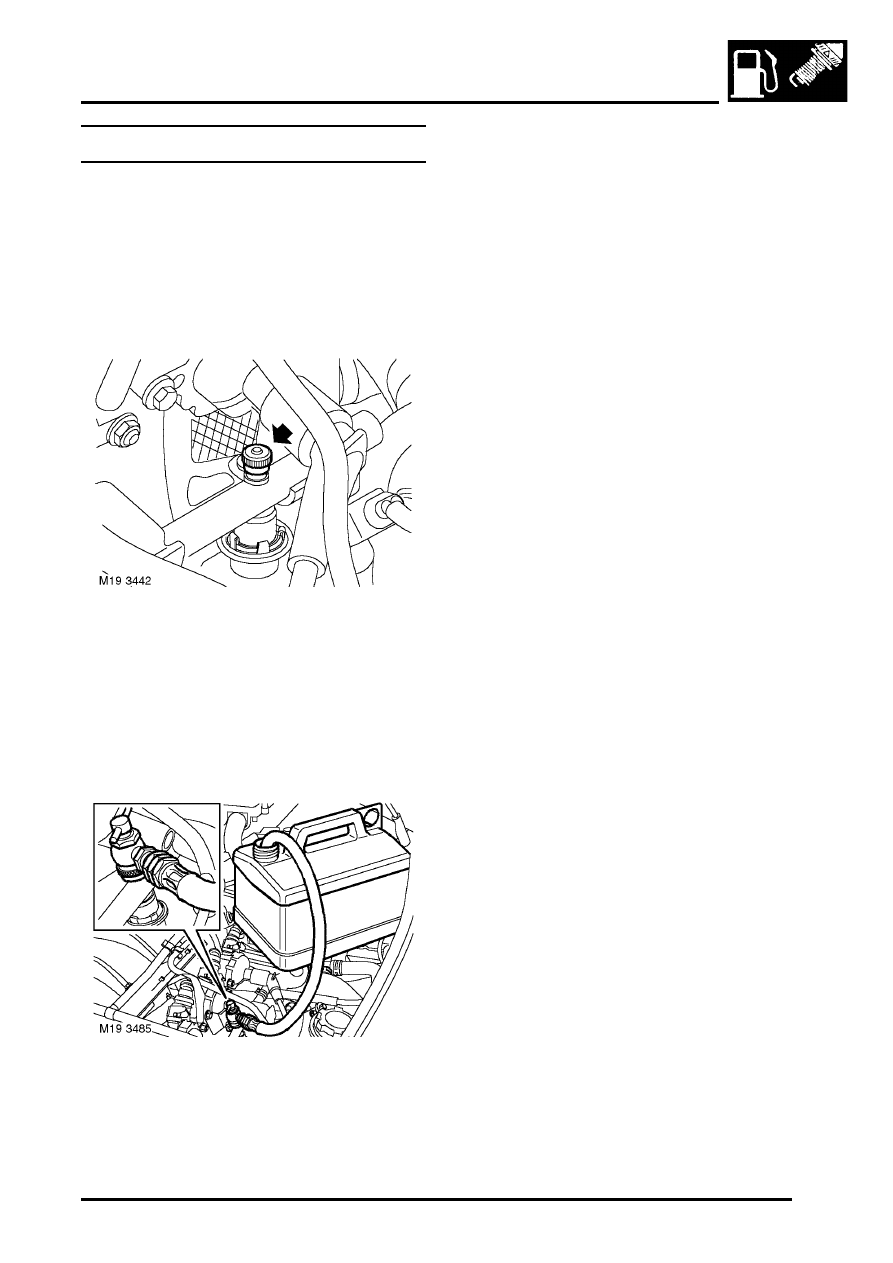

5. Connect adapter LRT-19-006 to schraeder

valve.

6. Position opposite end of adapter LRT-19-006

into container, turn tap to release pressure.

7. Remove adapter LRT-19-006 from schraeder

valve.

8. Fit cap to schraeder valve.
9. Fit acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

FUEL DELIVERY SYSTEM - PETROL

19-2-4

ADJUSTMENTS

Fuel system - depressurise - K1.8

$% 19.50.02

Check

1. Position absorbent cloth around fuel feed pipe

connection to collect spillage.

WARNING: The spilling of fuel is
unavoidable during this operation. Ensure
that all necessary precautions are taken to
prevent fire and explosion.

2. Disconnect fuel feed hose from fuel rail.
3. Connect feed hose to fuel rail once pressure

has relieved.

Fuel system - pressure test - KV6 - Non
NAS

$% 19.50.13

Check

1. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

2. Position absorbent cloth around fuel feed pipe

connection to collect spillage.

WARNING: Fuel vapour is highly flammable
and in confined spaces is also explosive
and toxic. Always have a fire extinguisher
containing foam, CO

2

, gas or powder close

at hand when handling or draining fuel.

3. Disconnect fuel inlet hose from fuel rail pipe.

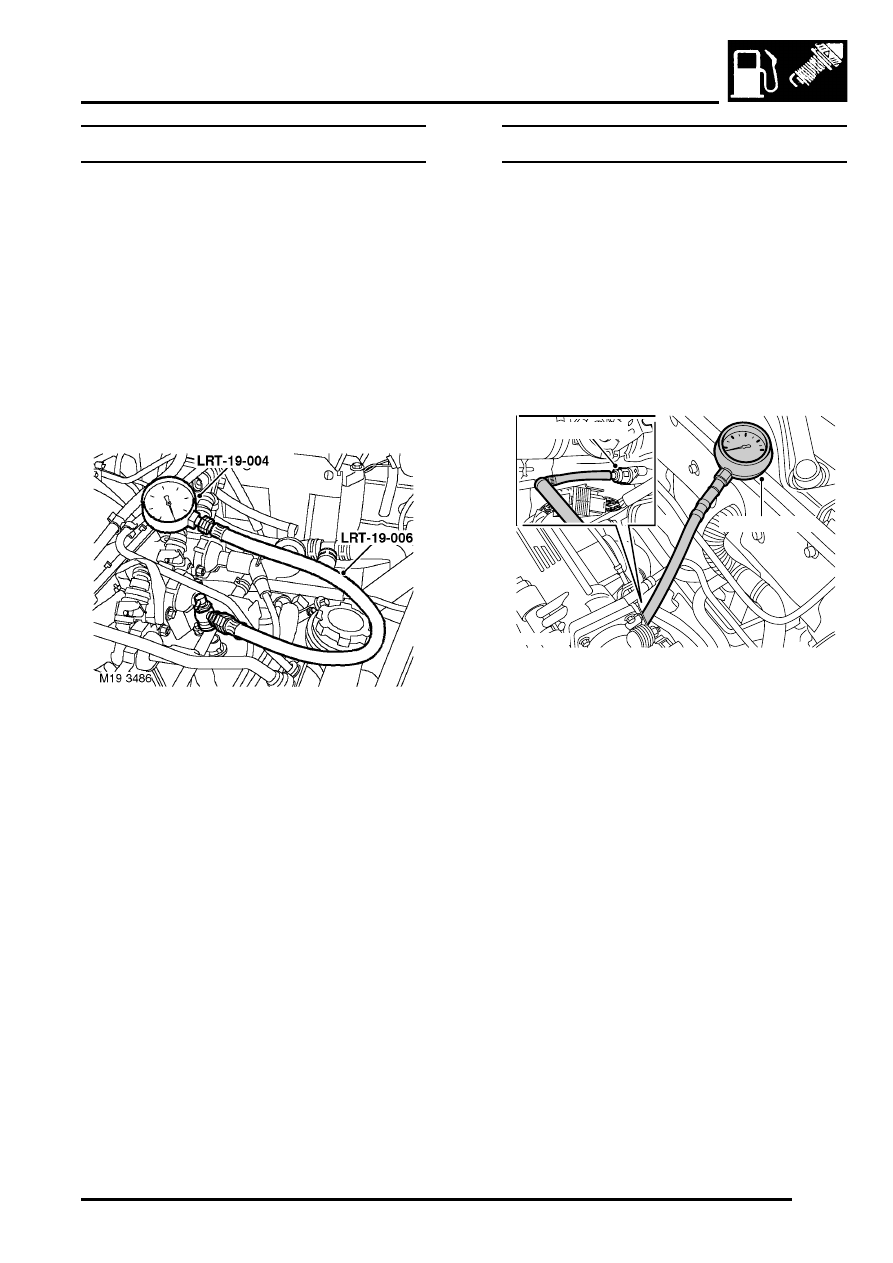

4. Connect adaptor LRT-19-013, to pressure

gauge LRT-19-004 .

5. Position pressure gauge LRT-19-004, connect

to fuel inlet hose and to fuel rail pipe, securing
pressure gauge hose to fuel rail pipe with clip.

6. Start engine. Pressure at idle = 3.4 bar. If

pressure below 3.4 bar suspect the following in
order: fuel hoses, filter, regulator and pump.

7. Stop engine.
8. Release clip and disconnect LRT-19-004

pressure gauge from fuel inlet hose and fuel rail
pipe.

9. Disconnect adaptor LRT-19-013 from LRT-19-

004 pressure gauge.

10. Connect fuel inlet hose to fuel rail pipe.
11. Fit engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

M19 3247A

LRT-19 - 013

LRT -19- 004

FUEL DELIVERY SYSTEM - PETROL

ADJUSTMENTS

19-2-5

Fuel system - pressure test - KV6 - NAS

$% 19.50.13

Remove

1. Remove acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

2. Position absorbent cloth beneath fuel rail.

WARNING: Fuel vapour is highly flammable
and in confined spaces is also explosive
and toxic. Always have a fire extinguisher
containing foam, CO

2

, gas or powder close

at hand when handling or draining fuel.

3. Connect adaptor LRT-19-006, to pressure

gauge LRT-19-004 .

4. Remove schraeder valve cap.
5. Connect pressure gauge to fuel rail schraeder

valve.

6. Start engine. Pressure at idle = 3.4 bar. If

pressure is below 3.4 bar, suspect the following
in order: fuel hoses, filter, regulator and pump.

Refit

1. Stop engine.
2. Disconnect pressure gauge  LRT-19-006 and

adapter LRT-19-004 from fuel rail.

3. Fit acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

Fuel system - pressure test - K1.8

$% 19.50.13

Check

1. Disconnect battery earth lead.
2. Position absorbent cloth beneath fuel pipe to

catch spillage.

WARNING: The spilling of fuel is
unavoidable during this operation. Ensure
that all necessary precautions are taken to
prevent fire and explosion.

3. Disconnect fuel pipe from inlet manifold.

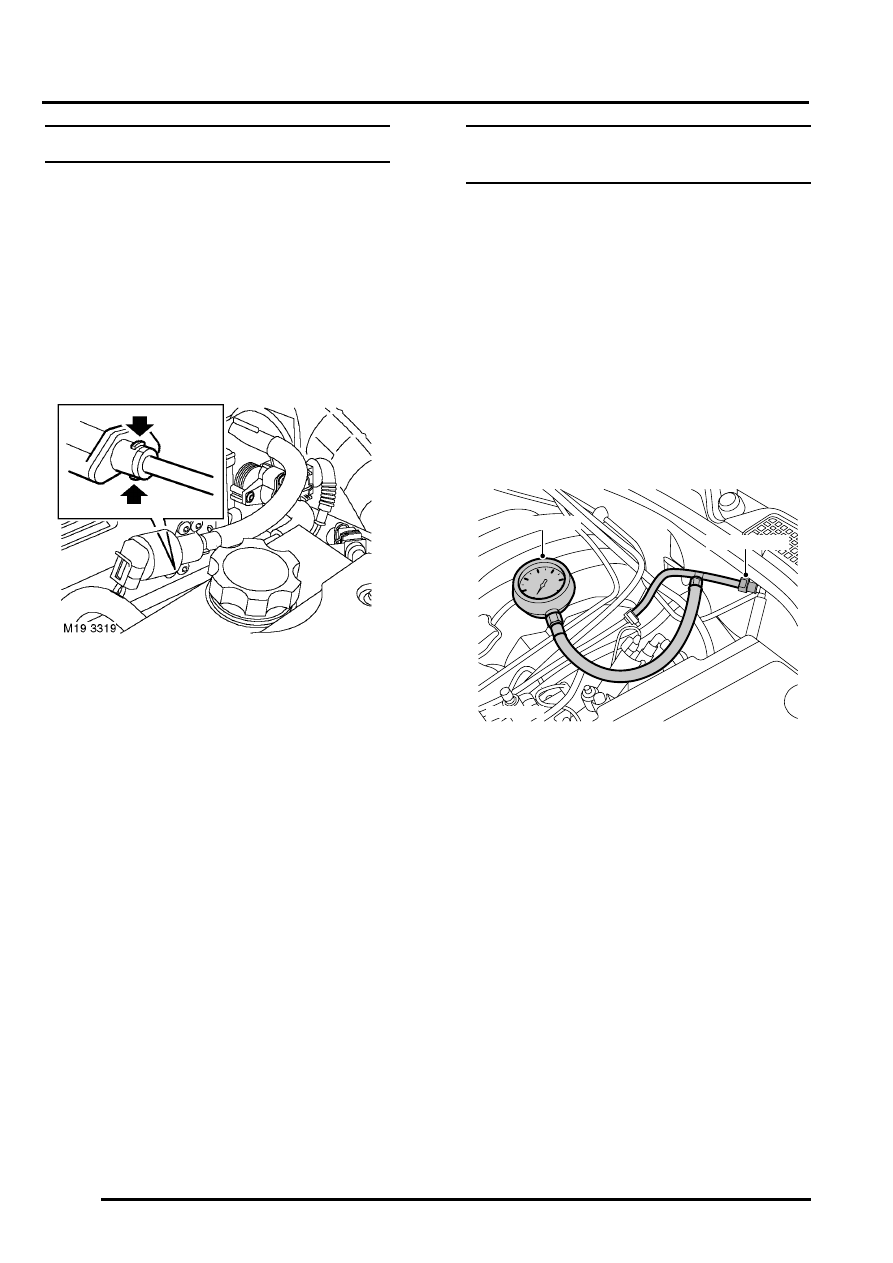

4. Connect adaptor LRT-19-010 to LRT-19-004

pressure gauge.

5. Connect adaptor LRT-19-010 and pressure

gauge LRT-19-004 to manifold and fuel pipe.

6. Connect battery earth lead.
7. Start engine. Pressure at idle = 3.5 bar

±

 0.2

bar.

8. Release clip, disconnect and plug fuel pressure

regulator vacuum hose.

9. Start engine. Pressure at idle = 3.0 bar

±

 0.2

bar.

10. Stop engine. If pressure is out of tolerance

suspect the following in order: fuel hoses,
regulator, filter and pump.

11. Remove plug, reconnect vacuum hose and

secure hose with clip.

12. Disconnect battery earth lead.
13. Disconnect pressure gauge LRT-19-004 and

adaptor LRT-19-010 from fuel pipe and
manifold.

14. Disconnect adaptor LRT-19-010 from LRT-19-

004 pressure gauge.

15. Connect fuel pipe to manifold.
16. Connect battery earth lead.

LRT - 19 -004

LRT - 19 -010

M19 3320

FUEL DELIVERY SYSTEM - PETROL

19-2-6

ADJUSTMENTS

Fuel tank - drain

$% 19.55.02

Drain

1. Disconnect both battery leads, negative lead

first.

2. Remove fuel pump assembly.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Pump - fuel.

3. Using a fuel recovery appliance, drain the fuel

from the tank into a sealed container. Follow
the manufacturer's instructions for the
connection and safe use of the appliance.

WARNING: Fuel vapour is highly flammable
and in confined spaces is also explosive
and toxic. Always have a fire extinguisher
containing foam, CO

2

, gas or powder close

at hand when handling or draining fuel.

Refill

1. Fit fuel pump assembly.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Pump - fuel.

2. Connect battery leads, earth lead last.
