FUEL DELIVERY SYSTEM - DIESEL

REPAIRS 19-1-27

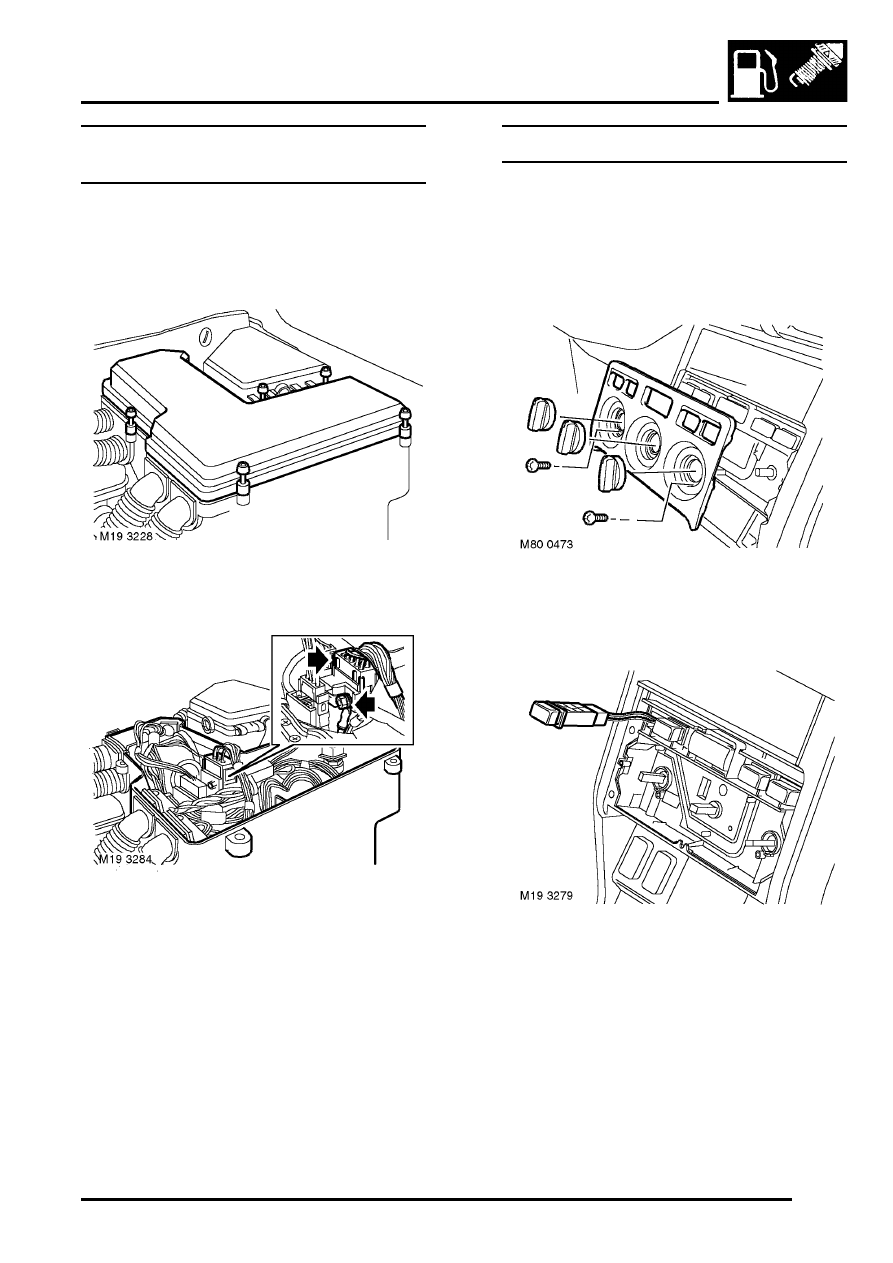

Electronic control unit (ECU) - glow
plugs

$% 19.60.33

Remove

1. Disconnect battery earth lead.

2. Loosen 5 screws and remove 'E' - box lid.

3. Disconnect multiplug from glowplug ECU.
4. Remove nut securing lead to glowplug ECU,

release lead and remove ECU.

Refit

1. Fit glowplug ECU to 'E' box mounting.
2. Fit lead to glowplug ECU and secure with nut.
3. Connect multiplug to glowplug ECU.
4. Fit 'E' - box lid and tighten screws.
5. Connect battery earth lead.

Switch - cruise control

$% 19.75.30

Remove

1. Remove radio.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Radio.

2. Remove selector knobs from heater controls.
3. Remove 2 screws securing heater control

finisher to heater controls and remove finisher.

4. Release cruise control switch, disconnect

multiplug and remove switch.

Refit

1. Position cruise control switch, connect

multiplug and secure switch.

2. Fit heater control finisher to heater controls and

secure with screws.

3. Fit heater control knobs.
4. Fit radio.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Radio.

FUEL DELIVERY SYSTEM - DIESEL

19-1-28 REPAIRS

FUEL DELIVERY SYSTEM - PETROL

ADJUSTMENTS

19-2-1

FUEL DELIVERY SYSTEM - PETROL

ADJUSTMENTS

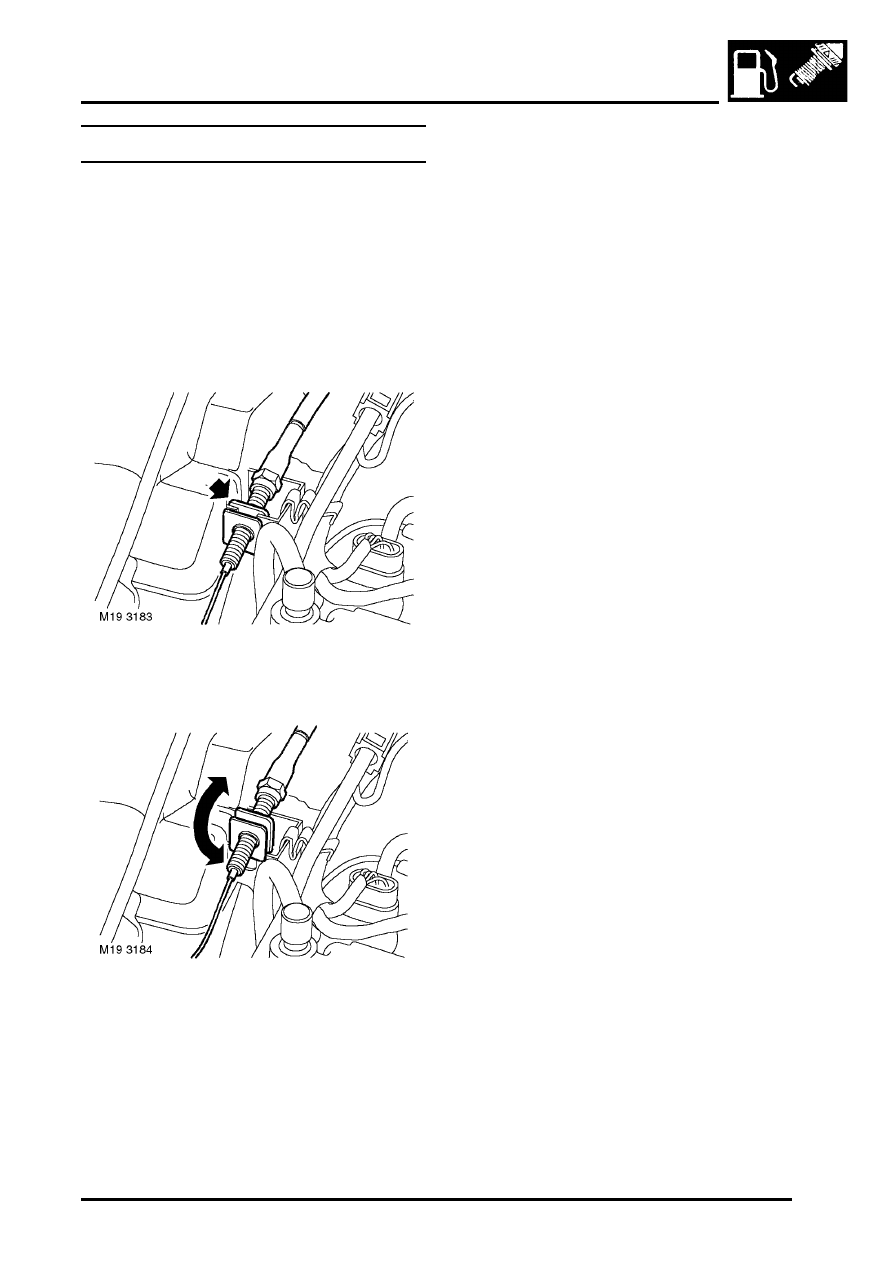

Throttle cable - check and adjust - KV6

$% 19.20.05

Check

1. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

2. Before adjusting cable, ensure that cable is

correctly routed and located.

Adjust

1. Release cable adjusting nut from abutment

bracket.

2. Hold throttle cam in fully closed position.
3. Rotate adjusting nut until all slack is taken out

of inner cable and nut is in contact with rear
face of abutment bracket. Ensure throttle does
not open.

4. Fit throttle cable adjusting nut in abutment

bracket.

5. Operate throttle pedal and ensure that full

throttle pedal movement is available.

6. Fit engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

FUEL DELIVERY SYSTEM - PETROL

19-2-2

ADJUSTMENTS

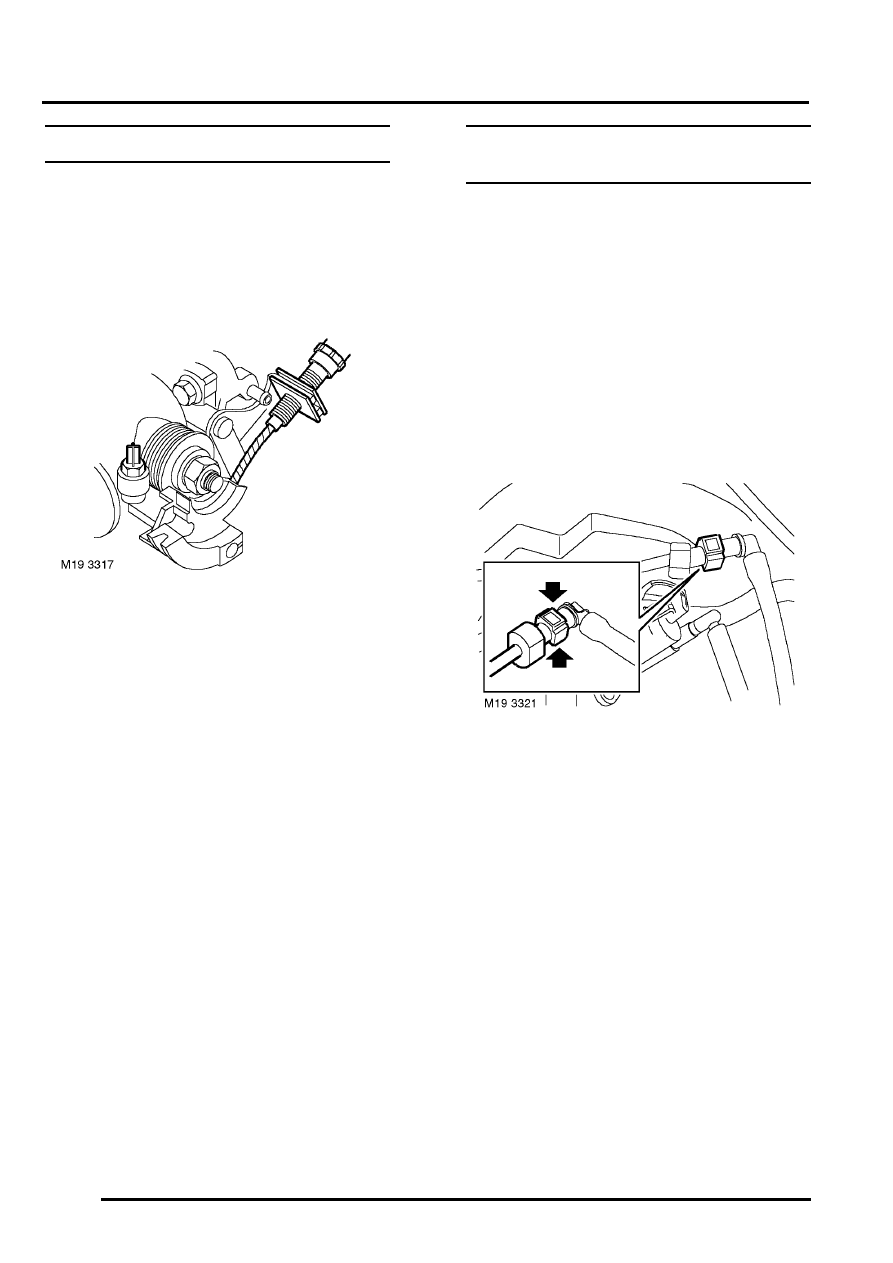

Throttle cable - check and adjust - K1.8

$% 19.20.05

Check

1. Before adjusting cable, ensure that cable is

correctly routed and located.

Adjust

1. Release cable adjusting nut from abutment

bracket.

2. Hold throttle cam in fully closed position.
3. Rotate adjusting nut until all slack is taken out

of inner cable and nut is in contact with rear
face of abutment bracket. Ensure throttle does
not open.

4. Fit throttle cable adjusting nut in abutment

bracket.

5. Operate throttle pedal and ensure that full

throttle pedal movement is available.

Fuel system - depressurise - KV6 - Non
NAS

$% 19.50.02

Check

1. Remove acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

2. Position absorbent cloth around fuel feed pipe

connection to collect spillage.

WARNING: The spilling of fuel is
unavoidable during this operation. Ensure
that all necessary precautions are taken to
prevent fire and explosion.

3. Pull back cover from hose connector and

carefully release connector.

WARNING: Depressurise the system before
disconnecting any components. Fuel
pressure will be present in the system even
if the ignition has been switched off for
some time.

4. Secure connector once pressure has been

relieved.

5. Fit acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.
