FUEL DELIVERY SYSTEM - DIESEL

REPAIRS 19-1-23

4. Position fuel tank vent pipe around filler neck.
5. Connect breather hose to filler neck, fit and

secure clip.

6. Fit nuts securing fuel filler neck to body and

tighten to 9 Nm (7 lbf.ft).

7. Clip escutcheon to fuel filler neck.
8. Fit fuel filler cap.
9. Fit RH rear wheel arch liner.



 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - rear wheel arch.

10. Connect battery earth lead.

Injector

$% 19.60.10

Remove

1. Disconnect battery earth lead.

WARNING: Fuel vapour is highly flammable
and in confined spaces is also explosive
and toxic. Always have a fire extinguisher
containing foam, CO

2

, gas or powder close

at hand when handling or draining fuel.

2. Remove injector pipe.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Injector pipe.

3. Cover engine air inlet tracts.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

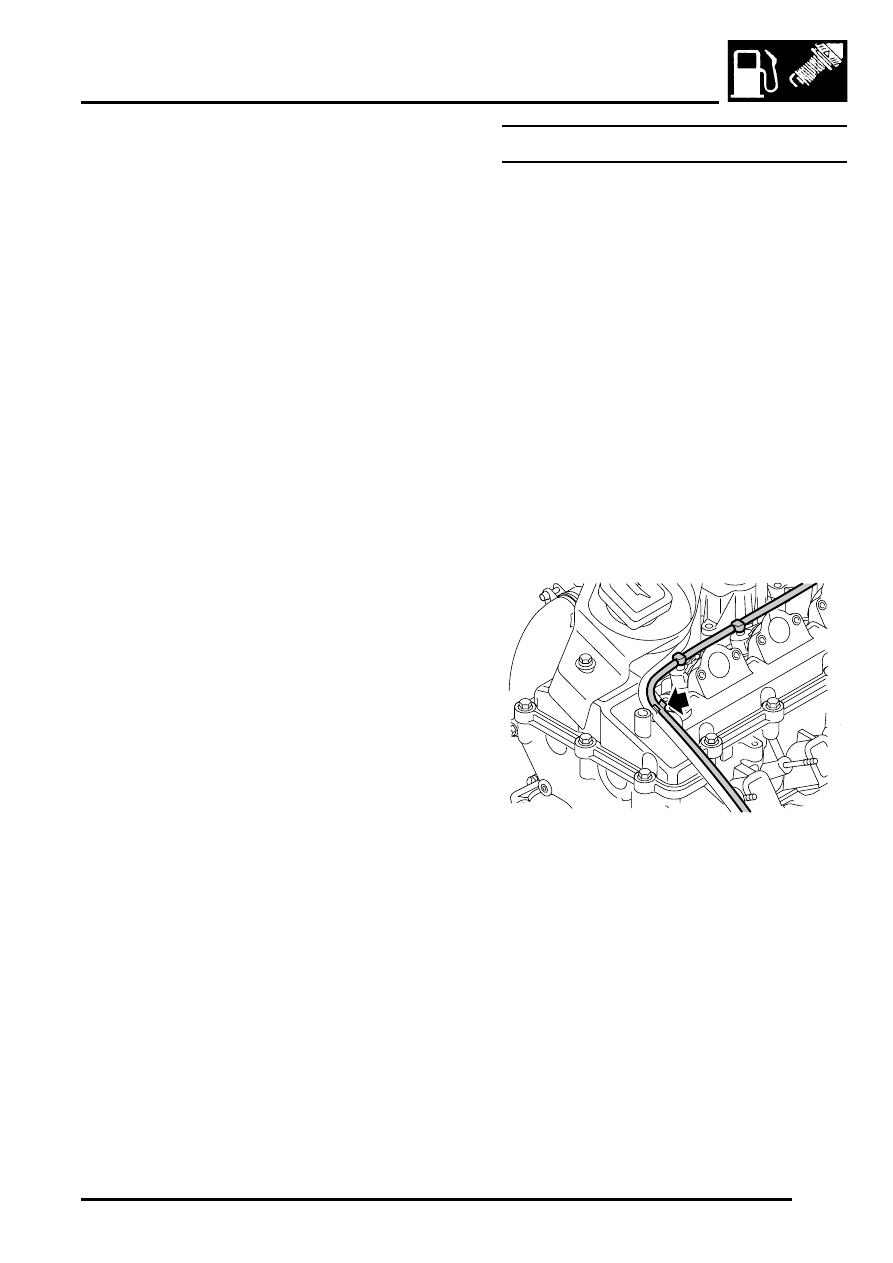

4. Release injector fuel return hose from clip on

camshaft cover.

M19 3175

FUEL DELIVERY SYSTEM - DIESEL

19-1-24 REPAIRS

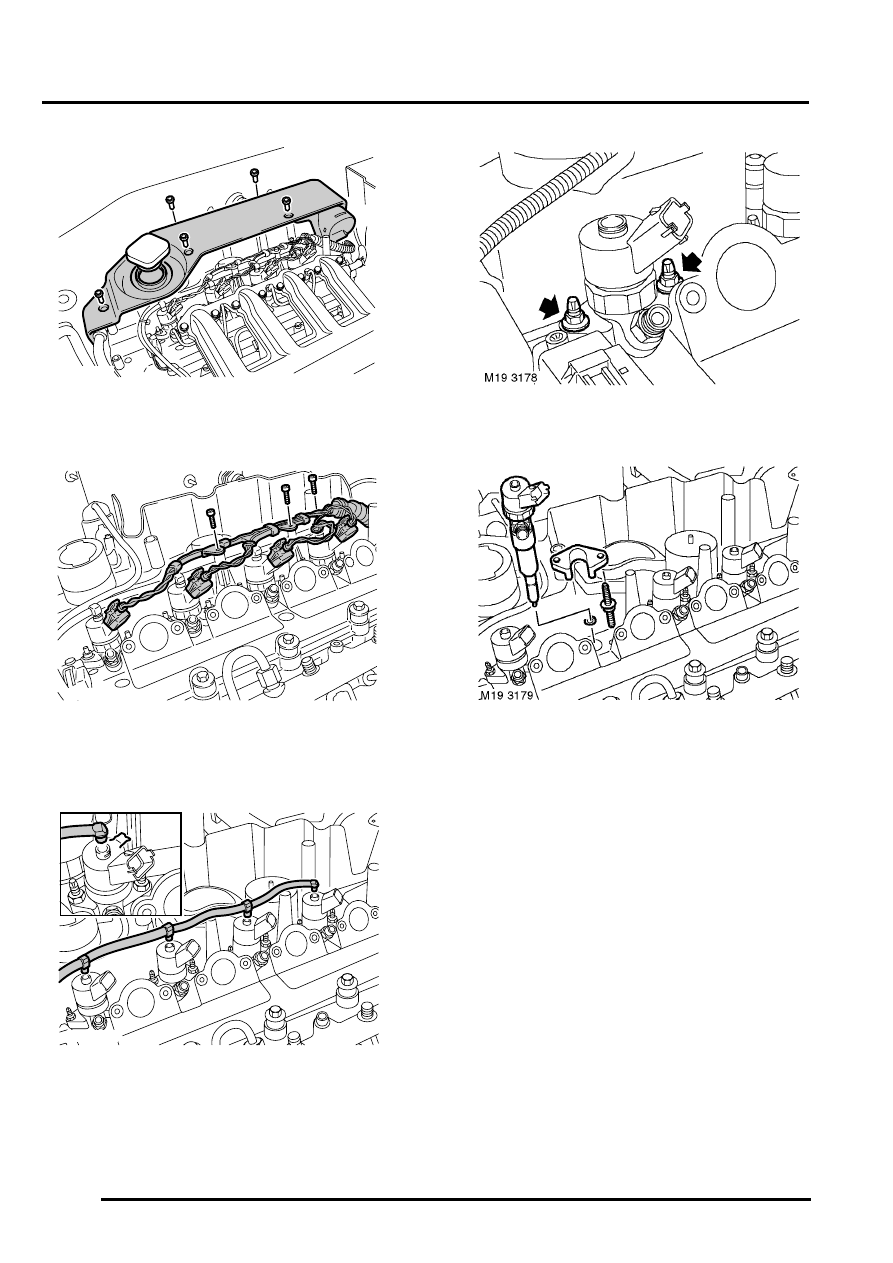

5. To remove No.1 injector only, remove oil filler

cap, 5 screws and air cleaner cover.

6. Disconnect multiplugs from injectors.
7. To remove injector No 2, 3 or 4: Remove 3

screws and move injector harness aside.

8. Depress closed end of clips and remove fuel

return hoses from injector. Discard seals.

9. Remove 2 nuts securing injector.

10. Use Torx socket and rotate injector fixing studs

anti-clockwise to extract injector.

11. Remove injector and clamp and discard sealing

washer.

Refit

1. Clean injector and seat in cylinder head.
2. Tighten injector studs to 10 Nm (7 lbf.ft).
3. Using a new sealing washer refit injector and

clamp.

4. Tighten injector clamp nuts to 10 Nm (7 lbf.ft).
5. Ensure fuel return hose connections are clean.
6. Fit new seals to fuel return hoses, depress clips

and fit hoses to injectors.

M19 3172

M19 3176

M19 3177

FUEL DELIVERY SYSTEM - DIESEL

REPAIRS 19-1-25

7. If injector No. 2, 3 or 4 removed, position

injector harness and secure with screws.

8. If injector No.1 removed, fit and secure air

cleaner cover and fit oil filler cap.

9. Fit injector fuel return hose to camshaft cover

clip.

10. Connect multiplugs to injectors.
11. Fit injector pipe.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Injector pipe.

12. Connect battery earth lead.
13. Use TestBook to confirm correct operation.

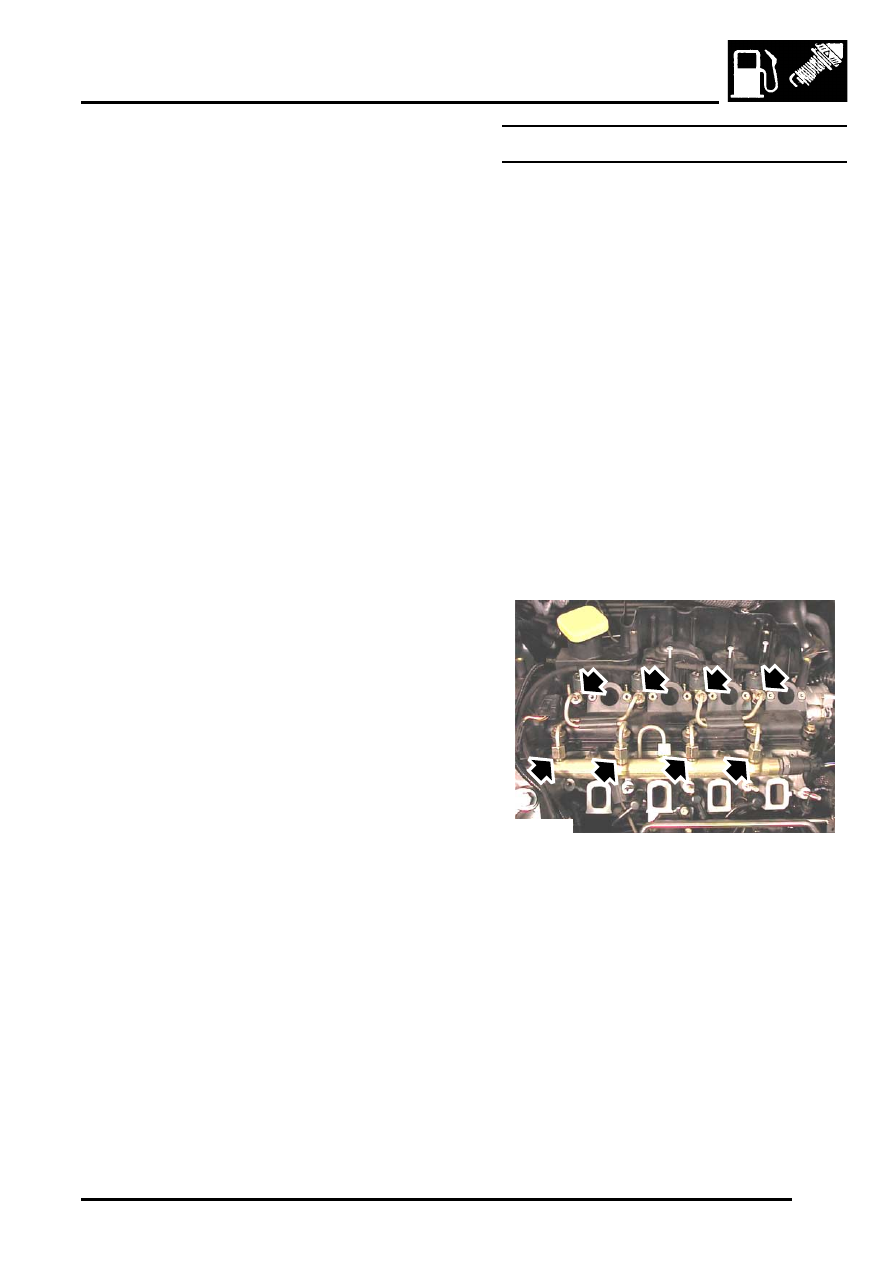

Injector pipe

$% 19.60.14

Remove

1. Disconnect battery earth lead.

WARNING: Fuel vapour is highly flammable
and in confined spaces is also explosive
and toxic. Always have a fire extinguisher
containing foam, CO

2

, gas or powder close

at hand when handling or draining fuel.

2. Remove inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

3. Position absorbent cloth to collect fuel spillage.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

4. Remove clips from injector pipes.
5. Loosen unions and remove injector pipes.

CAUTION: To prevent damage to
components, use two spanners when
loosening or tightening unions.

Refit

1. Clean injector pipe unions.
2. Fit injector pipes and tighten union nuts to 20

Nm (15 lbf.ft).

3. Fit clips to injector pipes.
4. Fit inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

5. Connect battery earth lead.

M19 3189

FUEL DELIVERY SYSTEM - DIESEL

19-1-26 REPAIRS

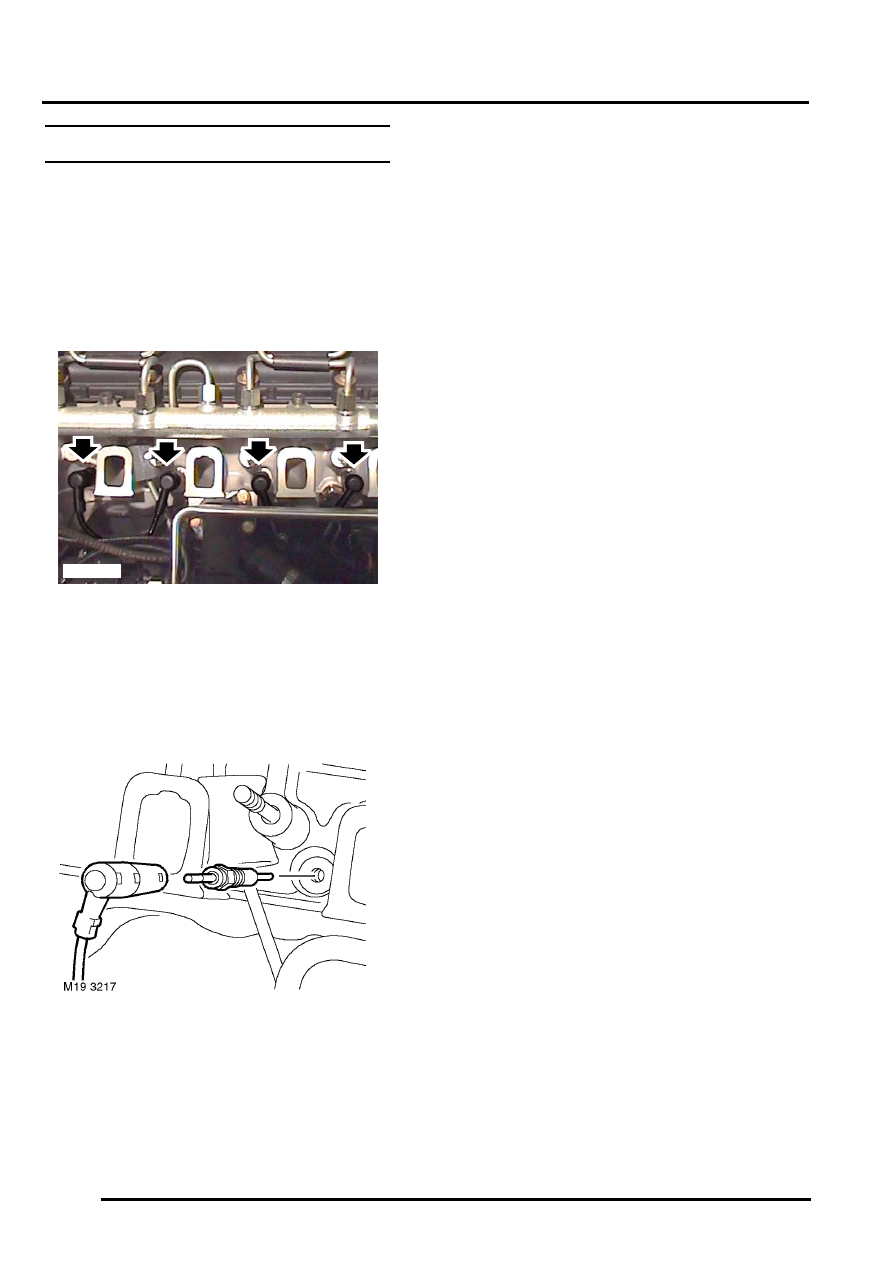

Glow plug

$% 19.60.31

Remove

1. Disconnect battery earth lead.
2. Remove inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

3. Remove connections from glow plugs.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

4. Use a deep socket and remove 4 glow plugs.

Refit

1. Thoroughly clean glow plugs and seating area

in cylinder head.

2. Fit glow plugs and tighten to 20 Nm (15 lbf.ft).
3. Fit connections to glow plugs.
4. Fit inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

5. Connect battery earth lead.

M19 2782
