FUEL SYSTEM

24

REPAIR

ADD: 09/95

Refit

29. Fit NEW pump seal to tank opening.
30. Carefully lower pump into tank opening, pressing

firmly on the pump top flange to allow correct
positioning.

NOTE: Ensure location tag on pump top
flange is engaged correctly to tank
opening lip.

31. Fit locking ring and tighten to

35 Nm using

service tool LRT-19-009.

32. Fit vent hose to fuel tank clips and connect to

pressure sensor.

33. With assistance, fit fuel tank into position.
34. Fit fuel tank cradle and secure with nuts and

bolts.

35. Align upper fuel tank strap and secure with nut

and bolt.

36. Fit NEW clip to fuel filler neck hose.
37. Connect fuel filler neck internal breather to tank.
38. Connect fuel filler neck hose to tank.
39. Position fuel filler neck hose clip and tighten until

head shears.

40. Connect vent line quickfit connector to

liquid/vapour separator.

41. Connect vent line hose connection.
42. Position anti-roll [sway] bar straps and secure

with nuts and bolts.

43. Remove stand(s) and lower vehicle.
44. Connect both fuel lines to the pump by pushing

the connectors down each line square to the
pump connection until the connectors positively
latches.

45. Connect multiplugs to fuel pump and pressure

sensor.

46. Reconnect battery negative lead.
47. Refill tank with drained fuel.
48. Run the engine to check for any fuel leaks.
49. Fit access panel and secure with screws.
50. Reposition loadspace sound insulation and

carpet.

51. Fit RH luggage compartment side panel.

See

CHASSIS AND BODY, Repair, rear
compartment trim panels

52. Fit tail door tread strip and secure with screws.

FUEL TANK - DRAINING - ADVANCED EVAPS

Service repair no - 19.55.02

WARNING: Before removing the fuel tank
it must be drained.

WARNING: Petrol/gasoline vapour is
highly flammable and in confined spaces
is also explosive and toxic. Always have a

fire extinguisher containing FOAM, CO2, GAS or
POWDER close at hand when handling or draining
fuel. See Introduction

CAUTION: Before disconnecting any part
of fuel system, it is imperative that all dust,
dirt and debris is removed from around

components to prevent ingress of foreign matter
into fuel system.

NOTE: Assuming the fuel tank is FULL
drain the following quantities:

Renew Fuel pump = 9 Litres (2.4 US Gallons)
Renew Fuel filler neck = 22 Litres (6 US Gallons)
Renew Fuel tank = COMPLETE DRAIN

1. Depressurise fuel system.

See fuel system -

depressurise - advanced evaps

2. Disconnect battery negative lead.

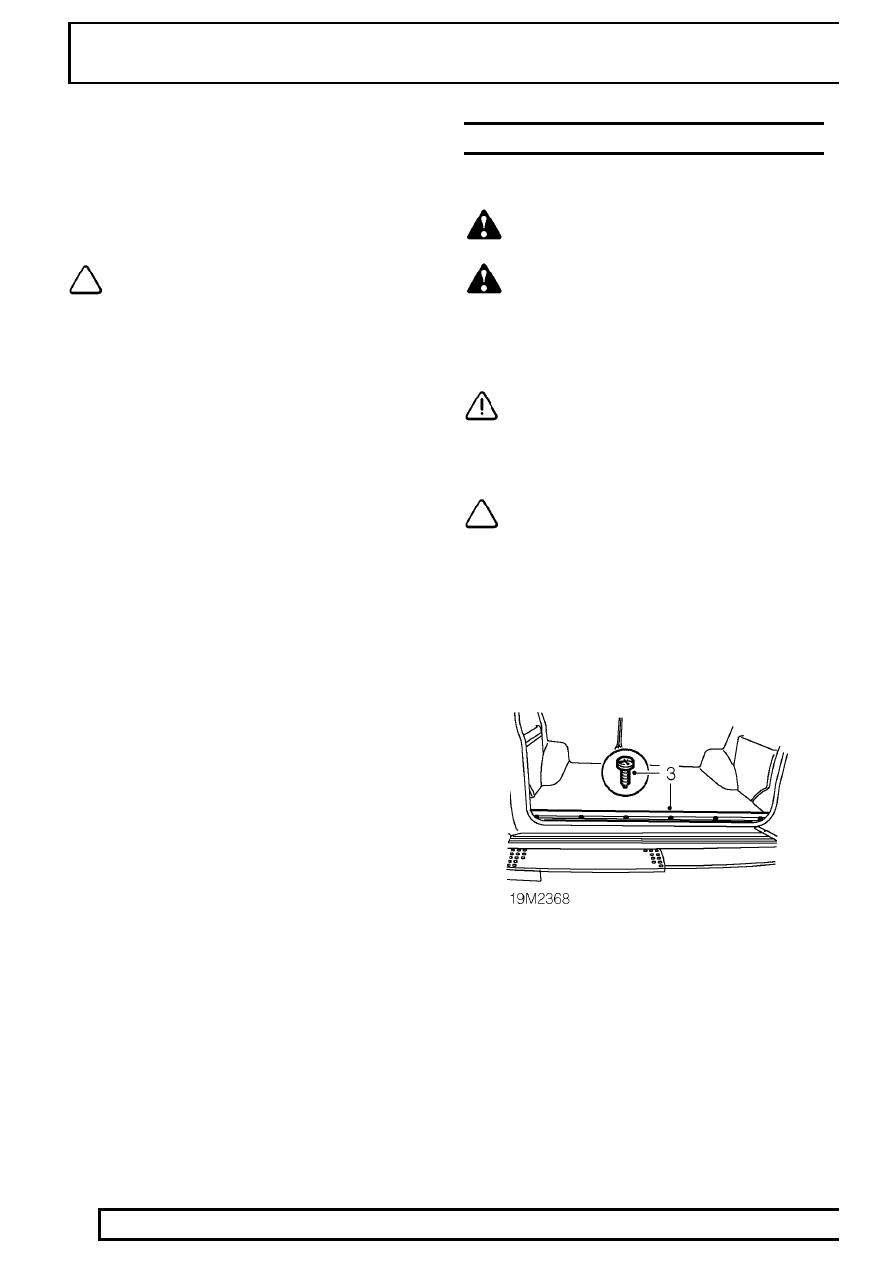

3. Remove 6 screws securing tail door tread strip

and remove tread strip.

4. Remove RH luggage compartment side panel.

See CHASSIS AND BODY, Repair,

SFI

25

REPAIR

ADD: 09/95

5. Fold back loadspace carpet and sound

insulation to reveal access panel.

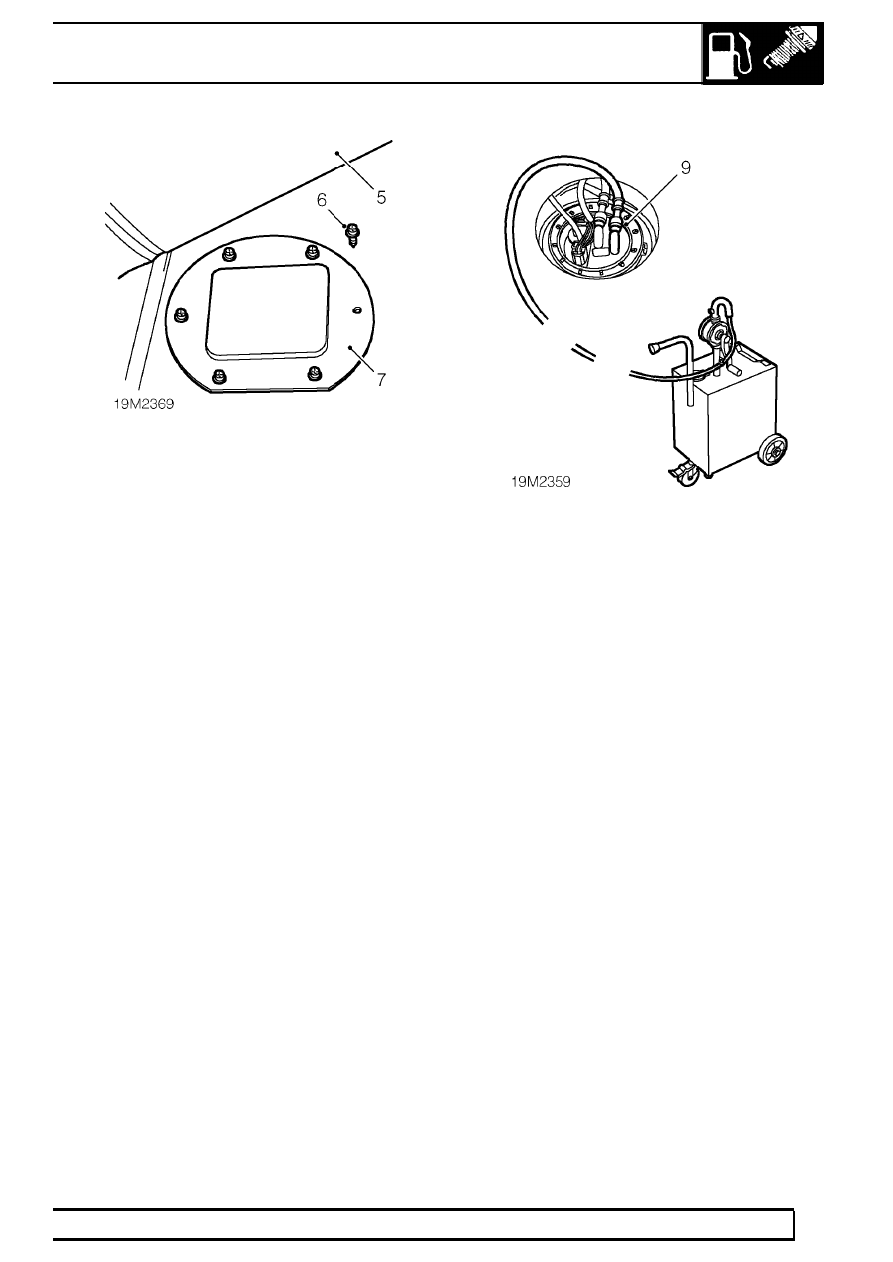

6. Remove 6 screws securing fuel pump access

panel.

7. Remove access panel.
8. Disconnect the fuel return connection by

pressing the black release latch on connector
and pushing the connector back down the line.
Care must be taken to catch any excess fuel
which may spill from the fuel line once removed.

9. Using a bowser, with a 7 mm inside diameter

hose connection attach to fuel pump return stub,
drain fuel into a sealed container. Follow the
manufacturers instructions for the connection
and safe use of the bowser.

10. Continue draining until air bubbles appear and

fuel ceases to flow.

11. Disconnect bowser from fuel pump return stub.
12. Connect fuel return line to pump by pushing the

connector down line square to the pump
connection until the connector positively latches.

13. Fit access panel and secure with screws.
14. Reposition loadspace sound insulation and

carpet.

15. Fit RH luggage compartment side panel.

See

CHASSIS AND BODY, Repair, rear
compartment trim panels

16. Fit tail door tread strip and secure with screws.
17. Reconnect battery negative lead.

19

FUEL SYSTEM

26

REPAIR

ADD: 09/95

FUEL FILLER NECK - ADVANCED EVAPS

Service repair no - 19.55.07

WARNING: Ensure that fuel handling
precautions given in 1 - Introduction are
strictly adhered to when carrying out

following instructions.

CAUTION: Before disconnecting any part
of fuel system, it is imperative that all dust,
dirt and debris is removed from around

components to prevent ingress of foreign matter
into fuel system.

Remove

1. Depressurise fuel system.

See fuel system -

depressurise - advanced evaps

2. Disconnect battery negative lead.
3. Check the amount of fuel in the tank. If the tank

is full drain 6 US gallons (22 litres) minimum.
See fuel tank - draining.

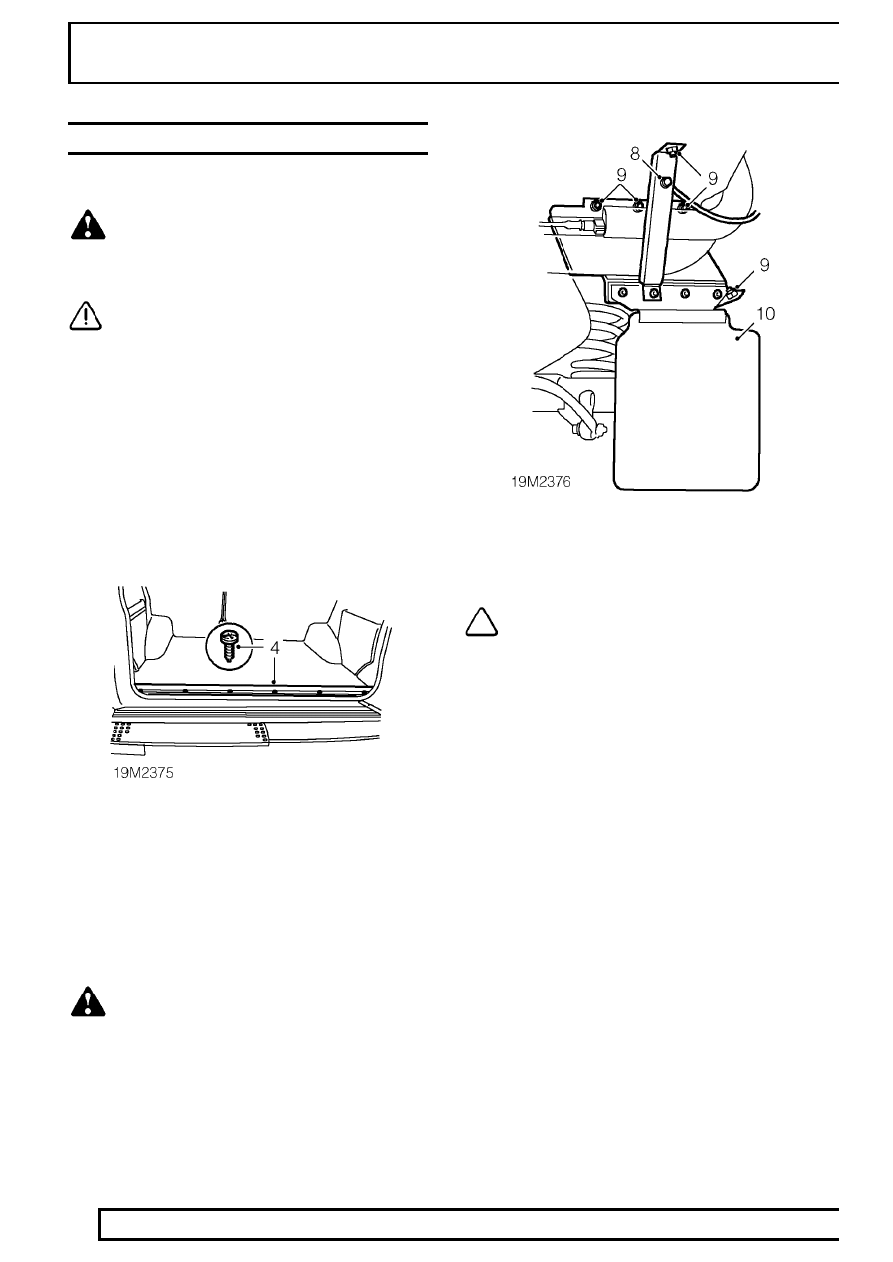

4. Remove 6 screws securing tail door tread strip

and remove tread strip.

5. Remove RH luggage compartment side panel.

See CHASSIS AND BODY, Repair, rear
compartment trim panels

6. Fold back loadspace carpet and sound

insulation to gain access to RH mudflap fixing.

7. Raise rear of vehicle.

WARNING: Support on safety stands.

8. Remove nut and bolt securing filler neck support

bracket to mud flap bracket.

NOTE: This fixing also retains the filler
neck earth strap.

9. Remove 5 nuts and bolts securing mud flap to

body.

10. Remove mud flap.

SFI

27

REPAIR

ADD: 09/95

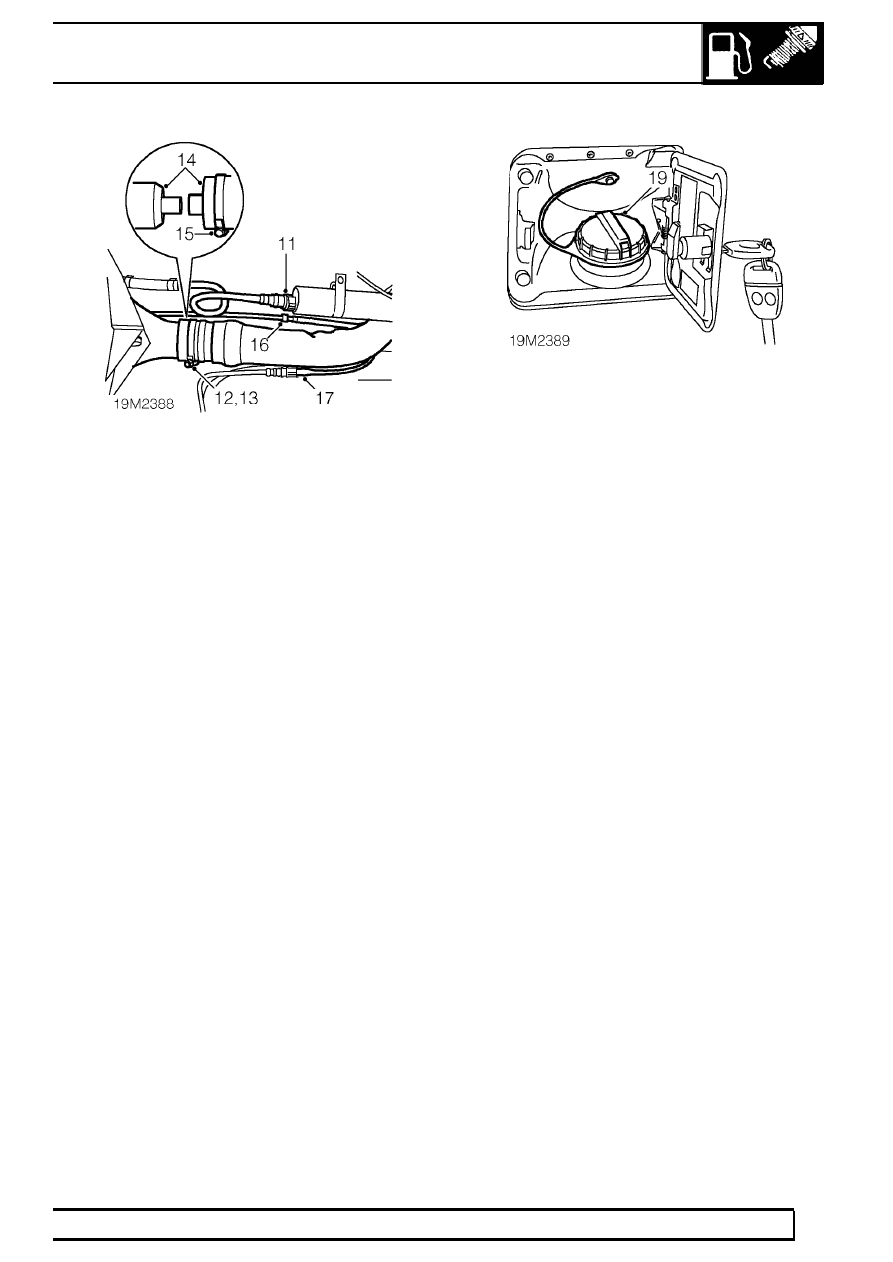

11. Disconnect vent line quickfit connector from

liquid/vapour separator.

12. Remove torque screw cap from hose to tank

filler neck clip.

13. Loosen clip screw securing hose to tank filler

neck.

14. Release hose from filler neck and internal filler

neck breather hose from fuel tank.

15. Remove and discard fuel filler neck clip.
16. Disconnect the pressure sensor breather pipe

connection.

17. Disconnect the vent line hose connection.

18. Fit ignition key to fuel filler flap lock and open

flap.

19. Release fuel filler cap from filler neck.
20. Remove filler neck assembly from vehicle.

Do not carry out further dismantling if
component is removed for access only.

21. Remove torque screw cap from hose to filler

neck clip.

22. Loosen clip screw securing hose to filler neck.
23. Remove hose from filler neck.
24. Remove and discard fuel filler hose clip.
25. Remove vent line from filler neck.
