19

FUEL SYSTEM

20

REPAIR

ADD: 09/95

FUEL SYSTEM - DEPRESSURISE - ADVANCED
EVAPS

Service repair no - 19.50.02

WARNING: Fuel pressure of up to 2.5 bar
will be present in the system, even if the
engine has not been run for some time.

Always depressurise the system before
disconnecting any components in the fuel feed
line (between fuel pump and pressure regulator).
The spilling of fuel is unavoidable during this
operation. Ensure that all necessary precautions
are taken to prevent fire and explosion.

NOTE: Fuel pressure can be relieved at
fuel filter unions.

1. Position cloth around relevant union to protect

against fuel spray.

2. Carefully loosen union.

CAUTION: Use two spanners when
loosening or tightening unions.

3. Tighten union once fuel pressure is relieved.
4. Remove cloth.

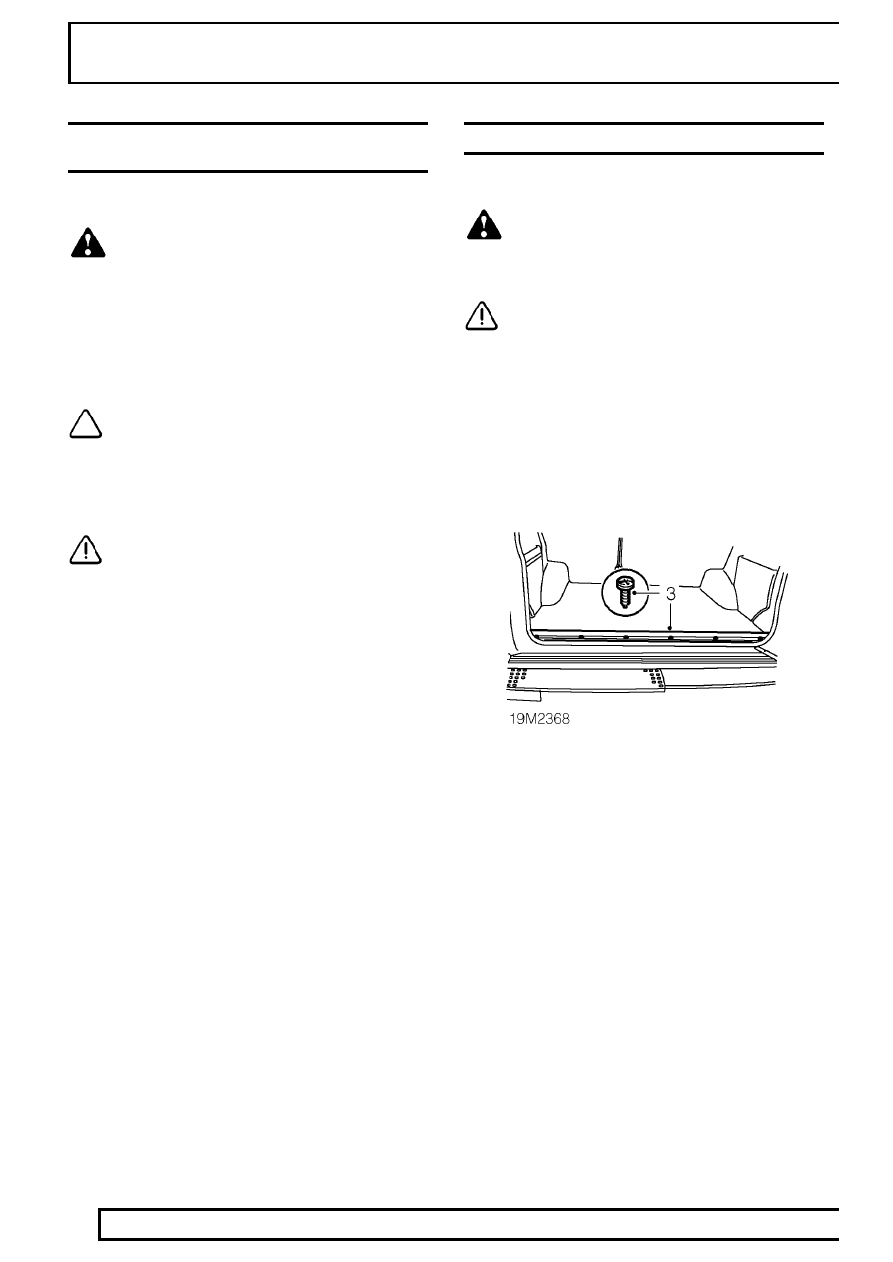

FUEL TANK - ADVANCED EVAPS

Service repair no - 19.55.01

WARNING: Ensure fuel handling
precautions given in section 01
Introduction are strictly adhered to when

carrying out following instructions.

CAUTION: Before disconnecting any part
of fuel system, it imperative that all dust,
dirt and debris is removed from around

components to prevent ingress of foreign matter
into fuel system.

Remove

1. Disconnect battery negative lead.
2. Drain fuel tank completely.

See fuel tank -

draining - advanced evaps

3. Remove 6 screws securing tail door tread strip

and remove tread strip.

4. Remove RH luggage compartment side panel.

See CHASSIS AND BODY, Repair, rear
compartment lower trim panels

SFI

21

REPAIR

ADD: 09/95

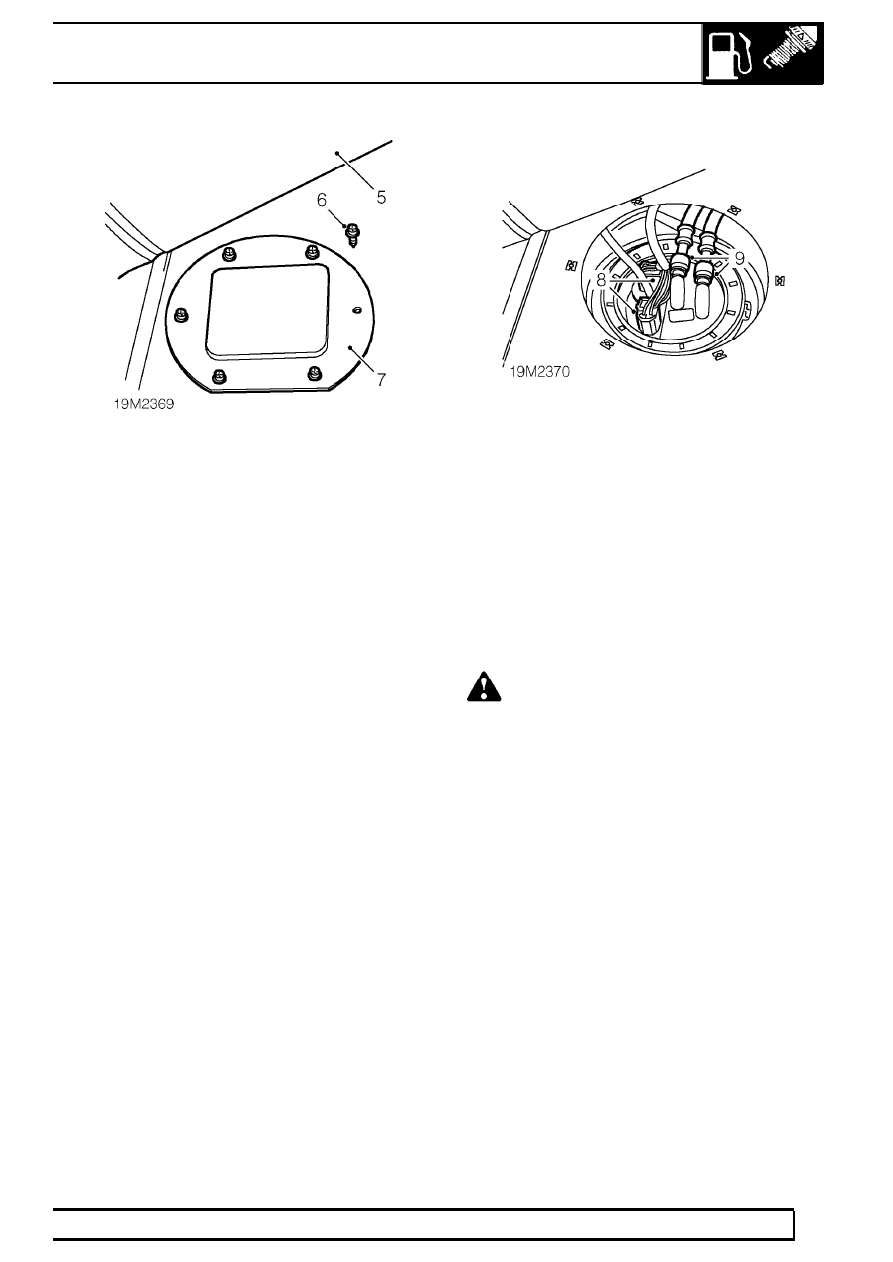

5. Fold back loadspace carpet and sound

insulation to reveal access panel.

6. Remove 6 screws securing fuel pump access

panel.

7. Remove access panel.

8. Disconnect multiplugs from fuel pump and

pressure sensor

9. Noting their fitted positions, disconnect both fuel

connections by pressing the black release
latches on each connector and pushing the
connector back down the line.

10. Care must be taken to catch any excess fuel

which may spill from the fuel lines once
removed.

11. Raise rear of vehicle.

WARNING: Support on safety stands.

19

FUEL SYSTEM

22

REPAIR

ADD: 09/95

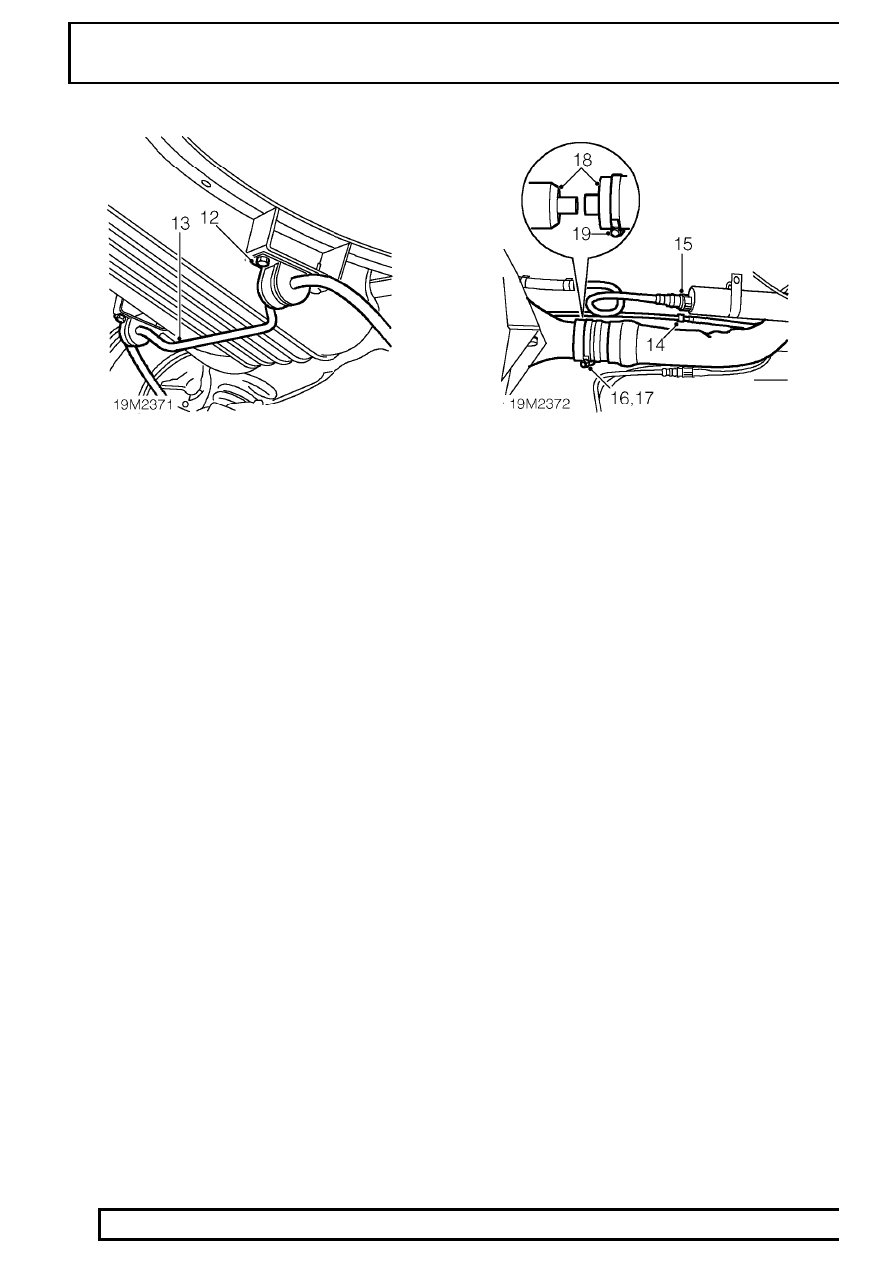

12. Mark location of anti-roll [sway] bar straps.
13. Remove nuts and bolts securing anti-roll [sway]

bar straps, and allow bar to swing down clear of
tank.

14. Disconnect pressure sensor breather pipe

connection.

15. Disconnect vent line quickfit connector from

liquid/vapour separator.

16. Remove torque screw cap from hose to tank

filler neck clip.

17. Loosen clip screw securing hose to tank filler

neck.

18. Release hose from filler neck and internal filler

neck breather hose from fuel tank.

19. Remove and discard fuel filler neck clip.

SFI

23

REPAIR

ADD: 09/95

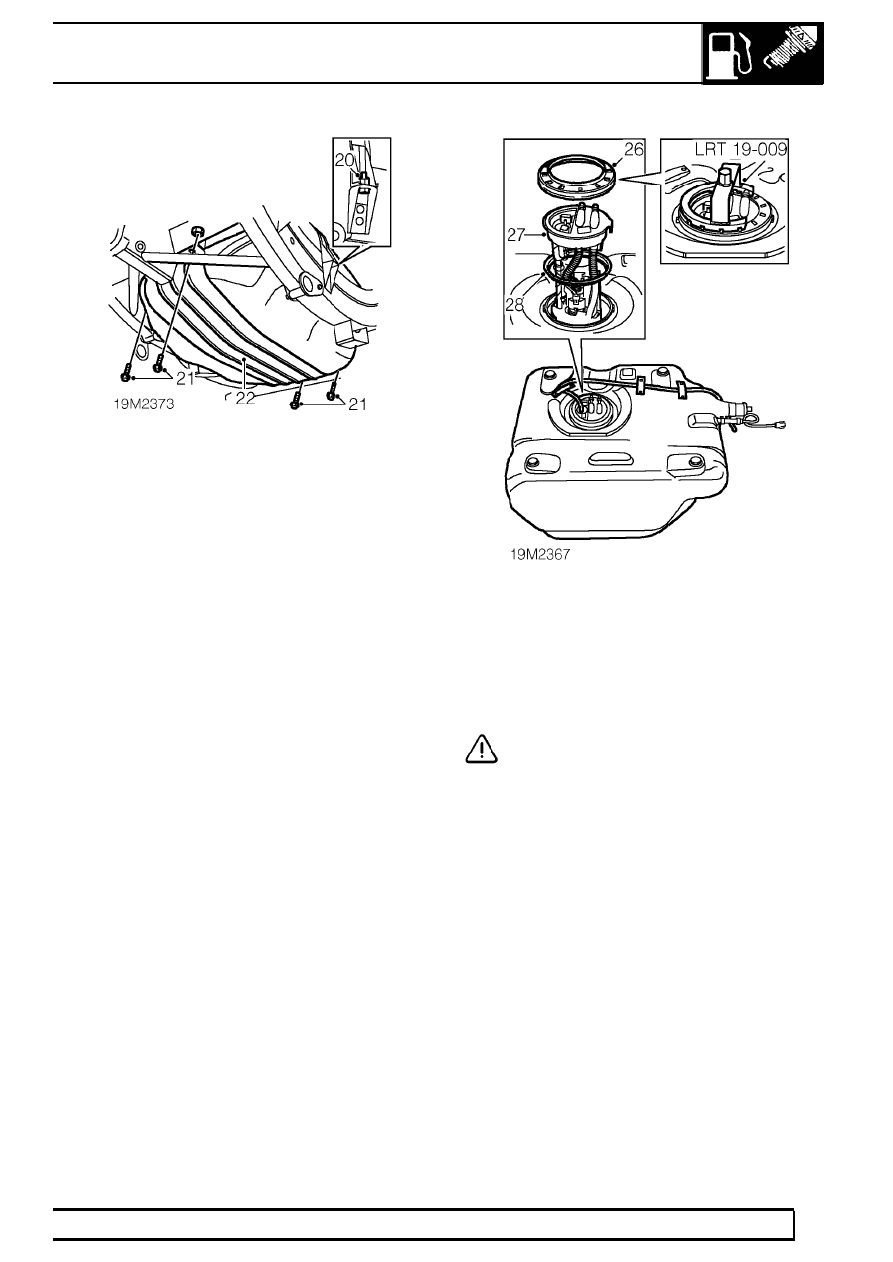

20. Remove nut and bolt securing RH side of upper

fuel tank strap to chassis.

21. Remove 4 nuts and bolts securing fuel tank

cradle.

22. Remove fuel tank cradle.
23. With assistance, tilt right hand side of tank

upwards and manoeuvre through chassis to
remove.
Do not carry out further dismantling if
component is removed for access only.

24. Release vent hose from tank pressure sensor.
25. Remove vent hose from 3 fuel tank clips.

26. Using service tool LRT-19-009 loosen and

remove the metal locking ring.

27. Prise the pump from the tank opening using a

blunt instrument under the edge of the lip of the
pump flange.

CAUTION: Do not lift the pump from the
tank using the feed and return stubs.

28. Remove and discard seal.
