AIR CONDITIONING

7

REPAIR

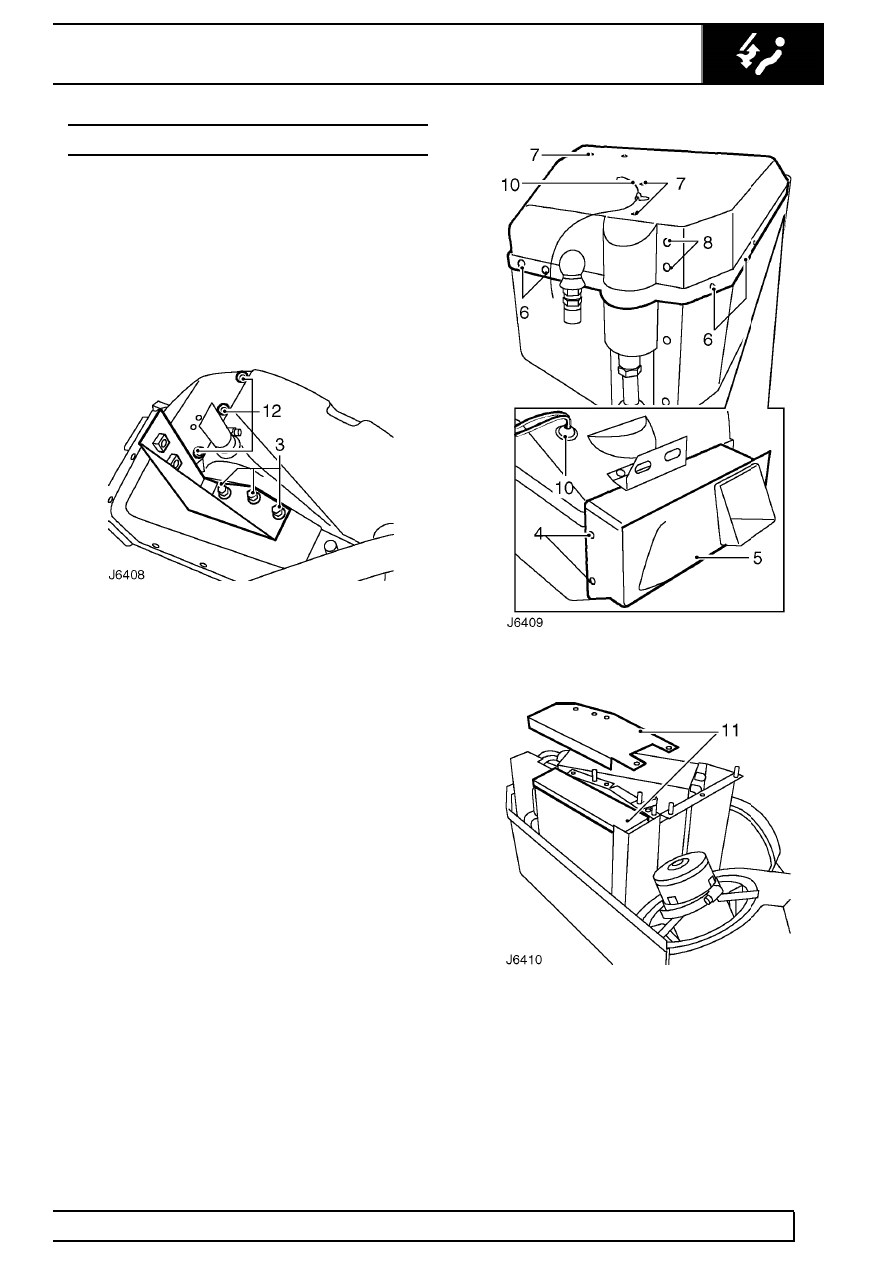

EVAPORATOR - LH DRIVE

Service repair no - 82.25.20

Remove

1. Remove heater/cooler unit

See Heater/cooler

unit.

2. Suitably support unit on a bench to prevent

damage to heater matrix pipes.

3. Release 3 nuts and remove mounting bracket

from underneath unit casing.

4. Remove 7 screws securing outlet duct to

heater/cooler unit.

5. Carefully break sealing compound around edge

of duct and pull ducting from unit.

6. Remove 15 screws located around cover seam.

Break sealing compound from unit body and top
cover.

7. Remove 4 screws and 4 nuts from top of cover.
8. From front of unit remove 2 screws adjacent to

low pressure pipe moulding.

9. At side of unit remove 2 screws adjacent to air

intake aperture.

10. Lift off top cover, release grommet and feed

blower motor wiring and air control flap rod
through respective apertures. Note thermostat
temperature probe which is inserted in
evaporator matrix through top cover.

11. Lift support plate and insulation pad from heater

matrix.

12. From bottom of unit casing, remove 3 screws

adjacent to dump valve outlet, and screws next
to heater matrix pipes.

82

AIR CONDITIONING

8

REPAIR

13. Remove all other fixings securing evaporator

and heater matrix support frame to unit casing.

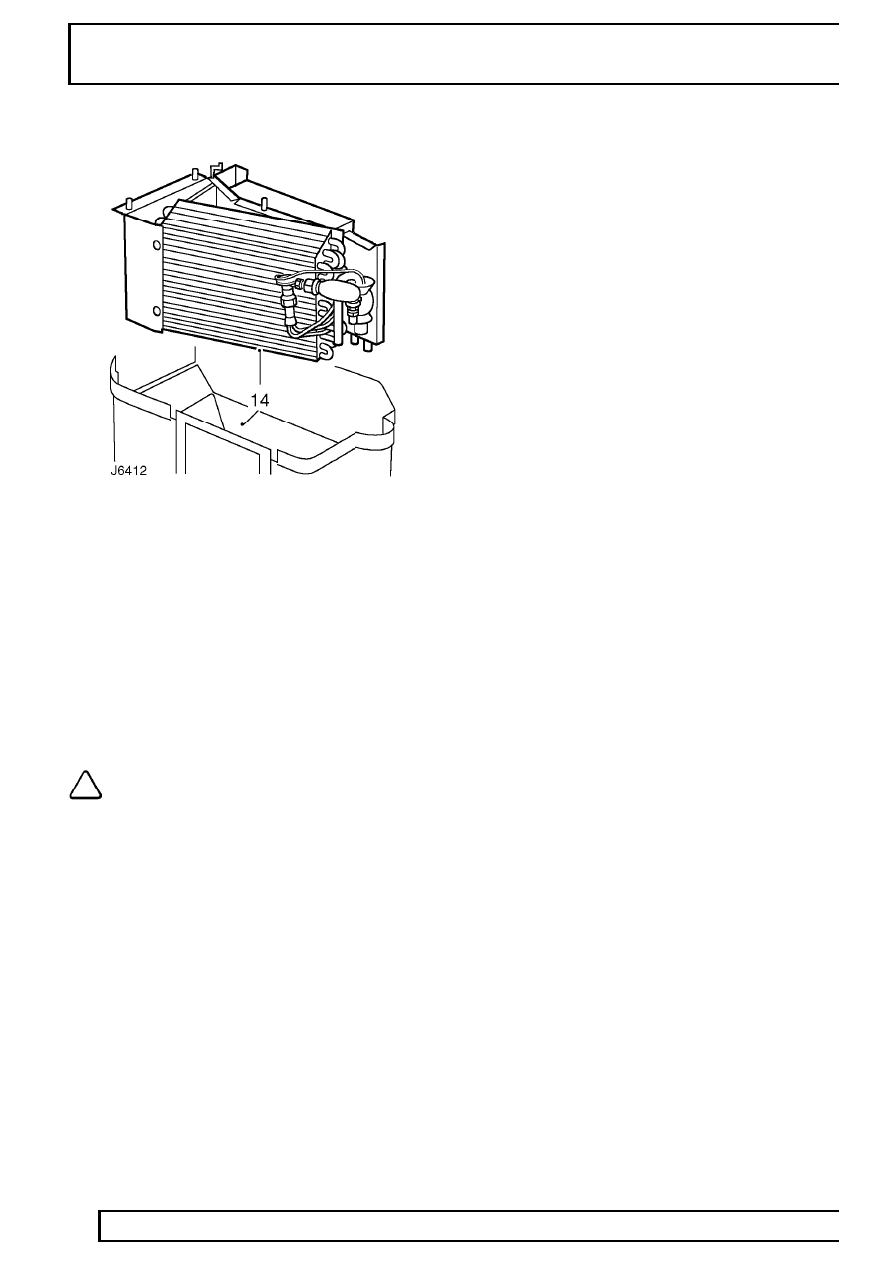

14. Lift evaporator and heater matrices, complete

with support frame assembly, clear of casing.
Retain heater matrix pipe seal pad.

15. Remove 4 screws securing evaporator matrix to

support frame.

16. Withdraw evaporator matrix, complete with

expansion valve, from support frame.

17. Clean sealing compound from all joints of main

casing, top cover and outlet duct.

NOTE: The evaporator matrix is supplied
complete with the expansion valve.
However, a faulty expansion valve can be

serviced separately,

See Expansion valve.

Refit

18. Fit evaporator matrix in support frame.
19. Fit evaporator, heater matrix and support frame

assembly in casing. Ensure studs for lower
mounting bracket are located through bottom of
casing.

20. Apply mastic sealant around heater matrix pipes

to seal pipe apertures in casing. Fit seal pad
over pipes.

21. Fit 3 bottom fixings to secure to secure base of

support frame.

22. Fit all other fixings to secure support frame

assembly.

23. Locate heater matrix insulation pad and cover

plate.

24. Apply sealng compound around top edge of

main casing.

25. Feed blower motor wiring through top cover and

fit grommet.

26. Fit top cover to casing. Ensure thermostat

temperature probe is inserted in top of
evaporator. Apply mastic sealant to air flap
operating rod aperture.

27. Apply sealing compound to joint face of blower

motor outlet duct.

28. Locate duct over blower motor outlet and secure

to casing.

29. Secure lower mounting bracket to retaining studs

on base of main casing.

30. Fit heater/cooler unit assembly in engine

compartment

See Heater/cooler unit.

AIR CONDITIONING

9

REPAIR

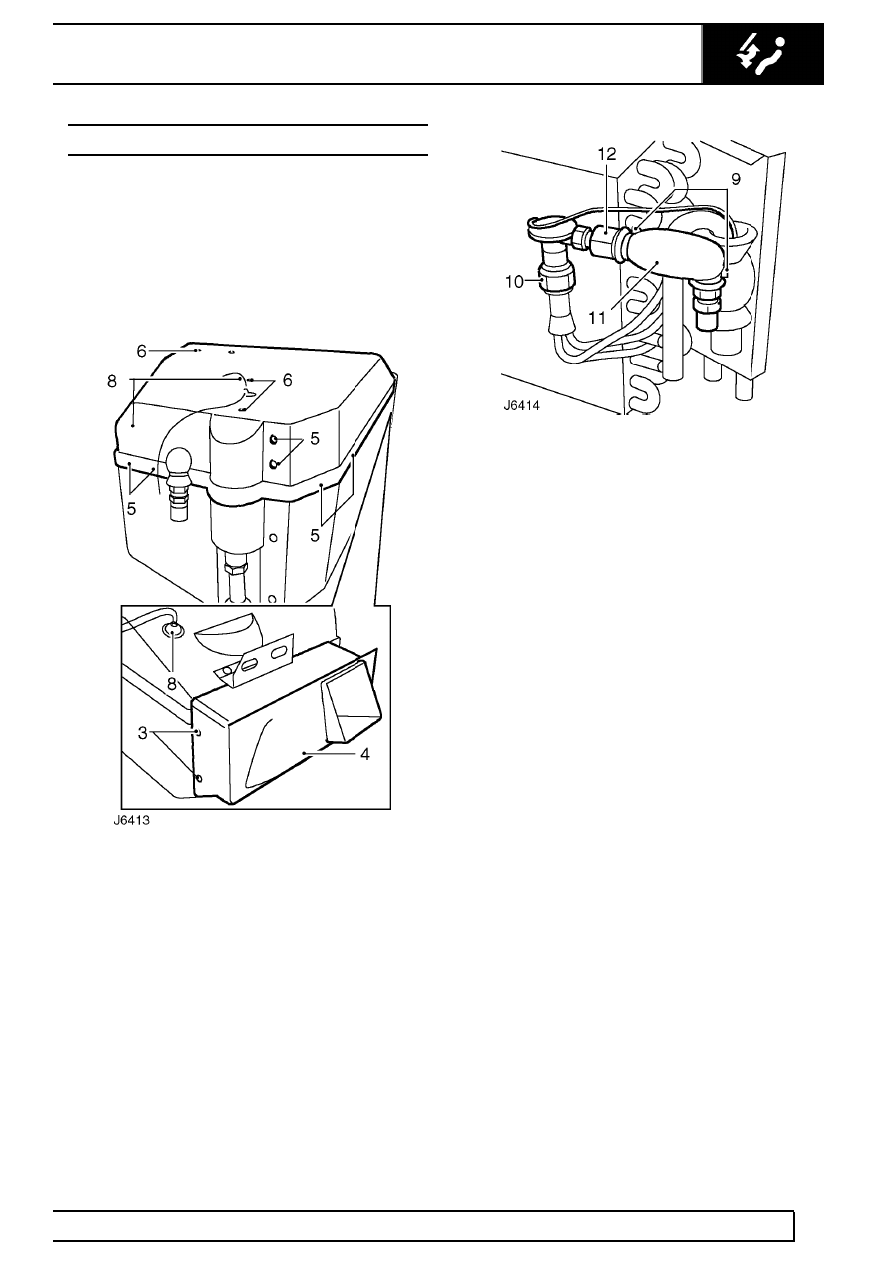

EXPANSION VALVE - LH DRIVE

Service repair no - 82.25.01

Remove

1. Remove heater/cooler unit

See Heater/cooler

unit.

2. Suitably support unit on a bench to prevent

damage to heater matrix pipes.

3. Remove 7 screws securing outlet duct to

heater/cooler unit.

4. Break sealing compound around edge of duct

and pull duct from unit.

5. Remove all fixing screws securing top cover

seam and cover sides to main casing.

6. Remove 4 screws and 4 nuts from top of cover.
7. Break sealing compound from unit casing and

top cover.

8. Lift off top cover, release grommet and feed

blower motor wiring and air flap operating rod
through respective apertures. Note thermostat
temperature probe which is inserted in top of
evaporator.

9. Release 2 clips securing expansion valve sensor

and lagging to low pressure pipe.

10. Unscrew union securing expansion valve to

evaporator high pressure pipe.

11. Remove expansion valve, complete with high

pressure pipe.

12. Disconnect high pressure pipe from expansion

valve.

13. Discard all pipe connection ’O’ rings.
14. Clean sealing compound from all joints of main

casing, top cover and outlet duct.

Refit

15. Coat unions, threads and new ’O’ rings with

refrigerant oil prior to reassembly.

16. Fit high pressure pipe to new expansion valve.
17. Fit expansion valve to evaporator pipe

connector.

18. Position valve sensor at low pressure pipe and

secure with lagging and clips.

19. Apply sealing compound around top edge of

main casing.

20. Feed blower motor wiring through top cover and

fit grommet.

21. Fit top cover to casing. Ensure thermostat

temperature probe is inserted in top of
evaporator. Apply mastic sealant to air flap
operating rod aperture.

22. Apply sealing compound to joint face of blower

motor outlet duct.

23. Locate duct over blower motor outlet and secure

to casing.

24. Fit heater/cooler unit

See Heater/cooler unit.

82

AIR CONDITIONING

10

REPAIR

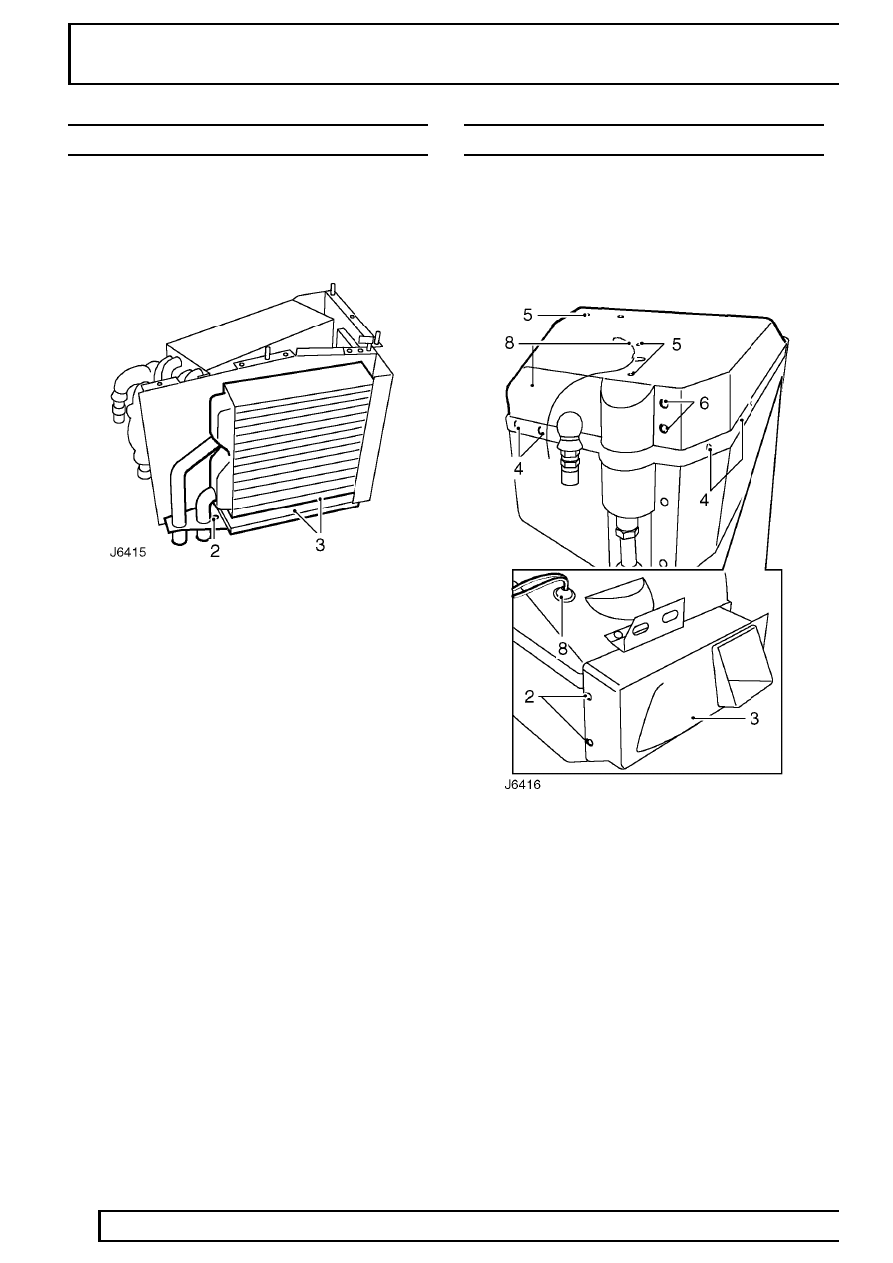

HEATER MATRIX - LH DRIVE

Service repair no - 82.25.19

Remove

1. Remove evaporator

See Evaporator.

2. Leaving evaporator in place, remove single

screw securing heater matrix pipe plate to base
of support frame.

3. Remove heater matrix and insulation pad.

Refit

4. Position insulation pad and fit heater matrix to

support frame.

5. Fit heater matrix and evaporator assembly

See

Evaporator.

BLOWER MOTOR ASSEMBLY- LH DRIVE

Service repair no - 82.25.14

Remove

1. Remove heater/cooler unit

See Heater/cooler

unit.

2. Remove 7 screws securing outlet duct to

heater/cooler unit.

3. Carefully break sealing compound around edge

of duct and pull ducting from unit.

4. Remove 15 screws located around cover seam.

Break sealing compound from unit body and top
cover.

5. Remove 4 screws and 4 nuts from top of cover.
6. From front of unit remove 2 screws adjacent to

low pressure pipe moulding.

7. At side of unit remove 2 screws adjacent to air

intake aperture.

8. Lift off top cover, release grommet and feed

blower motor wiring and air control flap rod
through respective apertures. Note thermostat
probe which is inserted in evaporator matrix
through top cover.
