76

CHASSIS AND BODY

30

REPAIR

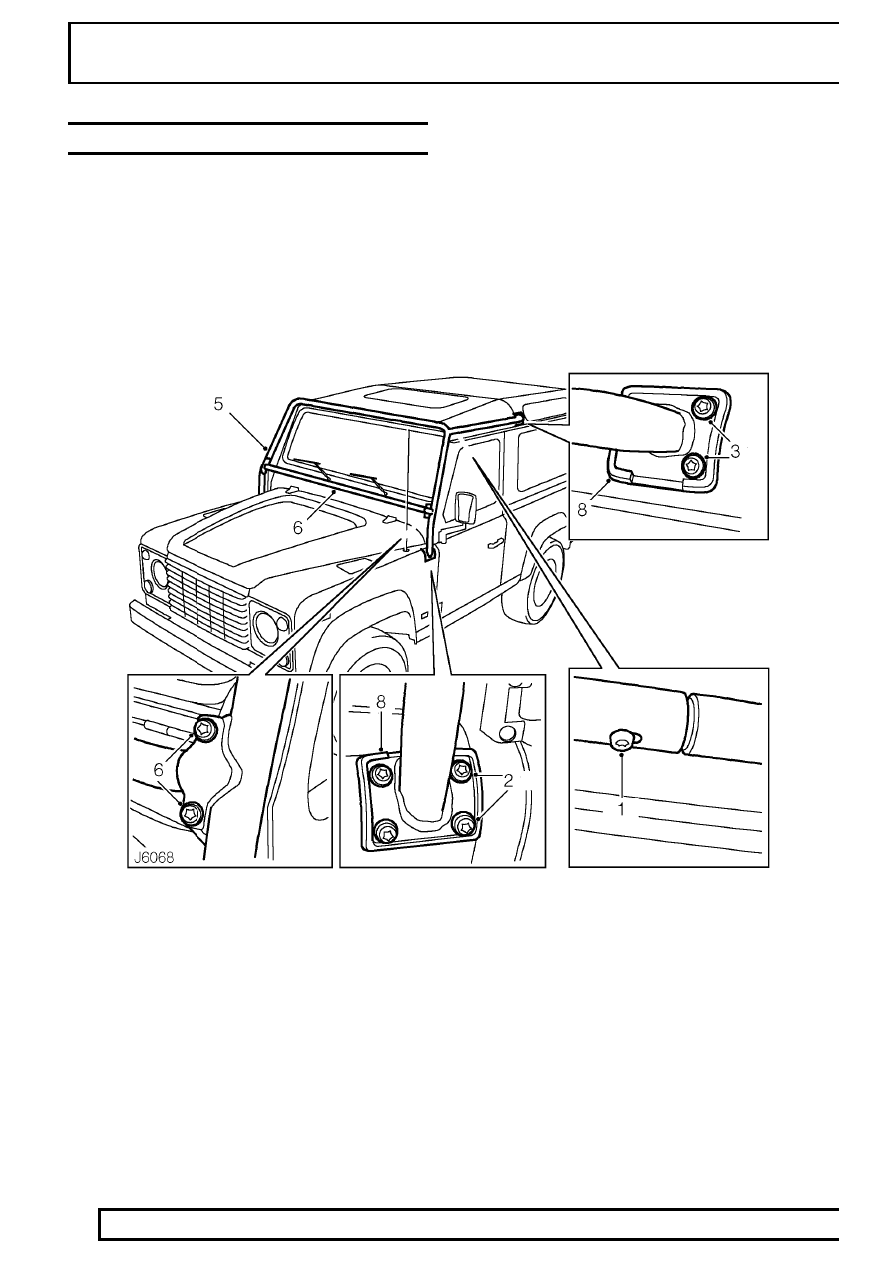

EXTERIOR ROLL-OVER BAR

Service repair no - 76.11.39

Remove

1. Remove torx bolt, from both sides, securing top

of roll-over bar to roof mounted bar.

2. With assistance to support roll-over bar at

windscreen, remove 4 torx bolts, from both
sides, securing roll-over bar to fender mounting.

3. Remove two torx bolts, from both sides, securing

top bar to roof mounting.

4. Slide top bars rearwards to disengage from main

roll-over bar assembly.

5. Lift main roll-over bar assembly from vehicle.
6. If necessary, remove 2 torx bolts and nuts, from

both sides, and detach lower cross bar from
main roll-over bar.

Refit

7. Locate lower cross bar into main roll-over bar

mounting brackets and secure with torx bolts
and nuts to

25 Nm, 18 lbf ft.

8. Ensure rubber gaskets are fitted correctly to

roll-over bar mounting brackets.

9. With assistance, lift roll-over bar assembly and

position on fenders.

10. Slide top bars into main roll-over bar, position on

roof mounting and secure with torx bolts to

25

Nm, 18 lbf ft.

11. Secure roll-over bar to both fender mountings

with torx bolts. Tighten to

25 Nm, 18 lbf ft.

12. Secure top bars to main roll-over bar and tighten

fixing bolts to

25 Nm, 18 lbf ft.

CHASSIS AND BODY

31

REPAIR

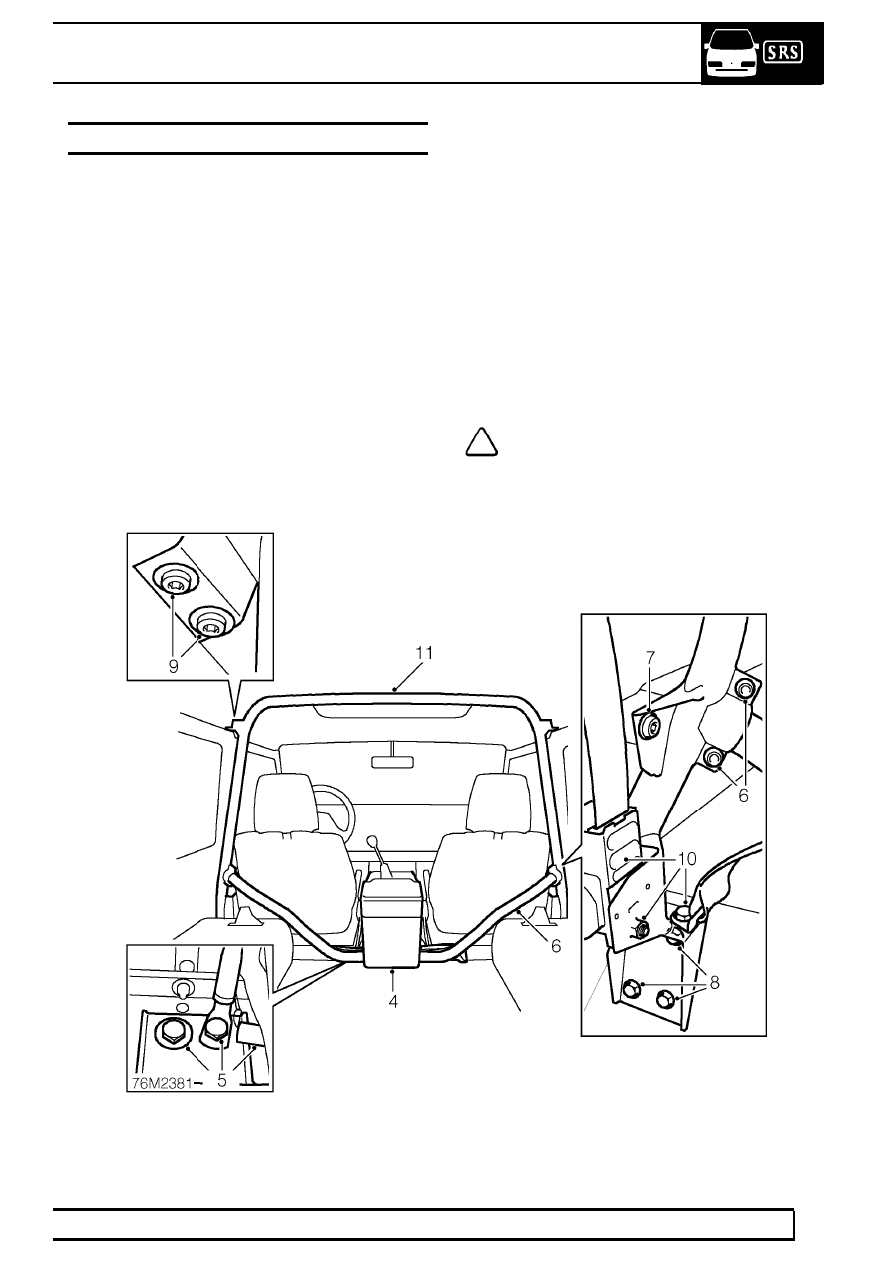

INTERIOR ROLL-OVER BAR - HARD TOP

Service repair no - 76.11.40

Remove

1. Remove rear seat squabs.

See rear seat

squab

2. Remove rear end trim panels.

See rear end

trim panel - hard top

3. Remove side trim panels.

See side trim panel

- hard top

4. Remove centre console.

See Centre console

5. Remove 4 bolts securing centre section of

roll-over bar and seat belt stalks to floor. On
driver’s side, disconnect harness plug connector
of audible warning circuit at belt stalk.

6. Remove 2 torx bolts and nuts from both sides

and detach centre section of roll-over bar
assembly.

7. Remove torx bolt, from both sides, securing

roll-over bar to body side mounting brackets.

8. Remove 3 bolts and washers, from both sides,

securing lower roll-over bar brackets to front of
wheelarch.

9. Remove 2 torx bolts and washers, from both

sides, securing roll-over bar upper mountings to
roof fixing brackets and carefully lower complete
assembly to floor.

10. Unscrew retaining bolts, from both sides, and

remove front seat belt inertia reels and rear seat
belts from roll-over bar mounting.

11. Supporting from both sides, raise and tilt

roll-over bar rearwards to clear wheelarches.

12. Remove roll-over bar from vehicle.

NOTE: Assistance may be required to
remove roll-over bar.

76

CHASSIS AND BODY

32

REPAIR

Refit

13. Supporting from both sides, position roll-over

bar, engage struts in rear corners and front of
side panels. Align on floor.

14. Secure front seat belt inertia reels and rear seat

belts to roll-over bar mountings. Tighten bolts to
32 Nm, 24 lbf ft.

15. Raise roll-over bar assembly and secure to roof

mounting brackets. Tighten bolts to

45 Nm, 33

lbf ft.

16. Secure roll-over bar to wheelarches. Tighten

bolts to

45 Nm, 33 lbf ft.

17. Secure roll-over bar to body side mounting

brackets, tightening bolts to

45 Nm, 33 lbf ft.

18. Secure centre section to main roll-over bar, but

do not fully tighten fixing bolts at this stage.

19. Reconnect driver’s seat belt audible warning

harness plug.

20. Secure seat belt stalks and roll-over bar floor

mounting brackets to chassis. Tighten bolts to

32

Nm, 24 lbf ft.

21. Fully tighten roll-over bar centre section retaining

bolts to

45 Nm, 33 lbf ft.

22. Fit centre console.

See Centre console

23. Fit side trim panel.

See Side trim panel

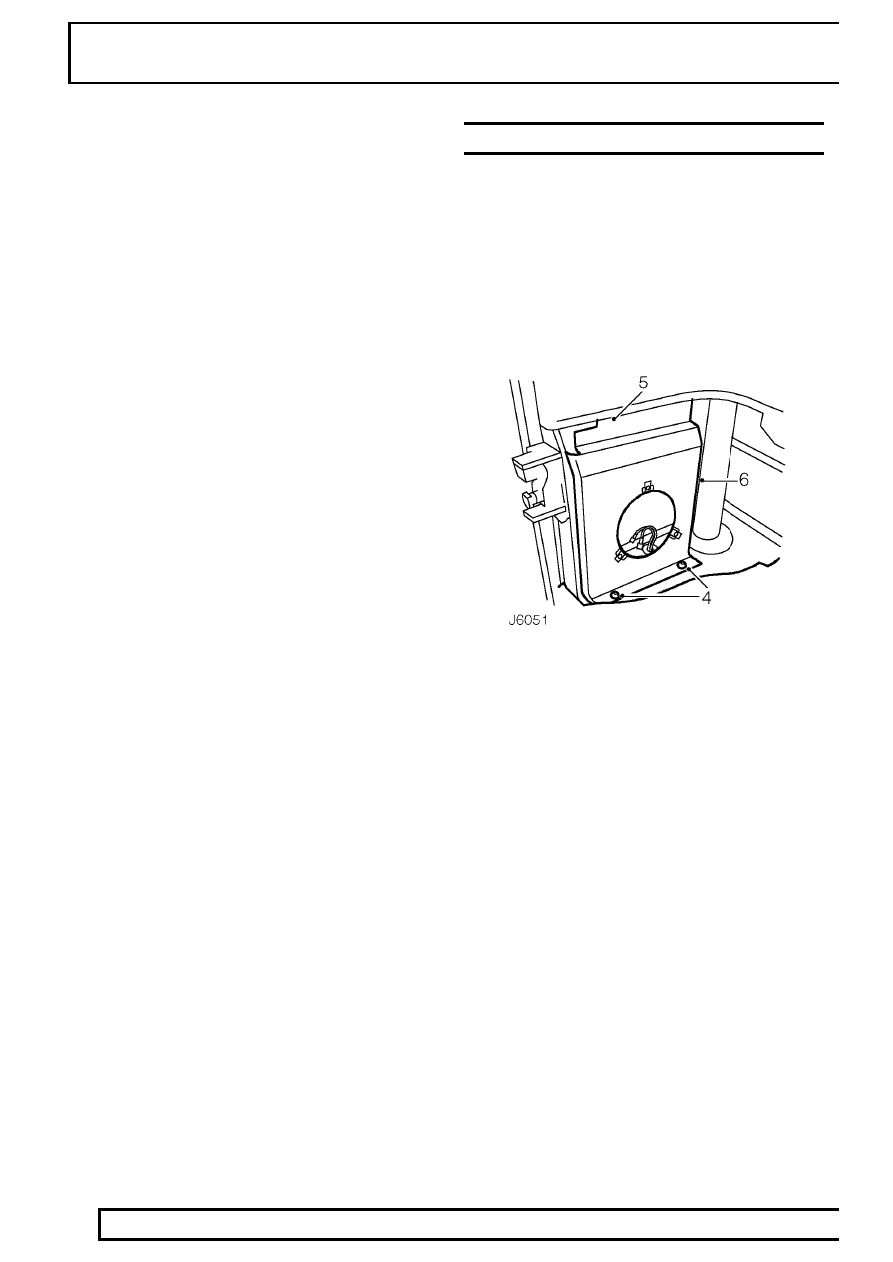

REAR SPEAKER PANEL

Service repair no - 76.13.11

Remove

1. Raise seat cushion and fit stowage strap.
2. Remove rear end trim panel.

See rear end trim

panel - hard top

3. Remove rear speaker.

See ELECTRICAL,

Repair, rear speaker

4. Peel back carpet and remove 2 screws securing

speaker panel to wheelarch.

5. Prise top edge of panel down to release from

body channel.

6. Remove speaker panel.

Refit

7. Position speaker panel on wheel arch.
8. Press top edge of panel down firmly and locate

under body channel.

9. Secure speaker panel to wheel arch with screws

and reposition carpet.

10. Fit rear speaker.

See ELECTRICAL, Repair,

rear radio speaker

11. Fit rear end trim panel.

See rear end trim

panel - hard top

CHASSIS AND BODY

33

REPAIR

WINDSCREEN GLASS

Service repair no - 76.81.01

Remove

1. Remove windscreen wiper arms.

See WIPERS

AND WASHERS, Repair, Wiper arm

2. Remove rear view mirror.

See Interior rear

view mirror

3. Remove 2 screws from each side and release ’A’

post finishers.

4. Cover windscreen demist vents with tape to

prevent ingress of glass particles.

5. From the outside: Free lip of the sealing rubber

from sealant along top of frame and down each
side.

6. With an assistant supporting the glass from

outside and starting at a top corner, press
windscreen glass outwards and release sealing
rubber from flange.

7. Remove sealing rubber from glass.

WARNING: If glass has splintered, protect
the eyes and use protective gloves.

8. If windscreen has broken, ensure that all

particles of glass are removed. Use a vacuum
cleaner to remove glass from fascia, carpets and
seats.

9. Check frame for distortion and damage to flange,

dress and true flange as necessary. Apply
primer to any bare metal.

10. Remove particles of glass and examine sealing

rubber for cuts and damage, renew as nessary.

Refit

11. Lay glass on felt covered supports, DO NOT

stand on edge.

CAUTION: Any chipping of glass edge may
develop into cracks.

12. Apply a soap solution to glazing channel of

sealing rubber.

13. Align sealing rubber to glass and fit by working

around glass and easing sealing lips over glass
edge.

14. Insert a cord around the flange channel of

sealing rubber so that ends cross over at the
bottom.

15. Apply a soap solution around sealing rubber to

aid fitment.

16. Place glass assembly against frame ensuring

sealing rubber has equal overlap all round with
draw cord over bottom of flange.

17. Assistant from outside, press sealing rubber

firmly against flange and use cord to pull lip of
seal over flange.

18. Carefully work around sealing rubber and

equalize seal to glass and flange.

19. Apply a bead of windscreen sealant under

outside sealing lip, along each side and across
the top.

20. Fit rear view mirror.

See Interior rear view

mirror

21. Fit ’A’ post finishers.
22. Remove tape from demist vents.
23. Fit windscreen wiper arms.

See WIPERS AND

WASHERS, Repair, Wiper arm
