TRANSFER GEARBOX

1

FAULT DIAGNOSIS

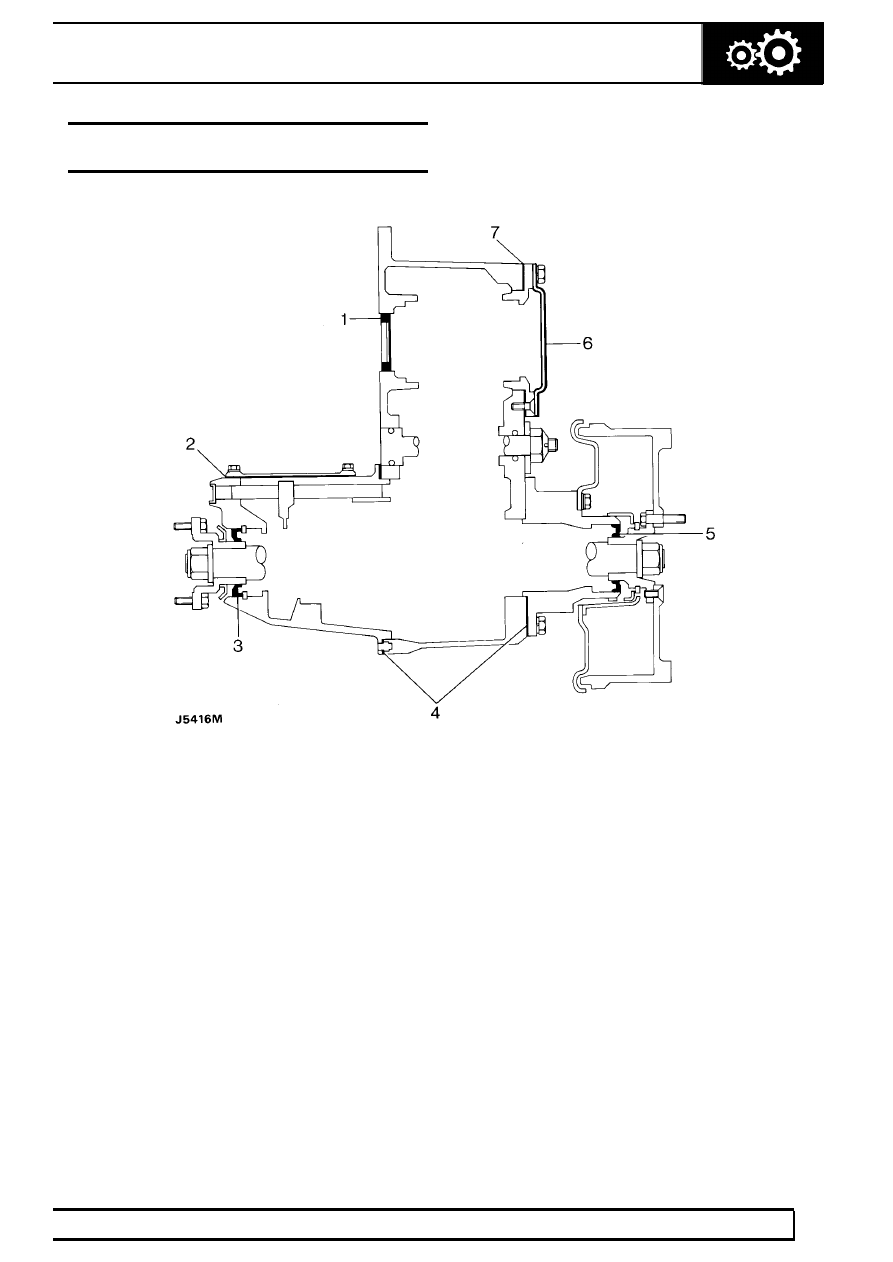

LT230Q TRANSFER GEARBOX - OIL SEAL
LOCATIONS

1. Input seal.
2. Cover plate joints.
3. Front output seal.
4. Front and rear housing joint faces.

5. Rear output seal.
6. Power take off cover plate joint.
7. Bearing plate joint.

41

TRANSFER GEARBOX

2

FAULT DIAGNOSIS

OIL LEAKS

Verify that oil leak is from transfer box and not main
gearbox before proceeding with checks.

Prior to road test

1. Check oil level in transfer box is correct.
2. Check tightness of level and drain plugs.
3. Check breather system for blockage. To validate

system pipe must be removed, inspected,
rectified as necessary and refitted.

4. Remove all traces of oil from exterior of transfer

box.

Take vehicle for short road test.

1. Identify source of leaks and rectify as follows.

Front or rear output seal leaking:-

1. Drain oil and remove leaking output flange.
2. Inspect seal track on flange for surface damage.

If damaged renew component.

3. Remove and discard oil seal.
4. Inspect seal locating bore and remove any sharp

edges which may damage new oil seal.

5. Fit new seal.
6. Fit output flange and all other parts.
7. Add oil to correct level into gearbox.

See

LUBRICANTS, FLUIDS AND CAPACITIES,
Information, Recommended Lubricants and
Fluids

Cover plate sealant leaking.

1. Drain oil and remove leaking cover plate.
2. Remove all traces of joint sealant from both joint

faces.

3. Degrease all components and apply a thin film of

Hylomar sealant, to both joint faces.

4. Apply thread sealant to bolts which come into

contact with gearbox oil.

5. Refit cover plate.

CAUTION: Care must be taken not to
overtighten fixings.

Leak between main and transfer gearboxes.

1. Site vehicle onto a ramp [hoist].
2. Select neutral in transfer box and select 4th gear

in main gearbox.

3. Run engine at 2000 rpm with clutch/drive

engaged.

4. Observe joint between main and transfer boxes.
5. If oil leak is found establish if it is gear oil.
6. If so, leak is originating from transfer box.
7. Check two inner (main/transfer) bolts are oil

tight, as these holes are tapped into the main
transfer case.

8. Remove transfer box to inspect mainshaft collar

seal track condition, and front face of transfer
case for porosity.

See Repair, LT230Q

Transfer Gearbox

9. If these areas require servicing, transfer gearbox

input seal must also be renewed.

CAUTION: Avoid damaging new seal lip
and ensure seal is fitted flush with
machined face. Also ensure new seal is

not damaged when refitting transfer gearbox.

10. If red A.T.F type oil is seen leaking during

workshop test, investigate main gearbox for
cause of leak.

Detent plug or electrical switch leaks.

1. Detent plugs and electrical switches do not

usually leak. It must be noted that they fit into
open tapped holes in transfer case and therefore
should be considered when looking for source of
leak.

TRANSFER GEARBOX

1

REPAIR

LT230Q TRANSFER GEARBOX

Service repair no - 41.20.25/99

Remove

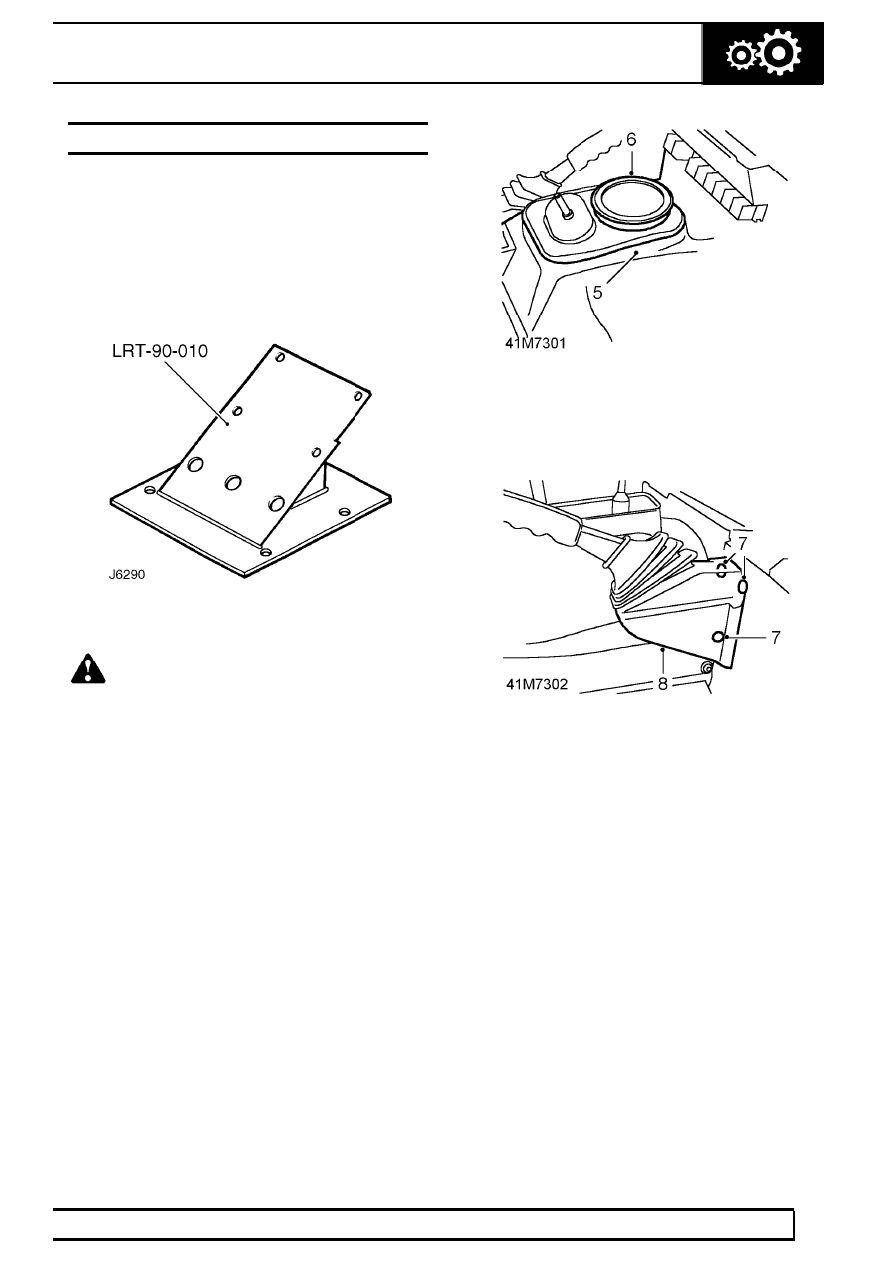

The transfer gearbox should be removed from
underneath the vehicle, using a hydraulic hoist and
adaptor plate LRT-99-010.

WARNING: Where use of a transmission
hoist is necessary, it is absolutely
essential to follow the manufacturers’

instructions to ensure safe and effective use of
the equipment.

1. Position vehicle on a ramp [hoist].
2. Select LOW range gear and leave vehicle in

neutral.

3. Disconnect battery negative lead.
4. Remove centre console.

See CHASSIS AND

BODY, Repair, centre console

5. Remove carpet from transmission tunnel.
6. Remove high-low selector housing cover from

transmission tunnel.

7. Remove 3 trim studs securing handbrake lever

gaiter.

8. Release handbrake lever gaiter for access to

handbrake cable linkage.

41

TRANSFER GEARBOX

2

REPAIR

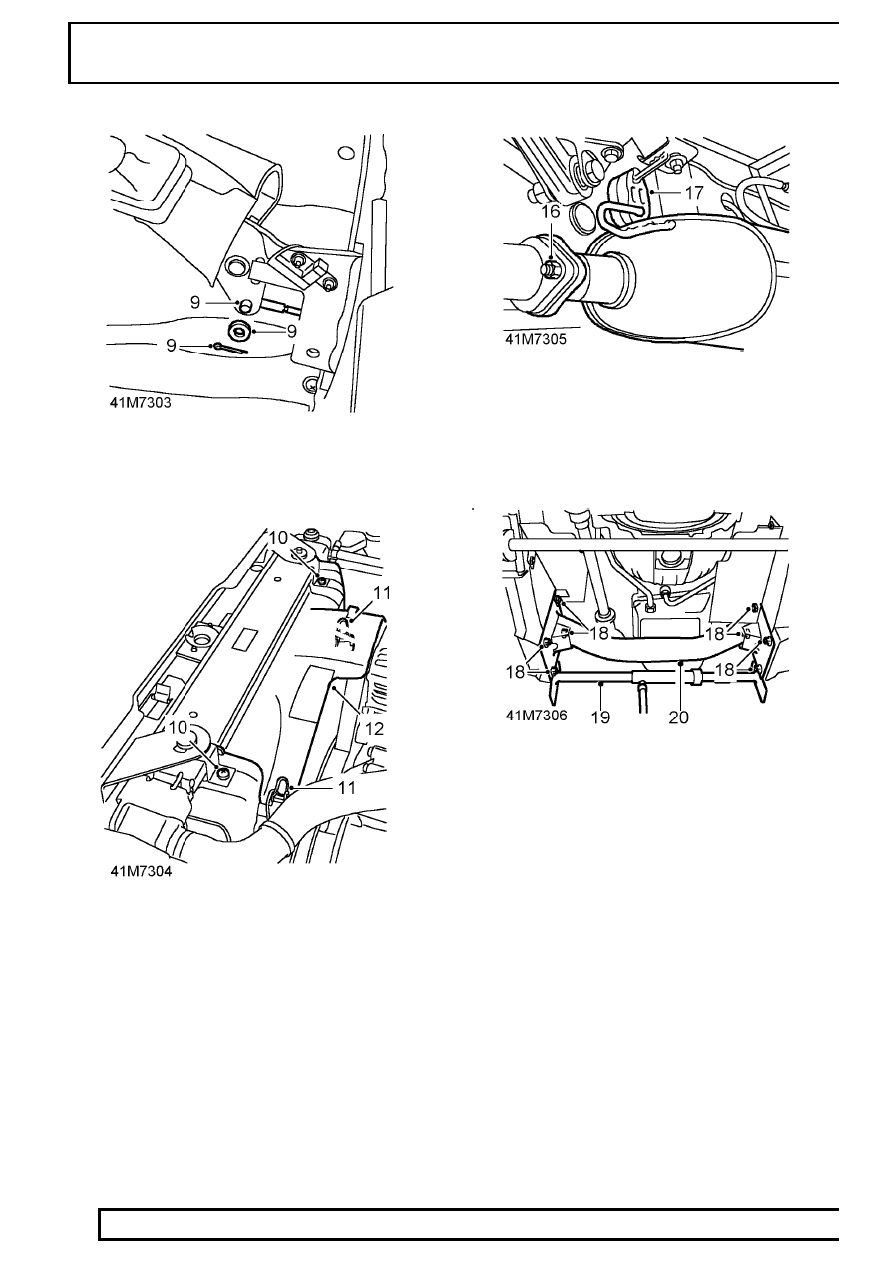

9. Remove split [cotter] pin and clevis pin securing

handbrake cable to lever.

10. Remove 2 screws securing fan cowl to upper

retaining brackets.

11. Release 2 clips securing upper fan cowl.
12. Remove upper fan cowl.
13. Raise ramp [hoist].
14. Drain transfer gearbox oil.

See SECTION 10,

Maintenance, under vehicle maintenance

15. Remove exhaust front pipe.

See EMISSION

CONTROL, Repair, front pipe/catalytic
converter

16. Remove 2 nuts securing intermediate pipe to tail

pipe.

17. Release intermediate pipe from tail pipe and

remove from mounting.

18. Remove 8 bolts securing chassis crossmember.
19. With assistance and using a body jack between

chassis longitudinals, jack chassis sufficiently to
enable removal of crossmember.

20. Remove crossmember.
21. Remove body jack.
