ELECTRICAL

13

DESCRIPTION AND OPERATION

Passive Immobilisation

Passive immobilisation occurs when the key is removed from the ignition switch and the drivers door is opened,
after a period of 30 seconds the engine will become immobilised. If the ignition is turned off or the key is removed
from the ignition switch and drivers door is not opened, the engine will become immobilised after 5 minutes.

The passive immobilisation system operates in conjunction with the transponder coil located around the ignition
switch barrel. The transponder coil emits an electro magnetic waveform signal which excites the remote handset
into transmitting a remobilisation signal. When remobilisation is requested, the anti-theft alarm ECU transmits an
appropriate code to the ECM on Td5 models or the engine immobilisation ECU on 300Tdi models.

Active immobilisation

Active immobilisation is only invoked when the vehicle is locked using the remote handset. Active immobilisation
performs the same engine disable functionality as the passive immobilisation previously described, but includes
full CDL and activation of perimetric and volumetric alarm modes.

86

ELECTRICAL

14

DESCRIPTION AND OPERATION

Emergency Key Access (EKA)

If the vehicle is in an immobilised condition and the remote handset is not available or inoperable, an EKA
procedure using the vehicle key is available to remobilise the engine systems. The EKA code is supplied with the
vehicle and is shown on the security card supplied with the owners handbook.

NOTE: This feature is only available in markets where full alarm functionality is specified.

The EKA code involves the input of a unique four digit code which is entered using the ignition switch and the
drivers door switch. Note that the alarm sounder will operate as soon as the drivers door is opened and will
continue until the sequence is successfully completed.

To enter the code (2, 3, 4, 5 for example) perform the following steps:

1. Remove the handset from the key ring and position the handset well away from the ignition switch when

entering the code.

2. Open the driver’s door and immediately insert the key in the ignition switch and turn the ignition switch to

position II. Hold this position until the alarm sounds, then switch the ignition off (position 0) and close the
driver’s door.

3. Enter the first digit of the code. Turn the ignition on (to position II) and then off twice. Open and close the

driver’s door to enter the first digit.

4. Enter the second digit. Turn the ignition on and then off, three times. Open and close the driver’s door to

enter the second digit.

5. Enter the third digit. Turn the ignition on and then off, four times. Open and close the driver’s door to enter

the third digit.

6. Enter the fourth digit. Turn the ignition on and then off, five times. Open and close the driver’s door to enter

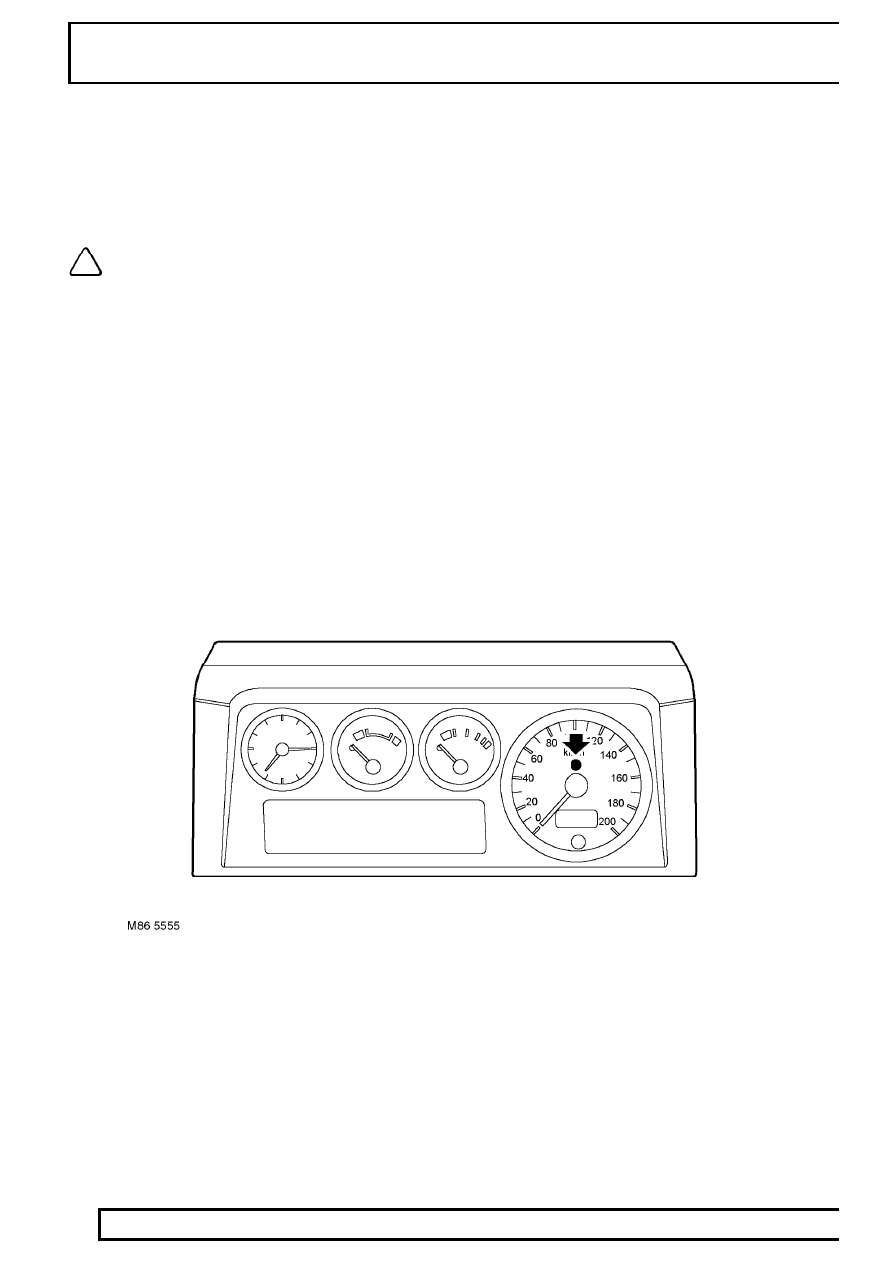

the fourth digit. If the code has been entered correctly, the alarm LED in the instrument pack will extinguish
and the engine can be started after the last closure of the driver’s door.

If a digit is incorrectly entered, holding the ignition switch in the on position for more than 5 seconds will reset the
sequence. The code must then be re-entered from the beginning.

If the EKA code is correctly entered, the security LED will illuminate for 1 second, the immobilisation will be
disabled and the alarm sounder will cease to operate.

If the EKA code is incorrectly entered, the alarm sounder will sound twice and the correct code must be
re-entered, If the EKA code is incorrectly entered three times the system invokes a 30 minute lockout. This is
signalled by the LED flashing with a long illuminated period followed by a short extinguished period for the lockout
duration.

NOTE: Disabling the alarm and immobilisation system using the EKA procedure is only valid for
one ignition on/off cycle. When the ignition is switched off, the immobilisation system will be
activated after a period of 30 seconds. If the remote handset is still unavailable, the EKA

procedure will have to be repeated each time the vehicle is to be driven.

ELECTRICAL

15

DESCRIPTION AND OPERATION

CENTRAL DOOR LOCKING (CDL) - FROM 02MY

The Central Door Locking (CDL) system is a new feature for 2002MY Defender.

NOTE: CDL operates all doors on Station Wagon and County Station Wagons. On all other
Defender 2002MY variants, CDL operates on the driver and front and rear passenger doors only.

General

CDL operates on all doors, including the tail door and is operated by pressing the appropriate button on the
remote handset, using the vehicle key in the drivers door lock or using the drivers door sill button.

The CDL system introduces electrically operated door latches which are controlled by the anti-theft alarm ECU,
located behind the instrument pack. The anti-theft ECU receives a permanent power supply from fuse 6 in the
passenger compartment fuse box. Each CDL latch motor is connected by two wires to the anti-theft ECU which
alternately supplies power and earth connections to drive each motor to the lock or unlock positions.

If the latch motors are continually operated in a short period of time, the anti-theft ECU will suspend all CDL latch
motor operation for 15 seconds to prevent the motors from overheating. Before suspension occurs the anti-theft
ECU ensures that all the doors are left in the unlocked condition.

If the vehicle is locked, and the key is in the ignition switch or the ignition is on and the anti-theft alarm ECU inertia
switch is tripped, all doors will be unlocked immediately and the hazard warning lamps will operate. To prevent
accidental relocking, all latch motors will be inhibited until the anti-theft ECU senses that the drivers door is
opened with the key removed from the ignition switch.

Locking of the vehicle using the remote handset is inhibited with the key in the ignition switch.

Slam Locking

With the introduction of CDL, slam locking of the drivers door is disabled. If an attempt is made to slam lock the
vehicle, the anti-theft alarm ECU will unlock all doors.

CDL Using the Drivers Door Sill Button

Each door has a sill button to allow that door to be individually locked from inside the vehicle. The drivers door sill
button has additional functionality which allows all doors to be locked from inside the vehicle from this one button.

When the driver door sill lock button is depressed, the CDL system enters a sill locked state, where all doors are
locked but immobilisation and perimetric and volumetric sensing is suspended. CDL using the drivers sill lock
button can be achieved with or without the key in the ignition switch and without the ignition being on.

If the CDL is in the sill locked state and the lock button on the remote handset is pressed, the volumetric and
perimetric functions of the alarm system will become active and active engine immobilisation will be invoked.

86

ELECTRICAL

16

DESCRIPTION AND OPERATION

CDL Using the Key

The driver and the passenger front doors are fitted with key barrel locks. Using the vehicle key in the passenger
door will only lock or unlock that door. Using the key in the drivers door will operate the CDL system and lock or
unlock all doors.

NOTE: The passenger door key barrel is connected to the door latch and has no electrical input to
the anti-theft alarm ECU. The driver door key barrel is also connected to the door latch and its
operation is monitored by the ECU only via the latch motor and the two wires connected to it.

When the vehicle is locked using the key in the drivers door, only CDL and perimetric protection is invoked.
Volumetric protection and active immobilisation is not initiated.

CDL Using the Remote Handset

The remote handset has two buttons; lock and unlock. A single press on the lock button will lock all doors and
invoke perimetric and volumetric protection and active immobilisation. Remote locking is inhibited if the
transponder coil senses that the key is in the ignition switch.

When the vehicle is locked, a single press of the unlock button will unlock all doors and disable perimetric and
volumetric protection. Immobilisation is only disabled using the transponder coil and the remote handset or the
EKA procedure.

Security LED

In addition to the alarm system status indications, the security LED also displays CDL system status.

The system confirms that the drivers door is open by illuminating the LED for the 10 second confirmation period. If
any other door or the bonnet is open, the LED remains unlit for the 10 second confirmation period. After the 10
second confirmation period the LED reverts to the slow flash deterrent mode if the alarm is armed.
