ELECTRICAL

17

DESCRIPTION AND OPERATION

Interior Lamp Functionality

The anti-theft alarm ECU controls the interior lamp functionality. When the lamps are extinguished, they fade out
to the off condition over a 2 second period.

The lamps are turned on by:

•

Disarming the alarm using the remote handset

•

Opening any door.

When the lamps are on, they will be extinguished by the following actions:

•

If all doors are closed, the lamps will be extinguished after a 15 second delay period

•

If any door is left open, the lamps will be extinguished after an 8 minute delay period

•

If one of the above delay periods is active and the ignition is switched on or the alarm is armed, the lamps will
be extinguished.

ANTI-THEFT ALARM SYSTEM SELF TEST

The anti-theft alarm ECU has a self test feature which allows all alarm inputs to be tested. To enter self test mode
the following steps must be completed as follows:

1. Ensure that the driver’s door is closed and the driver’s window is open
2. Open the bonnet and with assistance depress and hold the bonnet switch
3. Release the bonnet switch and within 0.5 seconds turn the ignition switch on to position II
4. Quickly open the driver’s door
5. Turn the ignition switch to the off position
6. Turn the ignition switch back to position II
7. If the self test mode has been entered successfully, confirmation will be given by the alarm sounder. If the

ECU has not entered self test mode, repeat the above procedure.

Once in self test mode, the following test inputs will cause the security LED to illuminate and the engine
immobilised warning lamp and the hazard warning lamps to flash. When an input is operated, non illumination of
the security LED, the engine immobilised warning lamp and the hazard warning lamps indicates a fault for that
input.

Perform the following steps to test each input for correct operation:

•

Close and open the drivers door

•

Open and close each of the passenger doors and the tail door in turn

•

Close and open the bonnet (depress switch if bonnet still open)

•

With drivers door closed, lock and unlock the driver’s door using the vehicle key if spare key available. If spare
key is not available, operate driver’s sill button through open window

•

Press the unlock button of the remote handset. This enters the volumetric self test mode and all other inputs
will be disabled. Make a movement inside the vehicle. When the volumetric sensor is triggered the security
LED will flash.

To exit the self test mode, turn the ignition switch to the off position.

86

ELECTRICAL

18

DESCRIPTION AND OPERATION

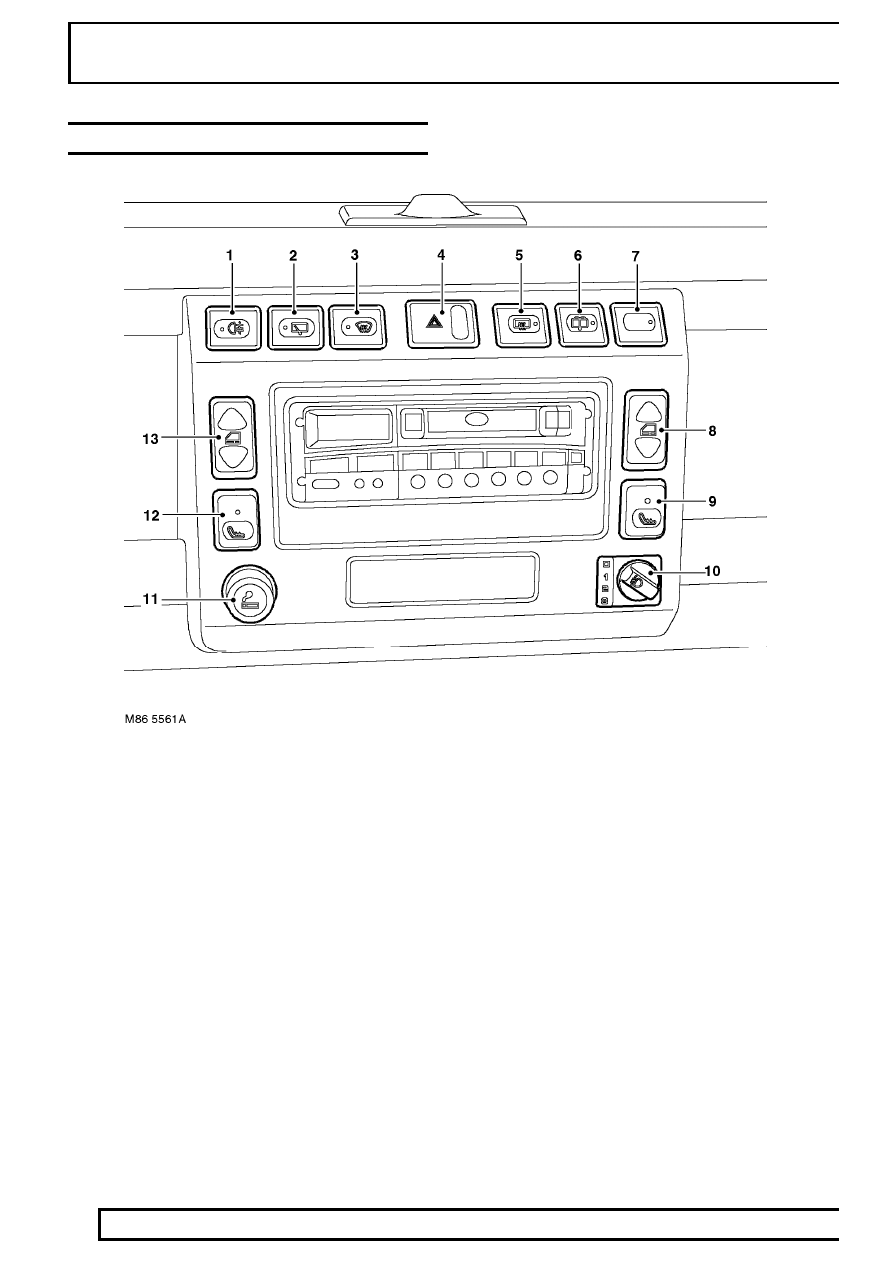

FASCIA CONSOLE

1. Rear fog lamp switch
2. Rear wiper switch
3. Heated front screen switch (if fitted)
4. Hazard warning lamp switch
5. Heated rear window switch
6. Rear washer switch
7. Front fog lamps switch (if fitted)

8. RH front window switch
9. RH heated front seat switch (if fitted)

10. Headlamp levelling control switch
11. Cigar lighter (if fitted)
12. LH heated front seat switch (if fitted)
13. LH front window switch

ELECTRICAL

19

DESCRIPTION AND OPERATION

For 02MY a new fascia console has been introduced to accommodate the additional switches for electric windows
etc.

The console comprises a plastic moulding secured to the fascia with five screws. The new console allows existing
switches to be repositioned and has provided the opportunity to commonise the switches with other Land Rover
models. The switches and components located in the console are as follows:

•

Cigar lighter (if fitted)

•

Headlamp levelling control

•

LH and RH heated front seat switches (if fitted)

•

LH and RH front window lift switches

•

Front fog lamp switch (if fitted)

•

Rear fog lamp switch

•

Rear wash/wipe switch

•

Rear wiper switch

•

Hazard warning lamp switch

•

Heated rear window switch

•

Heated front screen switch (if fitted)

A central cut-out in the console provides for the installation of the radio, where fitted, or a coin tray for markets
without a standard radio installation.

86

ELECTRICAL

20

DESCRIPTION AND OPERATION

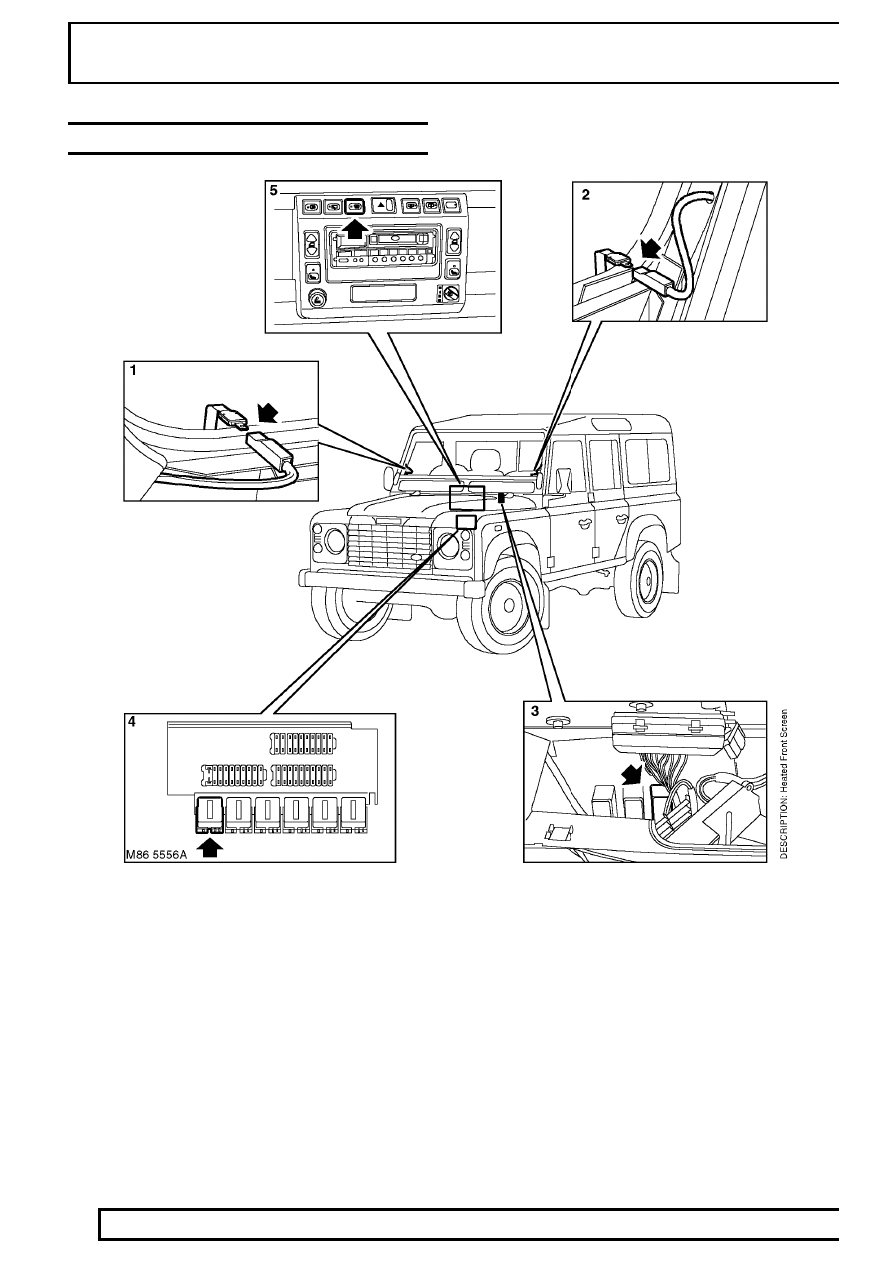

HEATED FRONT SCREEN - FROM 02MY

1. Heated front screen RH connector
2. Heated front screen LH connector
3. Heated front screen ECU (behind instrument pack)
4. Heated front screen relay (passenger compartment fuse box)
5. Heated front screen switch
