TEST 7 :

Visual and

HT Cable Checks

Examine:

Should be:

1.

Distributor Cover

Clean, dry, no tracking

2.

Coil Top

Clean, dry, no tracking

3.

HT Cable Insulation

Must not be cracked

4.

HT Cable Continuity

Must not be open

5.

Sparking Plugs

Clean, dry, and set to

marks

marks

chafed

or

perished

circuit

correct gap.

NOTE:

1.

Reluctor

Must not foul pick-up

2.

Rotor and Flash

Must

not be cracked

or leads

or

show signs

of

tracking marks.

8

REISSUED:

FEB

1993

ELECTRICAL EQUIPMENT

ALTERNATOR - TYPE A127

BATTERY

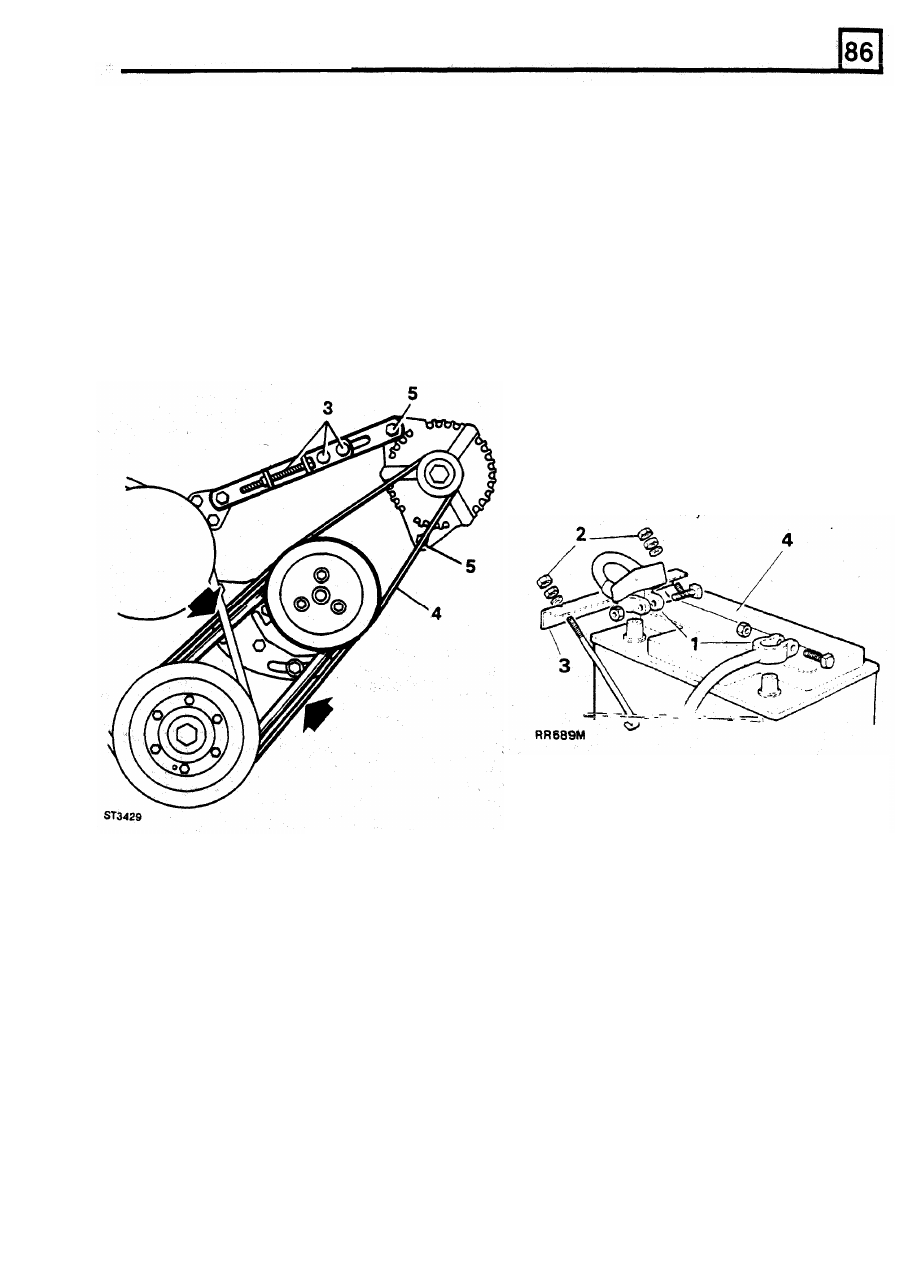

Remove  and  refit

Removal

WARNING:  During  battery  removal  or  before

carrying  out  any  repairs  or  maintenance  to

1.

Disconnect battery ground lead.

electrical  components  always  disconnect  the

2 .

Disconnect  the  electrical  leads  from  the

battery  negative  lead first.  If  the  positive  lead  is

alternator.

disconnected  with  the  negative  lead  in  place,

3.

Slacken the  two  tensioner  nuts  and  rotate the

accidental  contact  of  the  wrench  to  any

tensioner  screw  anti-clockwise to  slacken  the

grounded  metal  part  could cause a severe spark,

belt tension.

possibly  resulting  in  personal  injury.  Upon

4.

Remove the belt.

installation  of  the  battery  the  positive  lead

5.

Remove  the  two  securing  bolts  and  withdraw

the alternator  from the engine.

Remove  and  refit

should

be

connected first.

Removing

1.

Disconnect  battery  ground  lead  followed  by

2.  Release  the  four  nuts  securing  the  battery

3.

Remove the bracket from  the  studs.

4.  Remove the battery

the disconnection of  the  positive lead.

bracket in position.

Refitting

5.

Reverse the removal procedure.

Refit

NOTE:  Coat  the  battery  clamps

and

terminals

with  petroleum  jelly  before

refitting.

6.  Position n  the  alternator  on

the

engine  and  fit

7 .

Adjust

the

drive

belt

tension,

see

8.

Connect  the  electrical  leads

to

the  alternator

the securing bolts.

MAINTENANCE.

and connect the  battery.

REISSUED:

FEB

1993

9

ELECTRICAL EQUIPMENT

STARTER

MOTOR - Type

M78R

Overhaul

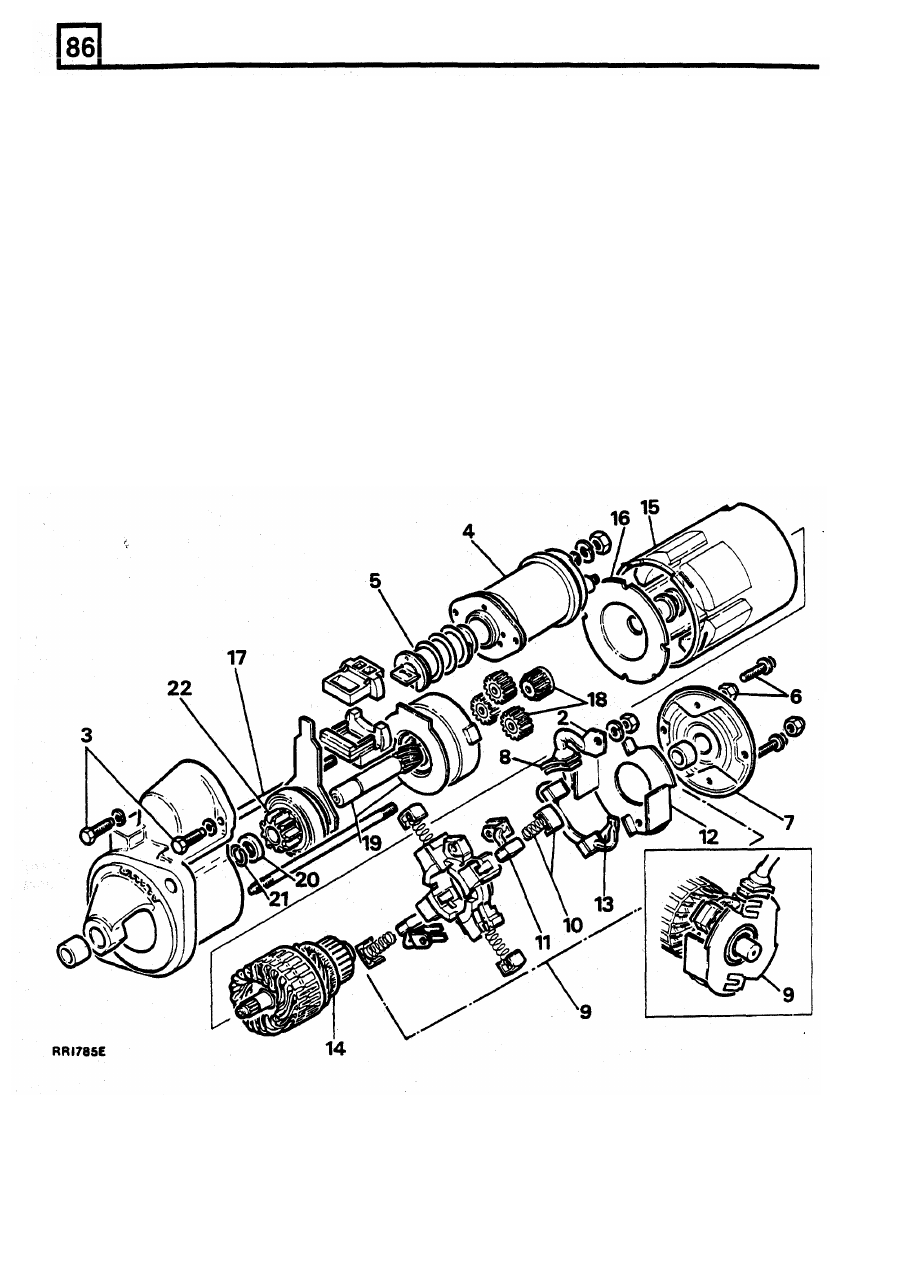

Dismantling

1.

Remove the starter  motor.

13.  Withdraw the  brushes and bus bar.

2.  Remove the  braid  between the starter  and the

solenoid terminal.

15.

Remove the yoke.

3.  Remove the solenoid fixing  screws.

16.  Remove the intermediate bracket.

4.

Withdraw  the solenoid body.

17.  Loosen and remove the through bolts from the

5.

Lift and remove the solenoid plunger.

drive end bracket.

6.

Remove  two  nuts  and  two  screws  from  the

commutator end bracket.

7.

Remove the commutator end bracket.

8.  Remove the grommet from the  yoke.
9.

Lift  the  brushbox  assembly  clear  of  the

jump  ring back towards the drive.

armature.

21.

Prise the jump ring from its locating groove.

14.  Remove the armature from  the yoke.

18.  Remove the sun and planet gears.
19.  Push  out  the  drive  shaft  sprocket  assembly

from the drive end bracket.

20.

Carefully  tap  the  thrust  collar

from

over  the

10.  Remove the brush springs.

22.

Remove  the  drive  assembly  from  the  drive

11.  Unclip and remove the earth brushes.

shaft.

12.

Remove the insulating plate.

10

REISSUED: FEB 1993

ELECTRICAL EQUIPMENT

Inspecting

Solenoid

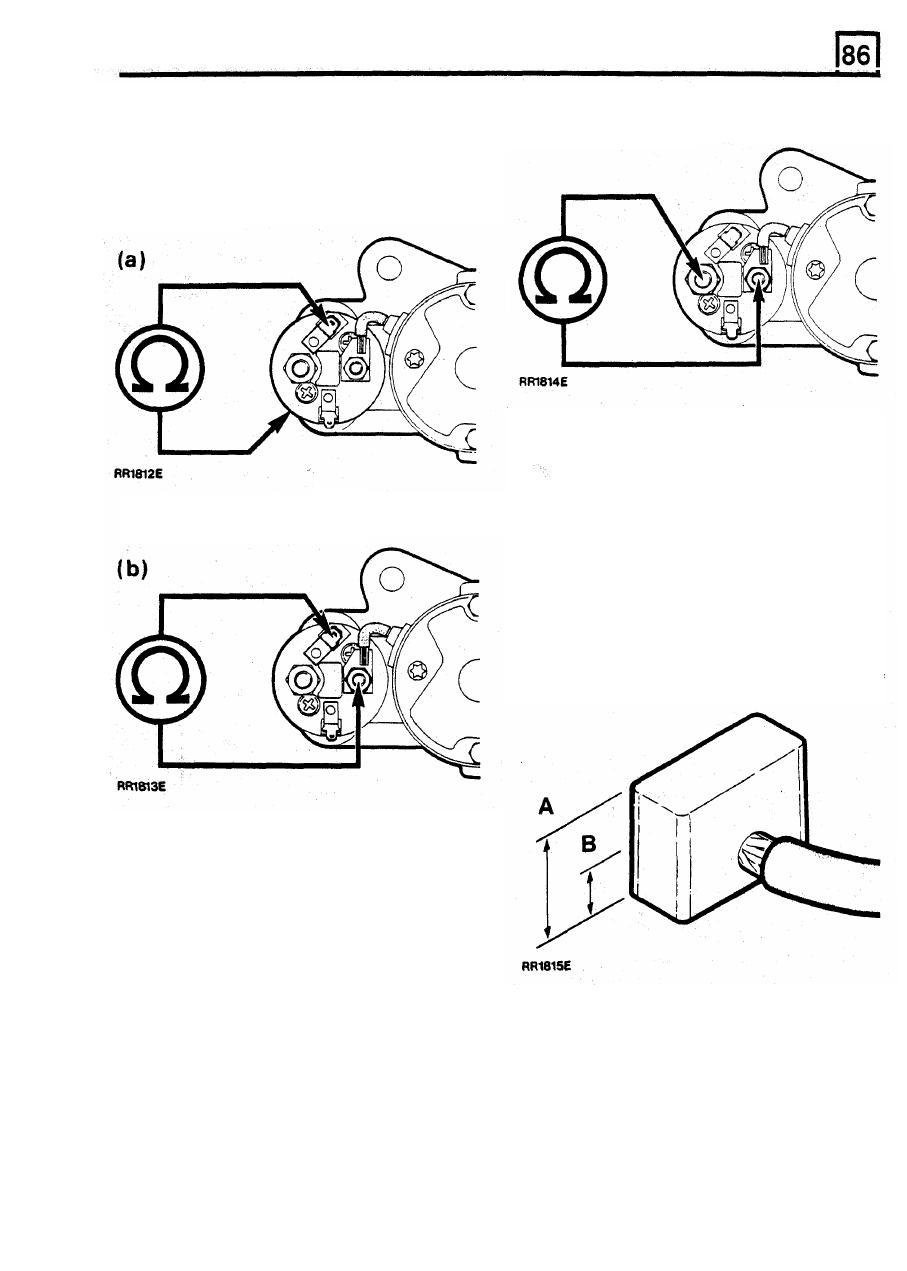

Solenoid  plunger  removed,  ohmmeter  should  read
infinity.

23.  Check  the  continuity  and  resistance  value

of

windings  by  connecting  an  ohmmeter  as
shown.

Solenoid plunger  operated by hand, ohmmeter

should read zero.

If

test  results  are  unsatisfactory,  replace  the

solenoid.

If

results are correct  proceed to  25.

(a)  Resistance  value  should  be:  1.074  ±  0.035

ohms

25.  Check  operation  of  spring  for  freedom  of

movement.

Brush gear

26.  Check  brush  springs  and  ensure  that  the

brushes move freely  in their  holders.

Clean  the  brushes  with  a  petrol  moistened  cloth,  if
required.

(b)  Resistance  value  should  be:  0.298

±

0.015

ohms

If

test  results are  unsatisfactory replace the  solenoid.

If

results are correct  proceed to 24.

24.  Check  the  contacts  by

connecting  an

ohmmeter as shown.

Brush length new, Dimension A  is 9 mm.
Minimum  brush  length,  Dimension  B  is  3.5
mm.

REISSUED: FEB

1993
