Body Closures - Door

Removal and Installation

Removal

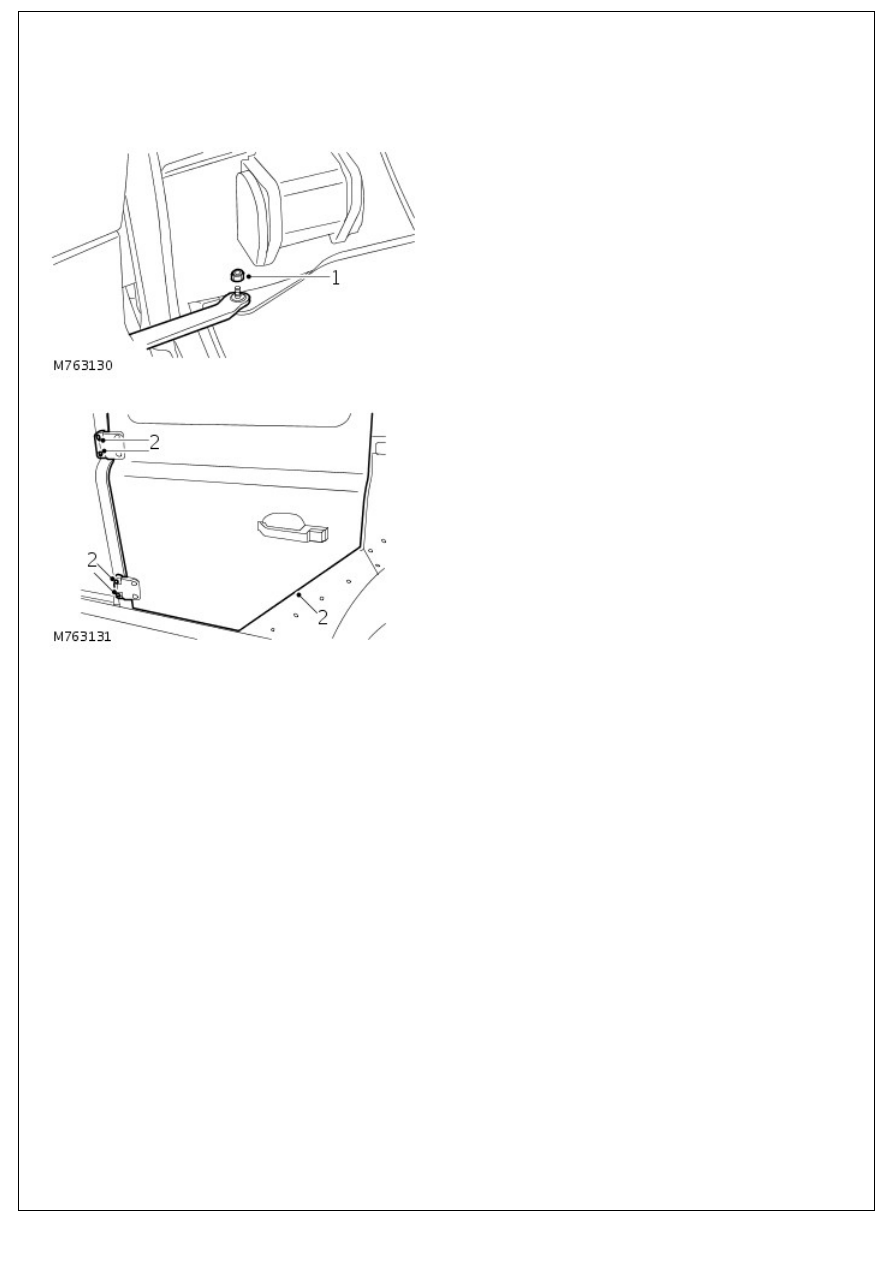

1. Remove nut securing door check strap.

2. With assistance remove 4 bolts securing door to body and

remove door.

Installation

1. With assistance position door and fit but do not tighten

bolts.

2. Align door to body aperture and tighten bolts.
3. Fit and tighten check strap nut.

Body Closures - Front Door Reinforcement Panel

Removal and Installation

Removal

1. Remove door trim panel and plastic sheet.

For additional information, refer to:

Front Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

2. Remove plastic sheet.

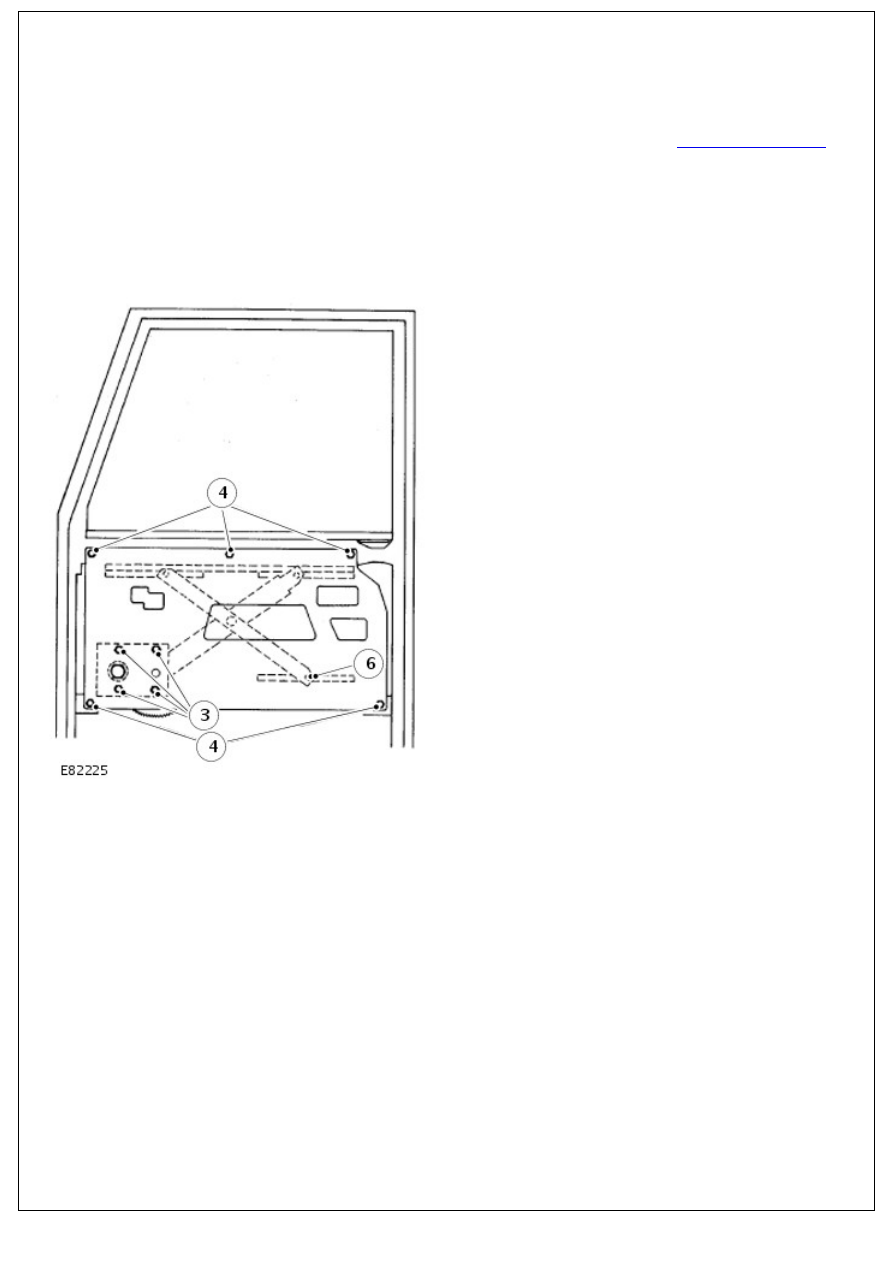

3. Remove 4 screws securing window regulator to mounting

panel.

4. Remove 5 screws securing mounting panel to door frame.

5. Release remote control lever rod from latch mechanism and

from plastic clip in mounting panel.

6. Slide window regulator arm from mounting panel channel

6. Slide window regulator arm from mounting panel channel

and remove panel with remote control lever and rod.

Installation

1. Engage window regulator arm in mounting panel channel.
2. Connect remote control rod to latch mechanism and secure

with clip.

3. Install mounting panel and retain with 5 screws.
4. Secure window regulator to mounting panel with 4 screws.
5. Raise and lower window to check for free movement.
6. Install plastic sheet, and door trim panel.

For additional information, refer to:

Front Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

Body Closures - Rear Door Reinforcement Panel

Removal and Installation

Removal

1. Remove rear door trim panel.

For additional information, refer to:

Rear Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

2. Remove plastic sheet from the door.

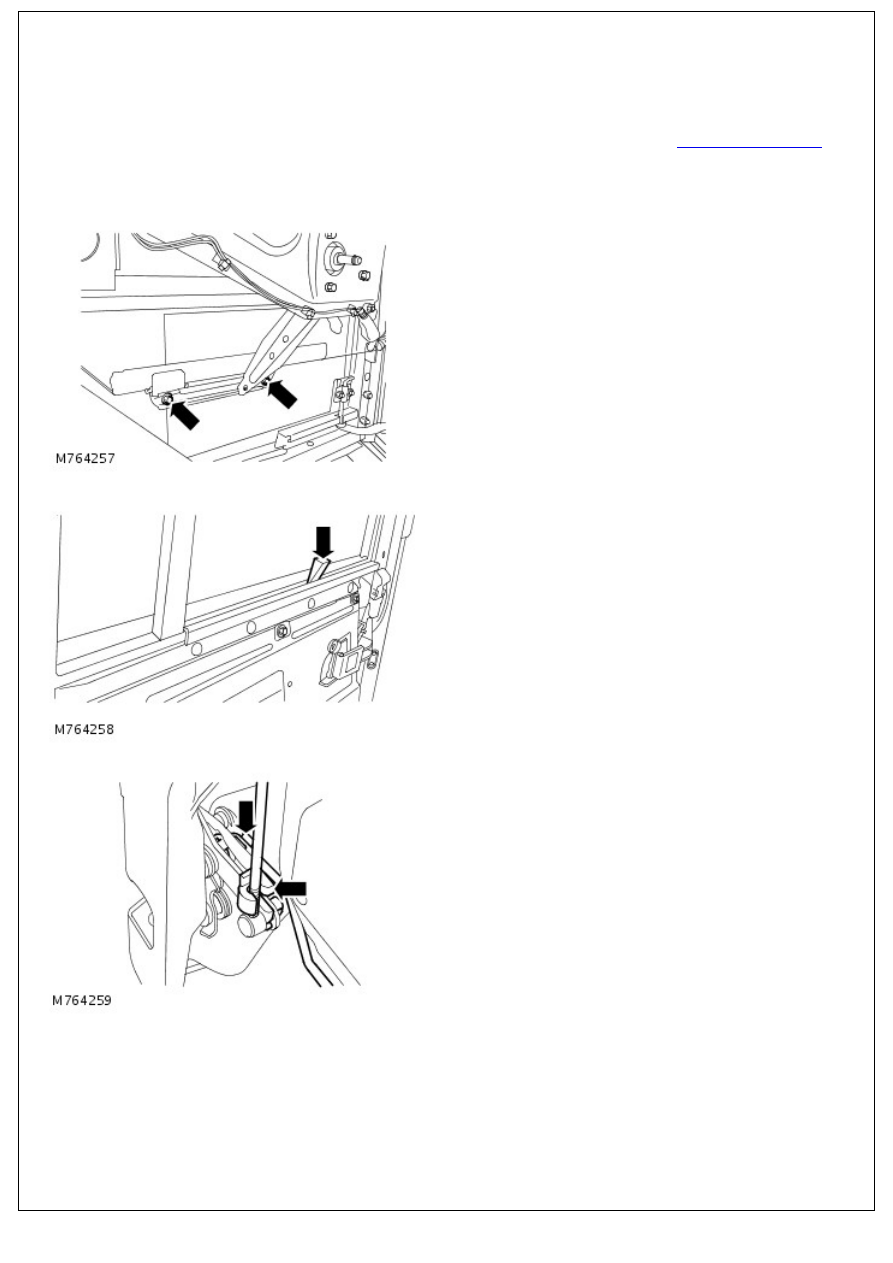

3. Lower the glass and remove 2 bolts securing door glass to

regulator.

4. Release glass from regulator, raise and wedge in raised

position.

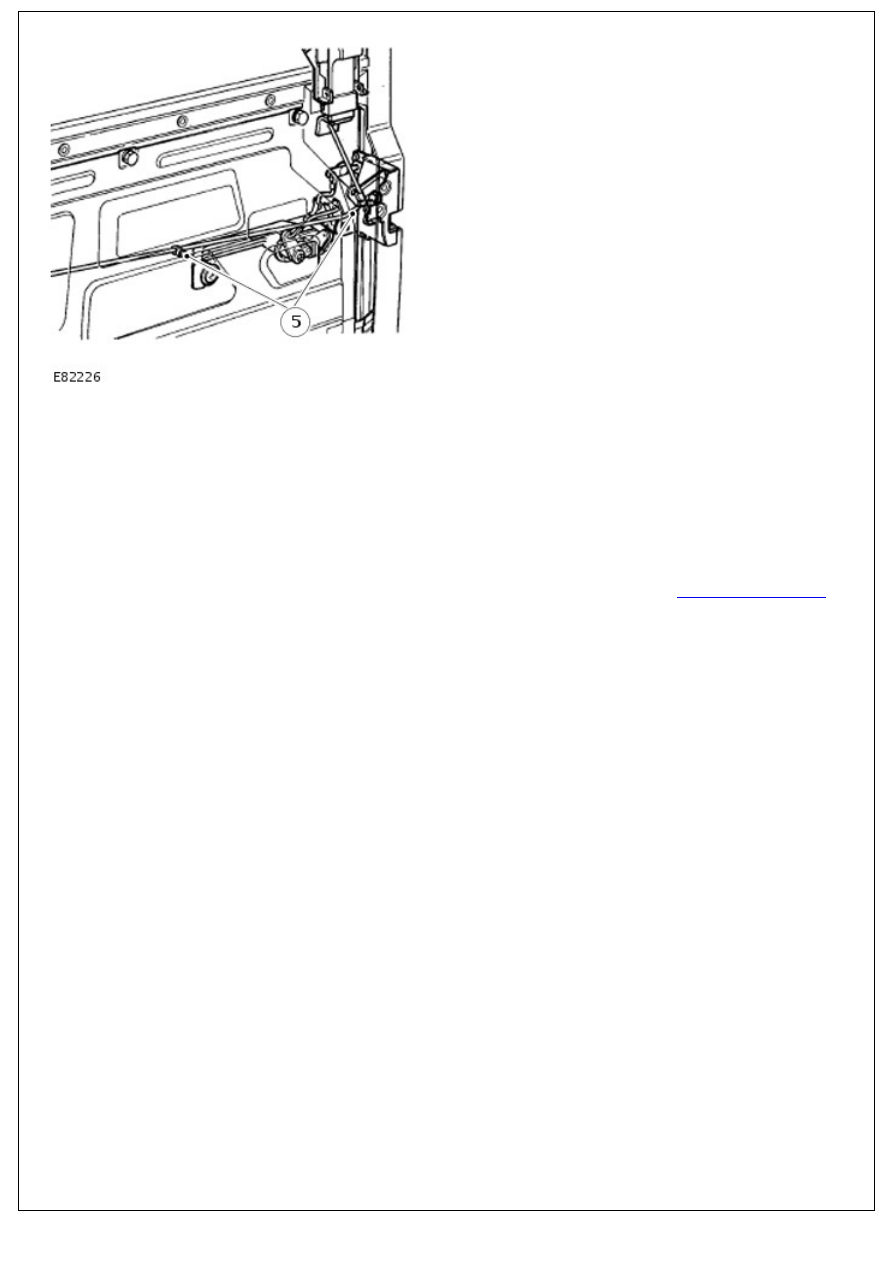

5. Release clip, detach and remove door lock motor link.

6. Release clip and disconnect interior handle link from latch

mechanism.

7. Remove clip and disconnect push button link.
