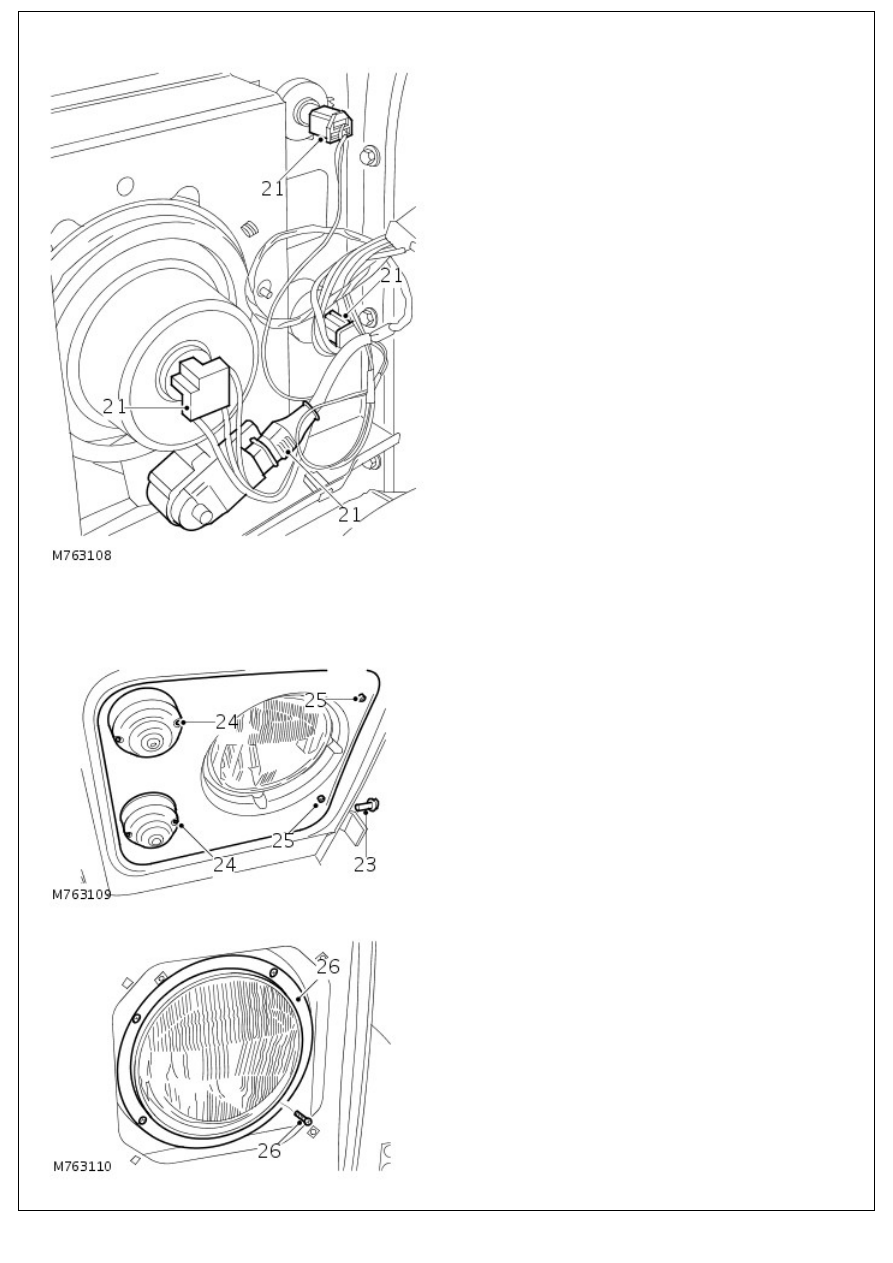

21. Disconnect headlamp, side lamp, repeater and side turn

lamp multiplugs.

22. With assistance, remove fender.
23. Remove bolt, remove grille support bracket.
24. Remove 4 screws securing side lamp and side turn lamp.

25. Remove 2 screws securing headlamp finisher to fender,

remove finisher.

26. Remove 4 screws and remove headlamp from fender,

collect sealing ring.

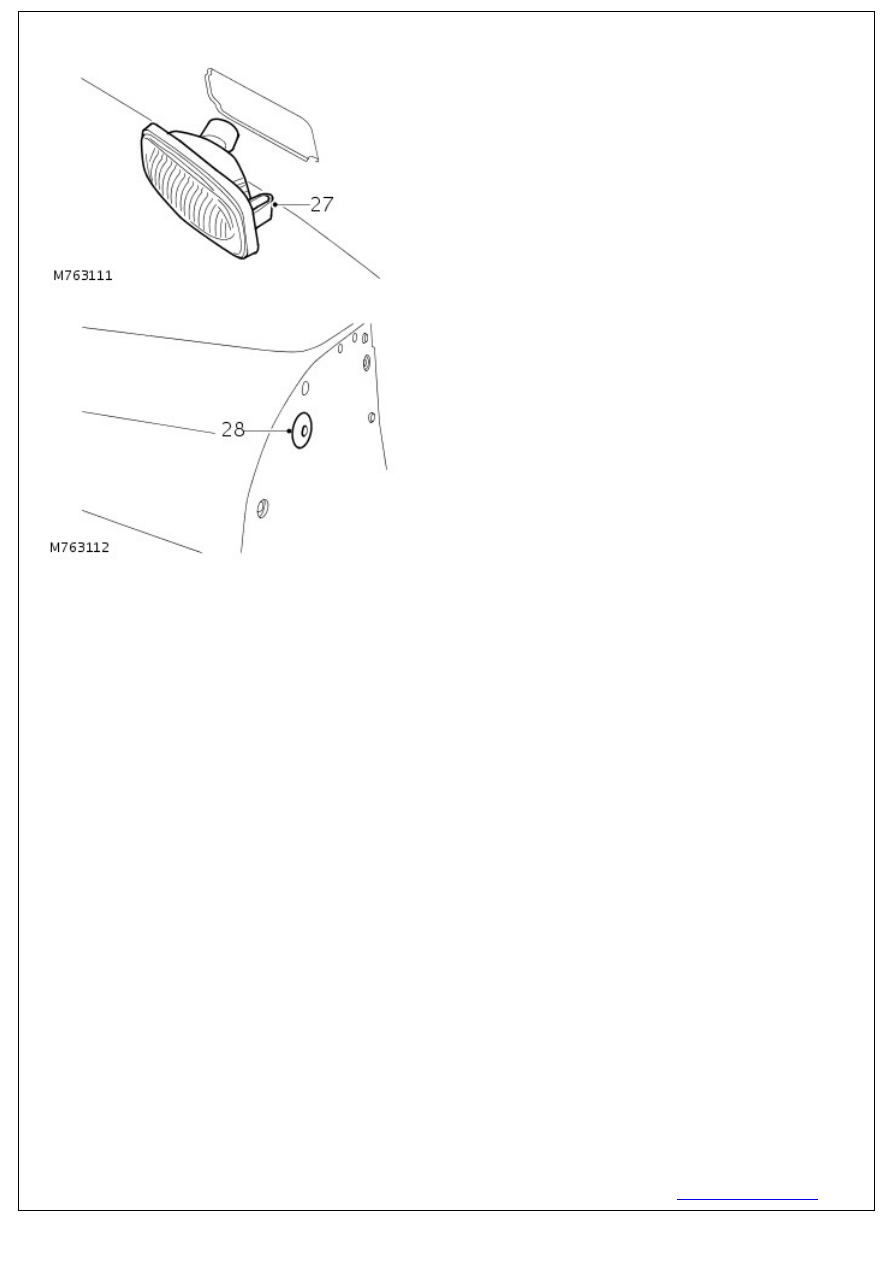

27. Release side repeater lamp from fender.

28. Remove hood cable grommet.

Installation

1. Fit hood cable grommet.
2. Fit side repeater lamp to fender.
3. Fit headlamp sealing ring, fit headlamp and tighten screws.
4. Fit headlamp finisher, side lamp and side turn lamps and

tighten screws.

5. Fit grille support bracket and tighten bolt.
6. With assistance, position and align fender to body and locate

hood cable to fender.

7. Connect headlamp, side lamp, side turn lamp and side

repeater lamp multiplugs.

8. Fit bolt securing fender to bulkhead.
9. Fit bolts securing fender to 'A' post.
10. Fit nut and bolt securing support stay to fender.
11. Fit bolt securing inner and outer fender to chassis.
12. Fit bolts securing radiator bracket to fender.
13. Fit bolts securing outer fender to inner fender.
14. Align fender and finally tighten all bolts.
15. Position wheel arch extension to fender, and fit securing

studs.

16. Position PAS reservoir to fender and tighten bolts.
17. Position expansion tank pipe and secure with studs.
18. Position EGR solenoid and tighten bolts.
19. Position heater air intake seal and fit air intake.
20. Fit heater air intake bracket and tighten bolts.
21. Fit heater air intake grille and tighten screws.
22. Align air cleaner intake elbow, tighten screws and fit grille.
23. Fit fender splash shield.

For additional information, refer to:

Fender Splash Shield

(501-02 Front End Body Panels, Removal and Installation).

24. Position hood release cable to lock and tighten screw.
25. Fit cooling fan shroud.
26. Fit radiator grille.

For additional information, refer to:

Radiator Grille

 (501-08

Exterior Trim and Ornamentation, Removal and Installation).

Front End Body Panels - Fender Splash Shield

Removal and Installation

Removal

1.

WARNING: Support on safety stands.

Raise front of vehicle.

2. Remove front wheel.
3. Support axle weight with jack.

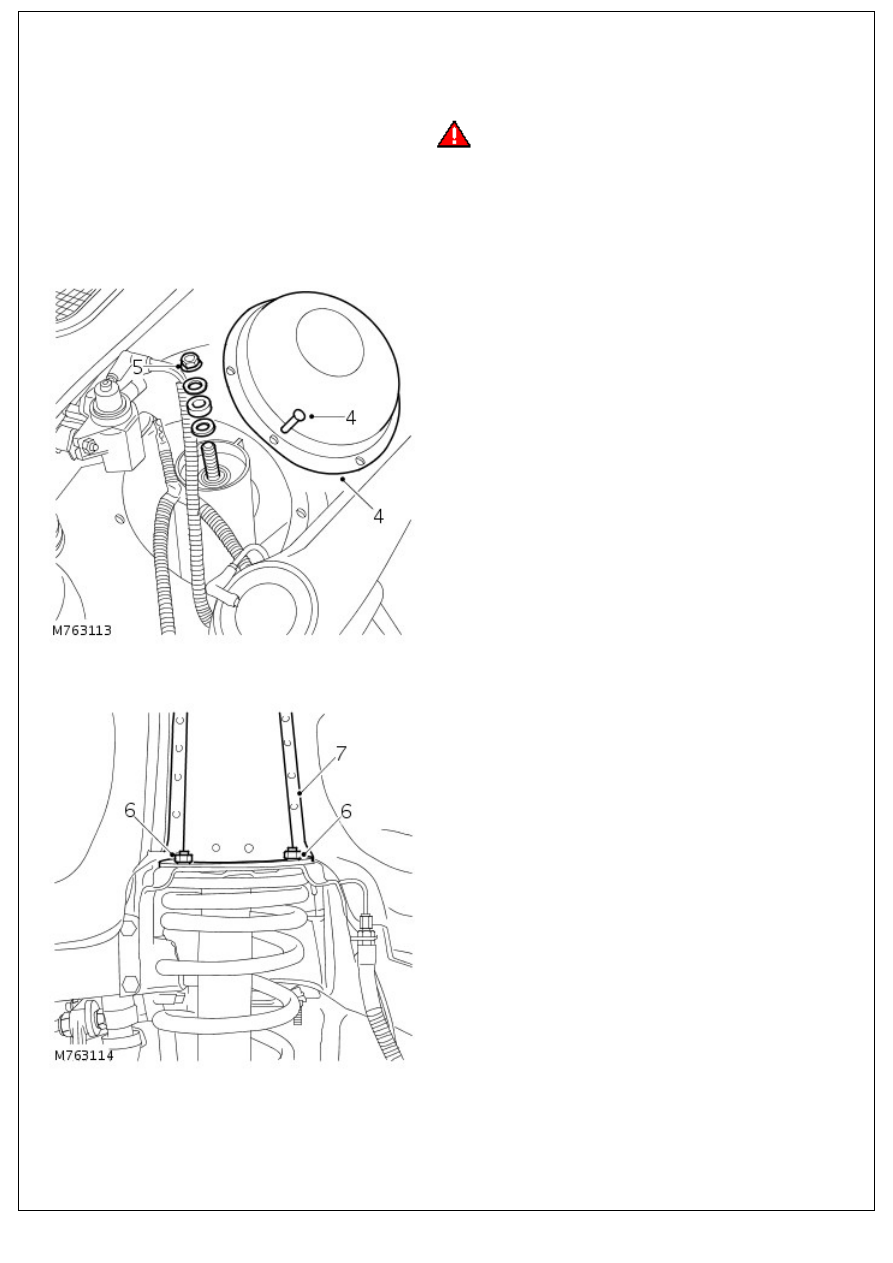

4. Remove 6 screws securing damper top cover to inner wing,

remove cover.

5. Remove nut securing damper to top mounting bracket and

collect rubber bush and 2 washers.

6. Remove 4 nuts securing damper to mounting bracket and

collect washers.

7. Remove damper top cover.

8. Remove 4 screws and 3 studs securing fender splash shield
