Defender. Manual - part 244

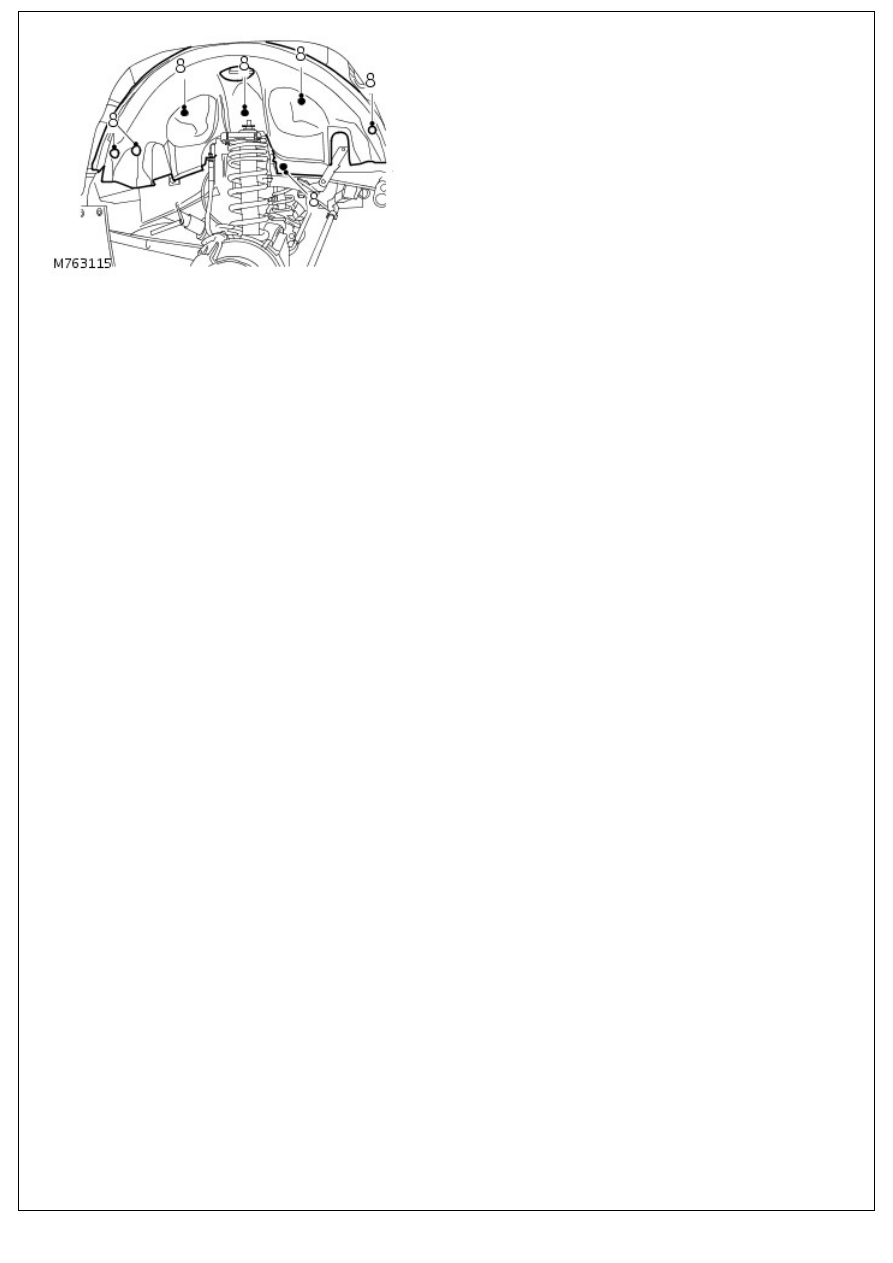

8. Remove 4 screws and 3 studs securing fender splash shield

to inner wing. Remove fender splash shield.

Installation

1. Position fender splash shield, secure with screws and studs.
2. Fit damper mounting bracket and tighten nuts.
3. Position damper to mounting bracket, fit rubber bush and

washers and tighten nut.

4. Fit damper cover to inner wing and secure with screws.
5. Fit road wheel.
6. Remove stands and lower vehicle.

Front End Body Panels - Hood

Removal and Installation

Removal

1. Remove the hood.

With assistance, remove the hood in an upwards

direction.

Installation

1. To install, reverse the removal procedure.

Make sure the hood guides are inline with the hinge

bracket.

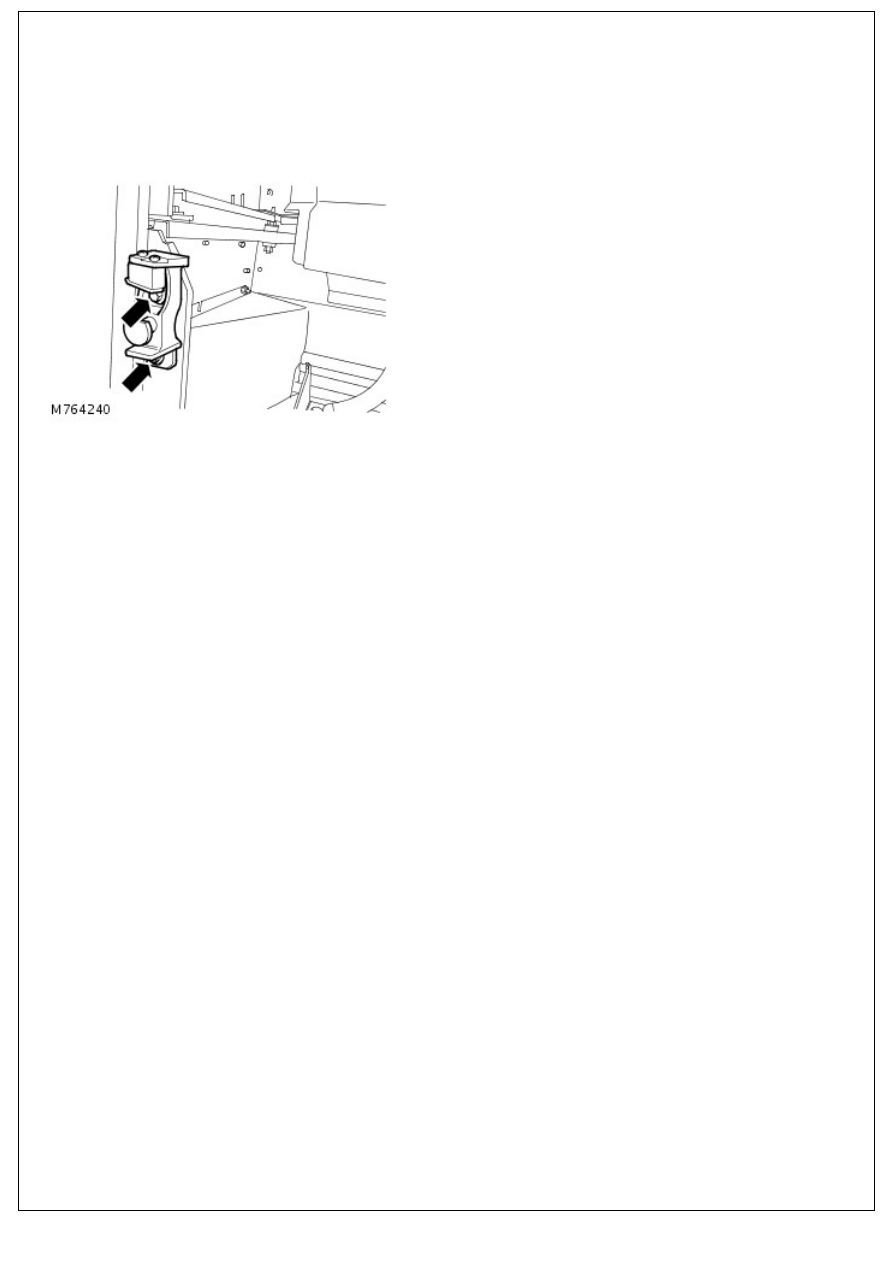

Body Closures - Taildoor Striker Adjustment

General Procedures

1. NOTE: Before adjusting the taildoor striker, ensure the spare

wheel is fitted to taildoor.

Loosen screws securing taildoor striker.

2. Adjust taildoor striker and tighten screws.

3. Close taildoor and check for correct latching with taildoor

lock.

4. Carry out further adjustment as necessary. If full adjustment

cannot be achieved carry out following.

5. Remove taildoor striker and nut plate.
6. Elongate holes in body metal which is sandwiched between

taildoor striker and nut plate.

7. Refit taildoor striker and adjust as necessary.

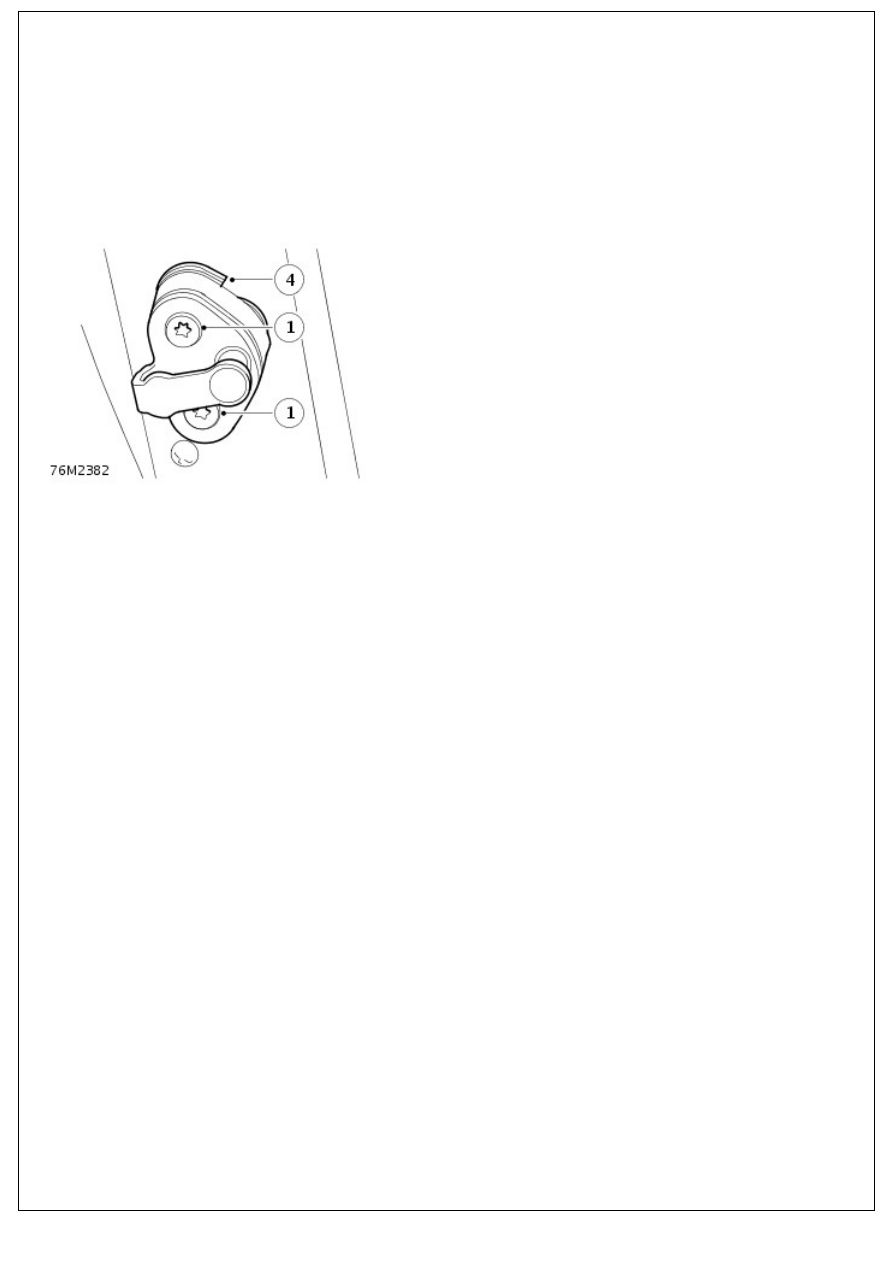

Body Closures - Door Striker Adjustment

General Procedures

• NOTE: This procedure covers adjustment of striker on front and rear doors.

1. Loosen Torx bolts securing striker to B-pillar or C-pillar.
2. Adjust alignment of striker vertically and horizontally, lightly

tighten bolts.

3. Close door, check for correct latching with door lock and for

centering on striker.

4. Add or remove packing shims as necessary. Fully tighten

bolts.

5. Carry out further adjustment as necessary. If full adjustment

cannot be achieved carry out following:

6. Remove striker and nut plate.
7. Elongate striker bolt holes in B-pillar or C-pillar to increase

movement in direction required.

8. Refit striker and adjust as necessary.
