Climate Control System - General Information - Refrigerant System Tests

General Procedures

1. Place the vehicle in a ventilated, shaded area free from

excessive draught, with the doors and windows open.

2. Check that the surface of the condenser is not restricted with

dirt, leaves, flies, etc. Do not neglect to check the surface

between the condenser and the radiator. Clean as necessary.

3. Switch on the ignition and the air conditioner air flow control.

Check that the blower is operating efficiently at low, medium

and high speeds. Switch off the blower and the ignition.

4. Check that the evaporator drain tube is open and clear.
5. Check the tension of the compressor driving belt, and adjust

if necessary.

6. Inspect all connections for the presence of refrigerant oil. If

oil is evident, check for leaks, and repair as necessary.

• NOTE: The compressor oil is soluble in Refrigerant R134a and is deposited when the refrigerant evaporates from a

leak.

7. Start the engine.
8. Set the temperature controls to cold and switch the air

conditioner blower control on and off several times, checking

that the magnetic clutch on the compressor engages and

releases each time.

9. With the temperature control at maximum cooling and the

blower control at high speed, warm up the engine and fast

idle at 1000 rev/min.

10. Repeat at 1800 rev/min.
11. Gradually increase the engine speed to the high range and

check the sight glass at intervals.

12. Check for frosting on the service valves.
13. Check the high pressure hoses and connections by hand for

varying temperature. Low temperature indicates a restriction

or blockage at that point.

14. Switch off the air conditioning blower and stop the engine.
15. If the air conditioning equipment is still not satisfactory,

carry out a pressure test as previously described in this

section.

Climate Control System - General Information - Electronic Leak Detection

General Procedures

CAUTION: When a major repair has been carried out, a leak test should be carried out using an inert gas (see

below).

1. Place the vehicle in a well ventilated area but free from

draughts, as leakage from the system could be dissipated

without detection.

2. Follow the instructions issued by the manufacturer of the

particular leak detector being used.

3. Commence searching for leaks by passing the detector probe

around all joints and components, refrigerant gas is heavier

than air.

4. Insert the probe into an air outlet of the evaporator or into

the evaporator drain tube. Switch the air conditioning blower

on and off at intervals of ten seconds. Any leaking refrigerant

will be gathered in by the blower and detected.

5. Insert the probe between the magnetic clutch and

compressor to check the shaft seal for leaks.

6. Check all service valve connections, valve plate, head and

base plate joints and back seal plate.

7. Check the condenser for leaks at the pipe unions.
8. If any leaks are found, the system must be discharged

before rectification.

9. Rectify any leaks and recheck for leaks during evacuation

prior to charging.

10. Leak test using inert gas

1. Connect gas line to recharging station.

2. Pressurise system to 3 bar (45 lbf/in!).

3. Carry out leak test as above.

Air Distribution and Filtering - Air Distribution and Filtering

Description and Operation

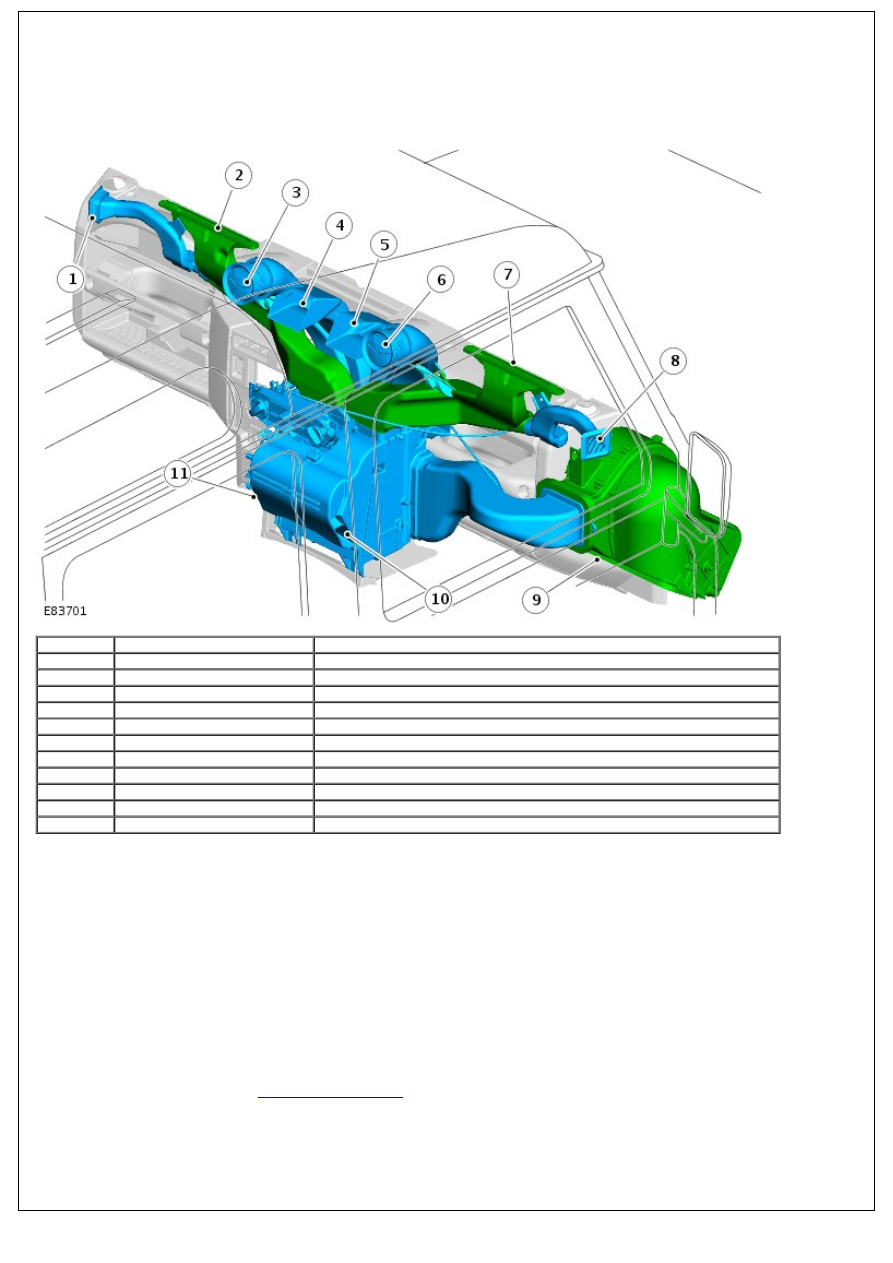

COMPONENT LOCATION

• NOTE: left-hand drive (LHD) vehicle shown, right-hand drive (RHD) similar.

Item

Part Number

Description

1

-

left-hand (LH) side window vent

2

-

Windshield LH vent

3

-

LH face level register

4

-

LH face level vent

5

-

right-hand (RH) face level vent

6

-

RH face level register

7

-

Windshield RH vent

8

-

RH side window vent

9

-

Recirculated air inlet

10

-

RH footwell vent

11

-

LH footwell vent

OVERVIEW

Air intake into the cabin is controlled using a 2 position sliding switch located on the center console. Either fresh or

recirculated air can be selected. Selections are transmitted to the air intake and blower assembly using a Bowden cable.

The air intake and blower assembly is located in the engine compartment.

Fresh air enters the system through the air inlet duct mounted in the passenger side front fender. Inlet air travels

through the air intake and blower assembly to the heater assembly where it is distributed into the front of the cabin via

a series of ducts, registers and vents.

• NOTE: The vehicle is not fitted with a pollen filter.

When selected, recirculated air enters the system through an inlet located in the lower surface of the instrument panel,

above the passenger foot well.

Air distribution into the cabin is selected using the RH rotary control mounted on the center console. A Bowden cable

transmits selections to 2 air distribution doors using cams mounted on the heater assembly.

For additional information, refer to:

Climate Control System

 (412-00 Climate Control System - General Information,

Description and Operation).

Air Distribution and Filtering - Air Inlet Duct

Removal and Installation

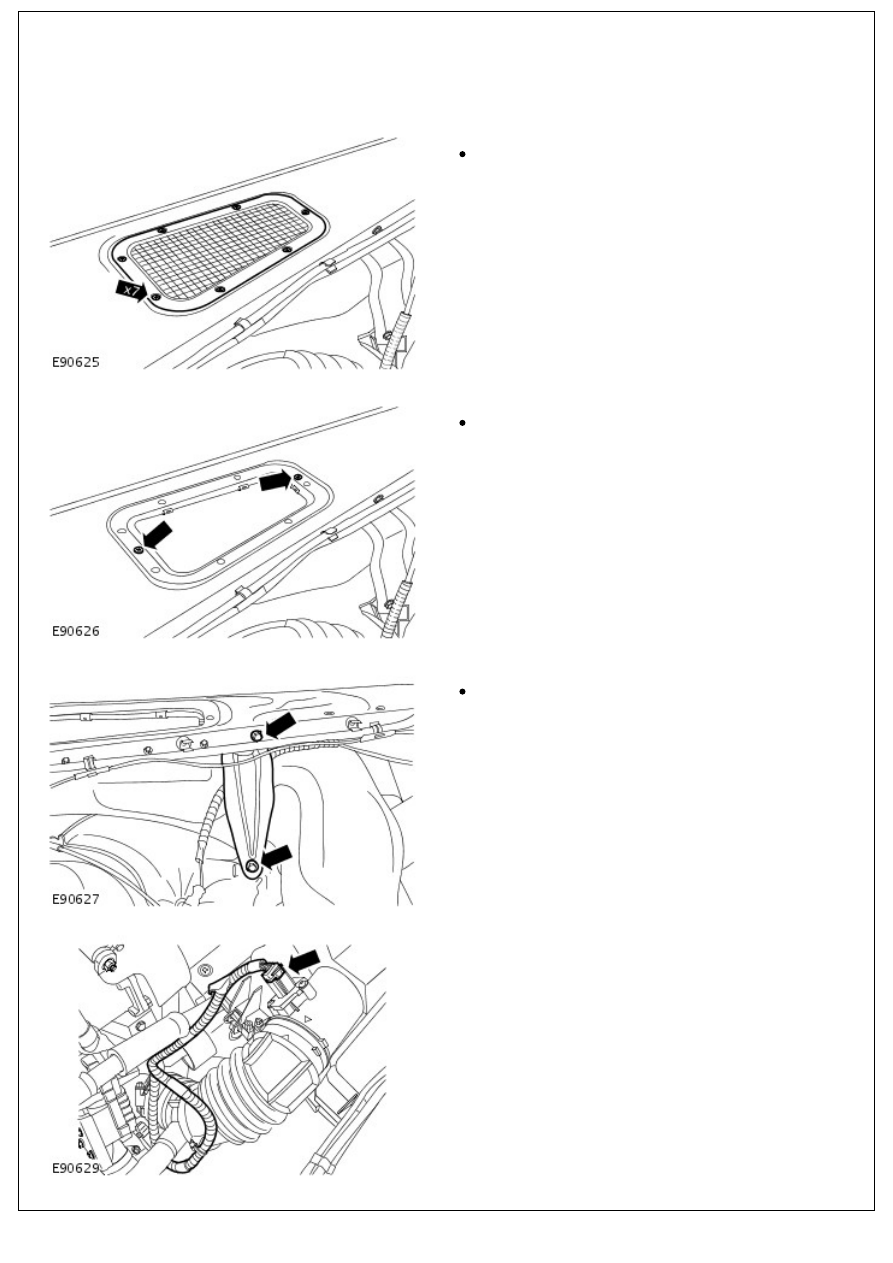

Removal

1. Remove the air inlet grille.

Remove the 7 screws.

2. Release the air inlet duct.

Remove the 2 screws.

3. Remove the fender support bracket.

Remove the 2 bolts.

4. Disconnect the mass air flow (MAF) sensor electrical

connector.
