Defender. Manual - part 205

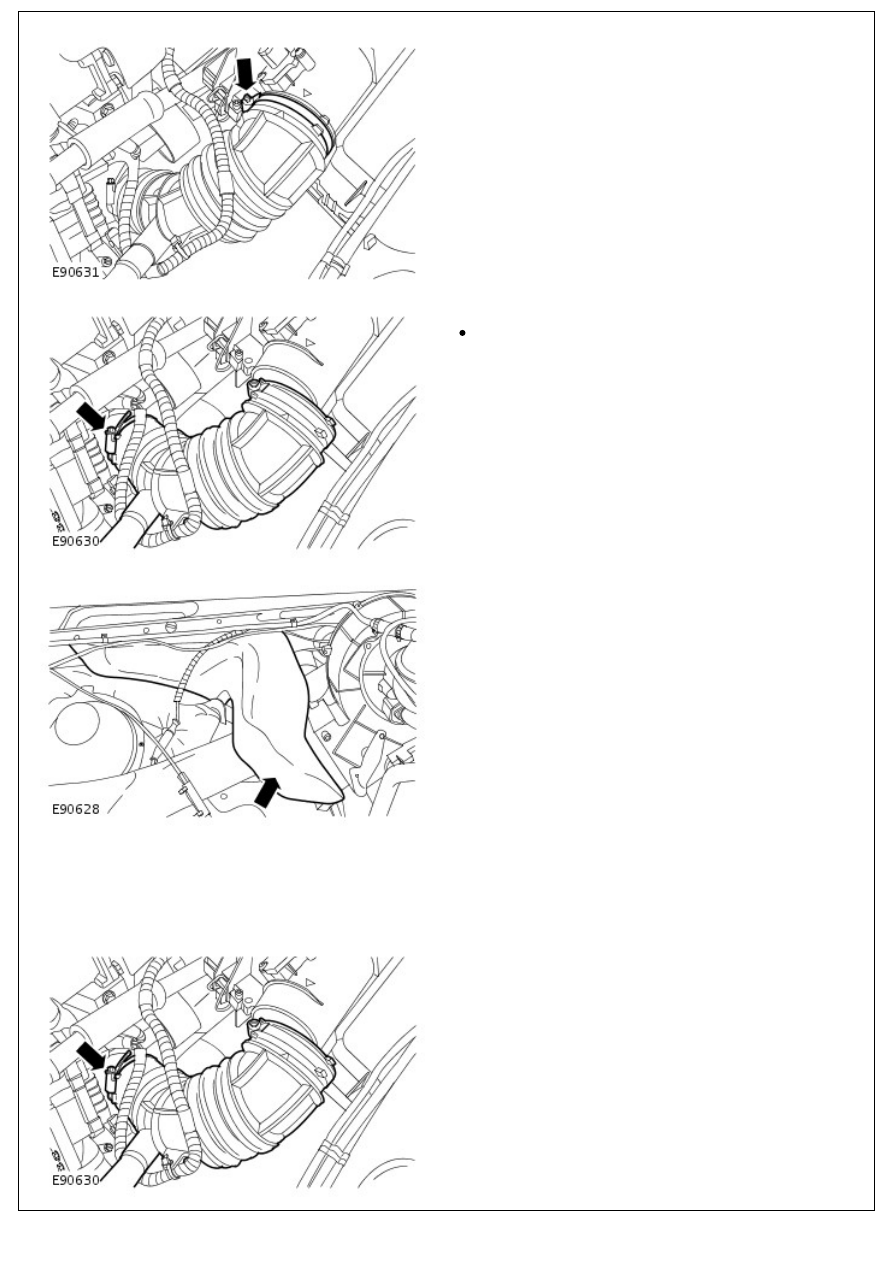

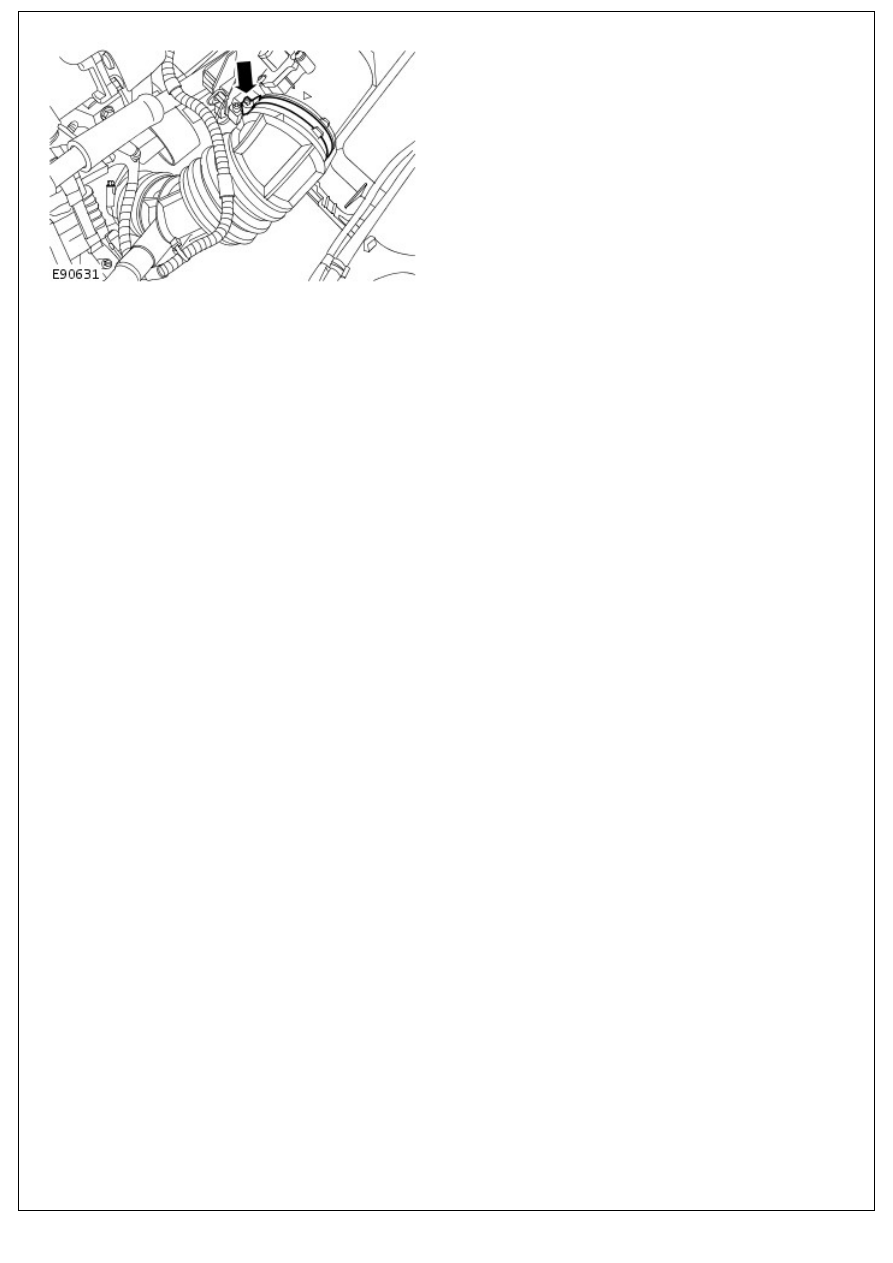

5. Release the air cleaner outlet pipe clip.

6. Release the air cleaner outlet pipe.

Release the clip.

7. Remove the air inlet duct.

Installation

1. NOTE: To prevent water ingress, make sure the air inlet duct

is correctly aligned with the blower motor seal.

To install, reverse the removal procedure.

2. Tighten to 3 Nm (2 lb.ft).

3. Tighten to 3 Nm (2 lb.ft).

Air Distribution and Filtering - Instrument Panel Registers

Removal and Installation

Removal

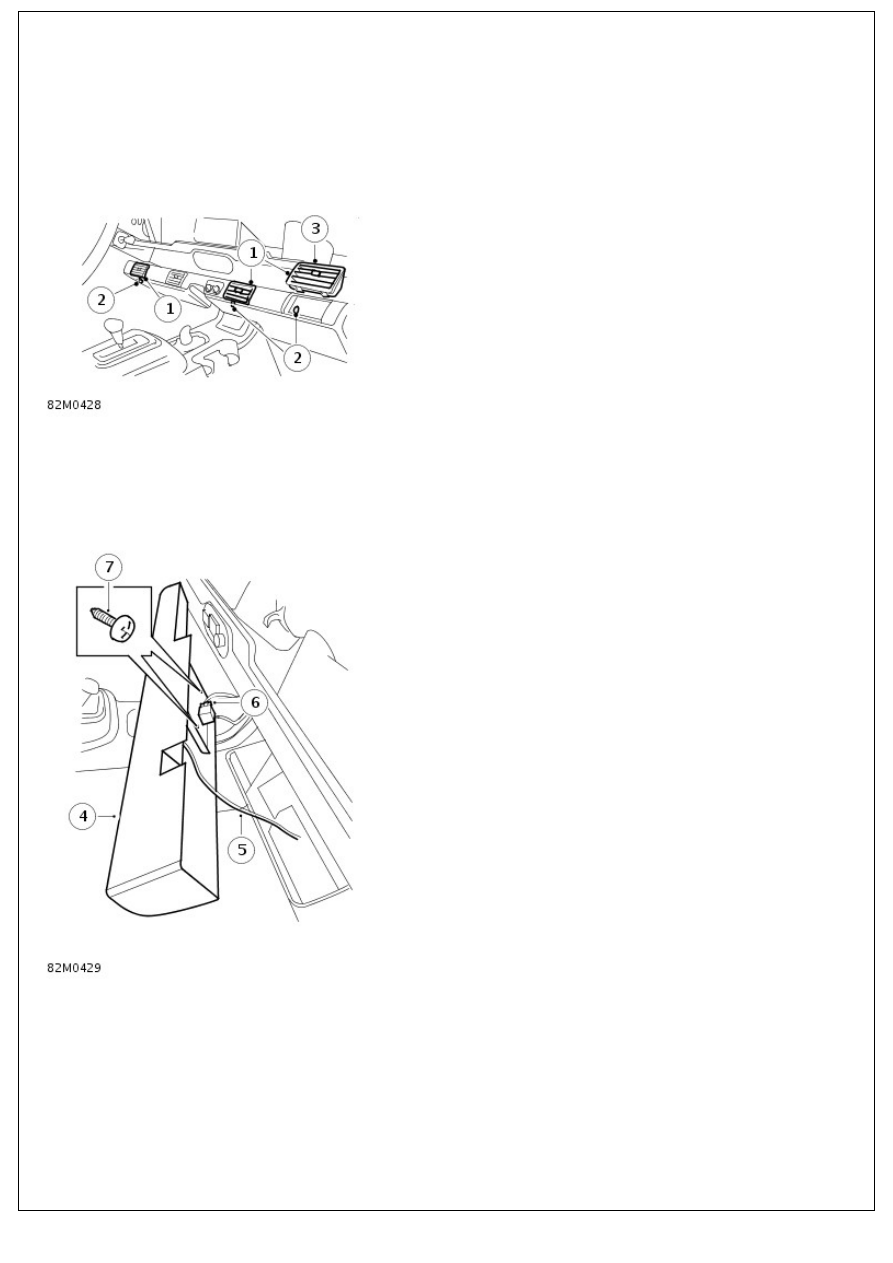

1. Lever under each bottom corner and remove cold air vents

from instrument panel registers.

2. Remove screw securing underside of instrument panel

registers to panel.

3. Remove 3 screws securing inside of instrument panel

registers to panel.

4. Lift instrument panel registers away from evaporator casing.
5. Withdraw capillary tube from evaporator fins.
6. Disconnect multiplug from fan interlock relay.

7. Remove 2 screws securing cover to rear of instrument

panel registers.

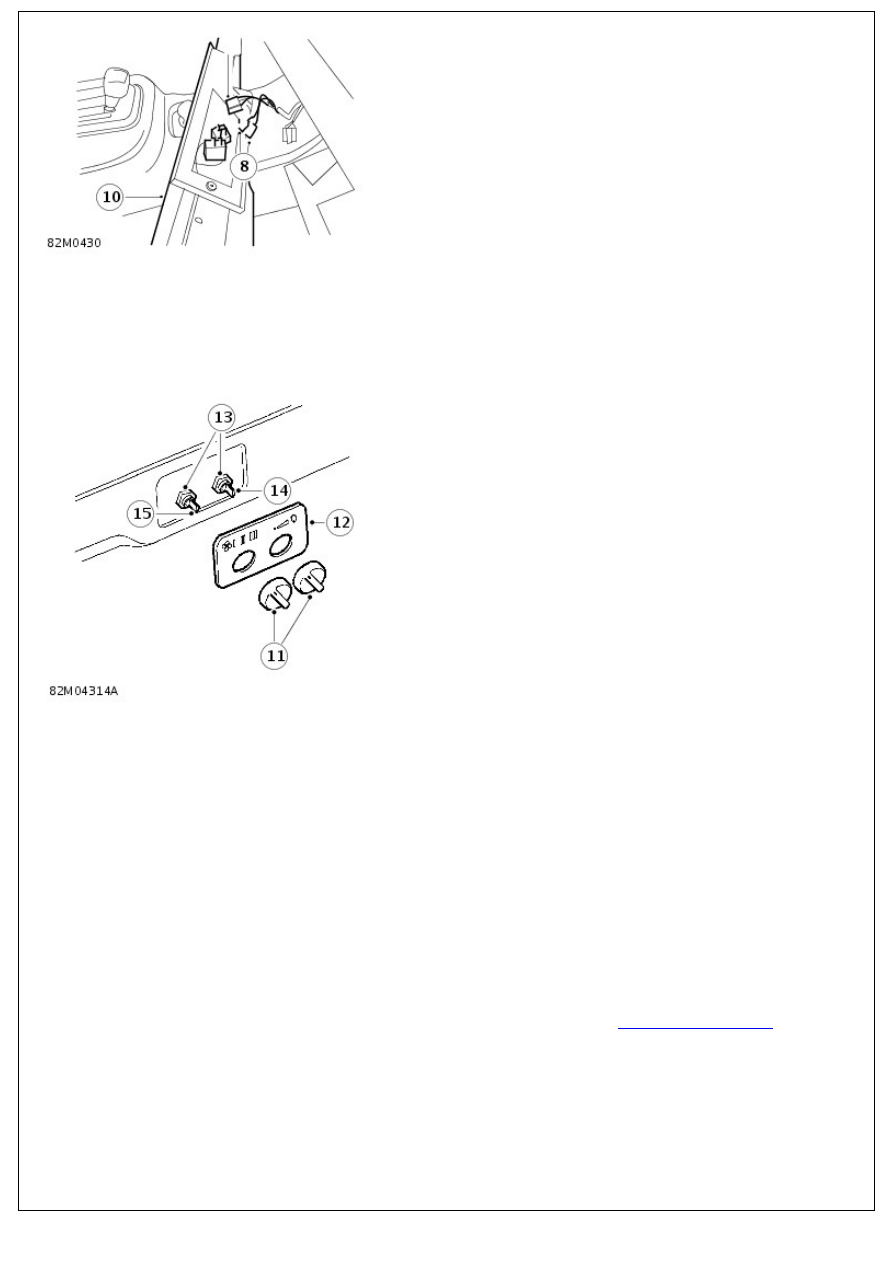

8. Release 2 connectors from temperature control switch.
9. Disconnect multiplug from fan switch.

10. Remove instrument panel registers.

10. Remove instrument panel registers.

11. Pull control knobs from switches.
12. Remove switch panel.
13. Remove nuts securing switches to instrument panel

registers.

14. Remove temperature control switch.

15. Remove fan switch.

16. Transfer components to new instrument panel registers.

Installation

1. Position instrument panel registers assembly and connect

multiplug to fan switch.

2. Fit connectors to temperature control switch.
3. Position capillary tube to RH side of instrument panel

registers.

4. Fit screws securing cover to rear of instrument panel

registers.

5. Connect multiplug to fan interlock relay.
6. Position instrument panel registers and insert capillary tube

60 mm (2.5 in) into evaporator fins.

7. Fit instrument panel registers to panel and above evaporator

casing, secure with screws.

8. Fit cold air vents.
9. Carry out system test.

For additional information, refer to:

Refrigerant System Tests

(412-00 Climate Control System - General Information,

General Procedures).
