Discovery 3. Задняя левая секция панели задней боковой части кузова




Снятие


ПРИМЕЧАНИЕ: Участок задней боковой панели: правая часть симметрична левой.

ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена участка задней боковой панели вместе с задней боковой панелью.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите заднюю боковую панель. Для получения дополнительной информации обратитесь к Панель задней боковой части кузова (77.40.09)

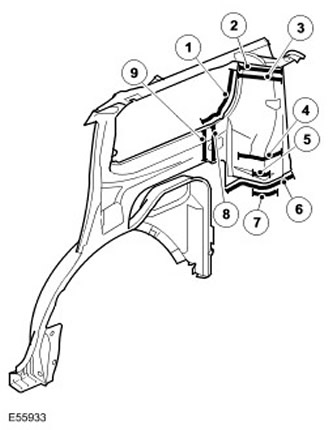

3.






Наименование пункта Описание
1 15 точечных сварных швов.
2 Стыковой сварной шов.
3 Стыковой сварной шов.
4 Шумоизоляция.
5 3 пробочных сварных шва.
6 8 пробочных сварных швов.
7 Сварной шов МИА.
8 5 пробочных сварных швов.
9 Стыковой сварной шов.

4. Дополнительная информация:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполнять в обратной к демонтажу последовательности.











Discovery 3. Задний поперечный элемент




Снятие


ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена задней поперечной балки вместе с задней панелью.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите заднюю панель. Для получения дополнительной информации обратитесь к Задняя панель (77.80.20)

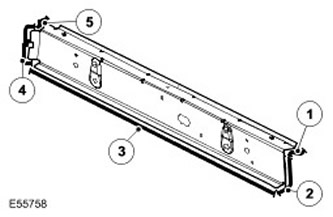

3.






Наименование пун кта Описание
1 Сварной шов МИА.
2 3 пробочных сварных шва.
3 12 пробоч ных сварных швов.
4 3 пробочных сварных шва.
5 Сварной шов МИА.

4. Дополнительная информация:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполнять в обратной к демонтажу последовательности.
