Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена усиления панели фартука крыла вместе с декоративной панелью силового фартука крыла.
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)
3. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)
4. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)
5. Левая сторона: Снимите бачок рабочей жидкости усилителя рулевого управления. Для получения дополнительной информации обратитесь к Бачок усилителя рулевого управления -2.7L Diesel (57.15.08)
6. Левая сторона: Снимите аккумуляторную батарею.
7. Левая сторона: Снимите модуль топливного подогревателя охлаждающей жидкости. Для получения дополнительной информации обратитесь к Дополнительный отопитель (универсального действия), работающий на топливе (80.40.01)
8. Левая сторона: Снимите трубки топливного подогревателя охлаждающей жидкости.
9. Правая сторона: Снимите воздушный фильтр. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
10. Правая сторона: Освободите модулятор ABS.
11. Отсоедините жгут электропроводки.
12. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)
13. Снимите капот.
14. Снимите обе стойки капота.
15. Снимите жгут электропроводки капота.
16.

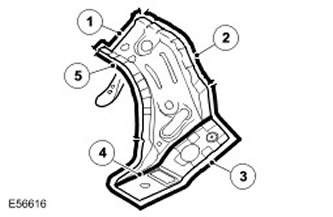

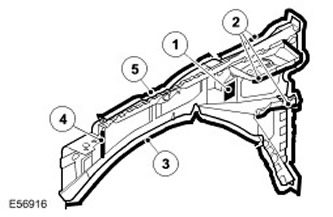

| Наименование пункта | Описание |
| 1 | Шумоизоляция. |
| 2 | 34 пробочных сварных шва. |
| 3 | 13 точечных сварных швов. |
| 4 | 3 точечных сварных шва. |
| 5 | 14 точечных сварных швов. |
17. Дополнительные сведения:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
