Discovery 3. Секция переднего лонжерона



Снятие


ПРИМЕЧАНИЕ: Данная процедура требует демонтажа кузова с рамы кузова.

ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена участка переднего лонжерона вместе с панелью защелки капота, передней колесной аркой и передней поперечной балкой.

1. Поставьте автомобиль на эстакаду.

2. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. Левая сторона: Снимите аккумуляторную батарею.

4. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)

5. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)

6. Снимите переднюю колесную арку. Для получения дополнительной информации обратитесь к Передняя колесная арка.

7. Снимите переднюю поперечную балку. Для получения дополнительной информации обратитесь к Передний поперечный элемент (77.20.25)

8. Снимите капот.

9. Снимите обе стойки капота.

10. Снимите жгут электропроводки капота.

11. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)

12. Левая сторона: Снимите бачок рабочей жидкости усилителя рулевого управления. Для получения дополнительной информации обратитесь к Охладитель рабочей жидкости усилителя рулевого управления - 2.7L Diesel (57.15.11)

13. Снимите панель приборов. Для получения дополнительной информации обратитесь к Панель приборов - 2.7L Diesel (76.46.23/99)

14. Снимите изоляцию с внутренней и наружной переборки.

15. Правая сторона: Освободите модулятор ABS.

16. Правая сторона: Снимите педаль акселератора. Для получения дополнительной информации обратитесь к Педаль акселератора (19.20.01)

17. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)

18. Освободите жгут электропроводки от переборки.

19. Освободите жгут электропроводки от усиления фартука крыла.

20. Освободите жгут электропроводки от лонжерона.

21. Левая сторона: Снимите модуль топливного подогревателя охлаждающей жидкости. Для получения дополнительной информации обратитесь к Дополнительный отопитель (универсального действия), работающий на топливе (80.40.01)

22. Снимите панели отделки порога. Для получения дополнительной информации обратитесь к Панель отделки порога двери (76.49.54)

23. Снимите подножку.

24. Снимите панель отделки проема передней двери. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)

25. Снимите переднее ковровое покрытие.

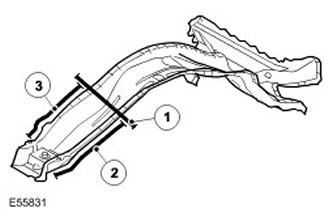

26.






Наименование пункта Описание
1 Стыковой сварной шов.
2 7 точечных сварных швов.
3 8 точечных сварных швов.

27. Дополнительные сведения:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполняется в обратной к демонтажу последовательности.

















Discovery 3. Секция передней колесной арки



Снятие


ПРИМЕЧАНИЕ: Данная процедура требует демонтажа кузова с рамы кузова.

ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена участка передней колесной арки вместе с участком переднего лонжерона, панелью защелки капота и передней поперечной балкой.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите участок переднего лонжерона. Для получения дополнительной информации обратитесь к Секция переднего лонжерона (77.30.20/21)

3. Снимите переднюю колесную арку. Для получения дополнительной информации обратитесь к Усиление передней колесной арки.

4. Снимите поперечную балку. Для получения дополнительной информации обратитесь к Передний поперечный элемент (77.20.25)

5. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)

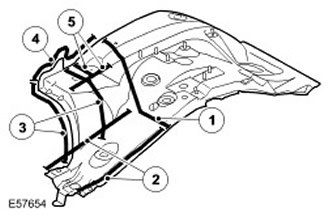

6.






Наименование пункта Описание
1 Стыковой сварной шов.
2 15 точечных сварных швов.
3 7 пробочных сварных швов, 9 точечных сварных швов.
4 20 точечных сварных швов.
5 9 пробочных сварных швов.

7. Дополнительные сведения:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполняется в обратной к демонтажу последовательности.
