Discovery 3. Внутренняя нижняя панель стойки D
Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры
выполняется замена внутренней нижней панели стойки задней двери
вместе с задней боковой панелью.
1. Отсоедините оба провода от аккумуляторной батареи. Для
получения дополнительной информации обратитесь к Спецификация.
2. Снимите заднюю боковую панель. Для получения дополнительной
информации обратитесь к Панель задней боковой части кузова
(77.40.09)

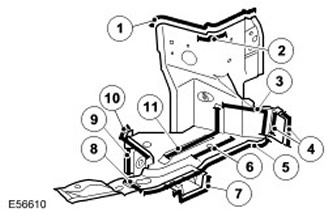

3.
| Наименование пункта |
Описание |
| 1 |
8 пробочных сварных швов. |
| 2 |
3 пробочных сварных шва. |
| 3 |
4 пробочных сварных шва. |
| 4 |
Сварной шов МИА. |
| 5 |
7 пробочных сварных швов. |
| 6 |
6 пробочных сварных швов. |
| 7 |
4 пробочных сварных шва. |
| 8 |
Стыковой сварной шов. |
| 9 |
Герметик |
| 10 |
4 пробочных сварных шва. |
| 11 |
6 пробочных сварных швов. |
4. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации
обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
Discovery 3. Внутренняя панель задней боковой части
кузова
Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры
выполняется замена внутренней задней боковой панели вместе с
задней боковой панелью.
1. Отсоедините оба провода от аккумуляторной батареи. Для
получения дополнительной информации обратитесь к Спецификация.
2. Снимите заднюю боковую панель. Для получения дополнительной
информации обратитесь к Панель задней боковой части кузова
(77.40.09)

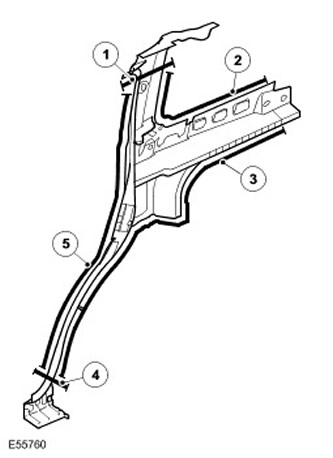

3.
| Наименование пункта |
Описание |
| 1 |
Стыковой сварной шов. |
| 2 |
24 точечных сварных шва. |
| 3 |
11 точечных сварных швов. |
| 4 |
Стыковой сварной шов. |
| 5 |
40 точечных сварных швов. |

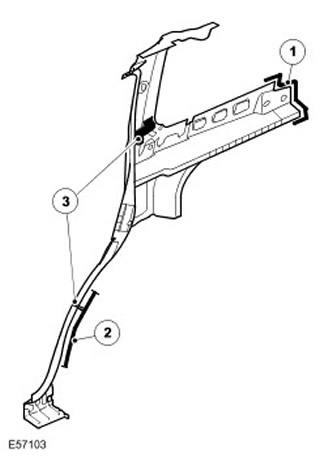

4.
| Наименование пункта |
Описание |
| 1 |
5 точечных сварных швов. |
| 2 |
8 точечных сварных швов. |
| 3 |
Шумоизоляция. |
5. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации
обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
