Freelander 2. Рабочий цилиндр гидропривода сцепления



ПРИМЕЧАНИЕ: Рабочий цилиндр сцепления и подшипник выключения сцепления являются единым модулем и не могут обслуживаться или заменяться по отдельности.



Снятие


1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите коробку передач в сборе. Обратитесь к процедуре: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).

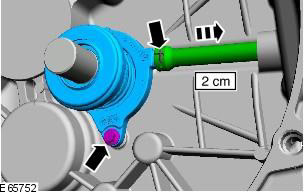

4. Момент затяжки: 11 Nm

ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие соответствующий участок безотлагательно промойте холодной водой.








Установка


1. Установка выполняется в обратном порядке.

2. Удалите воздух из системы сцепления. Обратитесь к процедуре: Удаление воздуха из системы сцепления (308-00 Механическая коробка передач/ коробка передач в блоке с ведущим мостом и сцепление - Общая информация, Общие процедуры).

3. Установите коробку передач в блоке с ведущим мостом. Обратитесь к процедуре: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).

4. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).











Freelander 2. Слив и заливка трансмиссионной жидкости КП



ПРЕДУПРЕЖДЕНИЕ: Будьте осторожны при сливе масла, так как масло может быть очень горячим.

1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

ПРИМЕЧАНИЕ: Поставьте автомобиль на ровной горизонтальной площадке.

2. Снимите переднюю нижнюю защиту. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

3. Очистите поверхность вокруг контрольной/ заливной пробки коробки передач.

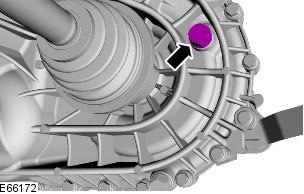

4. Выверните пробку заливного/ контрольного отверстия коробки передач.






5. Очистите поверхность вокруг сливной пробки коробки передач.

6. Подставьте емкость под коробку передач.

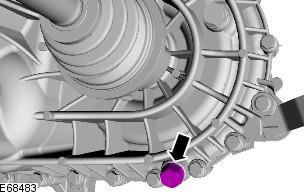

7. Выверните сливную пробку коробки передач.






8. Вверните сливную пробку коробки передач. Момент затяжки: 30 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Замените шайбу.

9. Заправьте коробку передач надлежащей трансмиссионной жидкостью в таком количестве, чтобы она потекла через контрольное/ заливное отверстие.

10. Вверните пробку заливного/ контрольного отверстия. Момент затяжки: 35 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Замените шайбу.

11. Установите переднюю нижнюю защиту. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
