Freelander 2. Поток мощности на разных передачах

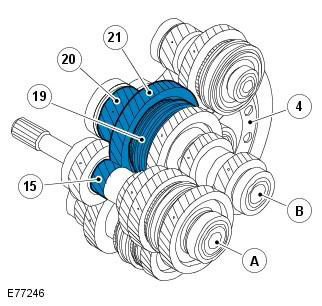

Поток мощности на первой передаче








Поз. № запасной части Наименование
A - Первичный вал
B - Промежуточный вал 1-й - 2-й передач и 5-й - 6-й передач
4 - Коронная шестерня
15 - Шестерня 1-й передачи
19 - Муфта 1-й - 2-й передач
20 - Главная передача 1-й - 2-й передач и 5-й - 6-й передач
21 - Промежуточная шестерня 1-й передачи

Когда выбирается 1-я передача, муфта 1-й - 2-й передач перемещается вилкой переключения передач вдоль ступицы синхронизатора к промежуточной шестерне 1-й передачи. Муфта и ступица синхронизатора блокируют промежуточную шестерню 1-й передачи на промежуточном вале 1-й - 2-й и 5-й - 6-й передач.

Крутящий момент двигателя передается на первичный вал через сцепление. Шестерня 1-й передачи на первичном вале передает мощность на промежуточную шестерню 1-й передачи. От нее мощность передается на промежуточный вал 1-й - 2-й и 5-й - 6-й передач и главную передачу, которая, в свою очередь, передает мощность к коронной шестерне. Коронная шестерня через дифференциал соединена с полуосями.

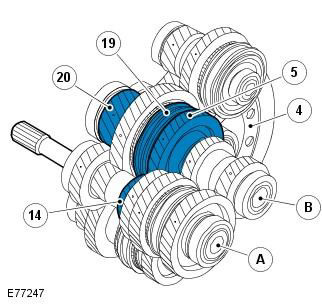

Поток мощности на второй передаче








Поз. № запасной части Наименование
A - Первичный вал
B - Промежуточный вал 1-й - 2-й передач и 5-й - 6-й передач
4 - Коронная шестерня
5 - Промежуточная шестерня 2-й передачи
14 - Шестерня 2-й передачи
19 - Муфта 1-й - 2-й передач
20 - Главная передача 1-й - 2-й передач и 5-й - 6-й передач

Когда выбирается 2-я передача, муфта 1-й - 2-й передач перемещается вилкой переключения передач вдоль ступицы синхронизатора к промежуточной шестерне 2-й передачи. Муфта и ступица синхронизатора блокируют промежуточную шестерню 2-й передачи на промежуточном вале 1-й - 2-й и 5-й - 6-й передач.

Крутящий момент двигателя передается на первичный вал через сцепление. Шестерня 2-й передачи на первичном вале передает мощность на промежуточную шестерню 2-й передачи. От нее мощность передается на промежуточный вал 1-й - 2-й и 5-й - 6-й передач и главную передачу, которая, в свою очередь, передает мощность к коронной шестерне. Коронная шестерня через дифференциал соединена с полуосями.

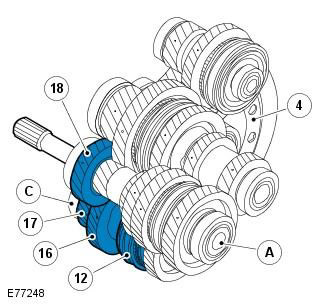

Поток мощности на третьей передаче








Поз. № запасной части Наименование
A - Первичный вал
C - Промежуточный вал 3-й - 4-й передач
4 - Коронная шестерня
12 - Муфта 3-й - 4-й передач
16 - Промежуточная шестерня 3-й передачи
17 - Главная передача 3-й - 4-й передач
18 - Шестерня 3-й передачи

Когда выбирается 3-я передача, муфта 3-й - 4-й передач перемещается вилкой переключения передач вдоль ступицы синхронизатора к промежуточной шестерне 3-й передачи. Муфта и ступица синхронизатора блокируют промежуточную шестерню 3-й передачи на промежуточном вале 3-й - 4-й передач.

Крутящий момент двигателя передается на первичный вал через сцепление. Шестерня 3-й передачи на первичном вале передает мощность на промежуточную шестерню 3-й передачи. От нее мощность передается на промежуточный вал 3-й - 4-й передач и главную передачу, которая, в свою очередь, передает мощность на коронную шестерню. Коронная шестерня через дифференциал соединена с полуосями.

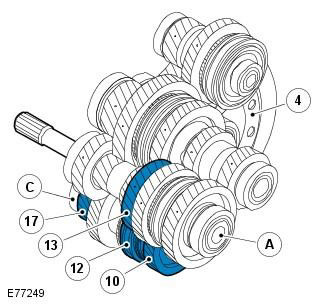

Поток мощности на четвертой передаче








Поз. № запасной части Наименование
A - Первичный вал
C - Промежуточный вал 3-й - 4-й передач
4 - Коронная шестерня
10 - Промежуточная шестерня 4-й передачи
12 - Муфта 3-й - 4-й передач
13 - Шестерня 4-й передачи
17 - Главная передача 3-й - 4-й передач

Когда выбирается 4-я передача, муфта 3-й - 4-й передач перемещается вилкой переключения передач вдоль ступицы синхронизатора к промежуточной шестерне 4-й передачи. Муфта и ступица синхронизатора блокируют промежуточную шестерню 4-й передачи на промежуточном вале 3-й - 4-й передач.

Крутящий момент двигателя передается на первичный вал через сцепление. Шестерня 4-й передачи на первичном вале передает мощность на промежуточную шестерню 4-й передачи. От нее мощность передается на промежуточный вал 3-й - 4-й передач и главную передачу, которая, в свою очередь, передает мощность на коронную шестерню. Коронная шестерня через дифференциал соединена с полуосями.

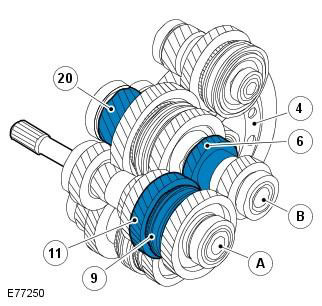

Поток мощности на пятой передаче








Поз. № запасной части Наименование
A - Первичный вал
B - Промежуточный вал 1-й - 2-й передач и 5-й - 6-й передач
4 - Коронная шестерня
6 - Шестерня 5-й передачи
9 - Муфта 5-й - 6-й передач
11 - Промежуточная шестерня 5-й передачи
20 - Главная передача 1-й - 2-й передач и 5-й - 6-й передач

Когда выбирается 5-я передача, муфта 5-й - 6-й передач перемещается вилкой переключения передач вдоль ступицы синхронизатора к промежуточной шестерне 5-й передачи. Муфта и ступица синхронизатора блокируют промежуточную шестерню 5-й передачи на первичном вале.

Крутящий момент двигателя передается на первичный вал через сцепление. Муфта 5-й - 6-й передачи промежуточная шестерня 5-й передачи, расположенные на первичном вале, передают мощность на шестерню 5-й передачи. От нее мощность передается на промежуточный вал 1-й - 2-й и 5-й - 6-й передач и главную передачу, которая, в свою очередь, передает мощность к коронной шестерне. Коронная шестерня через дифференциал соединена с полуосями.

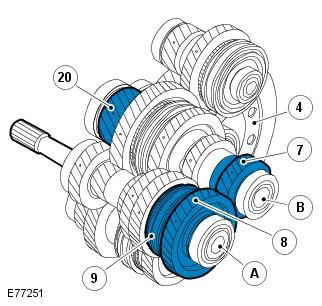

Поток мощности на шестой передаче








Поз. № запасной части Наименование
A - Первичный вал
B - Промежуточный вал 1-й - 2-й передач и 5-й - 6-й передач
4 - Коронная шестерня
7 - Шестерня 6-й передачи
8 - Промежуточная шестерня 6-й передачи
9 - Муфта 5-й - 6-й передач
20 - Главная передача 1-й - 2-й передач и 5-й - 6-й передач

Когда выбирается 6-я передача, муфта 5-й - 6-й передач перемещается вилкой переключения передач вдоль ступицы синхронизатора к промежуточной шестерне 6-й передачи. Муфта и ступица синхронизатора блокируют промежуточную шестерню 6-й передачи на первичном вале.

Крутящий момент двигателя передается на первичный вал через сцепление. Муфта 5-й - 6-й передач и промежуточная шестерня 6-й передачи, расположенные на первичном вале, передают мощность на шестерню 6-й передачи. От нее мощность передается на промежуточный вал 1-й - 2-й и 5-й - 6-й передач и главную передачу, которая, в свою очередь, передает мощность к коронной шестерне. Коронная шестерня через дифференциал соединена с полуосями.

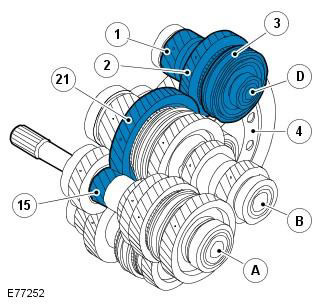

Поток мощности на передаче заднего хода








Поз. № запасной части Наименование
A - Первичный вал
B - Промежуточный вал 1-й - 2-й передач и 5-й - 6-й передач
D - Вал передачи заднего хода
1 - Главная передача для передачи заднего хода
2 - Промежуточная шестерня передачи заднего хода
3 - Муфта передачи заднего хода
4 - Коронная шестерня
15 - Шестерня 1-й передачи
21 - Промежуточная шестерня 1-й передачи

Когда выбирается передача заднего хода, муфта передачи заднего хода перемещается вилкой переключения передач вдоль ступицы синхронизатора к промежуточной шестерне передачи заднего хода.

Муфта и ступица синхронизатора блокируют промежуточную шестерню передачи заднего хода на вале передачи заднего хода.

Крутящий момент двигателя передается на первичный вал через сцепление. Шестерня 1-й передачи на первичном вале передает мощность на промежуточную шестерню 1-й передачи. Затем мощность передается на промежуточную шестерню передачи заднего хода и затем на муфту передачи заднего хода. От нее мощность передается на промежуточный вал 1-й - 2-й и 5-й - 6-й передач и главную передачу, которая, в свою очередь, передает мощность к коронной шестерне. Коронная шестерня через дифференциал соединена с полуосями.



Дифференциал


Дифференциал поровну распределяет крутящий момент, передаваемый от коробки передач, между левой и правой передними полуосями, а также передает крутящий момент на задний дифференциал через раздаточную коробку.

Дифференциал расположен в задней части картера коробки передач. Обе стороны дифференциала соединены с левой и правой полуосями, передающими крутящий момент к передним колесам. Через шлицевой вал с правой стороны коробки передач дифференциал также соединен с раздаточной коробкой, которая передает крутящий момент к задним колесам.



Переключатель передачи заднего хода


Переключатель передачи заднего хода расположен в передней части картера коробки передач, над переключателем положения 1-й передачи. Этот переключатель используется модулем антиблокировочной системы тормозов (ABS) для управления системой контролируемого спуска (HDC) и работой фонарей заднего хода.



Переключатель положения 1-й передачи


Переключатель 1-й передачи расположен в передней части картера коробки передач, под переключателем передачи заднего хода. Модуль ABS использует этот переключатель для управления системой HDC.
