3.5.2. Коробка передач

На автомобиле установлена механическая коробка передач модели 14, которая имеет пять передач для движения вперед и одну передачу для движения назад. Для безударного переключения второй, третьей, четвертой и пятой передач имеется два пальчиковых синхронизатора инерционного типа.

Шестерни косозубые постоянного зацепления на всех передачах, кроме первой передачи и передачи заднего хода.

Передаточные числа коробки передач:

первая передача..........7,82

вторая передача . . ........4,03

третья передача..........2,50

четвертая передача ......... 1,53

пятая передача ;..........1,0

передача заднего хода........7,38

На коробке передач установлен выключатель фонарей заднего хода. Фонари загораются при включении передачи заднего хода. С 1986 г. на автомобилях устанавливается один фонарь заднего хода.

Для предотвращения одновременного включения двух передач в крышке между штоками установлен замок шарикового типа. Для предохранения от случайного включения передачи заднего хода или первой передачи при движении автомобиля в крышке имеется пружинно-пальчиковый предохранитель разрезного типа.

Манжеты, установленные в крышках первичного и вторичного валов, предохраняют внутреннюю полость коробки передач от попадания пыли и грязи и предотвращают утечку масла. В передней коробке установлен магнит для улавливания металлических частиц — продуктов износа.

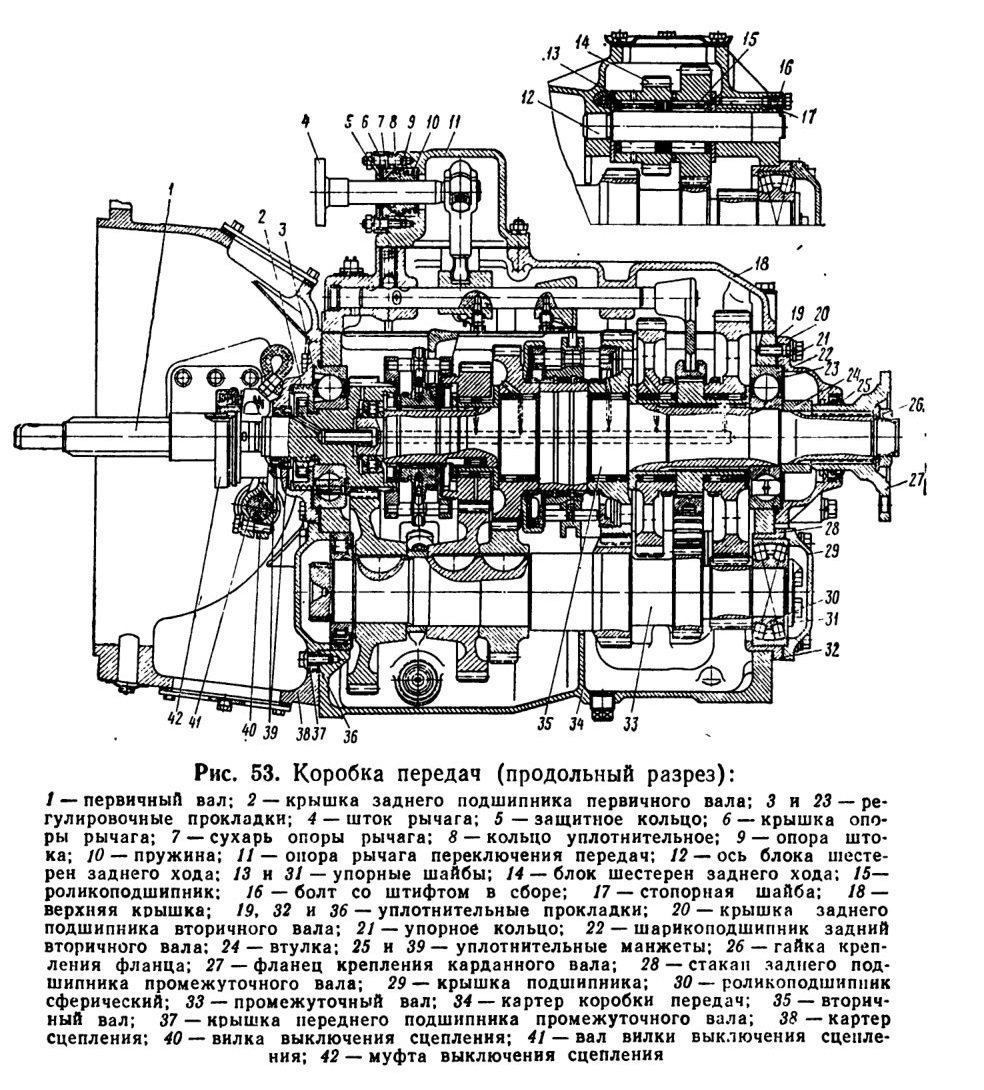

Коробка передач состоит из следующих основных узлов: картера 34 (рис. 53) коробки передач, в котором смонтированы первичный 1, вторичный 35 и промежуточный 33 валы в сборе с шестернями, синхронизаторами и подшипниками, блока шестерен заднего хода, верхней крышки 18 коробки с механизмом переключения передач в сборе. К переднему торцу картера коробки передач прикреплен картер 38 сцепления. Подшипники валов закрыты крышками с уплотнительными прокладками.

Крышка 2 заднего подшипника первичного вала внутренней расточкой центрируется по наружной обойме подшипника; поверхность крышки, обработанная по внешнему диаметру, является центрирующей поверхностью для картера сцепления. Во внутреннюю полость крышки вставлены две самоподжимные манжеты 39. Рабочие кромки манжет имеют правую насечку. Внутренняя полость большого диаметра предназначена для размещения в ней маслонагнетательного устройства; спиральные лопатки на торце этой полости препятствуют раскручиванию масла в нагнетательной полости маслонагнетающим кольцом, уменьшая тем самым центробежные силы, а значит, способствуют повышению избыточного давления масла в полости нагнетания. В верхней части крышки имеется отверстие для подвода масла из маслонакопителя коробки передач в полость нагнетания.

Крышка 20 заднего подшипника вторичного вала крепится к заднему торцу картера коробки передач, центрируется по наружной обойме заднего шарикоподшипника 22 вторичного вала. В задней части крышки установлена манжета 25 с пыльником, на рабочей кромке которой имеется левая насечка.

В приливах правой стенки коробки передач выполнена расточка, в которую запрессована ось 12 блока шестерен заднего хода. От выпадания ось крепится стопорной шайбой 17, привернутой болтом 16, имеющим сверление, в которое вставлен пластмассовый штифт. Штифт уплотняет резьбовое соединение от вытекания смазки.

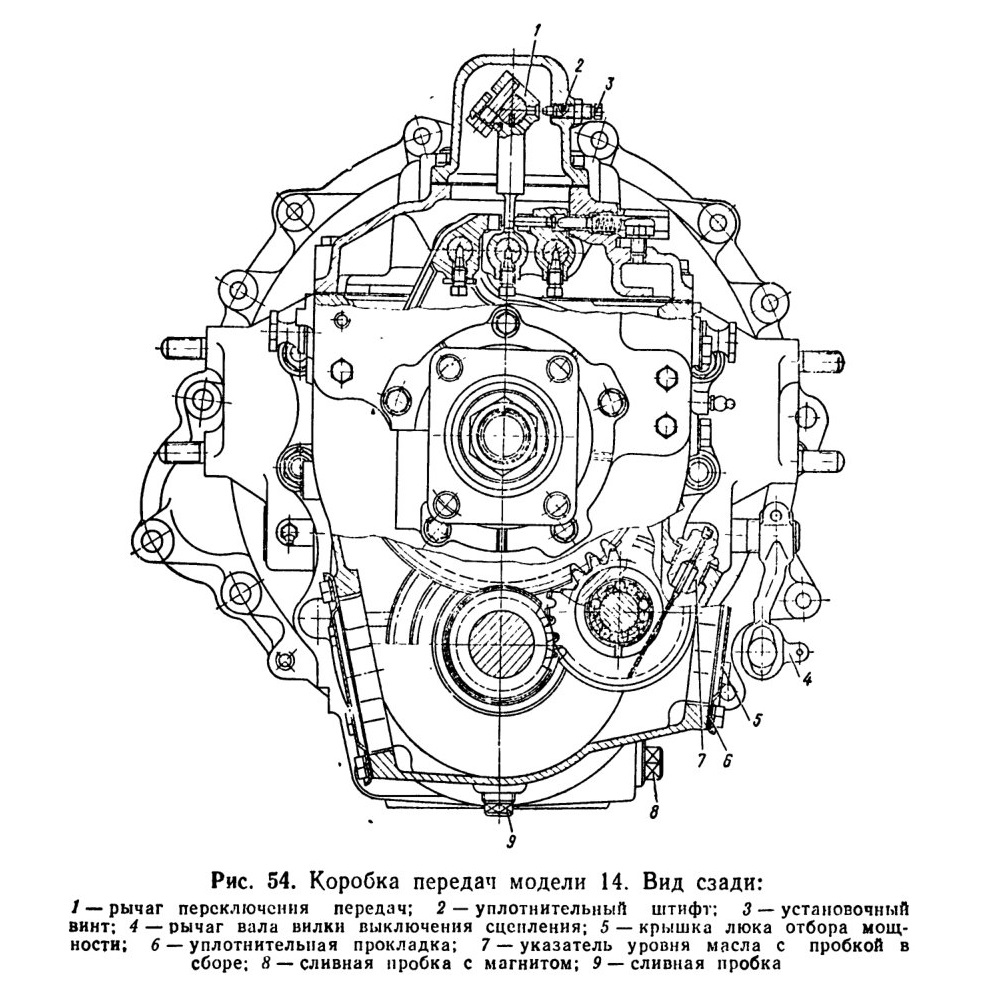

Масло в коробку передач заливается через горловину, расположенную на правой стенке картера. Горловина закрывается пробкой со встроенным масляным щупом. В нижней части картера (рис. 54) в бобышках завернуты пробки 8 и 9 сливных отверстий; в пробку 8 вмонтирован магнит, который
улавливает металлические частицы, находящиеся в масле. С двух сторон картера имеются люки для установки коробки отбора мощности, которые закрыты крышками 5 с уплотнительными прокладками 6. Допустимый отбор мощности по 22,06 кВт (30 л. с.) с каждого люка. Отбор мощности возможен на ходу, включение — при остановке автомобиля.

Во внутренней полости картера в передней части левой стенки, примыкающей к переднему торцу картера, отлит маслонакопитель, куда при вращении шестерен забрасывается

масло и по сверлению в передней стенке картера поступает в полость крышки первичного вала и на маслонагнетающее кольцо. Шестерни коробки передач скомплектованы попарно с сопрягаемыми шестернями по пятну контакта и уровню шума.

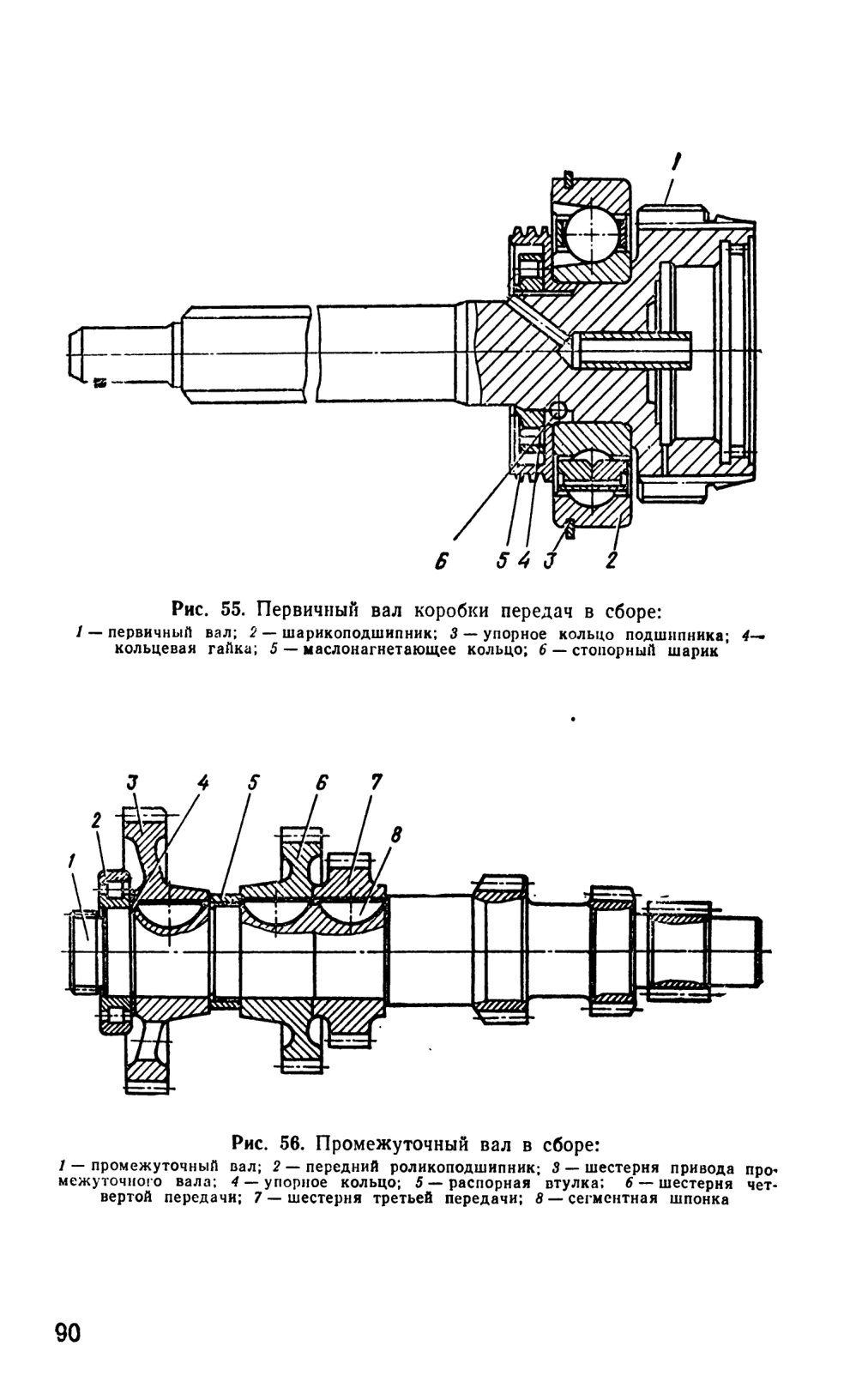

Первичный вал коробки передач (рис. 55) выполнен заодно с шестерней; его передней опорой является шарикоподшипник, расположенный в расточке коленчатого вала. Полость подшипника заполняется смазкой № 158 и уплотняется манжетой. На задний конец вала с упором в торец шестерни посажены шарикоподшипник 2 и маслонагнетающее кольцо 5, стопорящееся от проворачивания на валу шариком 6. Пакет стягивается кольцевой гайкой 4, поясок которой рас-кернивается в пазы вала, и таким образом стопорится.

Маслонагнетающее кольцо на наружной поверхности имеет правую, трехзаходную винтовую нарезку, назначение которой подавать масло в нагнетательную полость.

Свободный ход первичного вала регулируется набором стальных прокладок 3 (рис. 53) толщиной 0,2 и 0,3 мм, устанавливаемых между торцом крышки первичного вала и наружной обоймой подшипника.

Промежуточный вал 1 (рис. 56) выполнен заодно с венцами шестерен первой, второй передач и передачи заднего хода. На переднем конце вала напрессованы и закреплены сегментными шпонками 8 шестерни 7 и 6 третьей и четвертой передач и шестерня 3 привода промежуточного вала.

Вторичный вал 16 (рис. 57) в сборе с шестернями и синхронизаторами установлен соосно с первичным валом. На переднем конце вала посажен подшипник 2 с приставным внутренним кольцом, все шестерни вала установлены на роликоподшипниках, из которых ролики 5 подшипника шестерни четвертой передачи насыпной, без сепаратора. Шестерни 18 и 7 четвертой и третьей передач в осевом направлении закреплены упорной шайбой 4 с внутренними шлицами, которая установлена в выточке вала таким образом, что ее шлицы расположены против шлицев вала, и застопорена от проворачивания подпружиненной замковой шпонкой 21.

По оси вала просверлен канал для подвода смазки по радиальным отверстиям к подшипникам шестерен. Масло в канал подается маслонагнетающим устройством, расположенным на первичном валу.

Механизм переключения передач (рис. 58) размещен в крышке коробки передач. Каретки синхронизаторов и муфты включения первой передачи и заднего хода перемещаются рычагом, расположенным в кабине, через дистанционный привод, штоки и вилки. Вилки закреплены установочными винтами на штоках, перемещающихся в отверстиях верхней крышки.

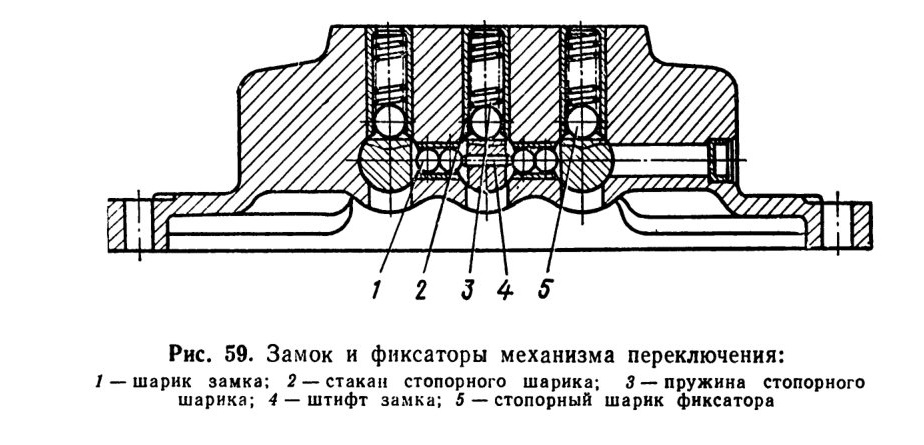

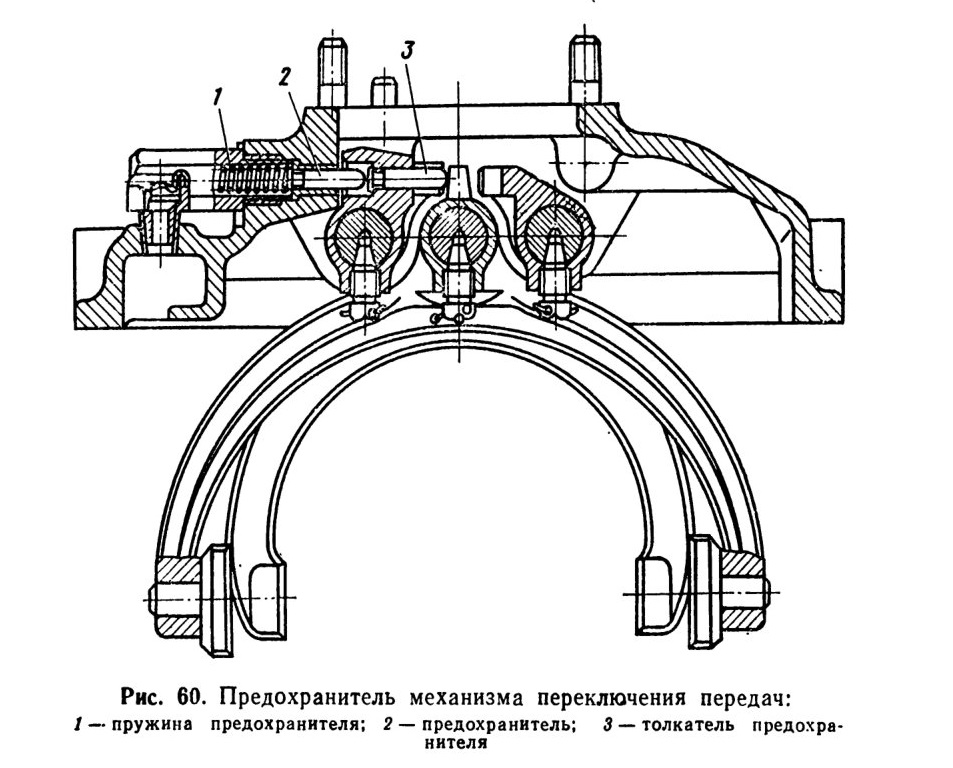

Механизм переключения передач состоит из трех штоков, трех вилок 3, 6 и 7 переключения, двух головок штоков, трех фиксаторов с шариками 5 (рис. 59), предохранителя 2 (рис. 60) включения первой передачи и заднего хода и замка штоков. Замок штоков состоит из двух пар шариков 1 (рис. 59) и штифта 4. Шарики расположены между штоками во втулках, штифт находится в сверлении среднего штока между шариками. Диаметры шариков и расстояния между штоками выбраны таким образом, что при перемещении любого штока из нейтрального положения шарики выходят из лунок перемещаемого штока и входят в лунки неподвижных штоков, блокируя их на корпус. Сверху на крышку механизма переключения установлена опора 11 (рис. 53) рычага со штоком 4, перемещающимся в сферической опоре 9. С правой стороны опоры ввернут установочный винт 3 (рис. 54), который фиксирует рычаг в нейтральном положении. В рабочем положении болт должен быть вывернут.

Дистанционный привод управления коробкой передач (рис. 61) состоит из качающегося рычага 4 переключения передач, опоры 2 рычага переключения передач, укрепленной на переднем торце блока цилиндров двигателя, передней 10 и промежуточной 17 тяг управления, которые перемещаются в сферических втулках 13 из металлокерамики, уплотненных резиновыми кольцами 12 и поджатых пружиной 14. Сферические опоры передней тяги размещены в расточке кронштейна опоры рычага переключения передач и в картере маховика. Опора промежуточной тяги установлена на картере сцепления. На задний конец промежуточной тяги навернут на резьбе и закреплен двумя стяжными болтами 24 регулировочный фланец 18.

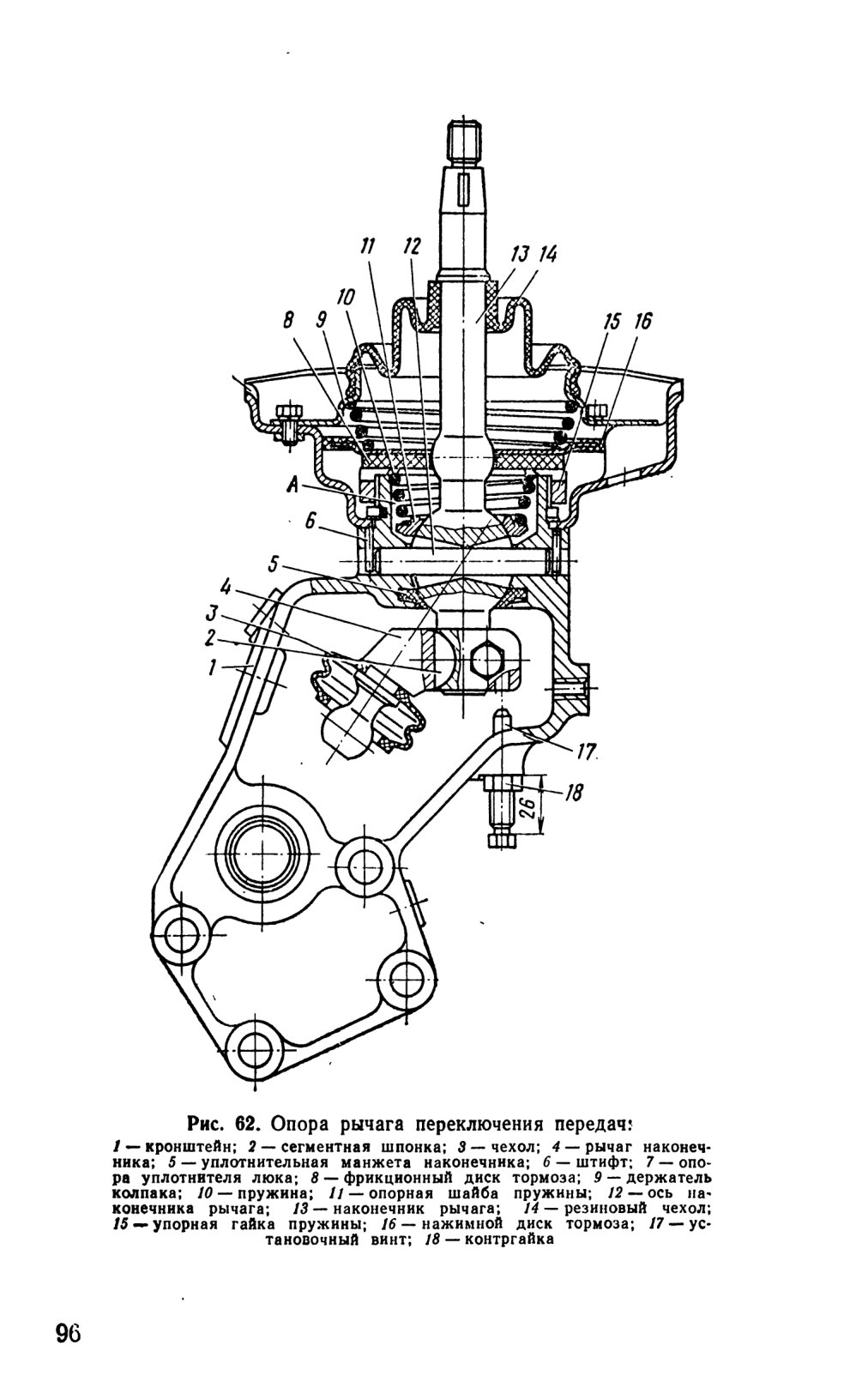

Опора рычага переключения передач (рис. 62) состоит из кронштейна 1, опоры 7 уплотнителя люка, держателя 9 колпака, наконечника 13 рычага. Наконечник рычага через шайбу 11 поджат пружиной 10, пружина другим концом упирается в гайку 15, которая после заворачивания раскернивается в паз кронштейна. Верхняя плоскость гайки является рабочей поверхностью фрикционного тормоза представляющего собой устройство, состоящее из фрикционного диска 8, нажимного диска 16 и пружины. Сила трения фрикционного устройства гасит вибрации рычага переключения передач. Установочный винт 17 фиксирует рычаг переключения в нейтральном положении.

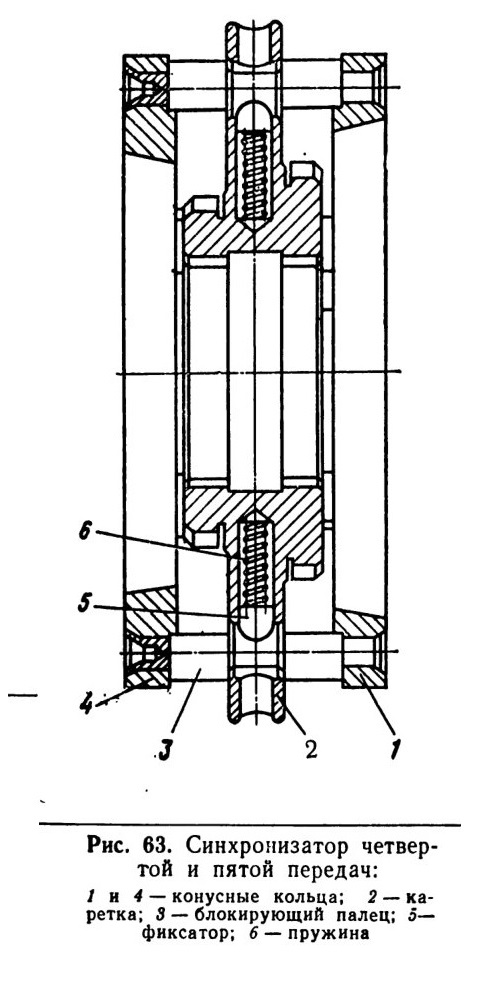

Синхронизаторы (рис. 63) состоят из двух конусных колец, жестко связанных между собой блокирующими пальцами, и каретки, которая перемещается по шлицам вторичного вала. Пальцы в средней части имеют конические поверхности, являющиеся блокирующими. Отверстия в диске каретки, через которые проходят блокирующие пальцы, также имеют блокирующие поверхности в виде фасок с двух сторон отверстия. Конусные кольца не имеют жесткой связи с кареткой. Они соединены с кареткой с помощью фиксаторов, поджимаемых пружинами в канавки пальцев.

При передвижении каретки вилкой механизма переключения передач конусное кольцо, двигаясь вместе с кареткой, подводится к конусу шестерни. Вследствие разности частот вращения каретки, связанной с вторичным валом, и шестерни происходит сдвиг конусного кольца относительно каретки до соприкосновения блокирующих поверхностей пальцев с блокирующими поверхностями каретки, которые препятствуют дальнейшему осевому перемещению каретки. Выравнивание частот вращения при включении передачи обеспечивается трением между коническими поверхностями кольца синхронизатора и включаемой шестерни. Как только частоты вращения каретки и шестерни сравняются, блокирующие поверхности не будут препятствовать продвижению каретки и передача включится без шума и удара. В случае включения синхронизированных передач с шумом следует немедленно выяснить причину неисправности и устранить ее во избежание преждевременного выхода из строя синхронизаторов.

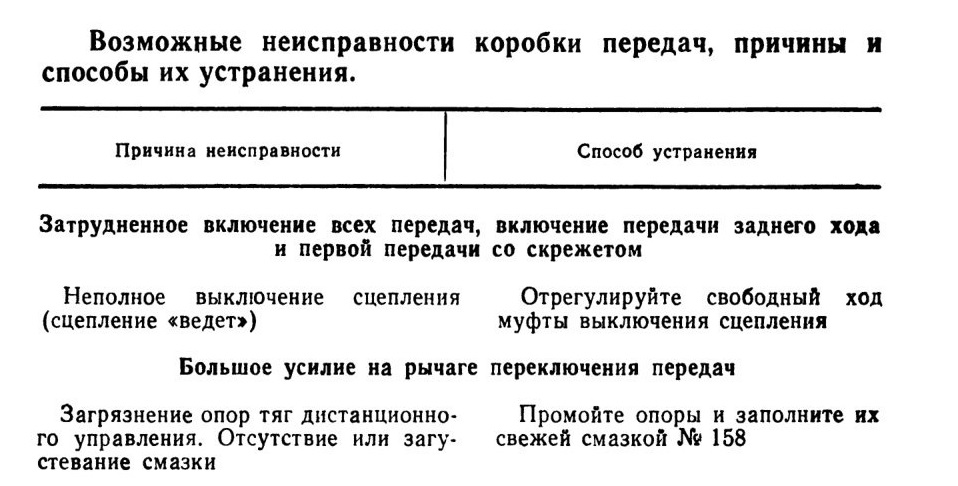

Возможные неисправности коробки передач, причины и способы их устранения.

Затрудненное включение всех передач, включение передачи заднего хода и первой передачи со скрежетом

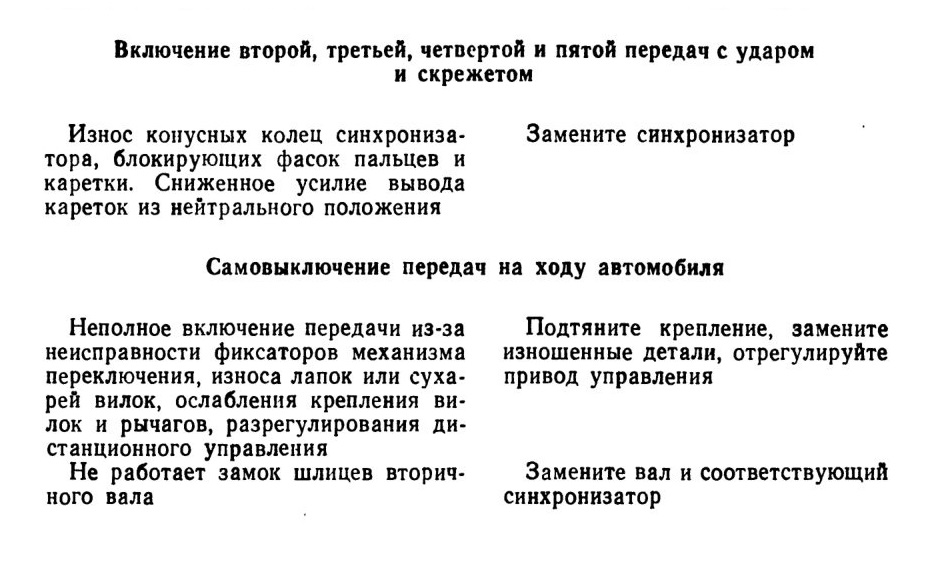

Включение второй, третьей, четвертой и пятой передач с ударом и скрежетом

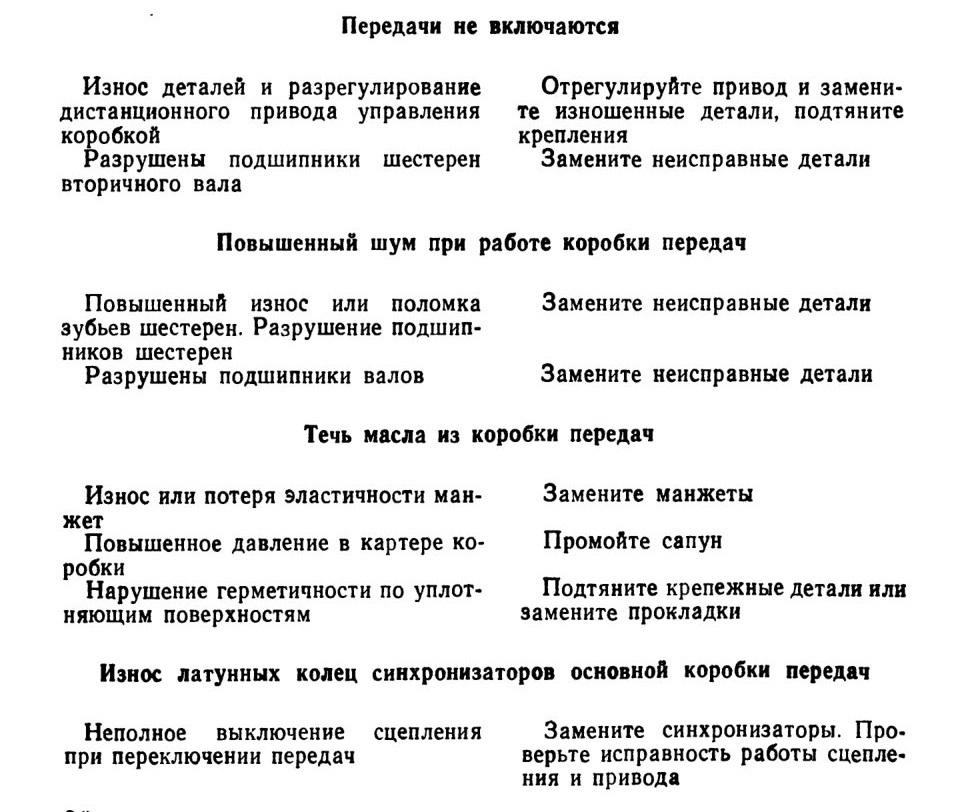

Передачи не включаются
