3.4.13. Предпусковой подогреватель

Предпусковой подогреватель предназначен для нагрева жидкости в системе охлаждения и масла в картере двигателя перед его пуском в холодное время года.

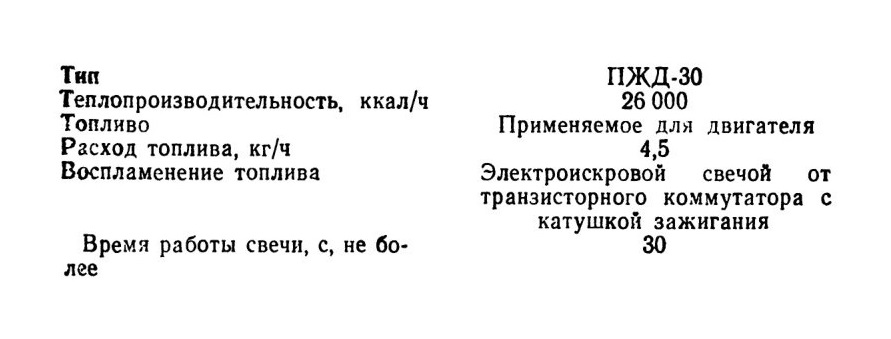

Техническая характеристика

Подогреватель установлен под передней поперечиной рамы автомобиля и состоит из следующих узлов и систем: котла 2 (рис. 47) в сборе с горелкой, электромагнитного топливного клапана 1 с форсункой и электронагревателем топлива в сборе, насосного агрегата 7 с электродвигателем, вентилятором, жидкостным и топливным насосами, системы электроискрового розжига с искровой свечой и транзисторным коммутатором, системы дистанционного управления подогревателем с переключателем режимов работы, контактором электродвигателя и реле электронагревателя топлива.

В горелке топливо смешивается с воздухом. Образовавшаяся смесь воспламеняется и сгорает. Горелка съемная, крепится к котлу подогревателя болтами. На горелке установлены электроискровая свеча и топливный электромагнитный клапан в сборе с форсункой и электронагревателем топлива.

Котел подогревателя состоит из двух связанных между собой полостей: внутренней и наружной. В нем охлаждающая жидкость нагревается.
Насосный агрегат состоит из вентилятора (нагнетателя), топливного и жидкостного насосов, приводимых в действие от одного электродвигателя. Жидкостный насос центробежного типа предназначен для обеспечения циркуляции теплоносителя между предпусковым подогревателем и системой охлаждения двигателя. Вентилятор центробежного типа обеспечивает подачу воздуха в горелку котла подогревателя. Топливный насос шестеренного типа обеспечивает подачу топлива под давлением к форсунке котла подогревателя.

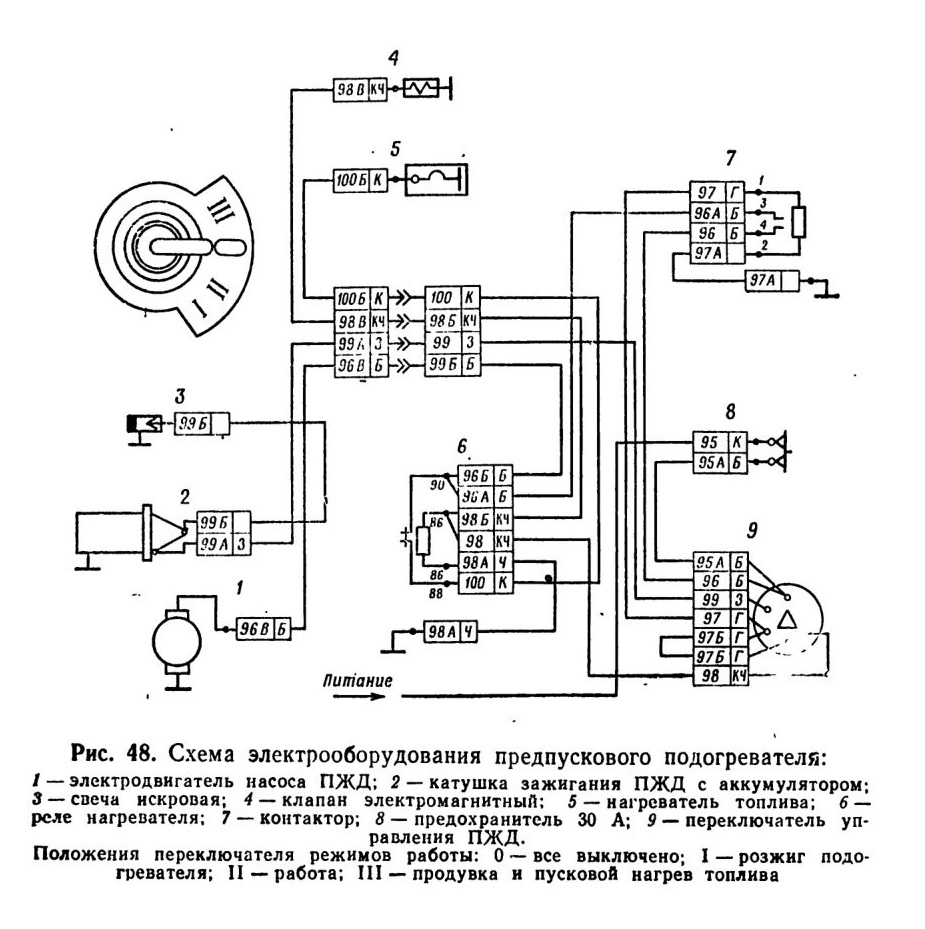

Система электроискрового розжига предназначена для обеспечения искрового разряда в горелке при пуске подогревателя. Топливная смесь в горелке котла подогревателя воспламеняется высоковольтным разрядом, который образуется между электродами свечи 3 (рис. 48). Высокое напряжение на электродах свечи создается транзисторным коммутатором с индукционной катушкой 2.

Система дистанционного управления подогревателем дает возможность управлять работой подогревателя как при рабочем положении кабины автомобиля, так и при опрокинутой кабине.

Переключатель управления работой подогревателя, установленный на кронштейне в кабине, имеет четыре положения:

положение 0; все выключено;

положение I; включен электродвигатель насосного агрегата, электромагнитный топливный клапан и электроискровая свеча;

положение II; включен электродвигатель насосного агрегата и электромагнитный топливный клапан;

положение III; включен электродвигатель насосного агрегата и электронагреватель топлива.

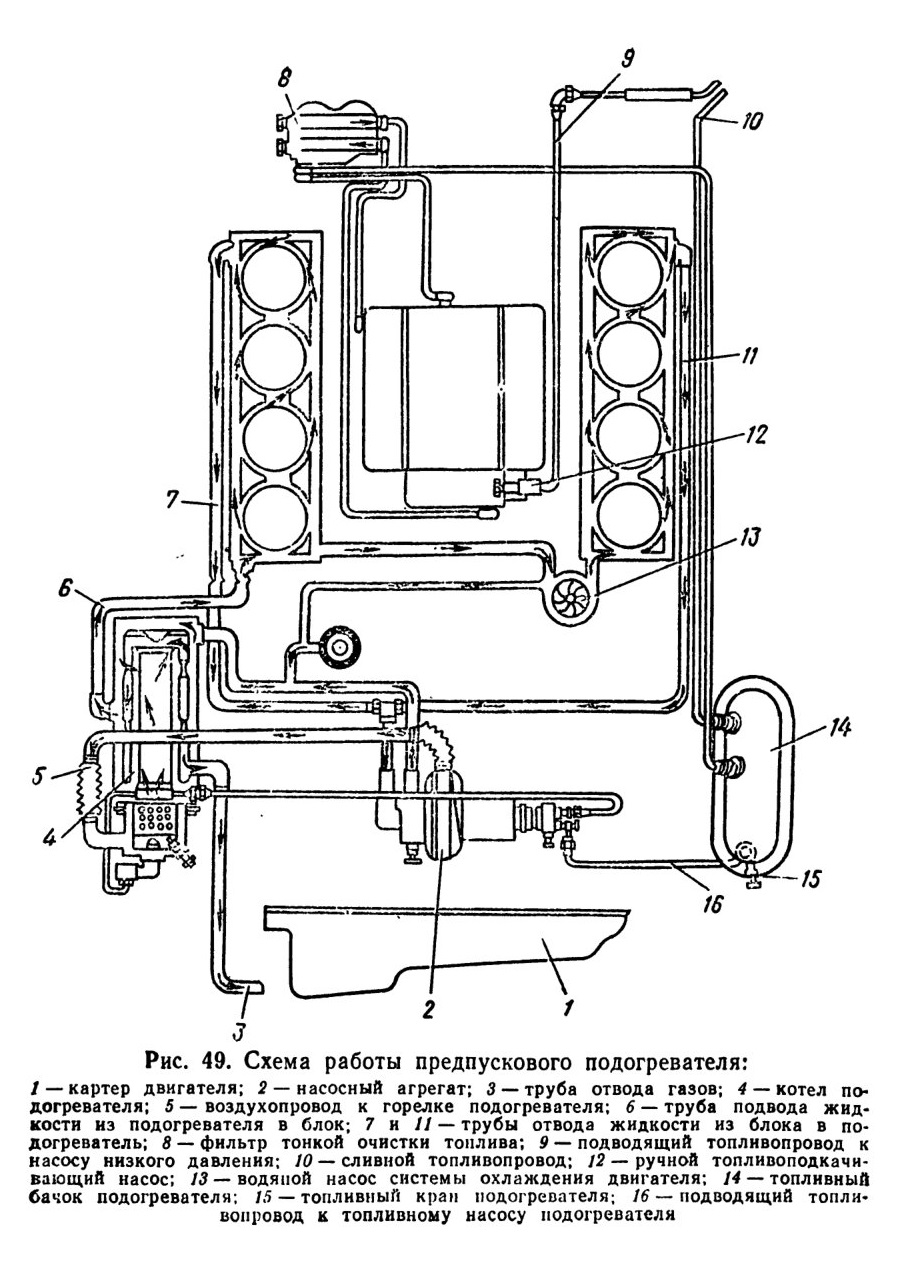

Подогреватель работает следующим образом. Топливный насос подогревателя отбирает топливо из бачка 14 (рис. 49), которое через открытый электромагнитный клапан подводится к форсунке и впрыскивается во внутреннюю полость горелки котла подогревателя. Распыленное топливо смешивается с подаваемым вентилятором воздухом, воспламеняется и сгорает, нагревая в котле 4 охлаждающую жидкость. Продукты сгорания топлива через выпускную трубу 3 направляются под масляный картер 1 двигателя и нагревают в нем масло.

Топливо очищается фильтрами, установленными в электромагнитном клапане и форсунке.

Питание подогревателя осуществляется из специального топливного бачка, заполнение которого происходит автоматически при работающем двигателе. При неработающем двигателе бачок может быть наполнен ручным топливоподкачивающим насосом, установленным на топливном насосе высокого давления.

Расход топлива регулируется с помощью редукционного клапана, установленного на топливном насосе. Для увеличения количества топлива отверните колпачковую гайку, контргайку регулировочного винта и проворачивайте винт вправо до выхода подогревателя на устойчивый режим работы.

При эксплуатации предпускового подогревателя следите, чтобы не было течи охлаждающей жидкости и топлива в соединениях трубопроводов, шлангов и кранов. Соединения топливопроводов с подогревателем должны быть герметичны, так как подсос воздуха в топливную систему не допускается. Наличие воздуха пли течь в топливной системе подогревателя

приводит к ненадежной работе и произвольной остановке подогревателя.

Работа подогревателя с открытым пламенем на выпуске недопустима.

Проверка работоспособности предпускового подогревателя. Нормальная работа предпускового подогревателя определяется по равномерному гулу горения в котле и выходу отработавших газов без дыма и открытого пламени. При необходимости отрегулируйте расход топлива редукционным клапаном топливного насоса, для чего:

отверните колпачковую гайку на топливном насосе; ослабьте контргайку регулировочного винта; поворачивая регулировочный винт вправо (подача топлива увеличивается) или влево (подача топлива уменьшается), отрегулируйте режим работы подогревателя.

По окончании регулирования застопорите регулировочный винт контргайкой и наверните колпачковую гайку.

Для обеспечения нормальной работы подогревателя регулируйте подачу топлива при отрицательных температурах окружающего воздуха.

После мойки автомобиля или преодоления брода в холодное время года удалите воду, попавшую в воздушный тракт вентилятора, включением насосного агрегата на 3—4 мин (поставьте переключатель в положение III, предварительно отсоединив провод электронагревателя топлива).

Возможные неисправности предпускового подогревателя, причины и способы их устранения.

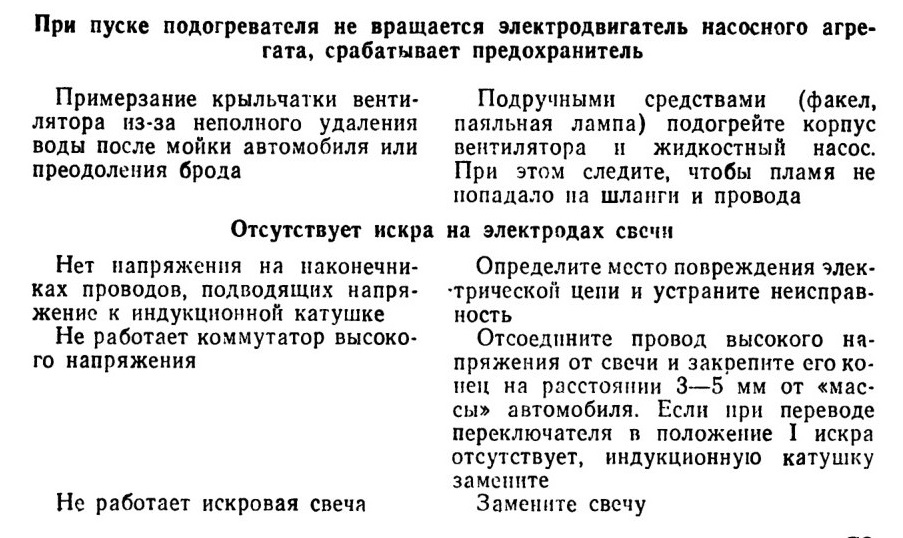

При пуске подогревателя не вращается электродвигатель насосного агрегата, срабатывает предохранитель

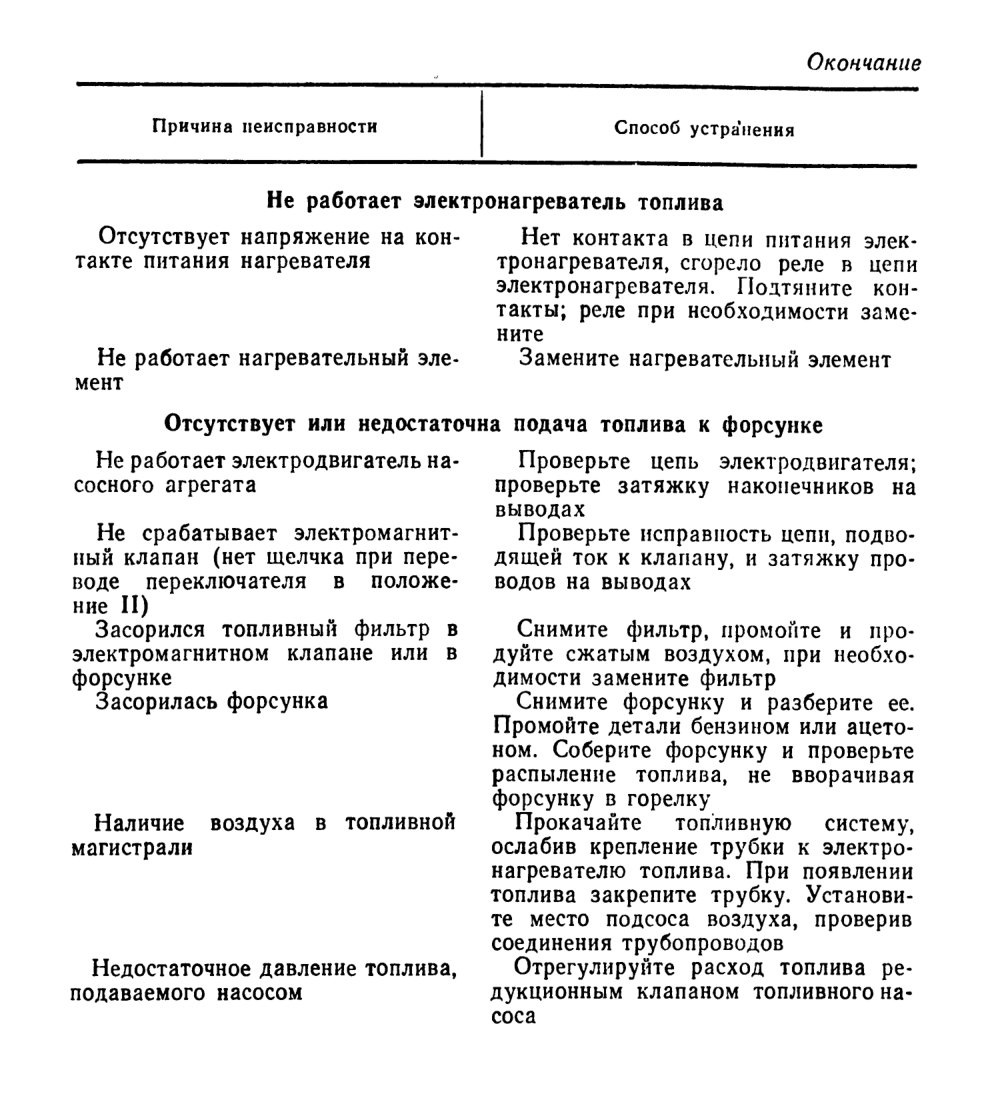

Не работает электронагреватель топлива

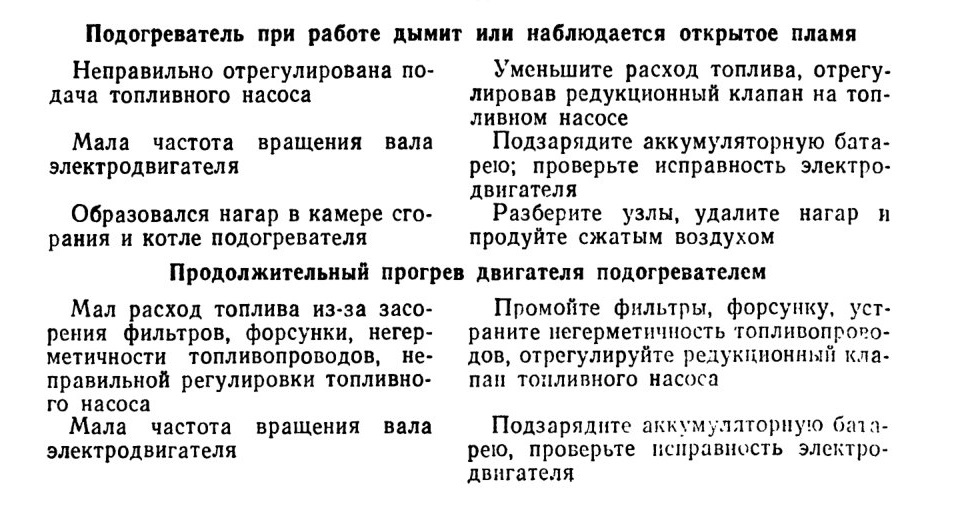

Подогреватель при работе дымит или наблюдается открытое пламя

Мал расход топлива из-за засорения фильтров, форсунки, негерметичности топливопроводов, неправильной регулировки топливного насоса

Мала частота вращения вала электродвигателя
