КамАЗ-4310, Камаз-43105. Сцепление



3.5. ТРАНСМИССИЯ

3.5.1. Сцепление


Сцепление предназначено для обеспечения плавного трогания автомобиля с места и разъединения двигателя с трансмиссией при переключении передач. Состоит из механизма сцепления и привода сцепления.

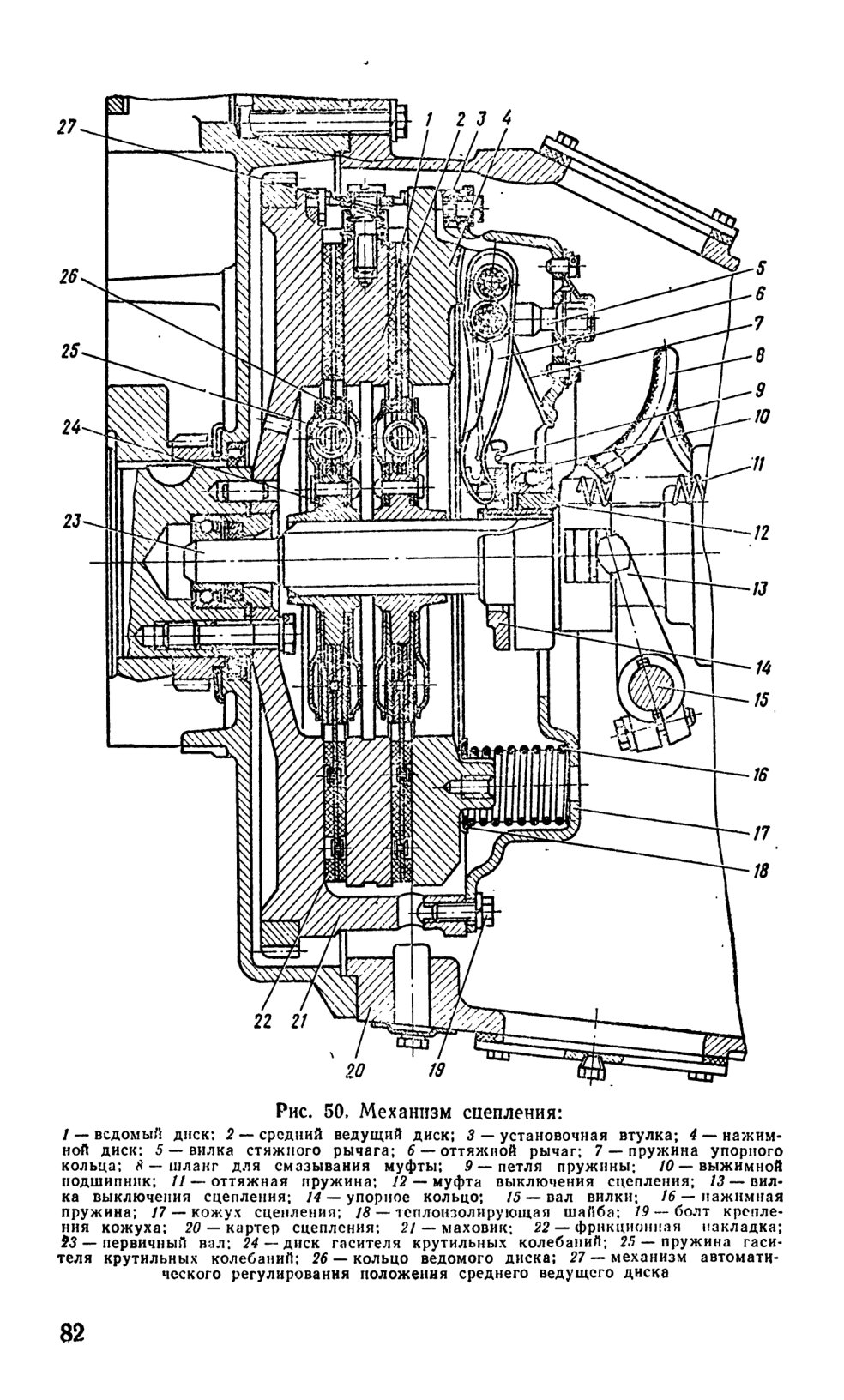

Механизм сцепления. Особенностями механизма сцепления (рис. 50) являются: наличие устройства (не требующего регулировки в процессе эксплуатации) для автоматической установки среднего ведущего диска в среднее положение при выключении сцепления; термостойкая накладка ведомого диска с большим сроком службы; определенная форма кожуха, обеспечивающая фиксацию нажимных пружин.

Ведущие диски: нажимной 4 и средний 2 — имеют на наружной поверхности по четыре шипа, которые входят в специальные пазы маховика и передают крутящий момент двигателя на поверхности трения ведомых дисков 1 с фрикционными накладками 22, ступицы которых установлены на шлицах первичного вала коробки передач. Штампованный кожух 17 сцепления установлен на маховике 21 с помощью втулок 3 и закреплен десятью болтами М10 и двумя М8. Между кожухом и нажимным диском размещены нажимные пружины 16, под действием которых ведомые диски зажимаются между нажимным и средним ведущими дисками и маховиком.

Средний ведущий диск 2 имеет рычажный механизм 27. Он автоматически устанавливает диск 2 в среднее положение при выключении сцепления.

Выключающее устройство сцепления состоит из установленных на нажимном диске 4 оттяжных рычагов 6 с упорным кольцом 14, муфты 12 выключения сцепления с подшипником 10, смонтированной на крышке первичного вала коробки передач, и вилки 13 выключения, размещенной на валу 15 в картере сцепления.

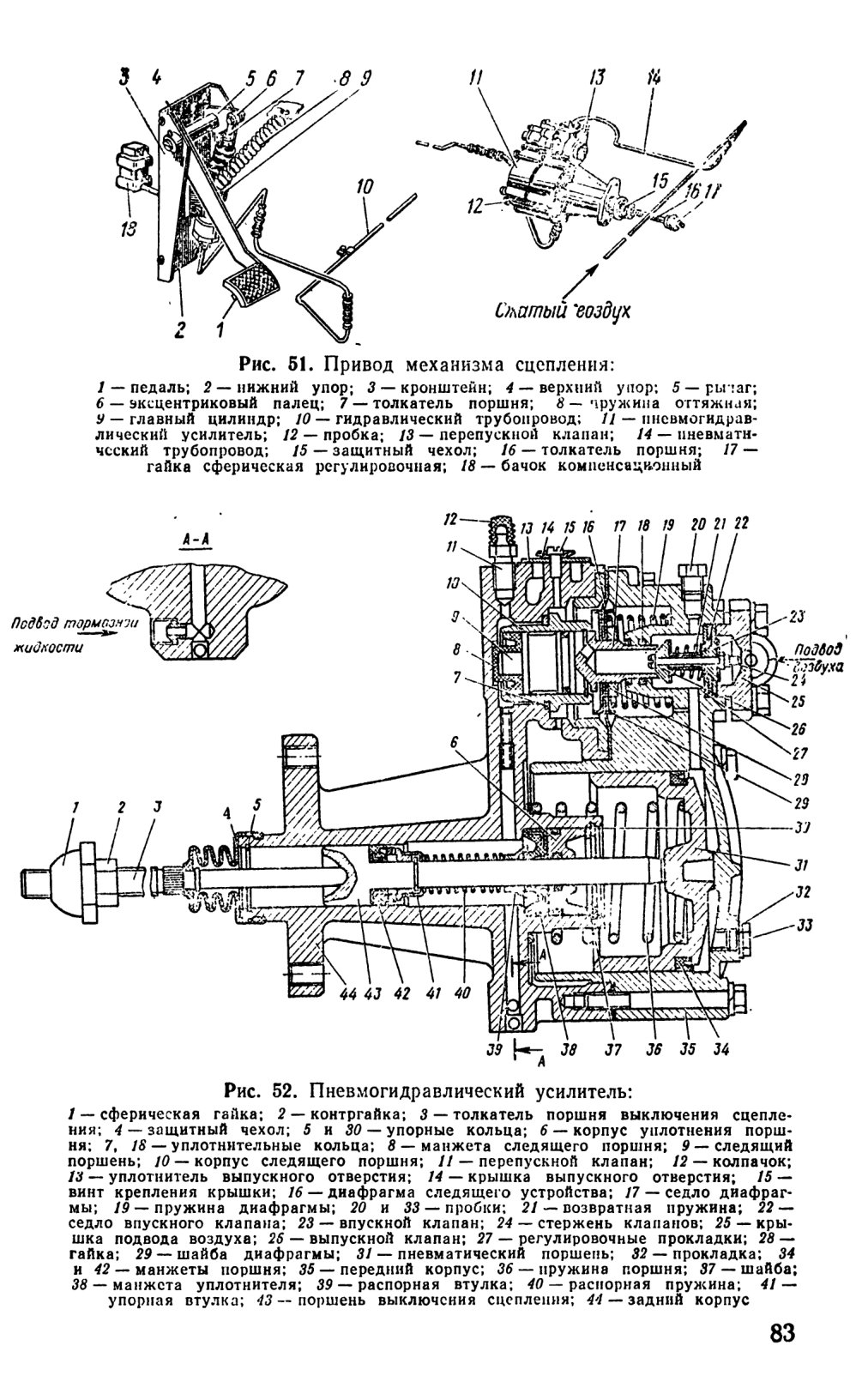

Привод механизма сцепления (рис. 51) состоит из педали 1 сцепления с оттяжной пружиной 8, главного цилиндра 9, пневмогидравлического усилителя 11, трубопроводов 10 и шлангов для подачи рабочей жидкости от главного цилиндра к усилителю сцепления, трубопровода 14 подвода воздуха от пневмопривода тормозов к усилителю сцепления.

Пневмогидравлический усилитель (рис. 52) привода сцепления служит для уменьшения усилия, необходимого для нажатия падали сцепления. Он крепится двумя болтами к фланцу картера сцепления с правой стороны силового агрегата.

При нажатии педали сцепления давление жидкости из главного цилиндра передается по трубопроводам и шлангам

в пневмогидроусилитель привода сцепления на гидравлический поршень и поршень следящего устройства, которое автоматически изменяет давление воздуха в силовом пневмоцилиндре усилителя пропорционально усилию на педали сцепления.

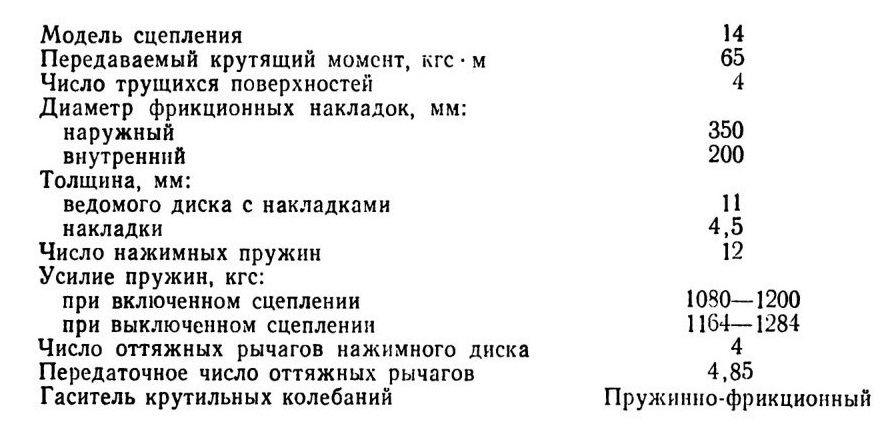

Техническая характеристика









Возможные неисправности сцепления, причины и способы их устранения.

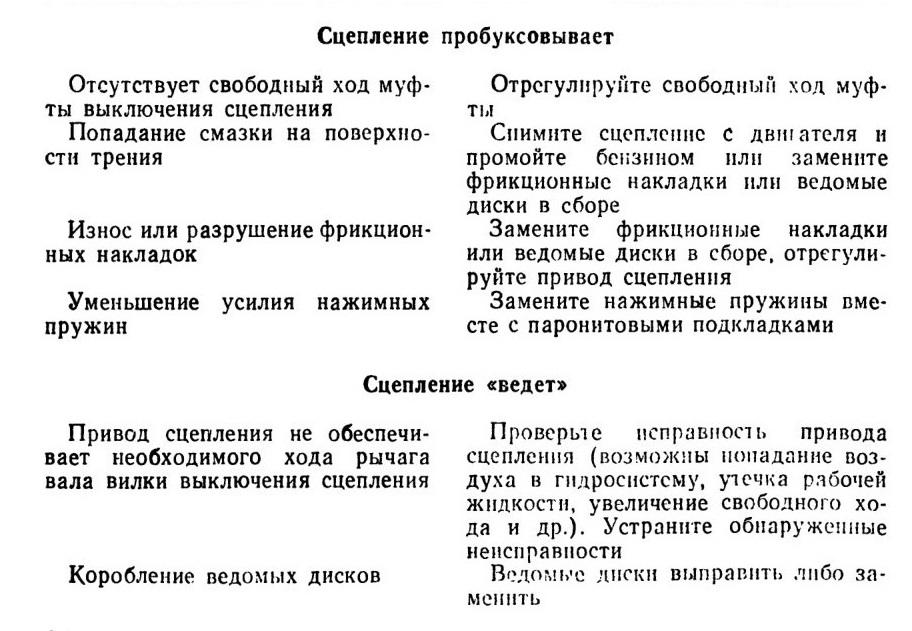

Сцепление пробуксовывает / Сцепление «ведет»

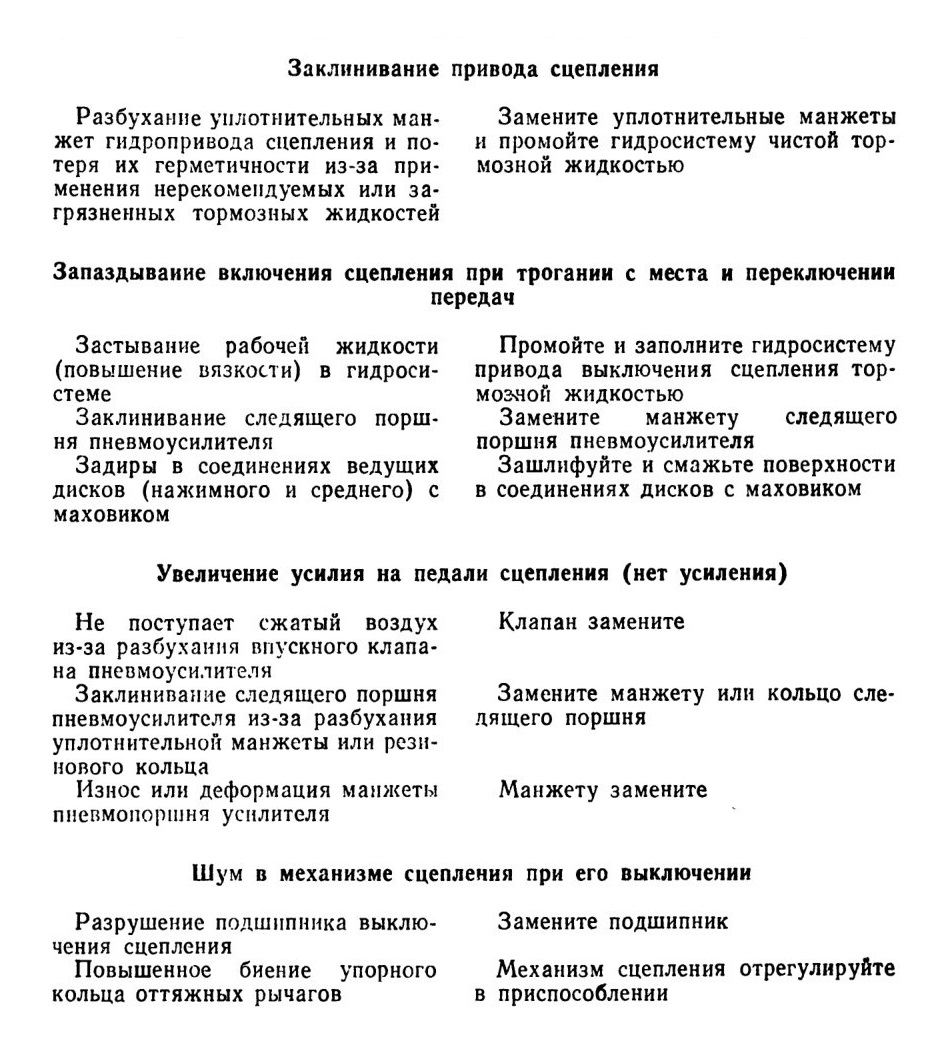

Заклинивание привода сцепления



Разрушение подшипника выключения сцепления

Повышенное биение упорного кольца оттяжных рычагов
