3.5.3. Раздаточная коробка

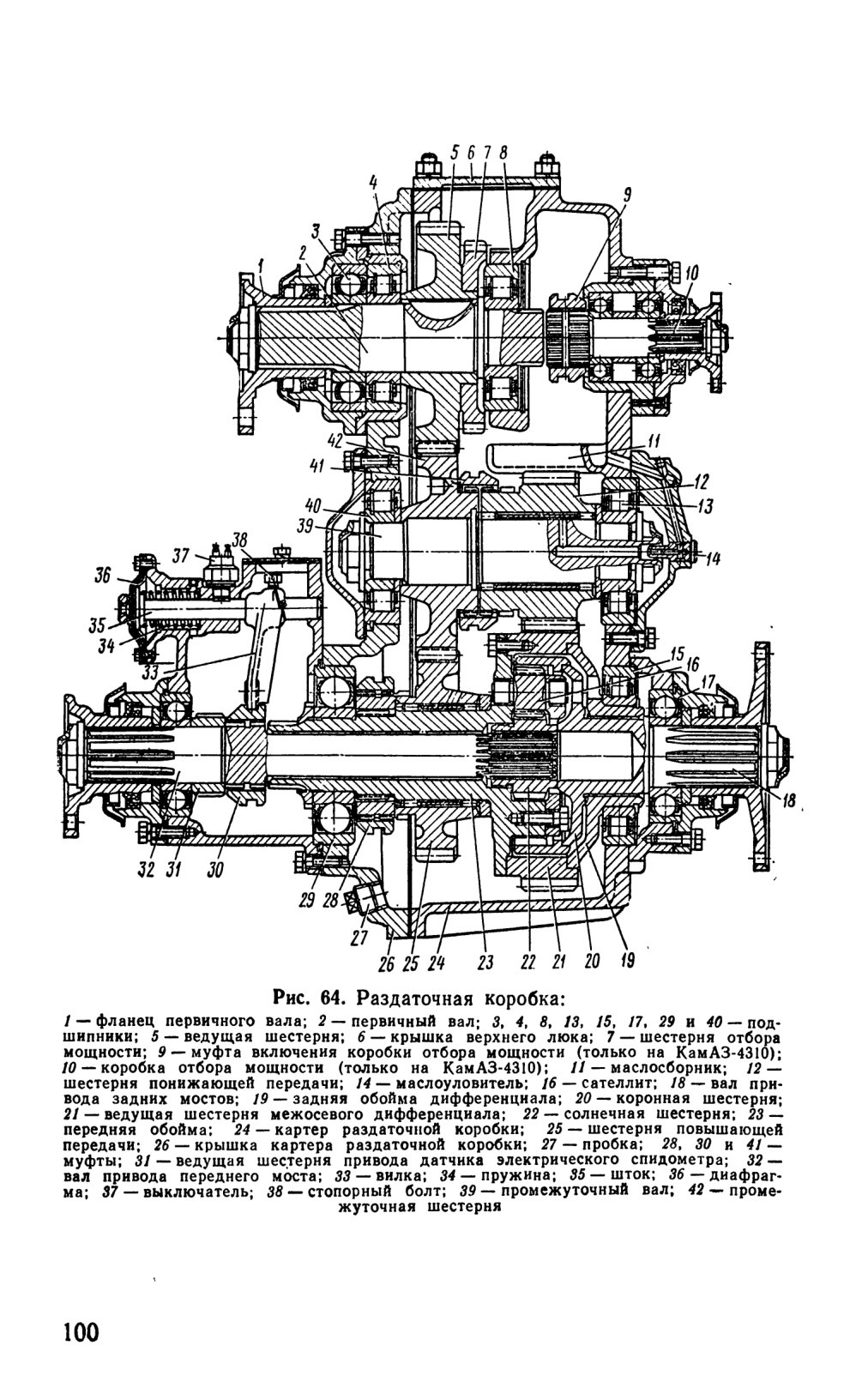

Раздаточная коробка (рис. 64) служит для распределения и передачи крутящего момента к переднему мосту и мостам задней тележки. Она установлена на лонжероне рамы и продольной балке, расположенной между поперечинами, на кронштейнах с четырьмя резиновыми подушками.

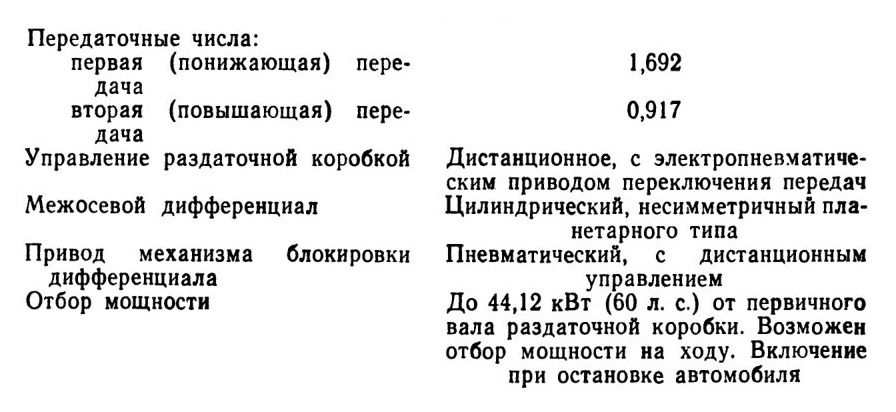

Техническая характеристика

Картер раздаточной коробки литой с вертикальным разъемом. В верхней части картера имеется люк, закрытый крышкой 6, для установки коробки отбора мощности. В гнездо заднего торца картера установлена односкоростная коробка 10 отбора мощности.

Редуктор раздаточной коробки состоит из первичного вала 2, промежуточного вала 39, вала 32 привода переднего моста, межосевого дифференциала. Все шестерни редуктора постоянного зацепления со спиральными зубьями.

Первичный и промежуточный валы вращаются на цилиндрических радиальных подшипниках 4, 8, 13 и 40, дифференциал— на радиальных цилиндрическом 15 и шариковом 29 подшипниках. Шарикоподшипник 3 первичного вала воспринимает только осевые нагрузки и установлен в крышке первичного вала с радиальным зазором.

К ведущей шестерне 5 первичного вала приварена шестерня 7 отбора мощности.

Шестерня 12 понижающей передачи и шестерня 25 повышающей передачи установлены на роликоподшипниках с алюминиевыми сепараторами.

Дифференциал — планетарного типа с четырьмя сателлитами 16, солнечной шестерней 22 и коронной шестерней 20, соединенной с валом 18 привода мостов задних мостов. Момент вращения от солнечной шестерни передается на вал 32 привода переднего моста. При работающем (разблокированном) дифференциале обеспечивается постоянная и равномерная тяга всех мостов и устраняются дополнительные нагрузки в трансмиссии. В зависимости от дорожных условий дифференциал может быть выключен (заблокирован), и тогда валы привода переднего и задних мостов вращаются как одно целое.

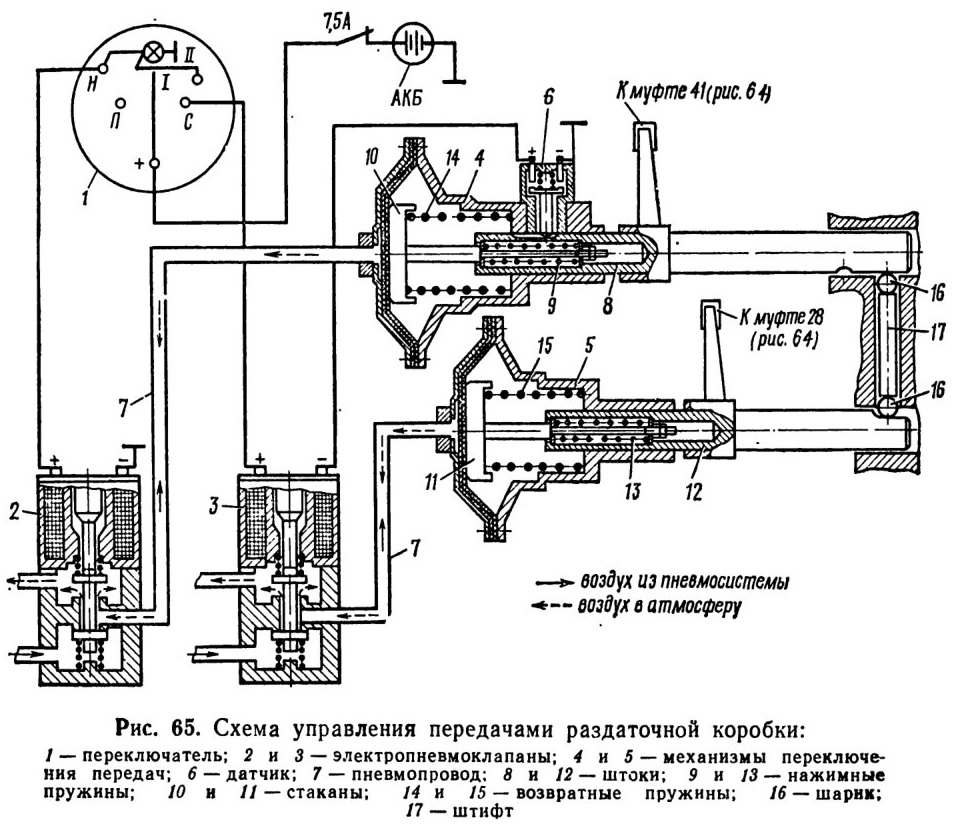

Переключение передач в раздаточной коробке осуществляется электропневматической системой, состоящей из трехпозиционного переключателя 1 (рис. 65), установленного в кабине, двух электропневмоклапанов 2 и 3, двух механизмов переключения диафрагменного типа 4 и 5, датчика 6 включения, установленного на механизме 4, пневмопроводов 7.

При установке переключателя 1 в положение I включена понижающая передача. В этом случае сжатый воздух в механизмы переключения не поступает. Положение муфт переключения соответствует показанному на рис. 64.

При установке переключателя 1 (рис. 65) в положение II включена повышающая передача. Включается электропневмоклапан 2, в результате воздух из пневмосистемы подводится к механизму 4 переключения, диафрагма которого перемещает шток 8 через нажимную пружину 9 до упора стакана 10 в выступы корпуса механизма. В этом положении срабатывает датчик 6, который включает электропневмоклапан 3, в результате воздух поступает в механизм 5, шток 12 которого перемещается через нажимную пружину 13 до упора стакана 11 в корпус механизма. При этом муфты 28 (рис. 64) и 41 перемещаются последовательно вправо.

При обратной перестановке переключателя 1 (рис. 65) в положение I возвратные пружины 14 и 15 последовательно посредством механизма блокировки, состоящего из шариков 16 и штифта 17, через нажимные пружины 9 и 13 возвращают штоки механизмов до упора в крышки.

При установке переключателя 1 в положение Н включена нейтральная передача. Срабатывает только электропневмоклапан 2, в результате воздух подается в механизм 4, и муфта 41 (рис. 64) перемещается вправо.

Включение блокировки межосевого дифференциала осуществляется также диафрагменной пневматической камерой, которая отличается от камеры переключения передач отсутствием нажимной пружины.

Воздух в камеры переключения передач подается электропневмоклапанами, управляемыми из кабины водителя трехпозиционным переключателем. Механизм блокировки дифференциала включается пневматическим краном, установленным в кабине под приборной панелью. Для предупреждения одновременного включения двух передач в раздаточной коробке имеется механизм блокировки шарикового типа.

Смазка раздаточной коробки — разбрызгиванием. Для подачи смазки в подшипники шестерни понижающей передачи промежуточного вала в картере раздаточной коробки имеется маслосборник 11, соединенный через отверстия в картере, крышке подшипника, маслоуловителе 14, валу 39 с подшипниковой зоной.

Возможные неисправности раздаточной коробки, причины и способы их устранения.

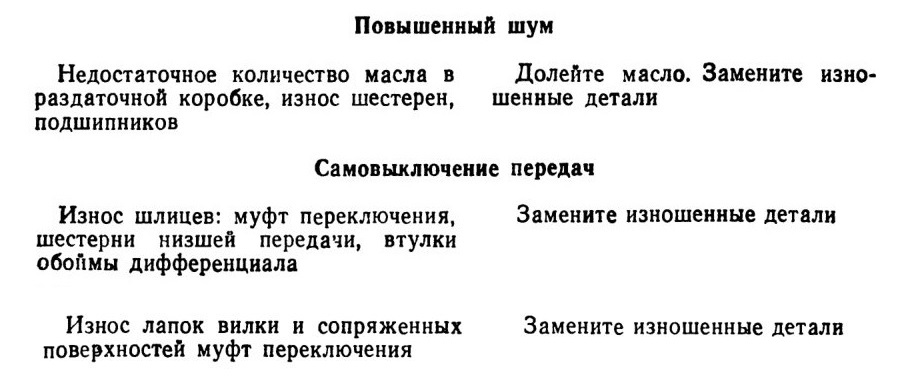

Повышенный шум / Самовыключение передач

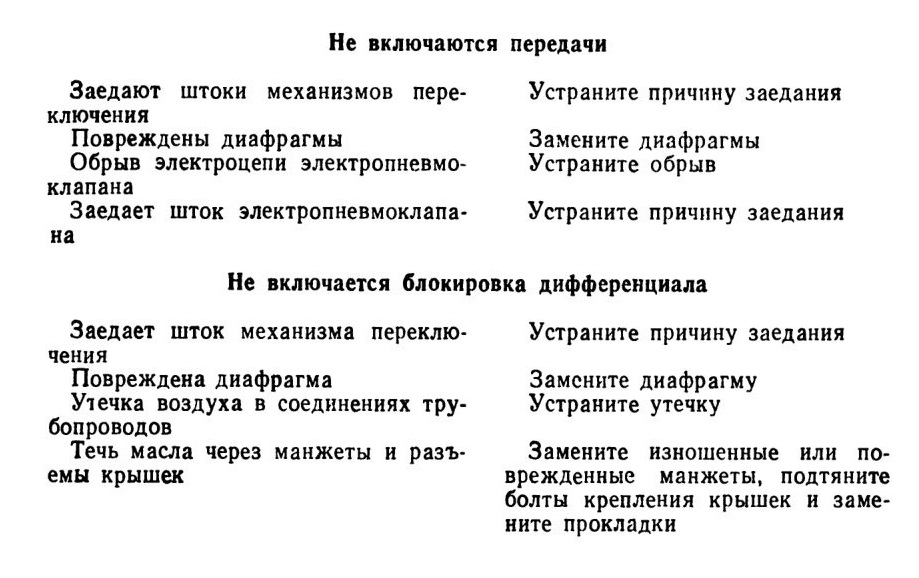

Не включаются передачи / Не включается блокировка дифференциала
