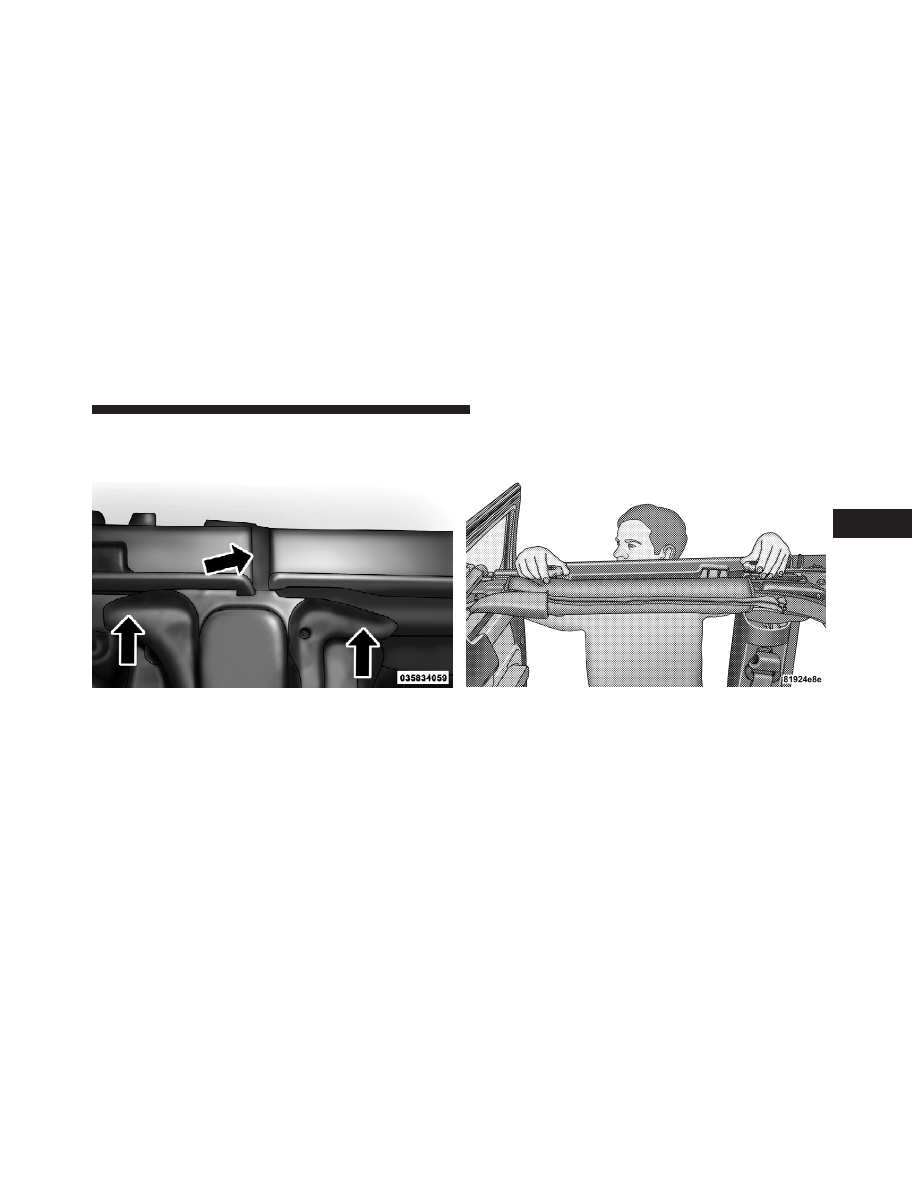

3. Position the top of the door frame against the metal
sport bar and press onto the side bar making sure not to
pinch the material of the sports bar covers and to ensure
it is properly positioned on the seal above the front of the
rear door.

4. Loosely install the rear knob (long knob) to hold the
door rail in position.

5. Carefully set the front of the front door frame in the
rubber seal at the top of the windshield.

6. Clip the front of the door rail over the side bar making
sure that the material for the side bar cover is not pinched
by the door frame.

192

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

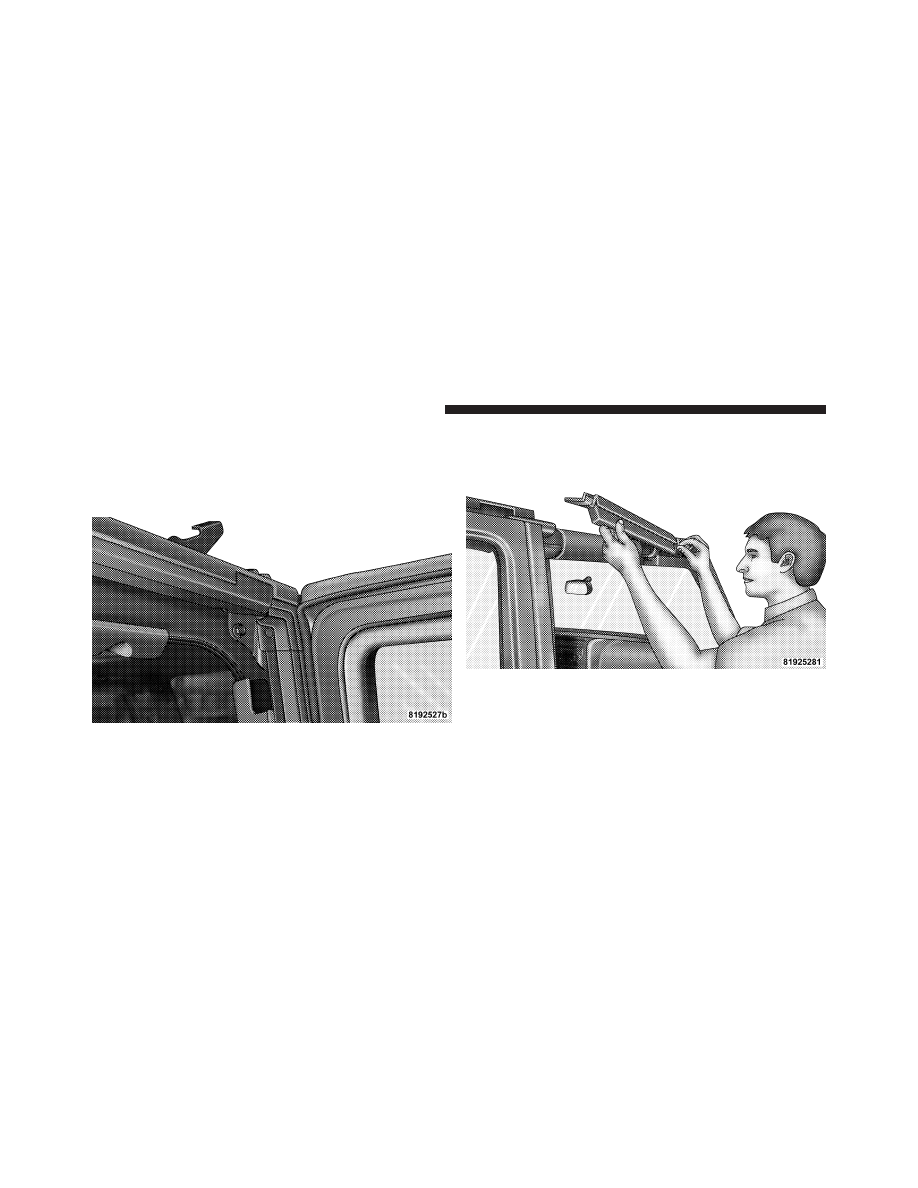

7. Position the rear of the front door frame to lay on top
of the front of the rear door frame. Ensure the seals are
installed correctly to avoid water leaks.

8. Loosely install both knobs beginning with the front
knob (long knob). Then, install the middle knob (short
knob) through the front and rear door frames and screw
into the top of the B-pillar.

9. Tighten the front knob, then the rear most knob, and
then the middle knob. Repeat this procedure for the other
side.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

193

SOFT TOP — TWO-DOOR MODELS
Please visit the owners section of Jeep.com for instruc-
tional videos.

CAUTION!

The soft top is not designed to carry any additional
loads such as roof racks, spare tires, building, hunt-
ing, or camping supplies, and/or luggage, etc. Also, it
was not designed as a structural member of the
vehicle and, thus, cannot properly carry any addi-
tional loads other than environmental (rain, snow,
etc.).

If the temperature is below 72°F (24°C) and/or the top
has been folded down for a period of time, the top will
appear to have shrunk when you raise it, making it
difficult to put up. This is caused by a natural contraction
of the vinyl coating on the fabric top.

Place the vehicle in a warm area. Pull steadily on the top
fabric. The vinyl will stretch back to its original size and
the top can then be installed. If the temperature is 41°F
(5°C) or below, do not attempt to put the top down or
roll the rear or side curtains.

CAUTION!

• Do not run a fabric top through an automatic car

wash. Window scratches and wax build up may
result.

• Do not lower the top when the temperature is

below 41°F (5°C). Damage to the top may result.

• Do not move your vehicle until the top has been

either fully attached to the windshield frame, or
fully lowered.

• Do not lower the top with the windows installed.

Window and top damage may occur.

(Continued)

194

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION! (Continued)

• Refer to “Appearance Care For Fabric Top Models”

in “Maintaining Your Vehicle” for further infor-
mation. It contains important information on
cleaning and caring for your vehicle’s fabric top.

• Do not use any tools (screwdrivers, etc.) to pry or

force any of the clamps, clips, or retainers securing
the soft top. Do not force or pry the soft top
framework when opening or closing. Damage to
the top may result.

WARNING!

• Do not drive the vehicle with the rear window

curtain up unless the side curtains are also re-
moved. Dangerous exhaust gases could enter the
vehicle causing harm to the driver and passengers.

• The fabric upper doors and fabric top are designed

only for protection against the elements. Do not
rely on them to contain occupants within the
vehicle or to protect against injury during an
accident. Remember, always wear seat belts.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

195

CAUTION!

Failure to follow these cautions may cause interior
water damage, stains or mildew on the top material:
• It is recommended that the top be free of water

prior to opening it. Operating the top, opening a
door or lowering a window while the top is wet
may allow water to drip into the vehicle’s interior.

• Careless handling and storage of the soft top may

damage the seals, causing water to leak into the
vehicle’s interior.

• The soft top must be positioned properly to ensure

sealing. Improper installation can cause water to
leak into the vehicle’s interior.

Quick Steps To Lowering The Soft Top
Refer to “Lowering The Soft Top” in this section for
further information.

1. Remove the side and back windows.

196

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

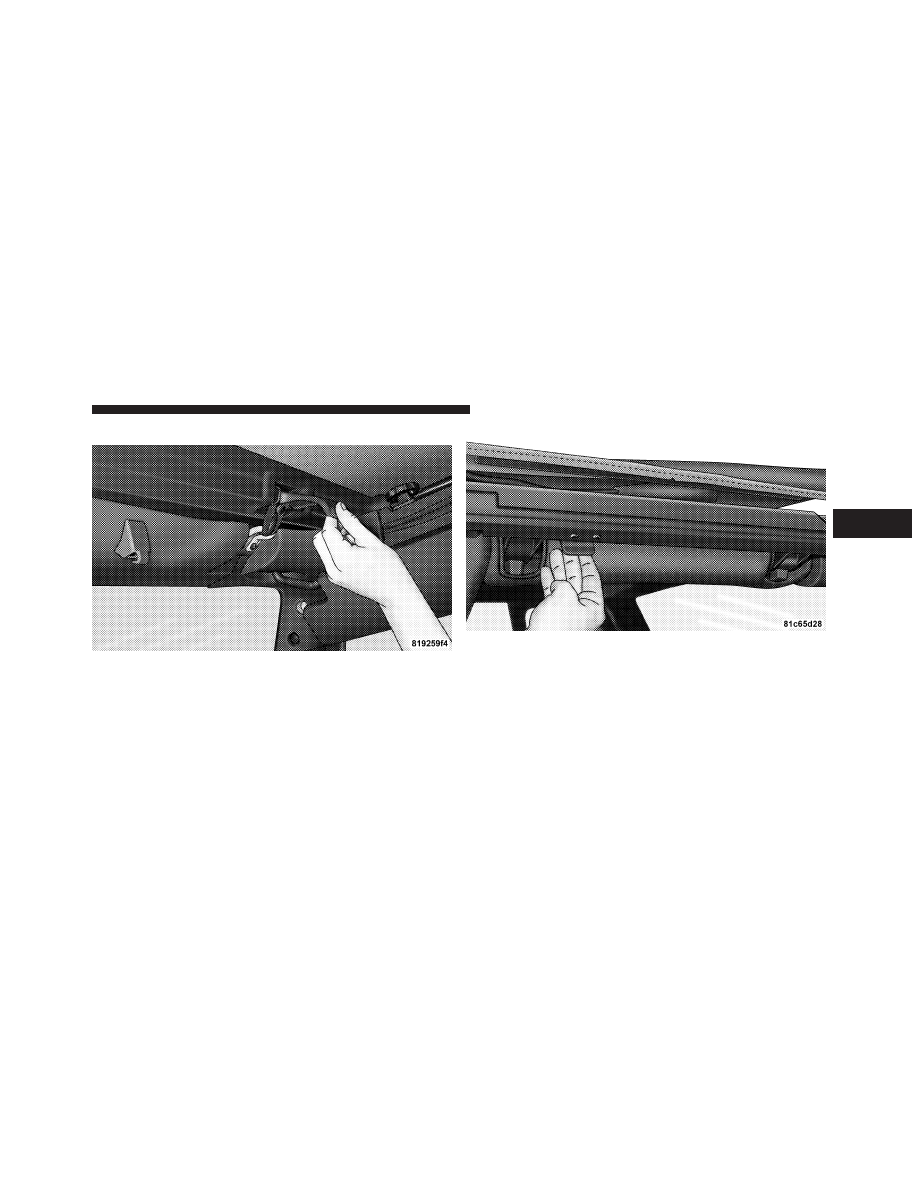

2. Release header latches from the windshield frame.

3. Release the Sunrider

威 latch (both sides).

4. Open the swing gate and lower the top.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

197

NOTE:

Ensure fabric does not overhang the sides of the

vehicle.

Quick Steps To Raising The Soft Top
Refer to “Raising The Soft Top” in this section for further
information.

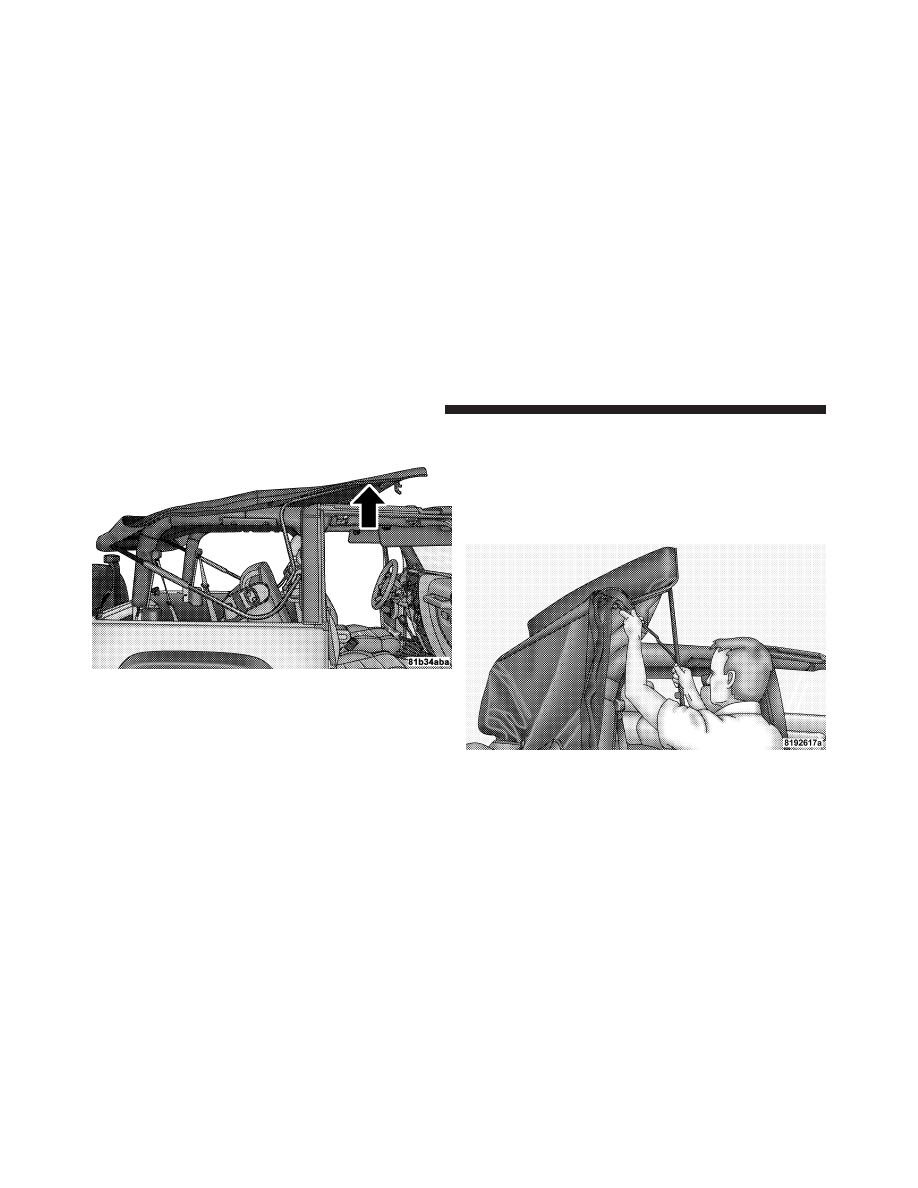

1. Open the swing gate and raise the top, engaging the
Sunrider

威 latches (another person may be needed to help

with this operation).

198

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

2. Engage header latches.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

199

3. Install rear corner panels.

4. Install side and back windows.

200

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

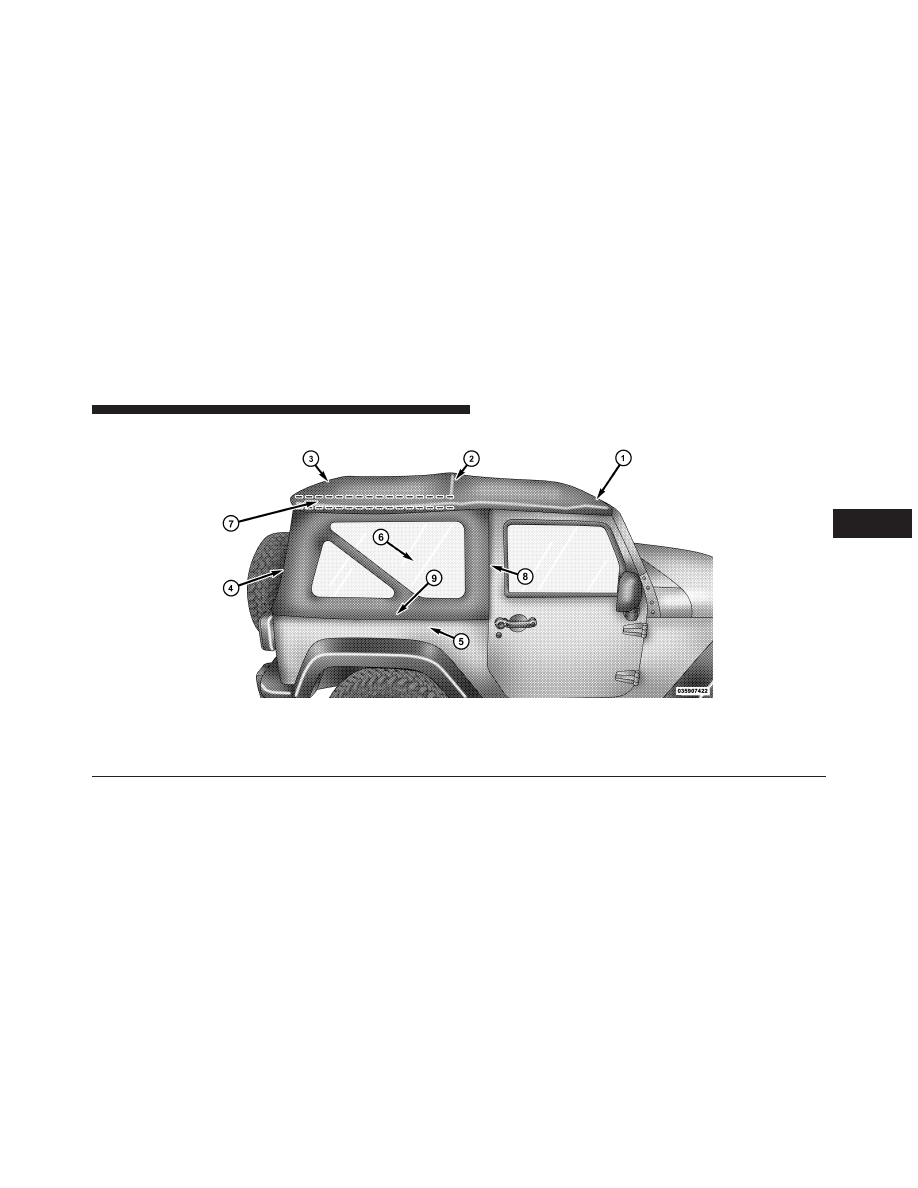

Lowering The Soft Top

1 — Header Bow

6 — Quarter Window

2 — 2–Bow

7 — Check Strap

3 — 3–Bow

8 — Front Retainer — Quarter Window

4 — Sail Panel

9 — Bottom Retainer — Quarter Window

5 — Body Side Retainer

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

201

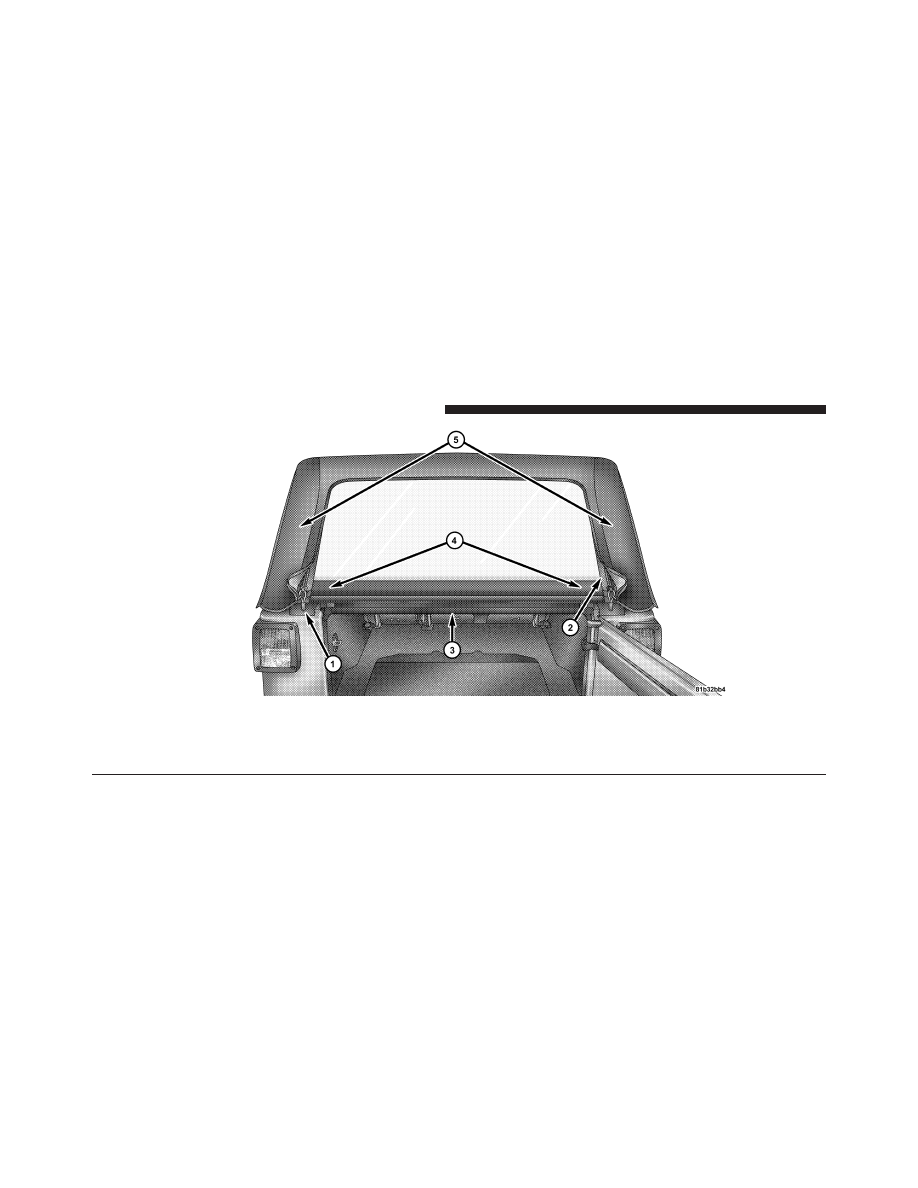

1 — Zipper Start
2 — Zipper Finish
3 — Swing Gate Bar
4 — Swing Gate Brackets
5 — Sail Panels

202

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

Clean side and rear windows before removal to

assist in preventing scratching during removal of the soft
top. If zippers are difficult to operate due to road dust,
etc., clean them with a mild soap solution and a small
brush. Cleaning products are available through your
authorized dealer.

1. If your vehicle has half doors, remove each half-door
window by opening the door and lifting the half-door
window out.

NOTE:

Stow the half-door windows carefully outside of

the vehicle, never inside, to avoid scratches.

2. Unclip and move the sun visors to the side.

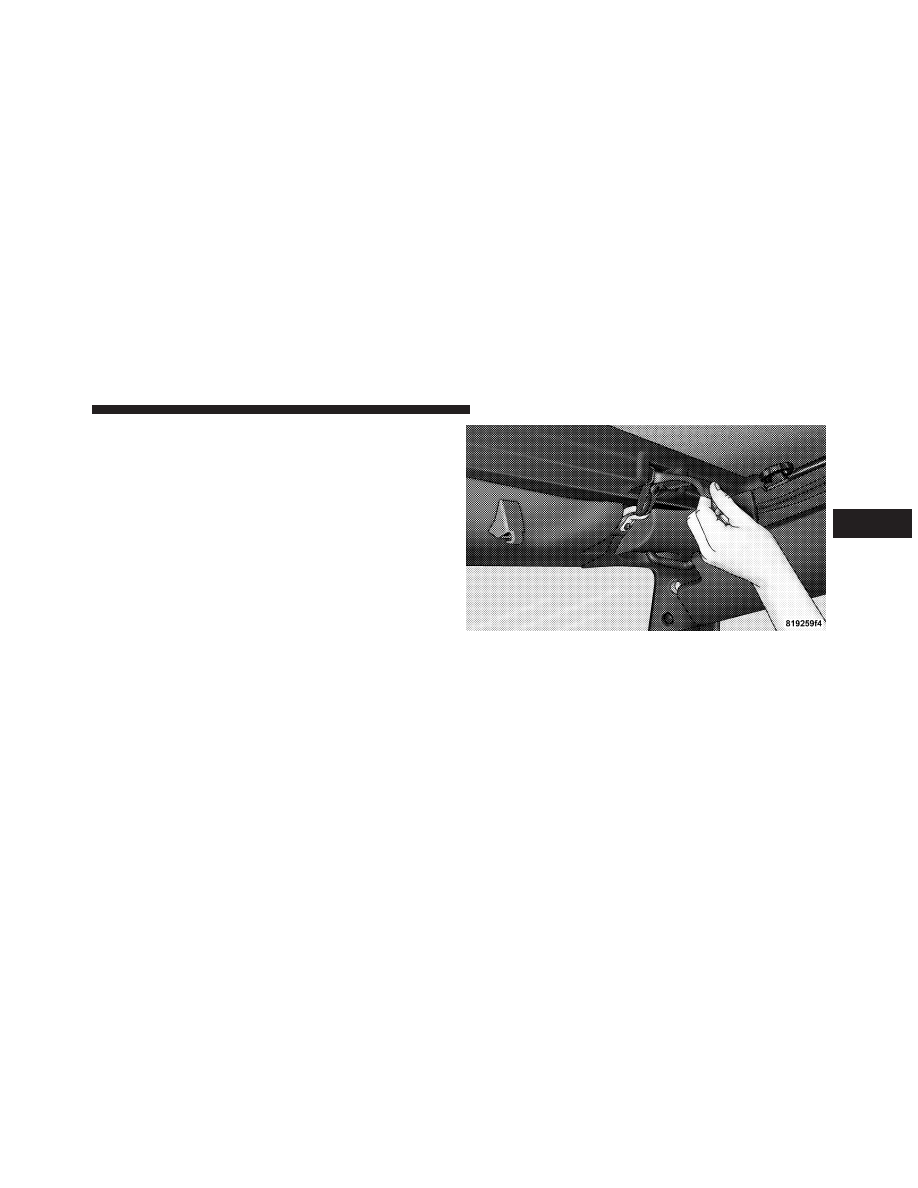

3. Release the header latches and leave the hooks in the
loops on the windshield.

4. Open the swing gate.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

203

5. Before unzipping the rear window, release the first 3 in
(7.6 cm) of both sail panels from the channel. Remove the
swing gate bar by pulling it straight rearward out of the
swing gate brackets.

• Unzip the rear window starting at the right lower

corner of the window. Pull the zipper up, across the
top and down to the left lower corner. Zipper pulls
will stay on the rear window.

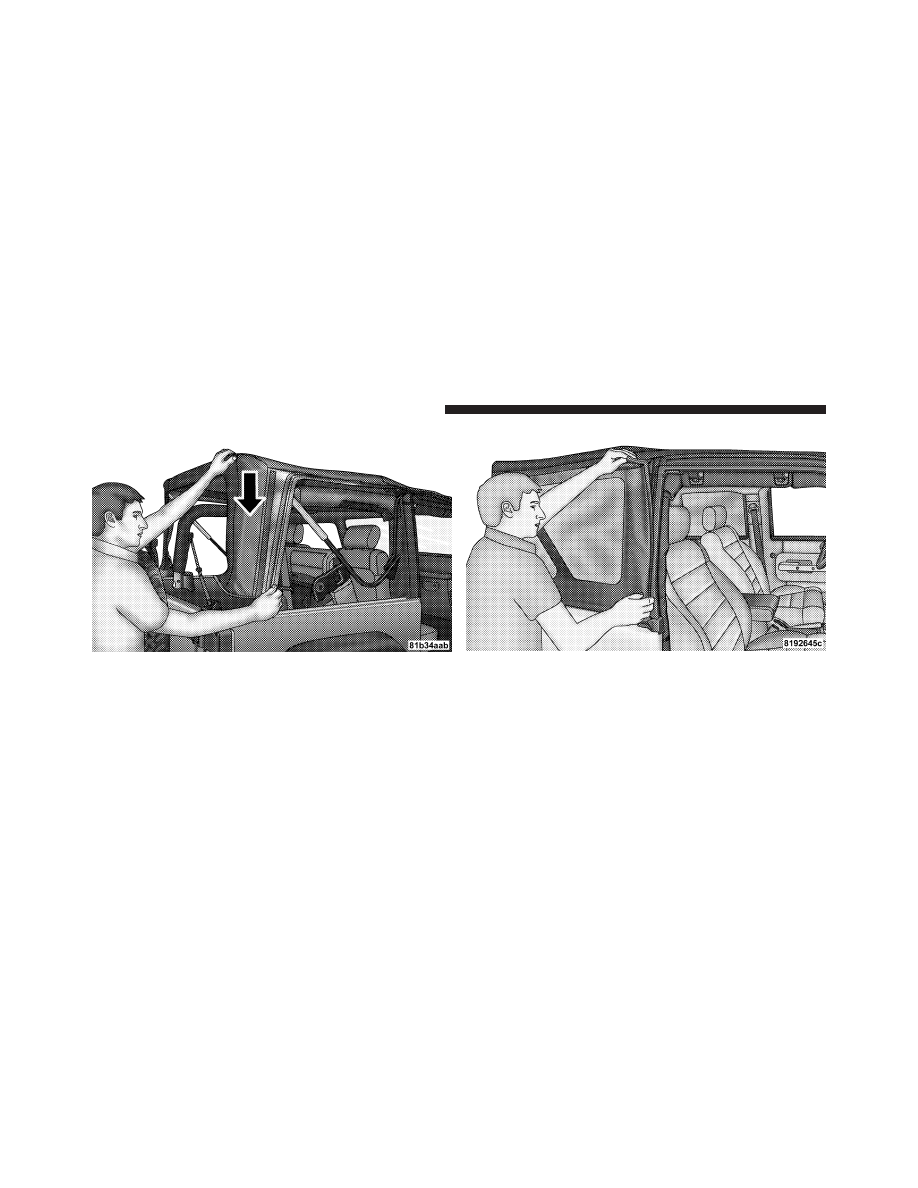

Pull down on the rear

window to disengage it from the zipper on the top
cover.

204

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

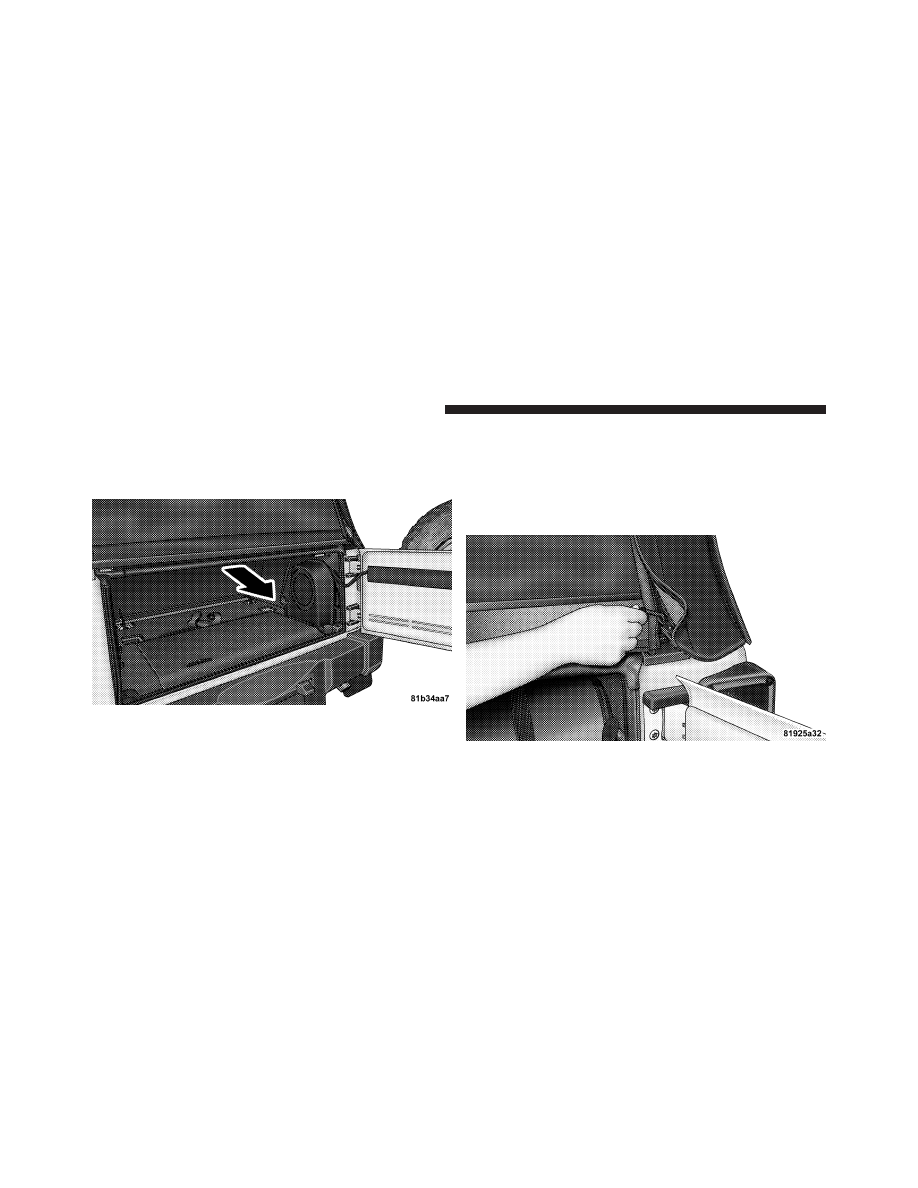

6. Remove the rear window retainer from the swing gate
bracket on both the left and right sides.

7. Stow the windows carefully to avoid scratching.

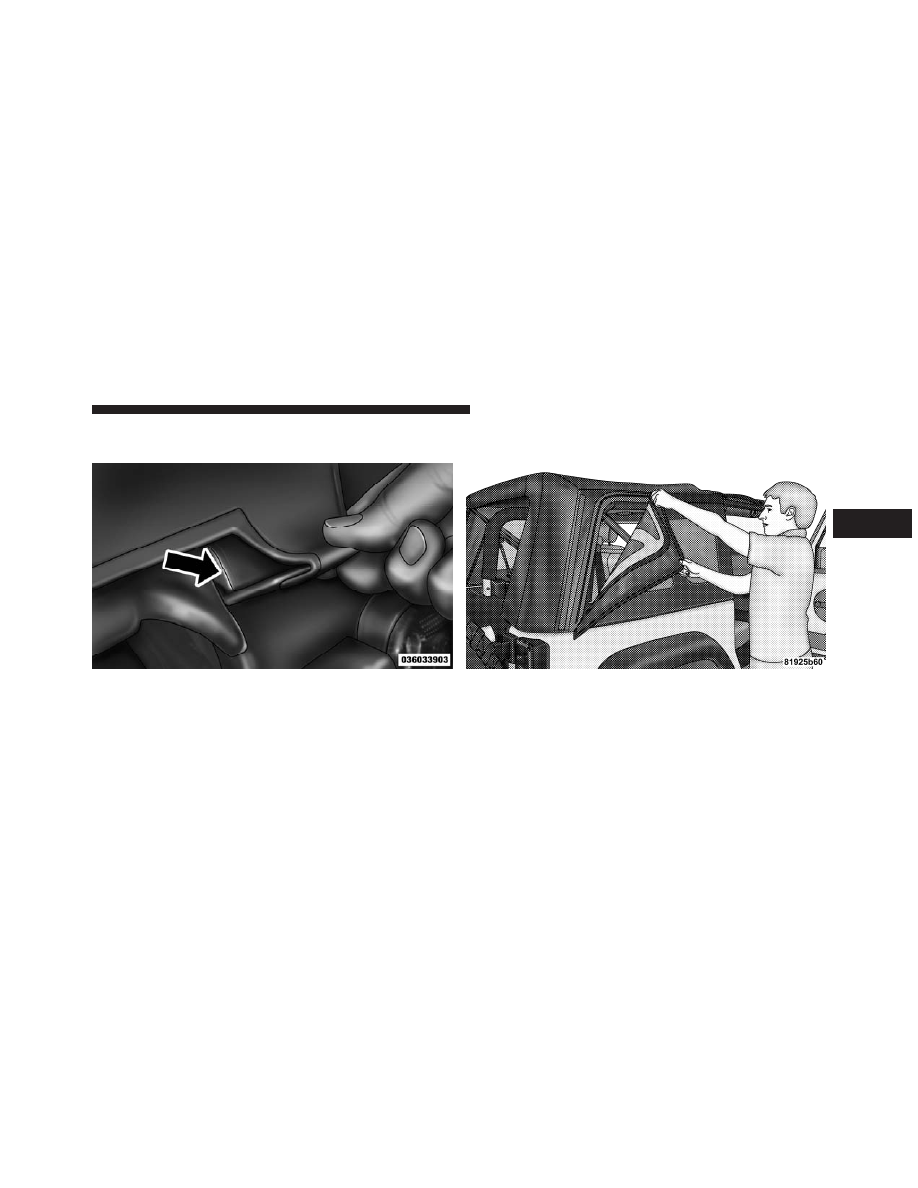

8. Undo the Velcro

威 that runs along the top and rear

edge of the side window.

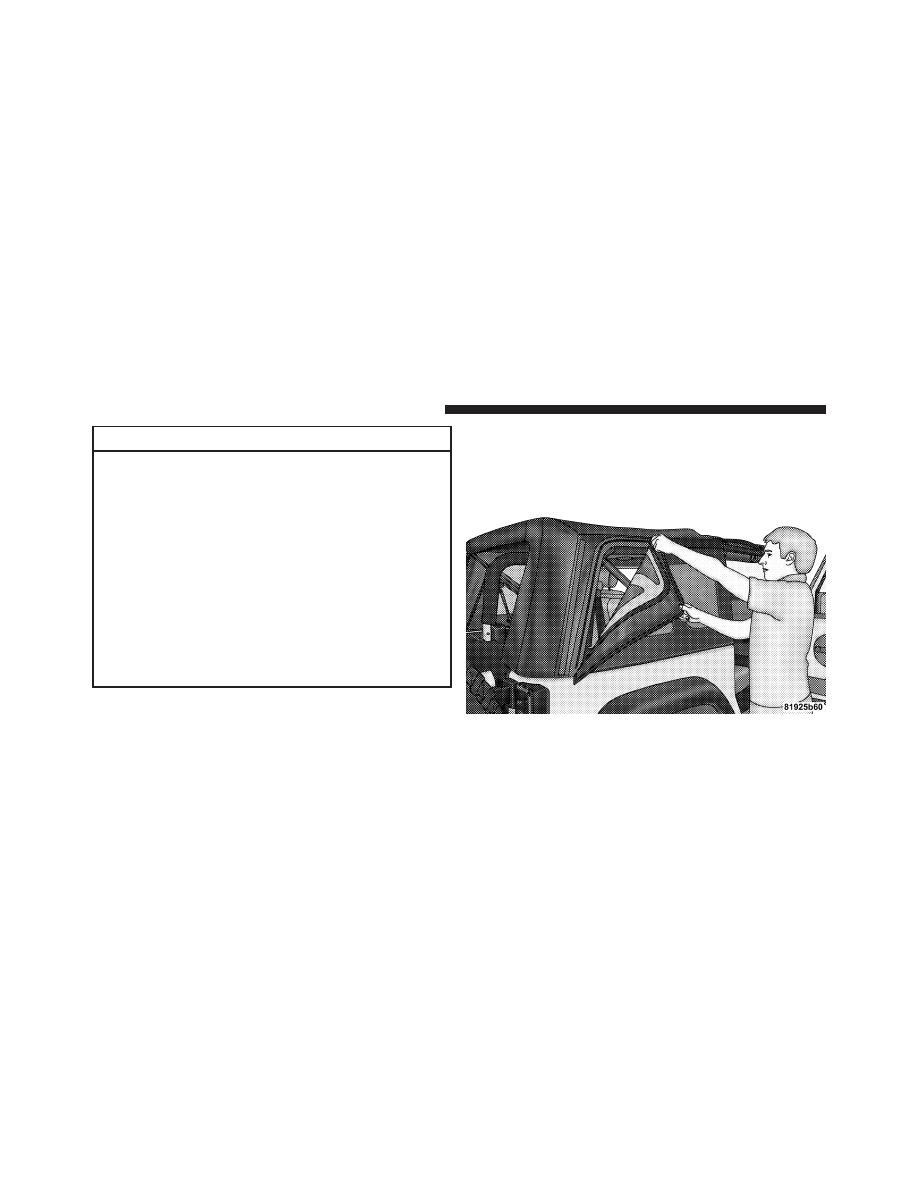

9. Beginning from the rear lower corner, completely
unzip the window.

10. Once unzipped, remove the side window retainers
from the door channel and body side channel. Repeat this
step on the opposite side.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

205

11. Finish releasing the sail panel retainers from the body
side channel at the rear corners of the vehicle.

NOTE:

When releasing the sail panel retainers, it is

helpful to pull down on the rear roof bow.

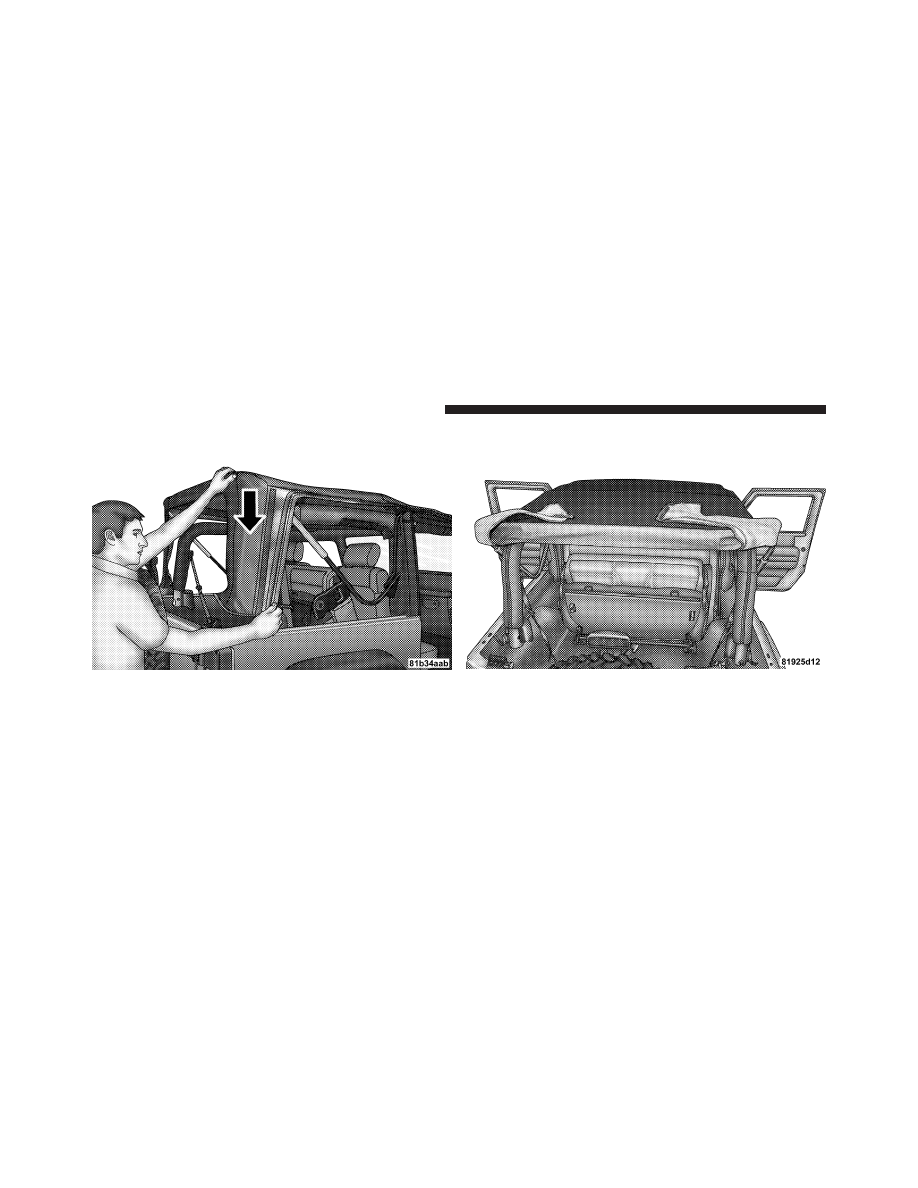

12. As you begin to lower the top, fold the sail panels so
that they rest on top of the soft top.

206

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

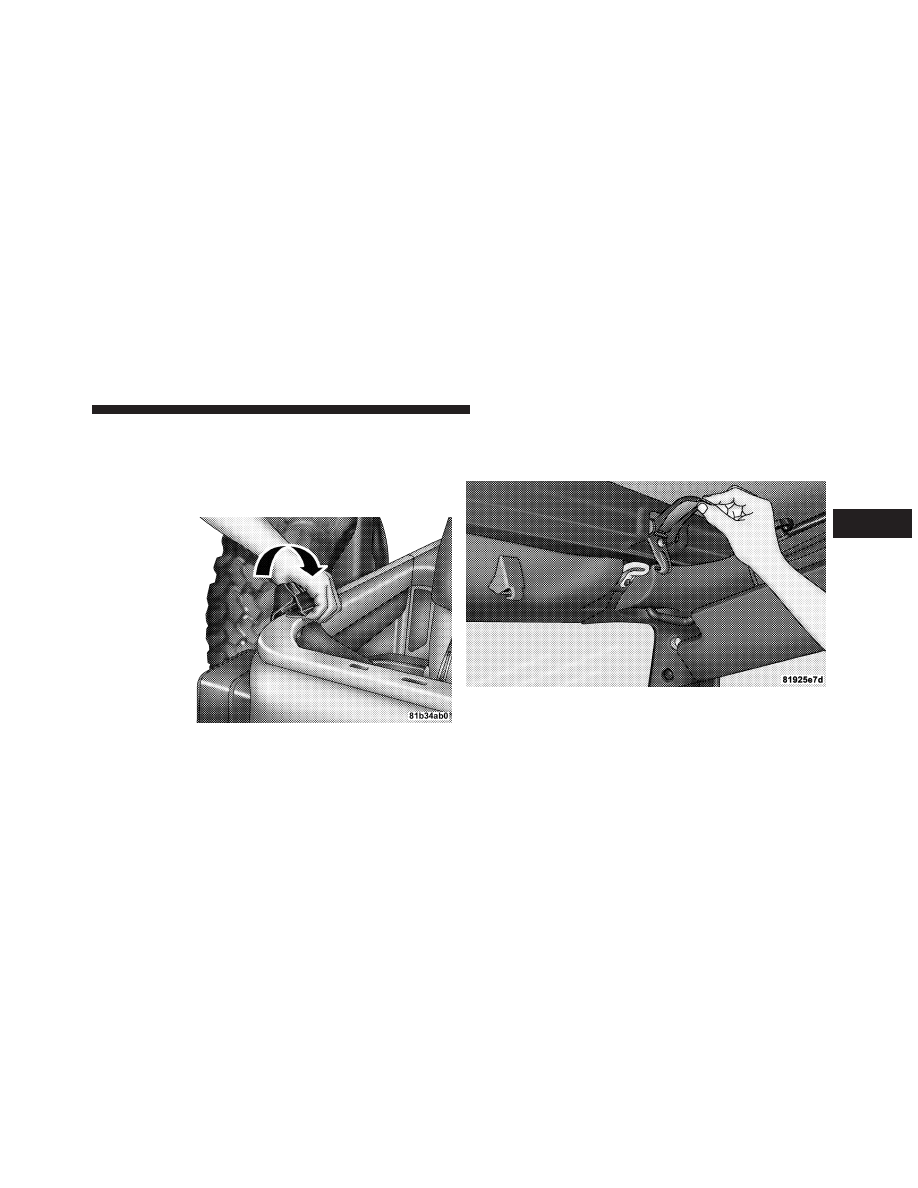

13. The swing gate brackets do not need to be removed
unless the hard top is being installed. To remove the
swing gate brackets, pull the front of the bracket forward
while rolling the entire bracket back in toward the vehicle
to disengage.

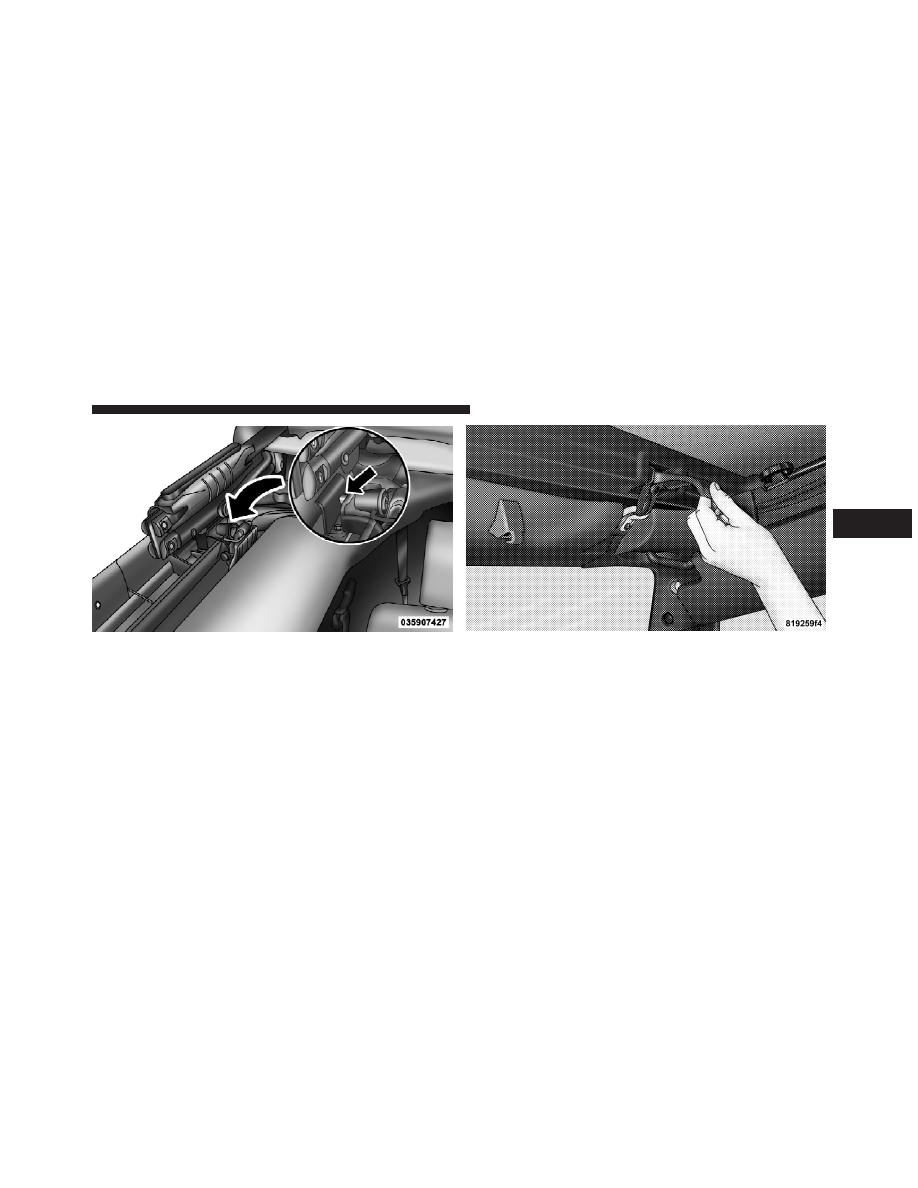

14. Completely release the latches from the loops on the
windshield frame. If your vehicle is not equipped with
the Sunrider

威 package, proceed to Step 15.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
