15. Make sure the plastic sleeves are slid rearward over
the Sunrider

威 link (Sunrider威 Models only).

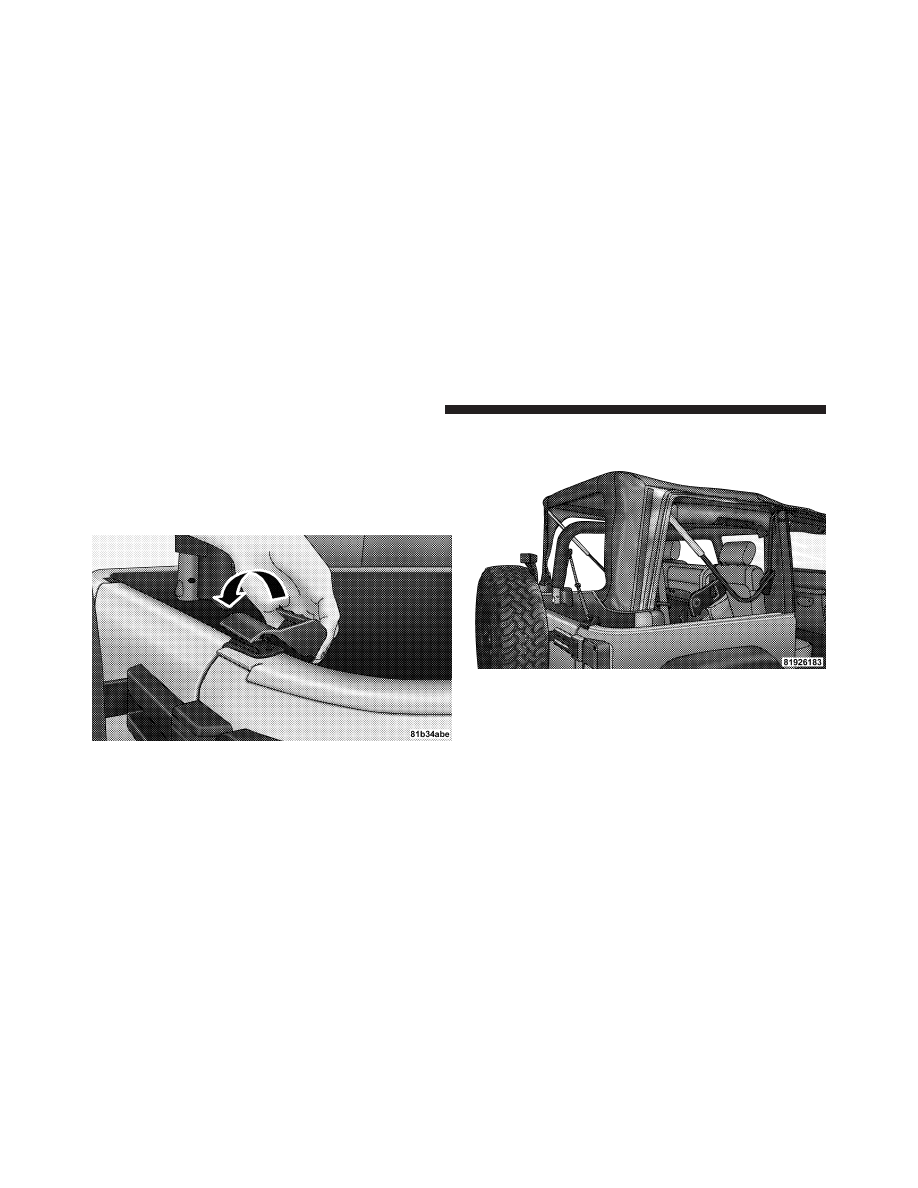

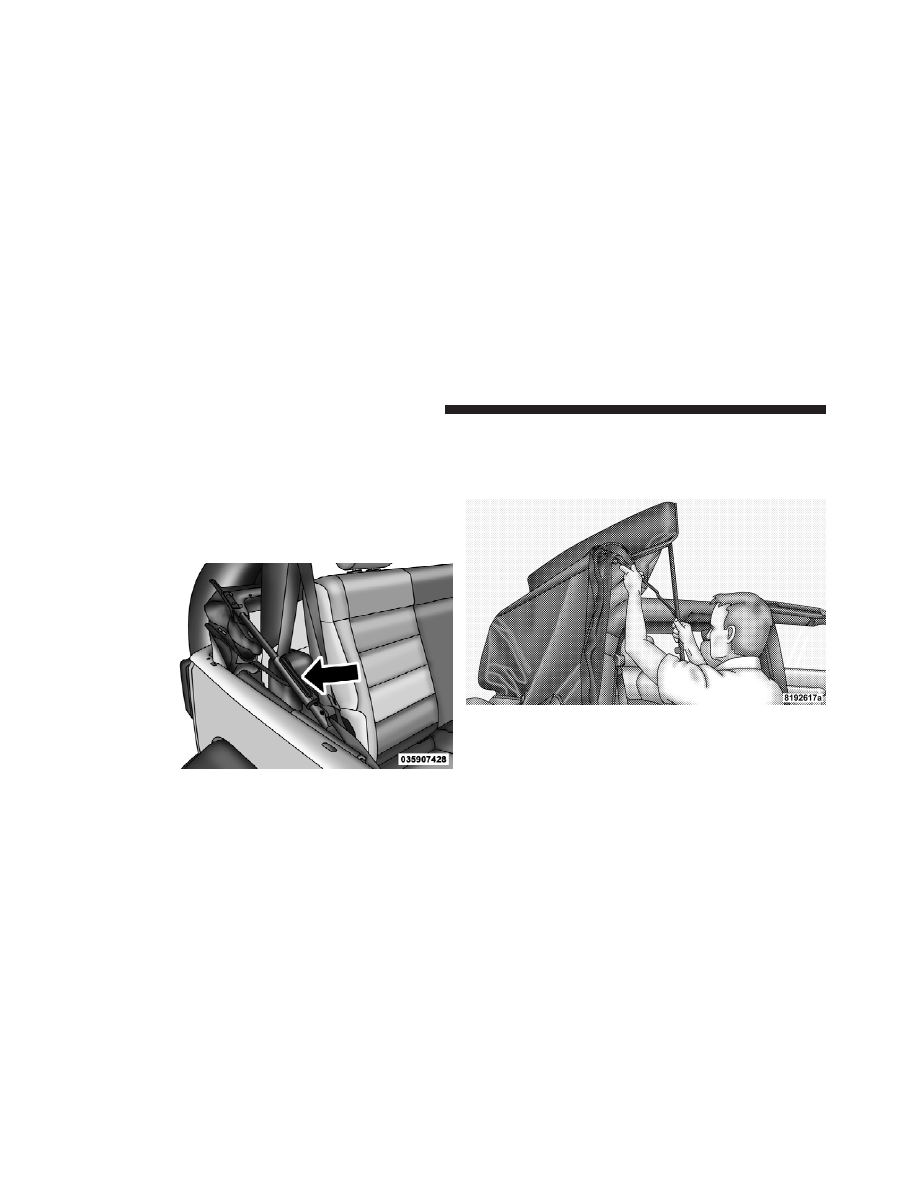

16. Unlatch the side bows from both door rails (Sun-
rider

威 Models only).

17. Before lowering the top, open the swing gate to
prevent possible damage to the rear center high-mounted
brake light. Move to the front of the vehicle. Grasp the
side bow behind the header and lift the top, folding it
toward the rear of the vehicle.

NOTE:

Help from another person will ease this opera-

tion.

208

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

18. Tuck the fabric and the check straps between the
bows and as far inward as possible. This will keep any
portion of the top from flapping outside of the vehicle.

19. Close the front header latches.

20. Remove the door frames, if desired. Refer to “Door
Frame” in this section for further information.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

209

Raising The Soft Top

1. Unclip and move the sun visors to the side.

2. Install door frames, if removed. Refer to “Door Frame”
in this section for further information.

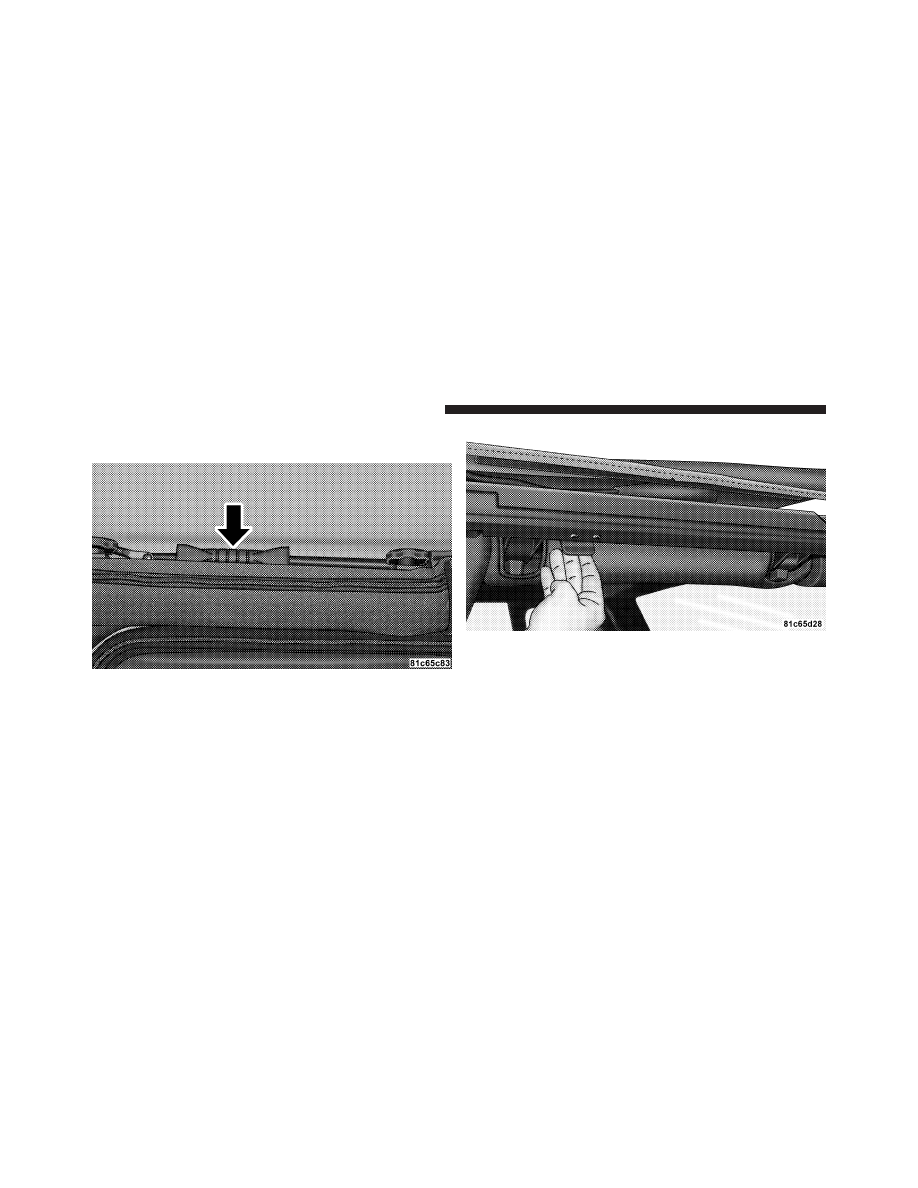

3. Make sure the plastic sleeve is slid over Sunrider

威 link

(Sunrider

威 Models only).

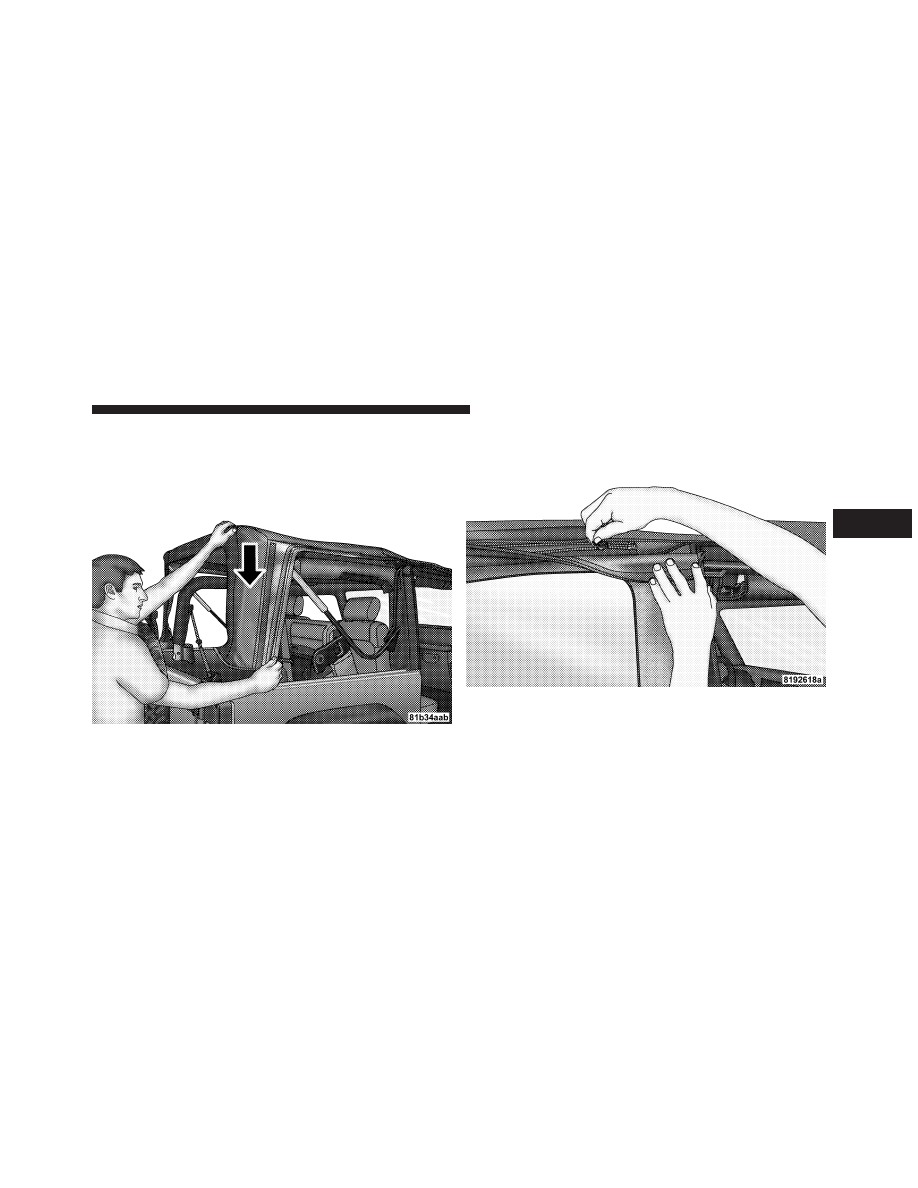

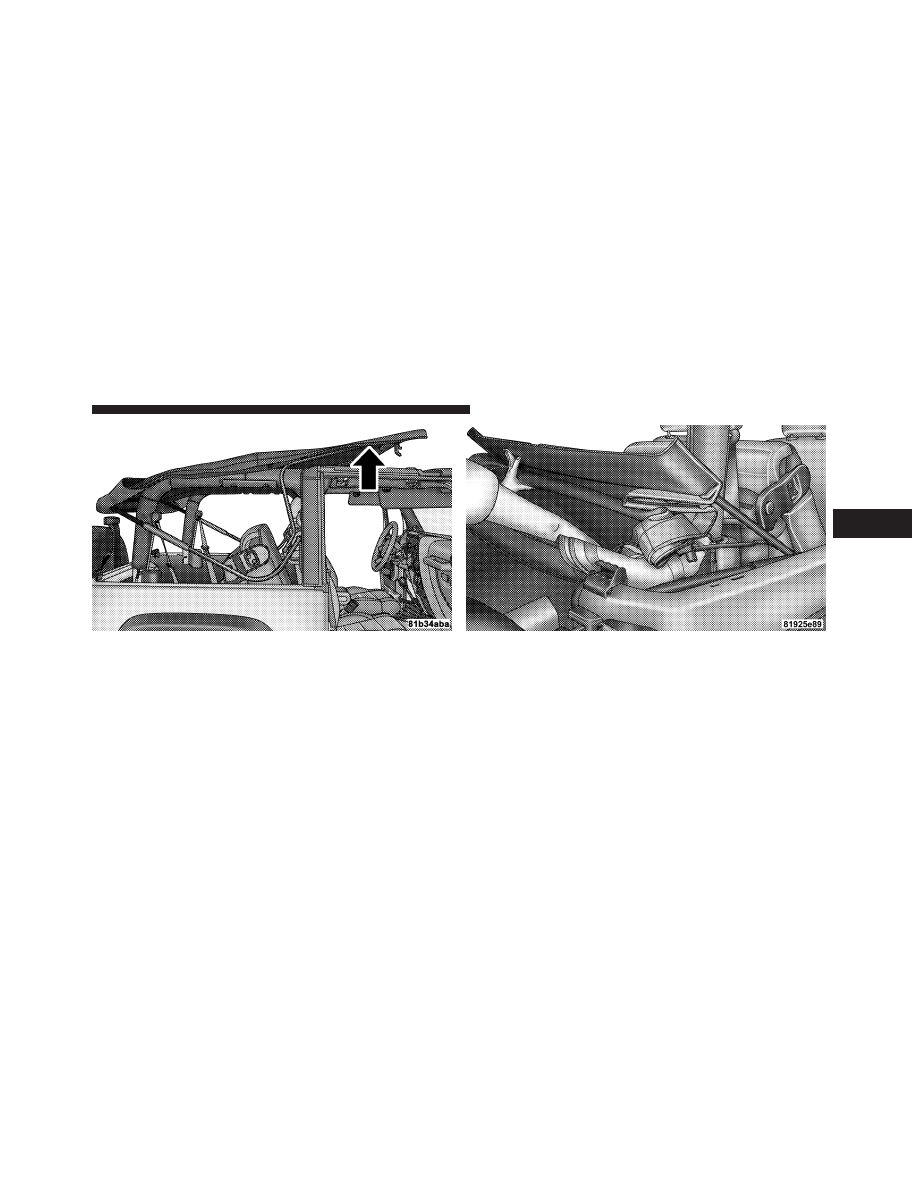

4. Standing on the side of the vehicle, lift the top by the
side bow and the 2–bow (middle bow) up and over the
sports bar until the header rests on the top of the
windshield frame.

210

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

5. Make sure the Sunrider

威 bracket on the side bows

latches to the door rails (Sunrider

威 Models only).

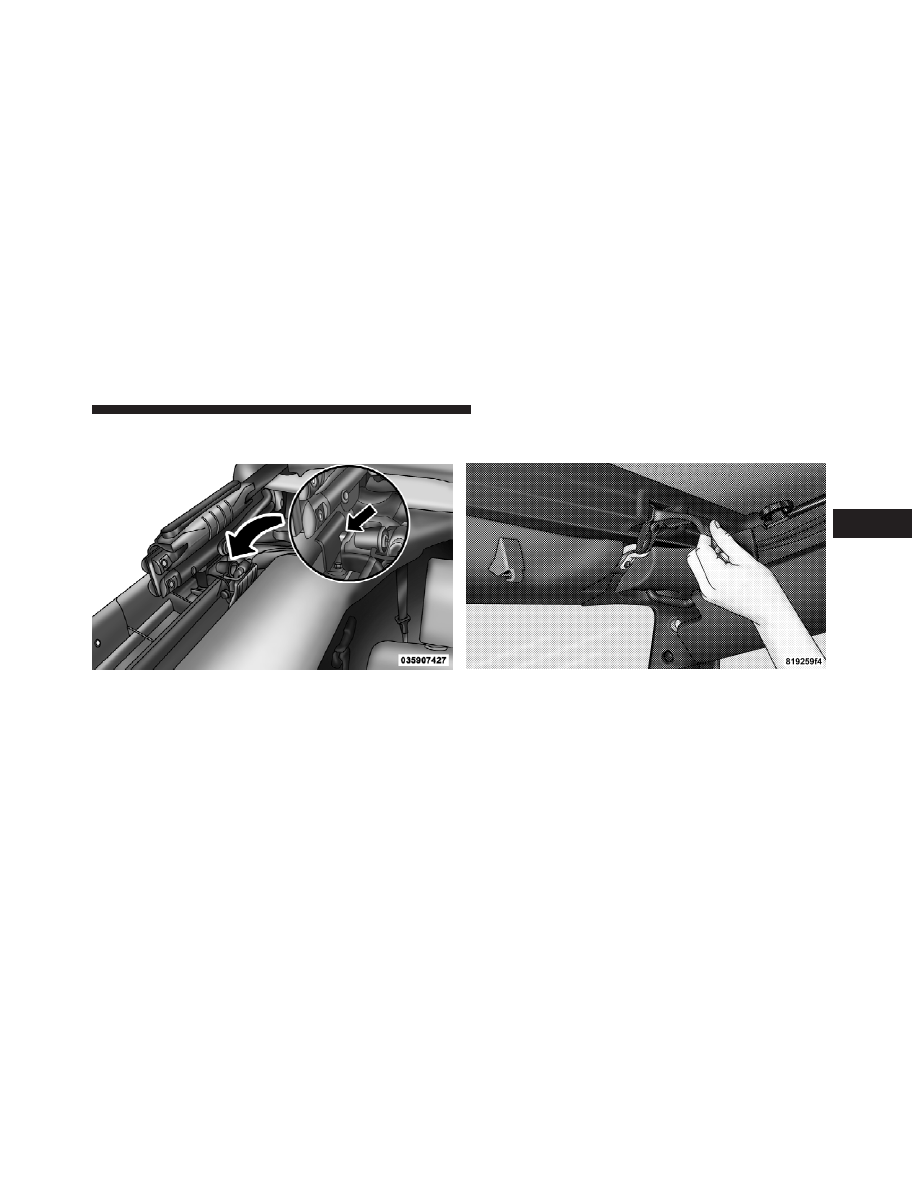

6. Open the header latches and engage the hook on each
side onto the windshield loops (do not close the latches).

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

211

7. If the swing gate brackets were removed, install them
by hooking the rear edge of the bracket on the interior
side of the body channel. Then, rotate it rearward and
over the channel until it snaps onto the exterior part of
the rail. To be properly located, the bracket must only be
clipped to the shortened rail edge.

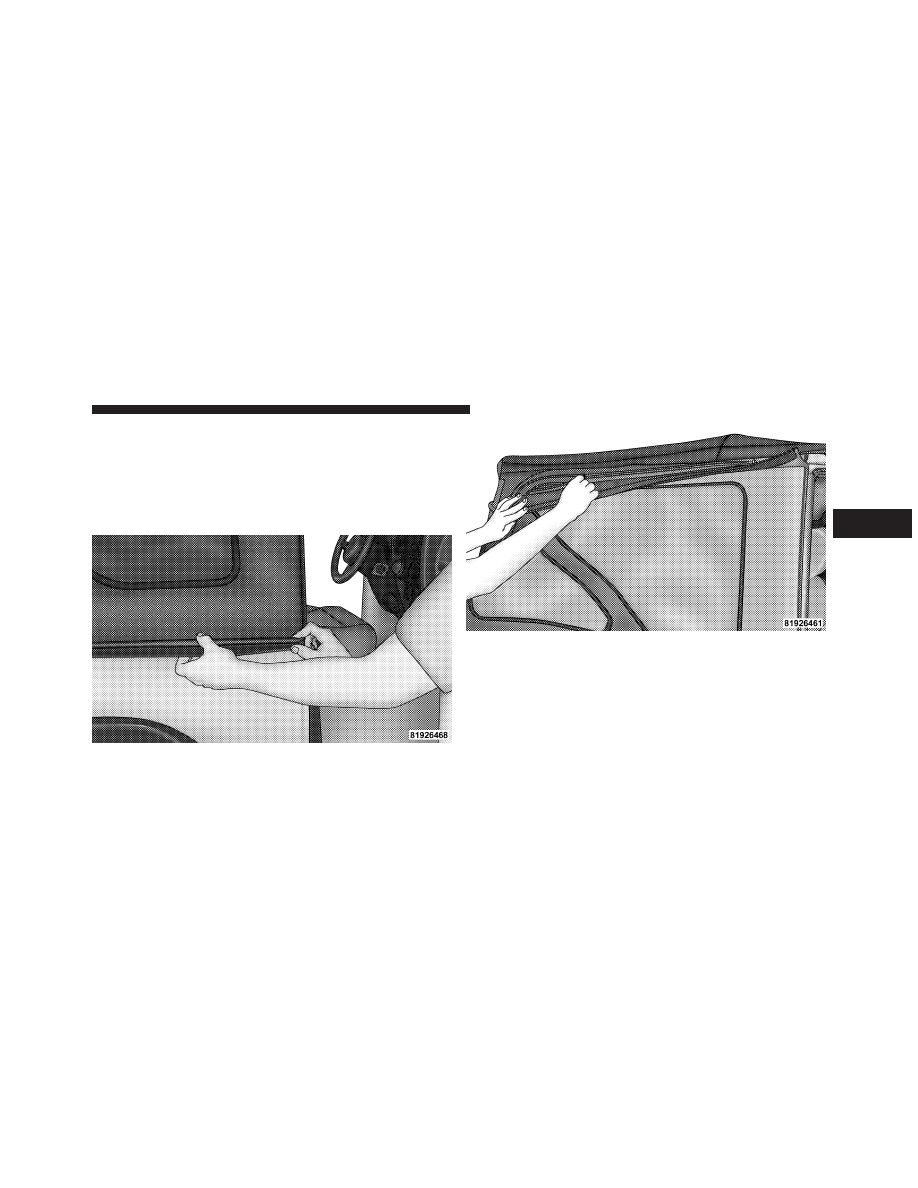

8. Move to the rear of the vehicle and gently pull the sail
panels over the rear roof bow.

212

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

9. Partially install the sail panel retainers into the body
side channel, leaving the last 3 in (7.6 cm) toward the rear
window loose (on both sides). Pulling down on the rear
roof bow (3–bow) will aid to reach the channel with the
retainers.

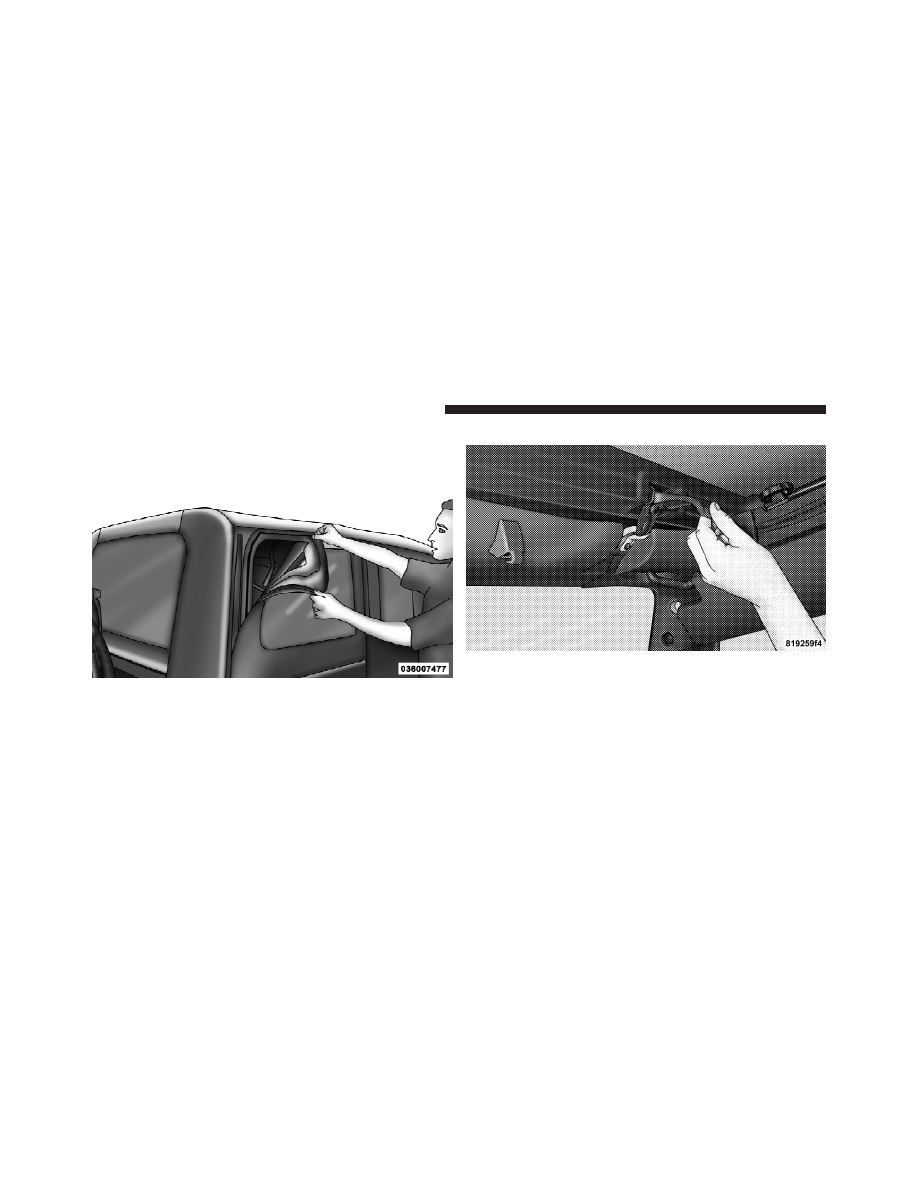

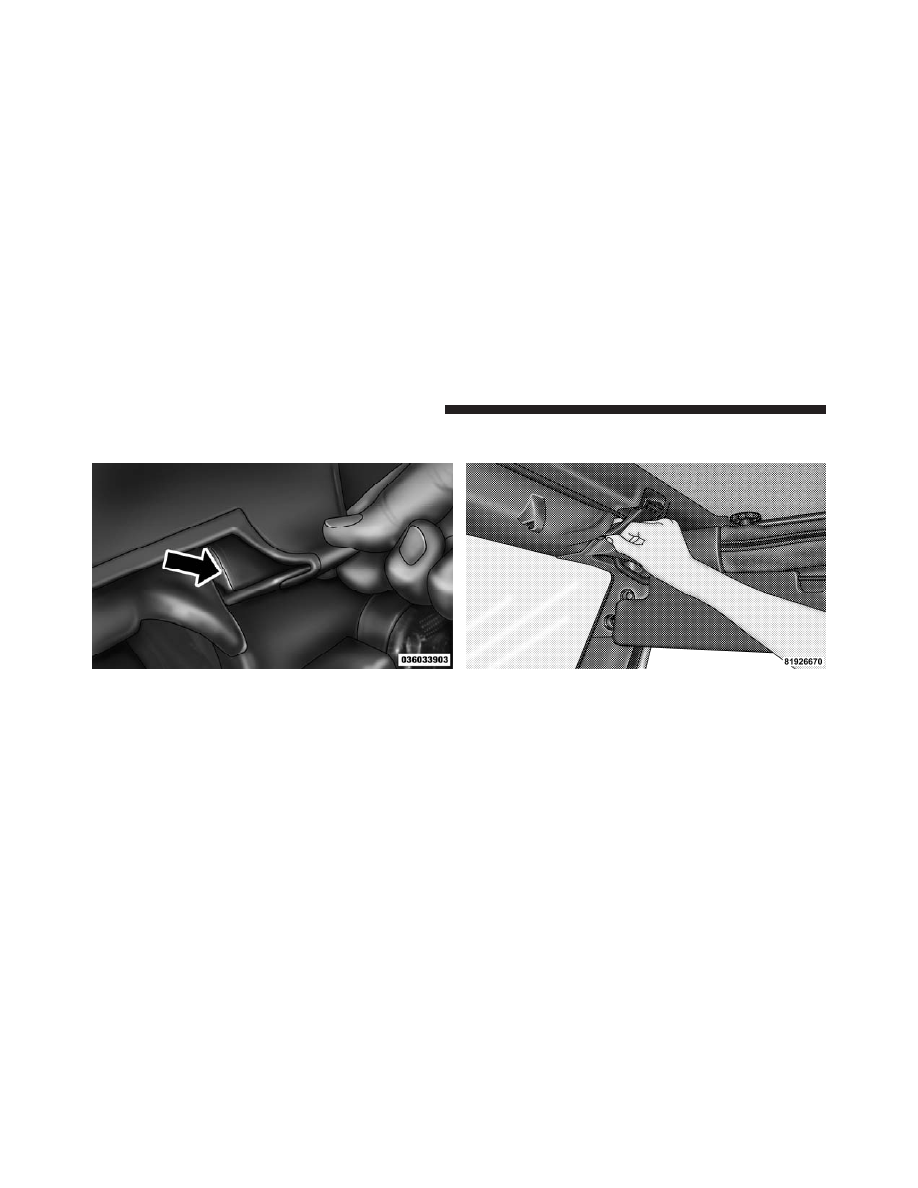

10. To install the side windows, affix the window tem-
porarily by attaching to the Velcro

威 in the rear corner.

Start the zipper but close only about 1 in (2.5 cm).

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

213

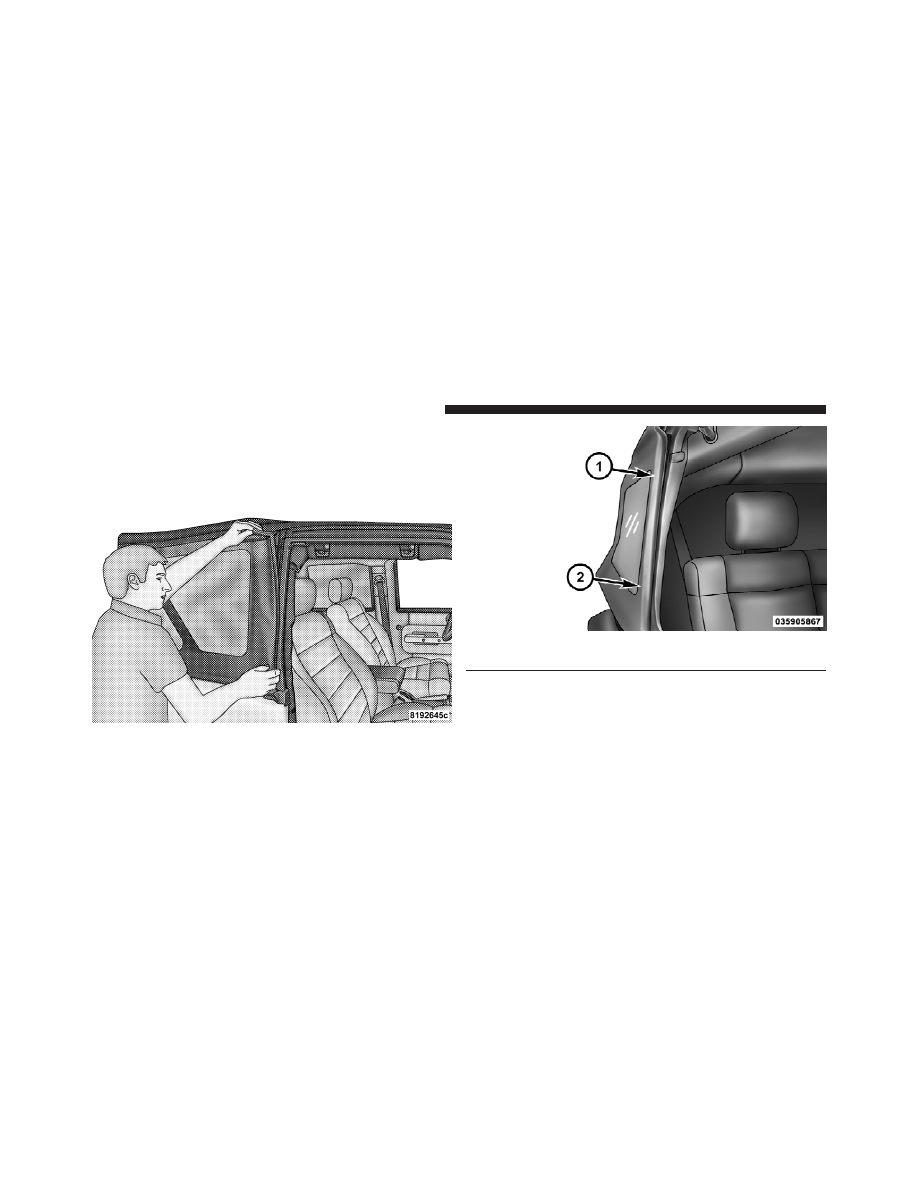

11. Insert the front retainer of the window into the door
channel, making sure the retainer is fully seated and
properly positioned on the door frame. Failure to do so
can result in wind and water leaks or damage to the
window.

1 — Incorrect Insertion
2 — Correct Insertion

214

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

12. Insert the retainer along the bottom edge of the
window into the bottom side channel, beginning at the
front and working to the rear of the vehicle. Finish by
closing the zipper completely and attaching the Velcro

威

along the top and rear of the window. Repeat this step for
the opposite side.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

215

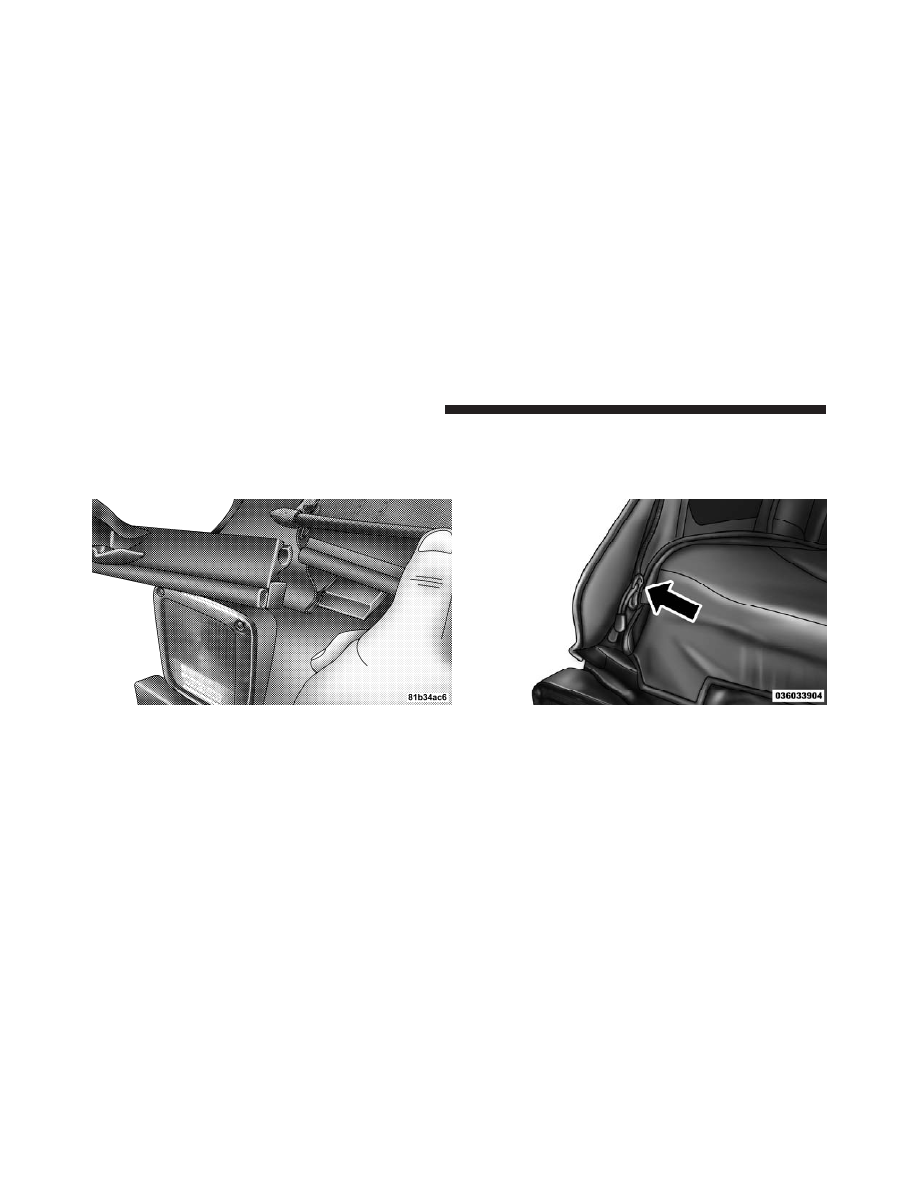

13. Locate the black swing gate bar. Slide the swing gate
bar over the receiver at the bottom inside of the rear
window. The spongy part of the seal should be down and
pointed outward to seal with the swing gate when closed.

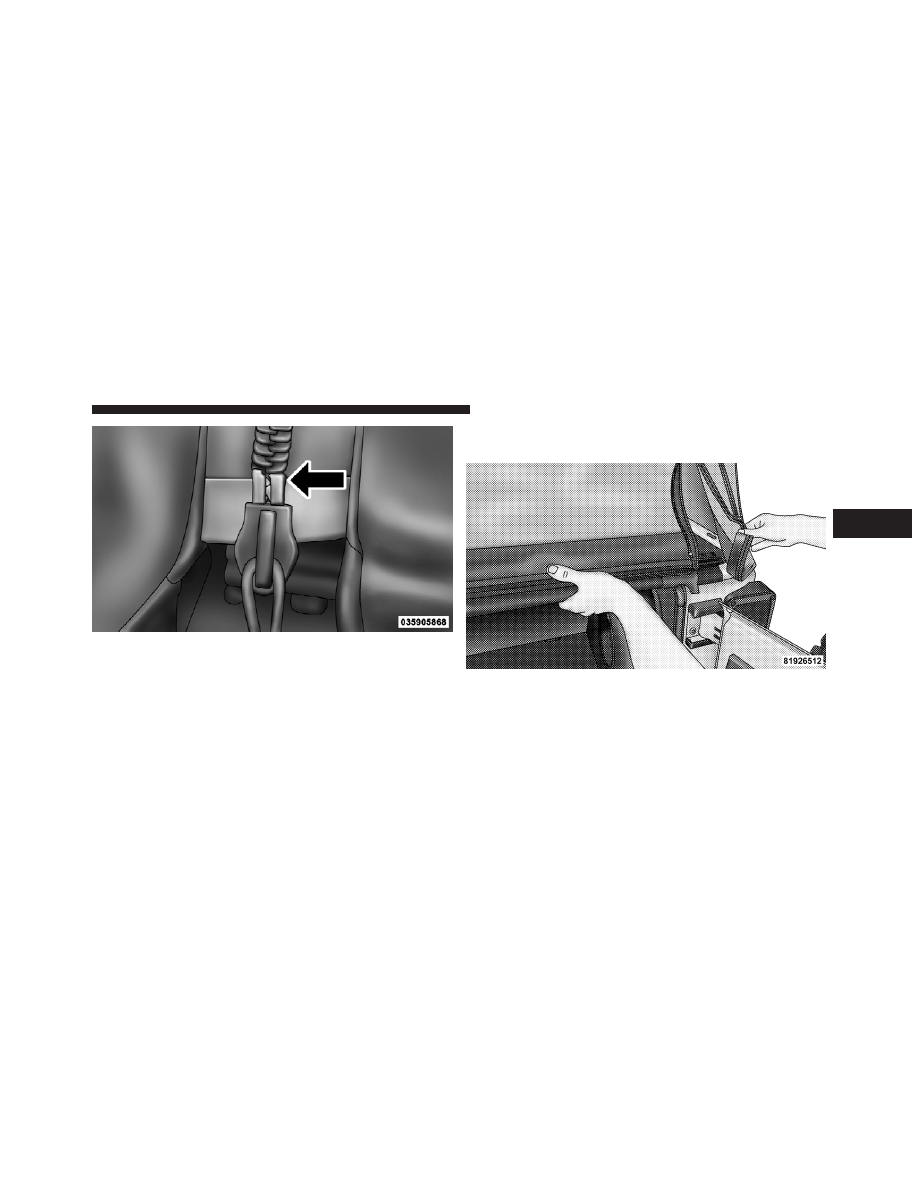

14. Install the rear window by starting both zipper ends
at the lower left corner of the rear window opening.
Ensure that the zippers are properly started and aligned
before zipping to prevent damage.

216

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

15. Run the zipper fully around to the right side of the
window.

16. Grasp the swing gate bar and position it into the
swing gate brackets.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

217

17. Insert the rear window retainer into the swing gate
bracket on both the left and right sides.

18. Apply downward pressure on the top corner of the
rear soft top bow (3–bow), then complete attaching the
sail panel retainers into the body side channel.

19. Close the header latches and return the sun visors to
their secured position.

218

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

SOFT TOP — FOUR-DOOR MODELS
Please visit the owner’s section of Jeep.com for instruc-
tional videos.

CAUTION!

The soft top is not designed to carry any additional
loads such as roof racks, spare tires, building, hunt-
ing, or camping supplies, and/or luggage, etc. Also, it
was not designed as a structural member of the
vehicle, and thus cannot properly carry any addi-
tional loads other than environmental (rain, snow,
etc.).

If the temperature is below 72°F (24°C) and/or the top
has been folded down for a period of time, the top will
appear to have shrunk when you raise it, making it
difficult to put up. This is caused by a natural contraction
of the vinyl coating on the fabric top.

Place the vehicle in a warm area. Pull steadily on the top
fabric. The vinyl will stretch back to its original size and
the top can then be snapped into place. If the tempera-
ture is 41°F (5°C) or below, do not attempt to put the top
down or roll the rear or side curtains.

CAUTION!

• Do not run a fabric top through an automatic car

wash. Window scratches and wax buildup may
result.

• Do not lower the top when the temperature is

below 41°F (5°C). Damage to the top may result.

• Do not lower the top when the windows are dirty.

Grit may scratch the window.

• Do not move your vehicle until the top has been

either fully attached to the windshield frame, or
fully lowered.

(Continued)

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

219

CAUTION! (Continued)

• Do not lower the top with the windows installed.

Window and top damage may occur.

• Refer to “Appearance Care for Fabric Top Models”

in “Maintaining Your Vehicle” for further infor-
mation. It contains important information on
cleaning and caring for your vehicle’s fabric top.

• Do not use any tools (screwdrivers, etc.) to pry or

force any of the clamps, clips, or retainers securing
the soft top. Do not force or pry the soft top
framework when opening or closing. Damage to
the top may result.

WARNING!

• Do not drive the vehicle with the rear window

curtain up unless the side curtains are also open.
Dangerous exhaust gases which can kill could
enter the vehicle.

• The fabric upper doors and fabric top are designed

only for protection against the elements. Do not
rely on them to contain occupants within the
vehicle or to protect against injury during an
accident. Remember, always wear seat belts.

220

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION!

Failure to follow these cautions may cause interior
water damage, stains or mildew on the top material:
• It is recommended that the top be free of water

prior to opening it. Operating the top, opening a
door or lowering a window while the top is wet
may allow water to drip into the vehicle’s interior.

• Careless handling and storage of the soft top may

damage the seals, causing water to leak into the
vehicle’s interior.

• The soft top must be positioned properly to ensure

sealing. Improper installation can cause water to
leak into the vehicle’s interior.

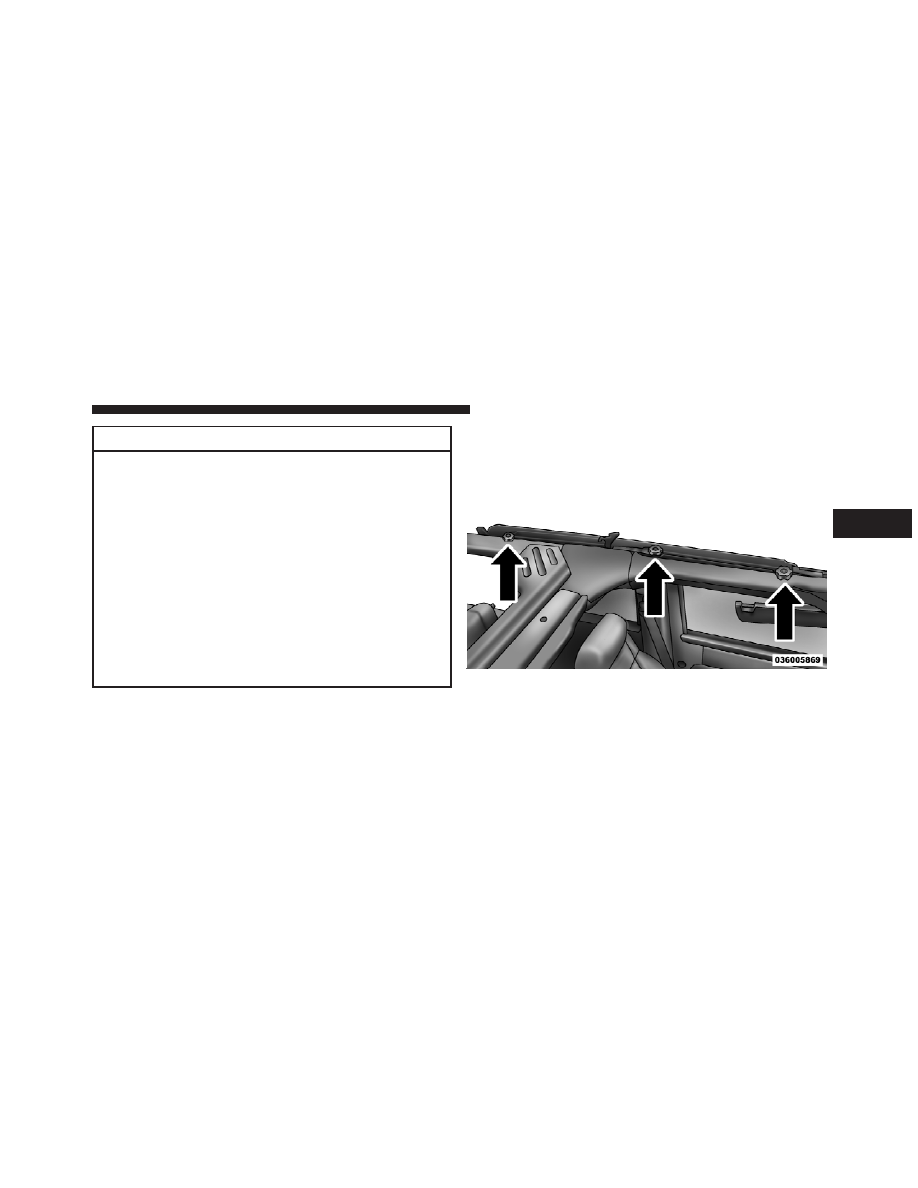

NOTE:

Do not remove any of the three attachment

knobs unless you are planning on installing the hard top.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

221

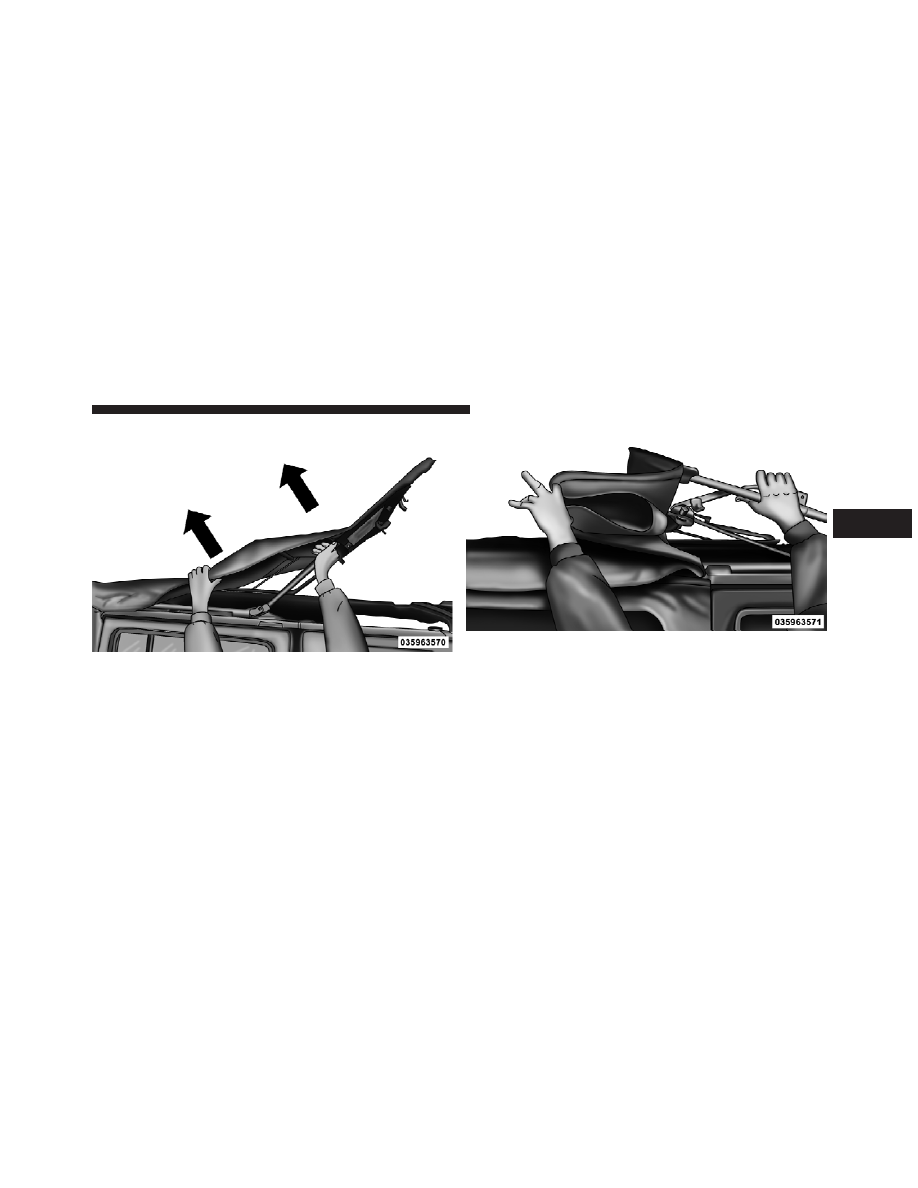

Quick Steps For Lowering The Soft Top

1. Remove the side and back windows.

2. Release header latches from the windshield frame.

222

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

3. Fold header rearward, pulling the fabric to the rear.

3
