Jeep Wrangler Unlimited (2012 year). Instruction - part 12





FREEDOM TOP™ THREE-PIECE MODULAR
HARD TOP — IF EQUIPPED

CAUTION!

• The hard top is not designed to carry any addi-

tional loads such as roof racks, spare tires, build-
ing, hunting, or camping supplies, and/or luggage,
etc. Also, it was not designed as a structural
member of the vehicle, and thus cannot properly
carry any additional loads other than environmen-
tal (rain, snow, etc.).

• Do not move your vehicle until the top has been

either fully attached to the windshield frame and
bodyside, or fully removed.

CAUTION!

Failure to follow these cautions may cause interior
water damage, stains or mildew:
• It is recommended that the top be free of water

prior to panel removal. Removing the top, opening
a door or lowering a window while the top is wet
may allow water to drip into the vehicles interior.

• The hard top assembly must be positioned prop-

erly to ensure sealing. Improper installation can
cause water to leak into the vehicles interior.

• Careless handling and storage of the removable

roof panels may damage the seals, causing water to
leak into the vehicles interior.

• The front panel(s) must be positioned properly to

ensure sealing. Improper installation can cause
water to leak into the vehicles interior.

176

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Front Panel(s) Removal

NOTE:

Left panel must be removed before removing

right panel.

1. Fold down the sun visor, and move it to the side.

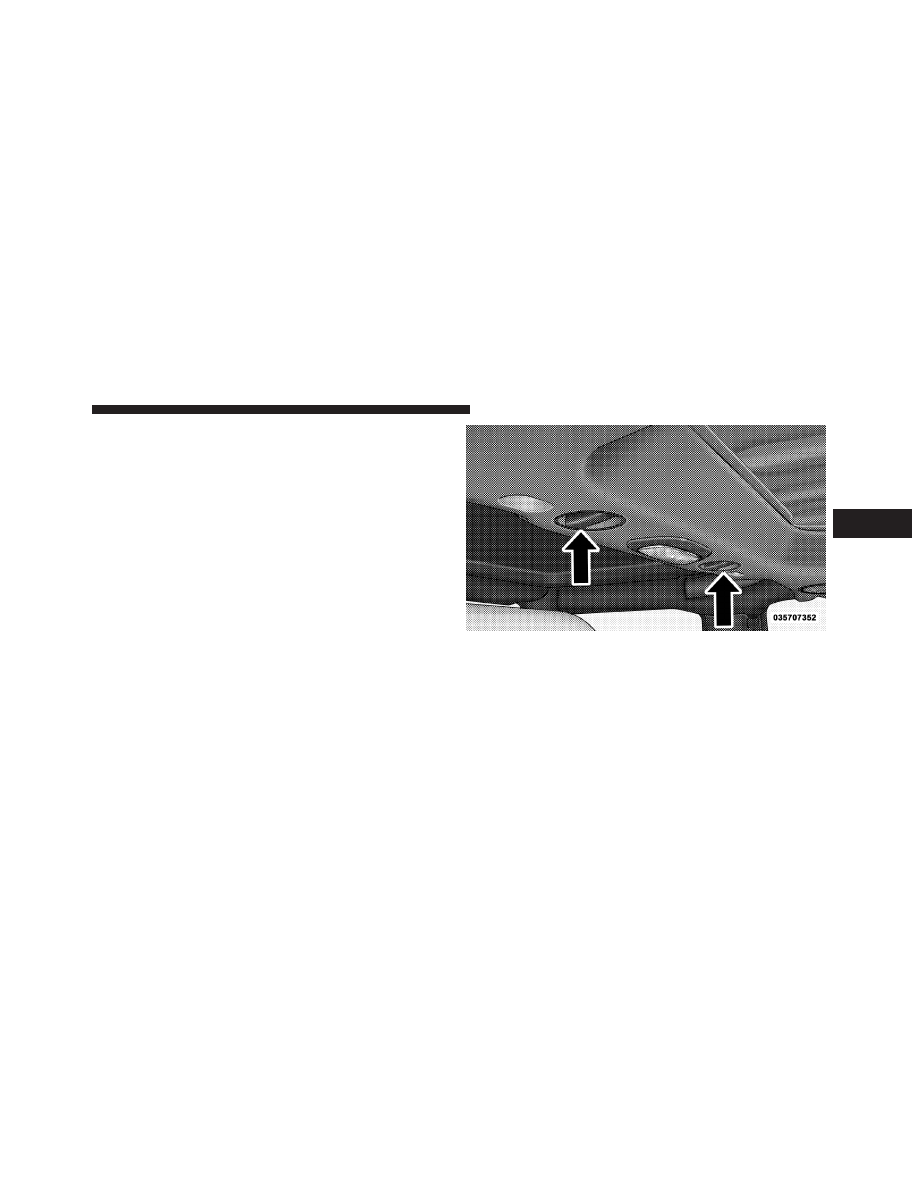

2. Turn the rear fasteners (knobs) (located on the over-
head speaker bar assembly) counterclockwise until they
can be removed.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

177

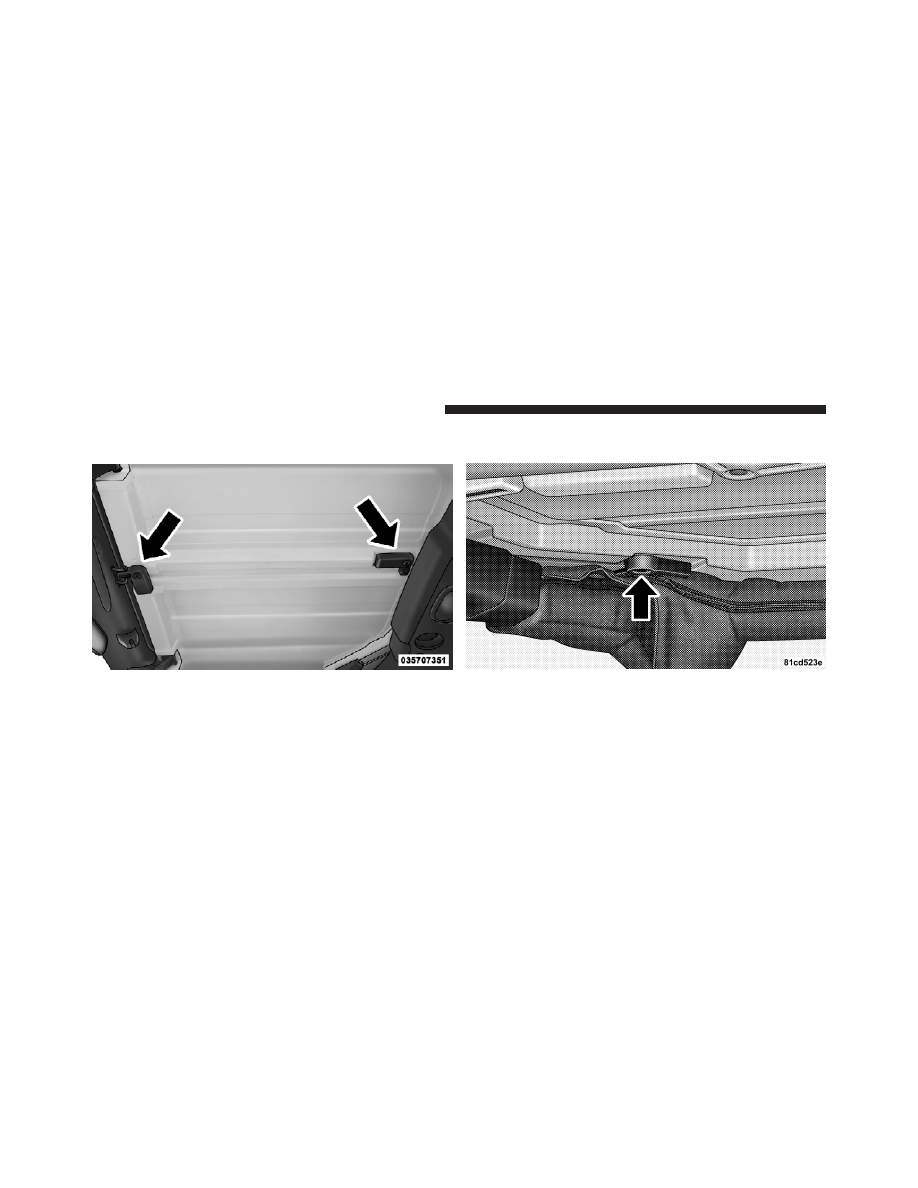

3. Turn the center L-shaped locks (two) from the center
of the roof panel.

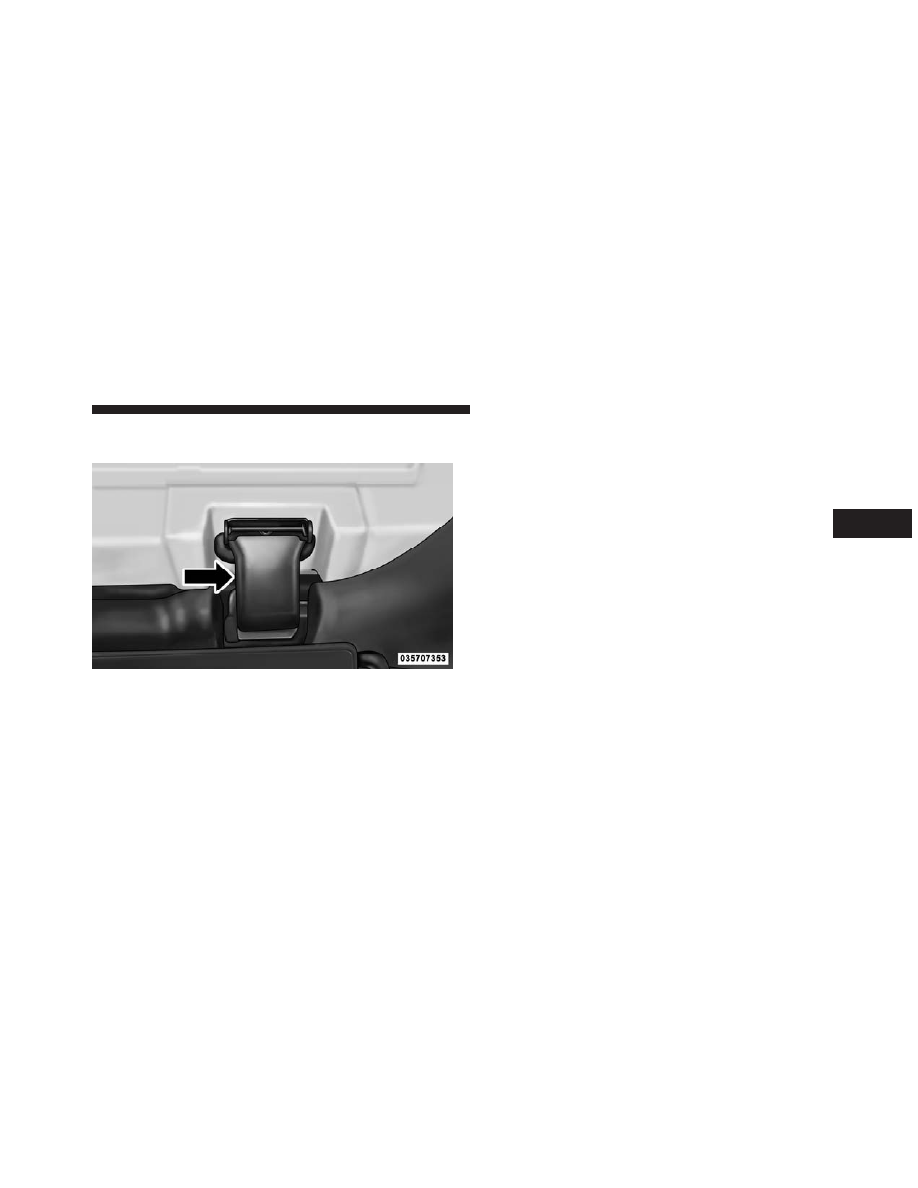

4. Turn the rear L-shaped lock (located above the shoul-
der belt anchorage).

178

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

5. Unlatch the header panel latch located at the top of the
windshield.

6. Remove the left-hand panel.

To remove the right panel, follow the steps above
except for Step 3.

Freedom Top™ Storage Bag
Vehicles equipped with a Freedom Top™ Modular Hard
Top, come with a Freedom Top™ storage bag that allows
you to store your Freedom Top™ panels. The storage bag
contains two compartments and fits behind the rear seat.

Lay the Freedom bag down so the loops and hooks are
facing downward. Unzip the bag and fold back the outer
flap. Release the Velcro on the black panel divider and
fold it back.

NOTE:

Ensure the front Freedom Top™ panel latch is

closed prior to inserting the panel into the Freedom bag.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

179

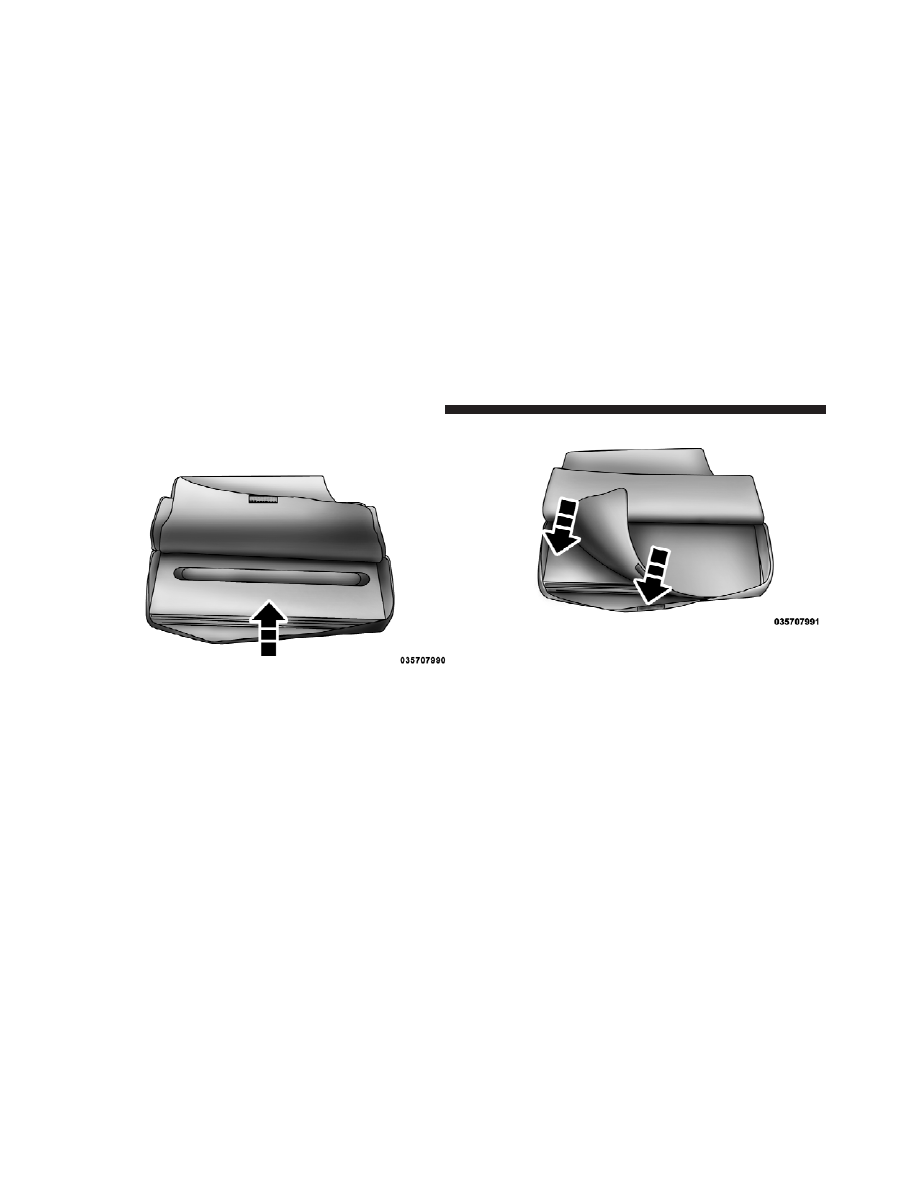

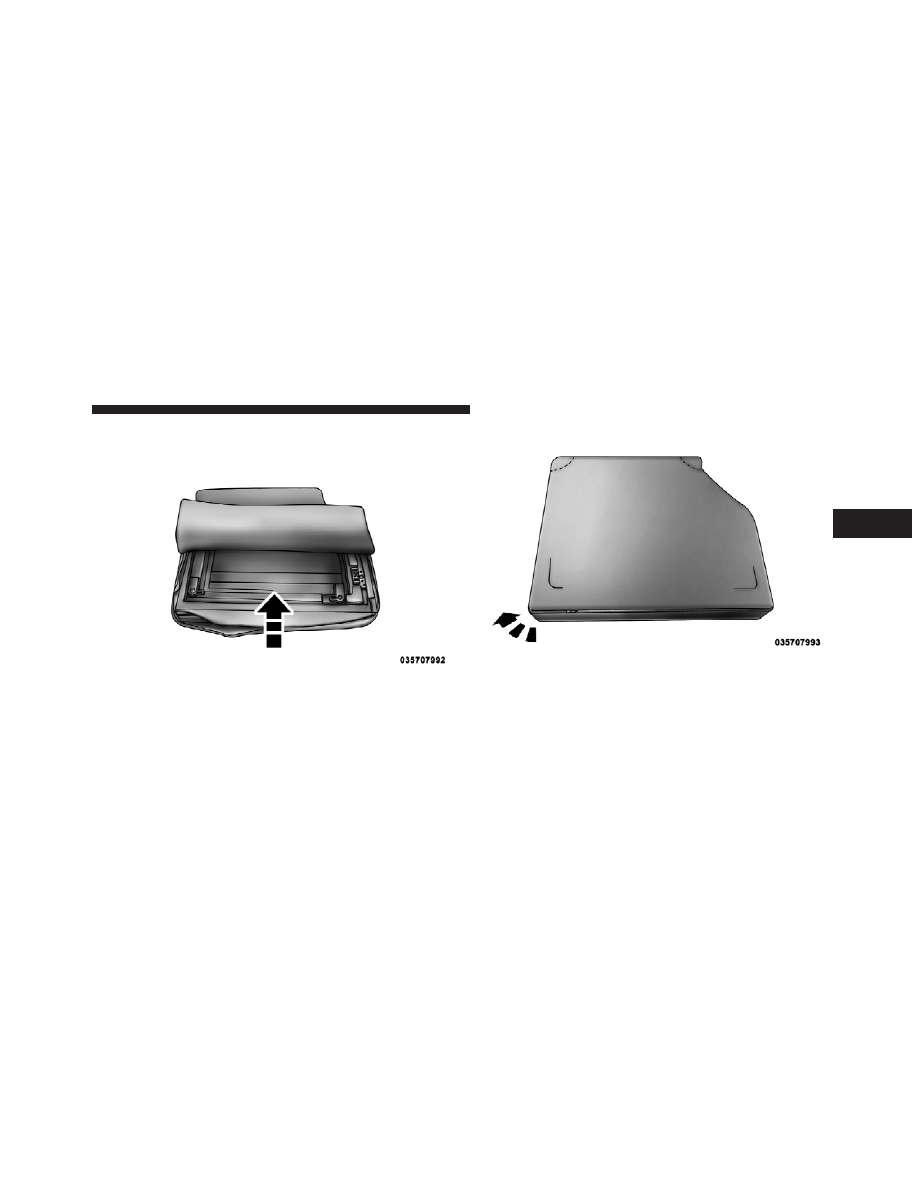

Insert the right side Freedom panel into the bag with the
latches facing downward.

Unfold the black panel divider (ensure the divider is
laying flat). Secure the Velcro, located at the center of the
divider.

Insert the left-side Freedom panel into the bag with the
latches facing upward.

180

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

Ensure the front Freedom panel latch is closed

prior to inserting the panel into the bag.

Unfold the outer flap and zip the Freedom bag closed.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

181

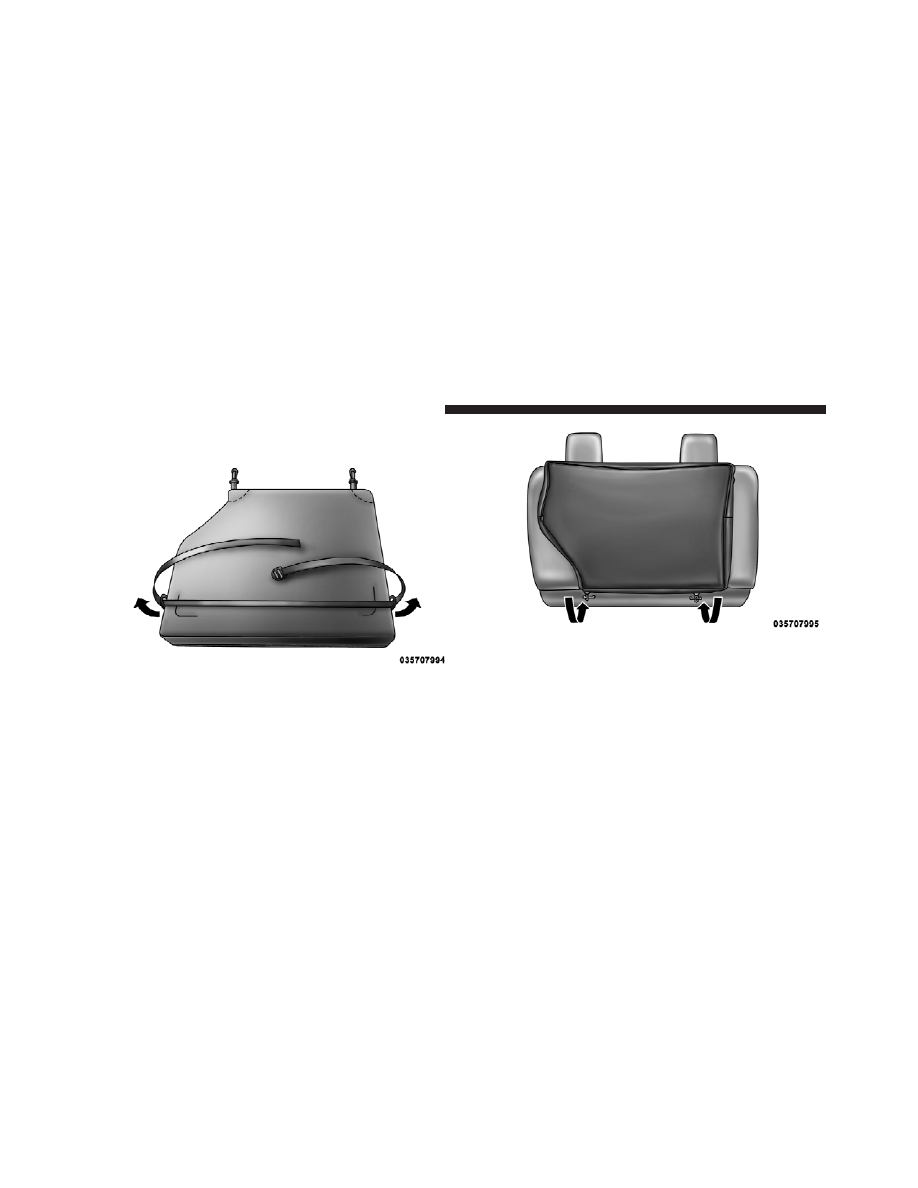

Install the seat attachment strap (at the top of the bag)
through the loops.

Lift the Freedom bag into the vehicle with the hooks and
straps facing the back of the rear seat. Attach the clips at
the bottom of the bag to the child restraint anchorages,
located at the base of the rear seat.

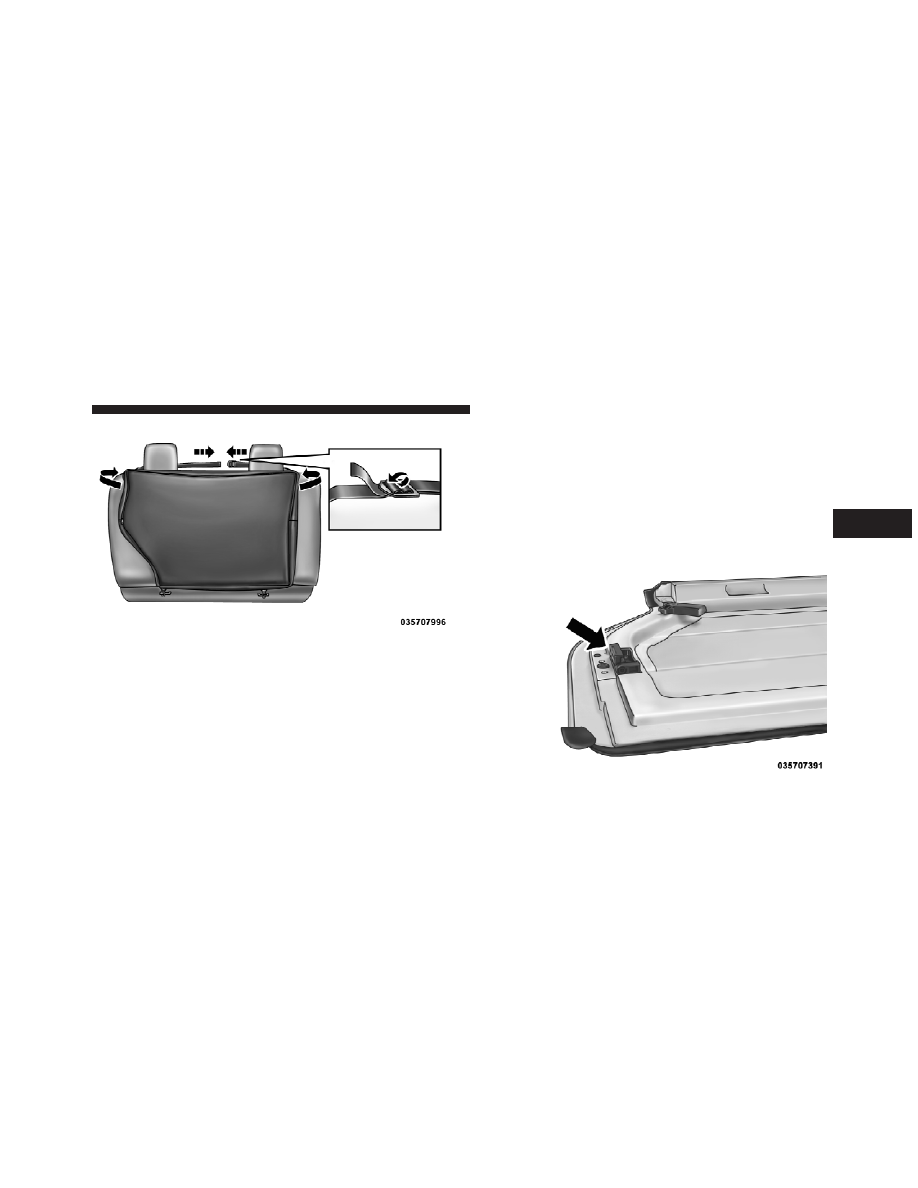

Wrap the upper strap around the rear head restraints and
loop the strap through the buckle. Pull on the strap to
tighten the Freedom bag securely against the rear seat.

182

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Front Panel(s) Installation

NOTE:

Set the panels on the windshield frame so that

there is no overhang. Also, make sure that the panels are
sitting flush with the body.

1. Install the right panel first, then the left panel.

2. Reinstall the panel(s) using the same steps for removal
in reverse order.

Front Panel(s) Installation With Rear Hard Top
Removed

1. Turn the left and right panels over and move the
spacer block (located on the rear of the panel) upward 90
degrees.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

183

NOTE:

The front panel(s) must be positioned properly

to ensure sealing. Set the panels on the windshield frame
so that there is no overhang. Also, make sure that the
panels are sitting flush with the body.

2. Install the right panel first, then the left panel.

3. Reinstall the panel(s) using the same steps for removal
in reverse order.

Rear Hard Top Removal

1. Remove both front panels. Refer to “Front Panel(s)
Removal” in this section.

2. Open both doors.

3. Remove the two Torx

威 head screws that secure the

hard top at the B-pillar (near the top of the door) using a
#40 Torx

威 head driver (Four–Door Only).

4. Remove the six Torx

威 head screws that secure the hard

top to the vehicle (along the interior bodyside) using a
#40 Torx

威 head driver.

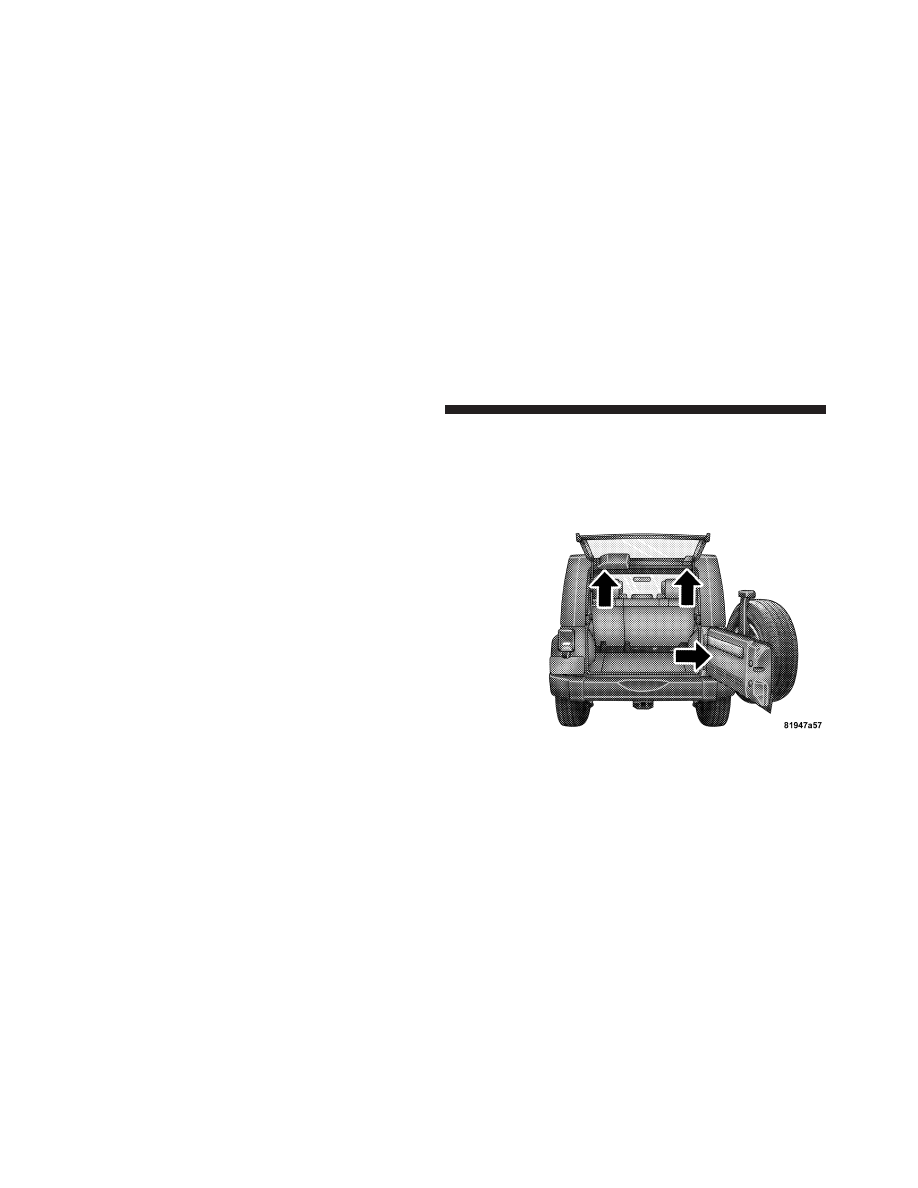

5. Open the swing gate all the way to ensure clearance of
the rear window glass. Lift the rear window glass.

184

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

6. Locate the wire harness on the left rear inside corner of
the vehicle.

7. Release the red locking tab by pulling outward.

Wire Harness Connector

Red Locking Tab

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

185

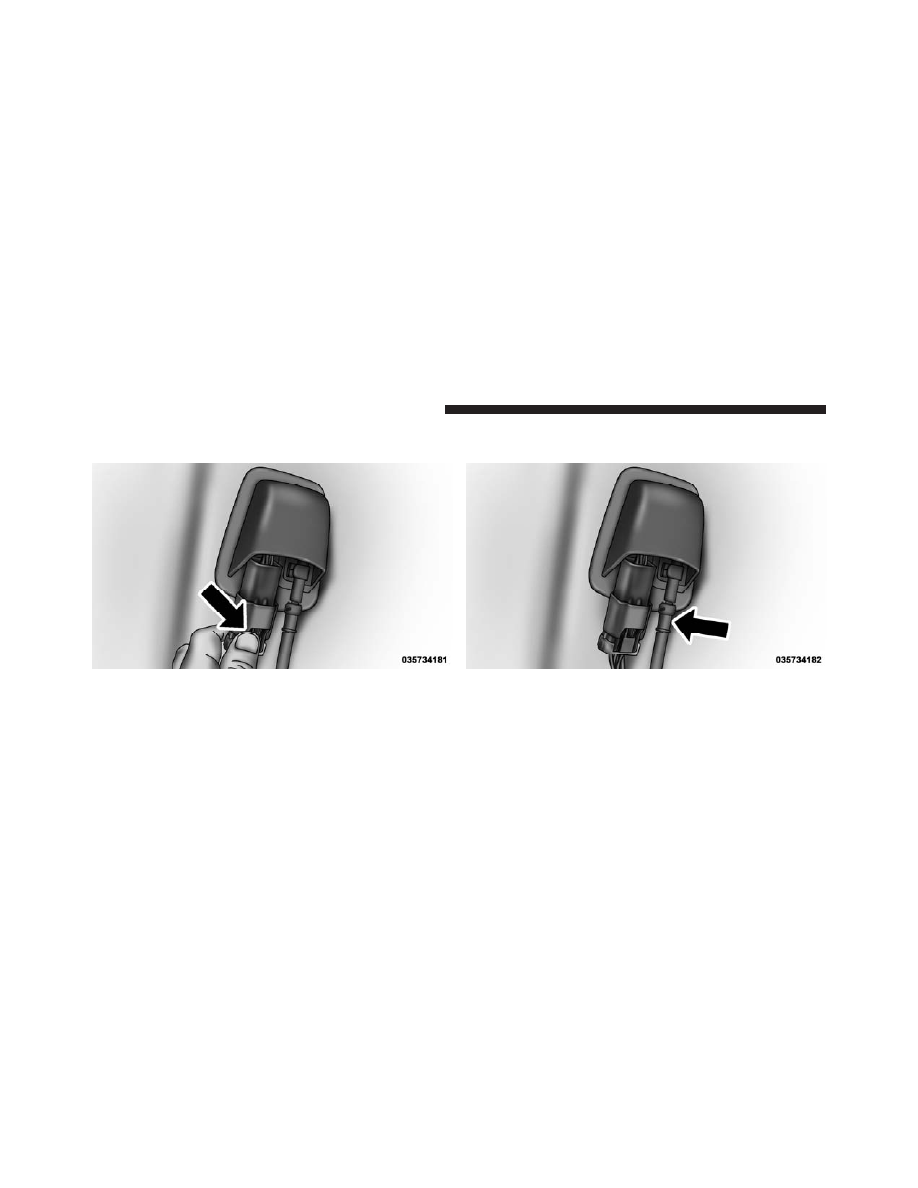

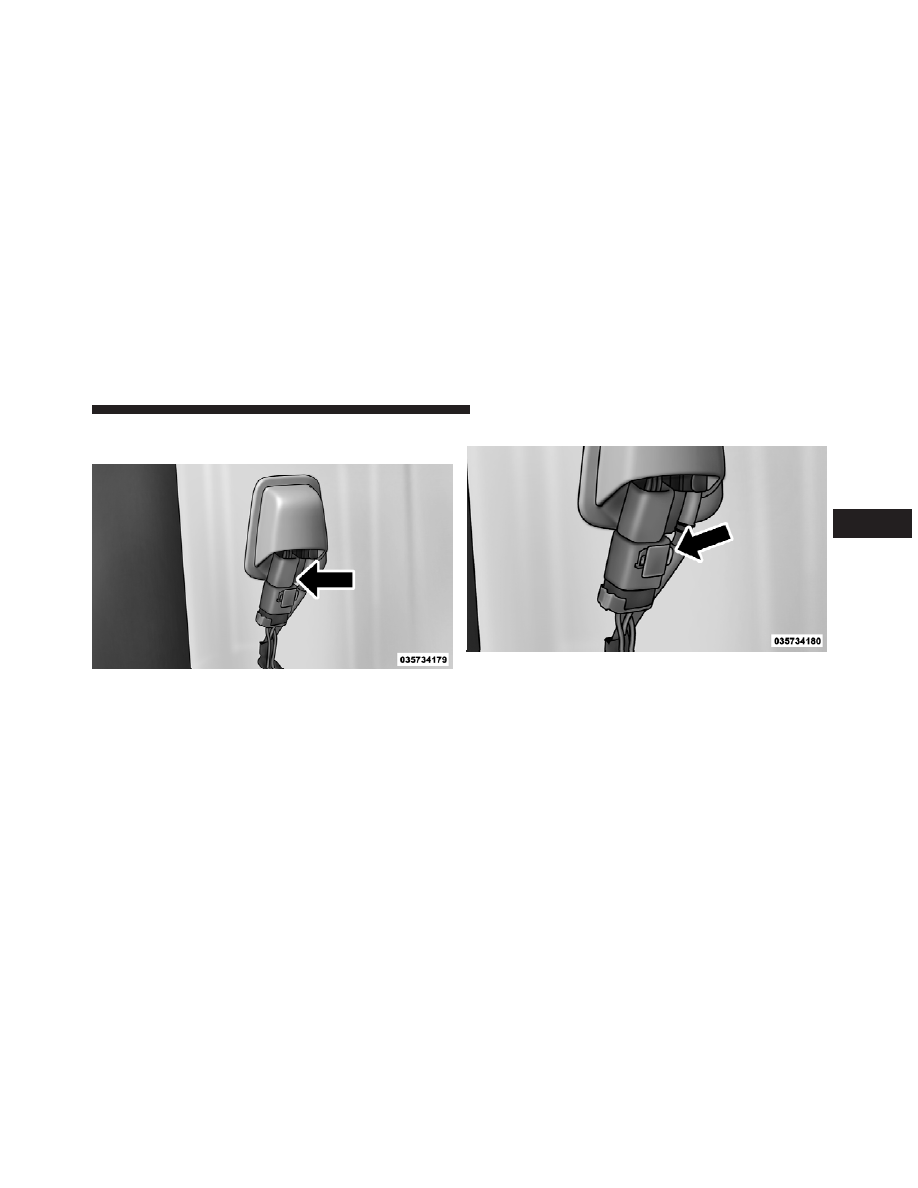

8. To remove the wiring harness press the tab and pull
downward to disconnect.

9. To remove the washer hose, pinch the grips on hose
connector and pull downward.

10. Close the swing gate.

Press Tab To Disconnect

Pinch Grip On Hose

186

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

11. Remove the hard top from the vehicle. Place the hard
top on a soft surface to prevent damage.

CAUTION!

The removal of the Freedom Top requires four adults
located on each corner. Failure to follow this caution
could damage the Freedom Top.

Rear Hard Top Installation

NOTE:

If the door frames are installed from soft top

usage, they must be removed prior to installation of the
hard top.

1. Inspect the hard top seals for damage and replace if
necessary.

2. Install the hard top using the same steps for removal
in reverse order.

Make sure that the hard top is sitting flush with the body
at the sides and check to ensure that there is a uniform
gap between the lift glass and hard top.

NOTE:

• The Torx fasteners that attach the hard top to the body

should be torqued to 66 in lb +/- 22 in lb (7.5 N·m +/-
2.5 N·m)

• It is not necessary to pinch connection when reinstall-

ing washer hose. Push on until click is heard.

DOOR FRAME

WARNING!

Do not drive your vehicle on pavement with the door
frame(s) removed as you will lose the protection that
they can provide. This procedure is furnished for use
during off-road operation only.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

187

CAUTION!

Failure to follow these cautions may cause interior
water damage, stains or mildew:
• Opening a door or lowering a window while the

top is wet may allow water to drip into the
vehicle’s interior.

• Careless handling and storage of the removable

door frame(s) may damage the seals, causing water
to leak into the vehicle’s interior.

• The door frame(s) must be positioned properly to

ensure sealing. Improper installation can cause
water to leak into the vehicle’s interior.

Door Frame Removal

1. Unscrew and remove the door frame attachment
knobs (two per door).

WARNING!

Use both hands to remove the door frames. The door
frames will fold and could cause injury if both hands
are not used.

188

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

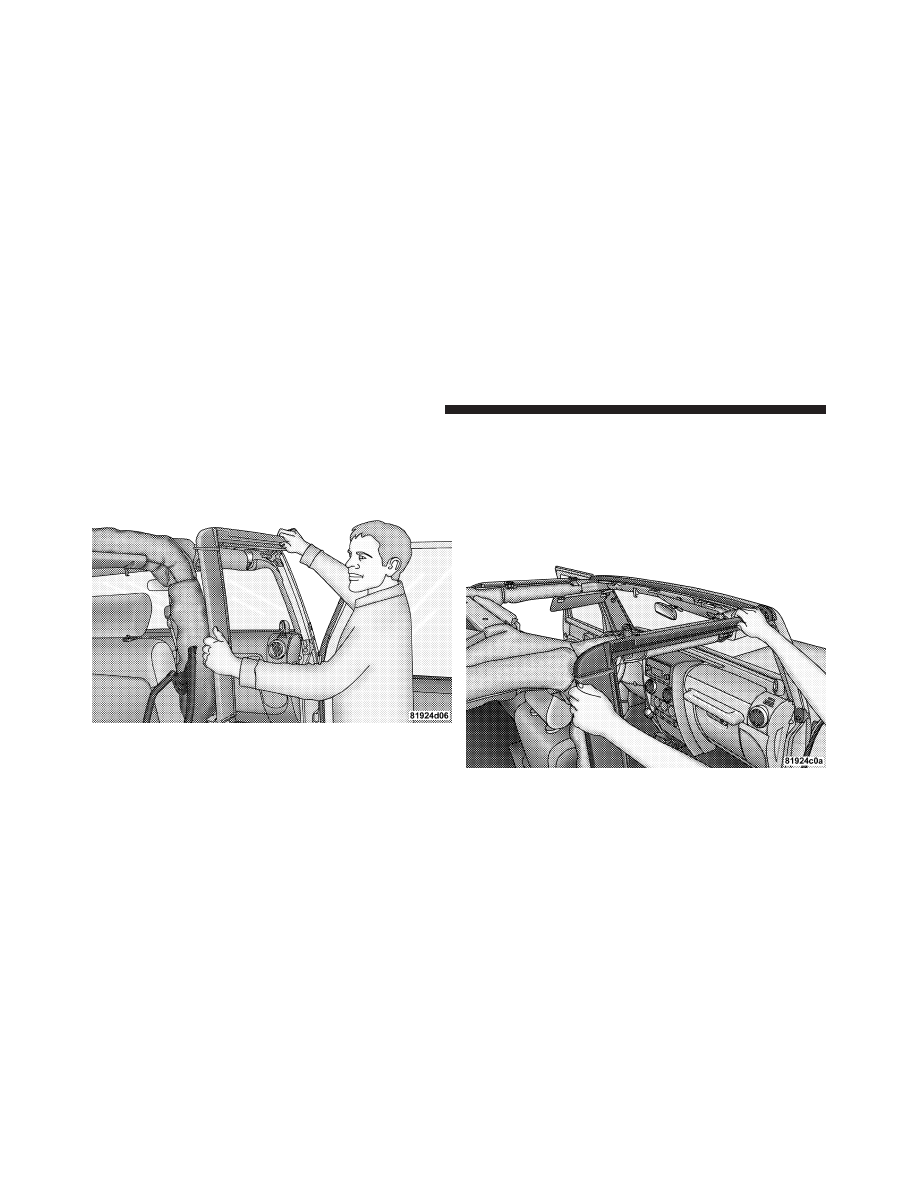

2. Place one hand on the upper rear and one hand on the
front of the door frame.

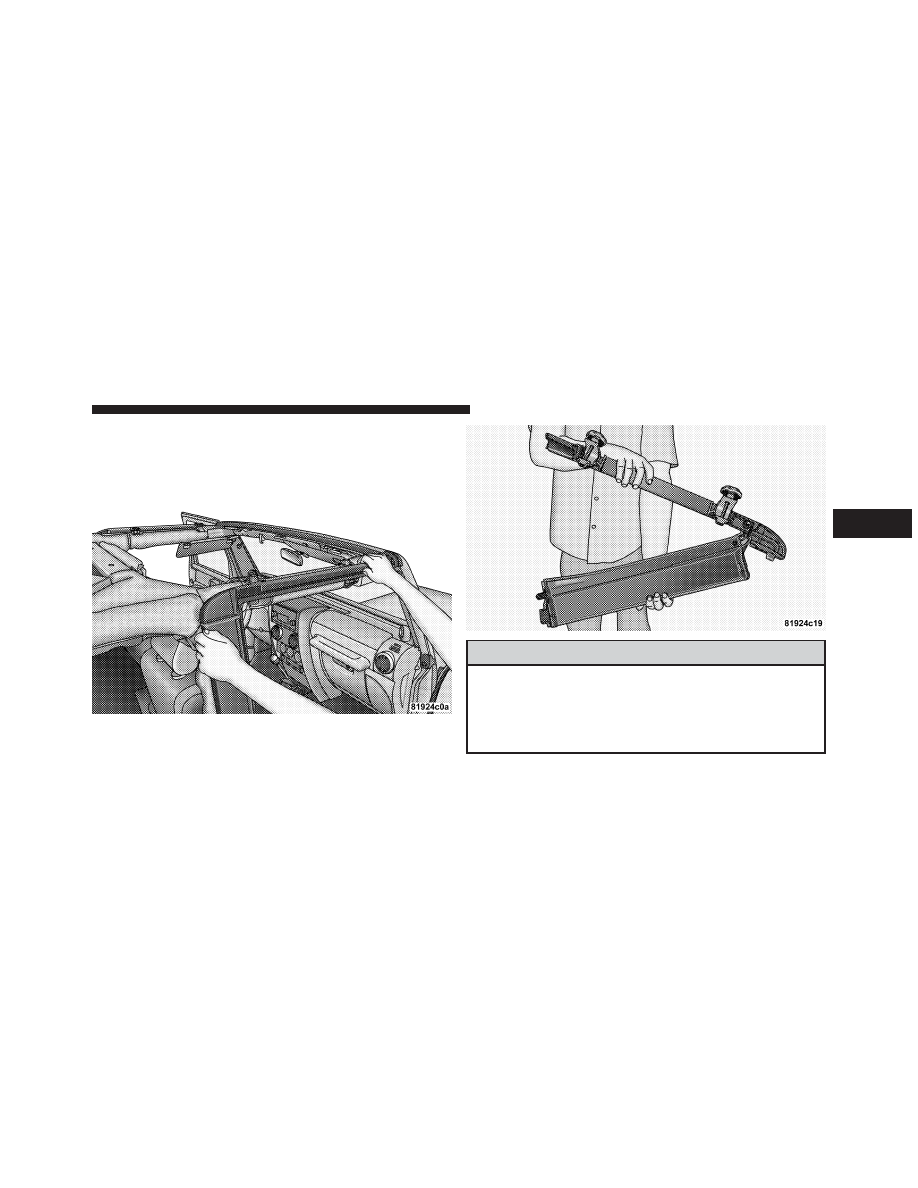

3. Pull the frame toward you with your rearward hand to
remove the frame from the vehicle.

4. Screw the knobs back into the door frame and fold for
storage. Store in a secure location.

WARNING!

Never store the door frames in your vehicle. In an
event of an accident, a loose door frame many cause
personal injury. If removed, always store the door
frames outside of the vehicle.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

189

Door Frame Installation — Two-Door Models

1. Unfold door frame and unscrew thumbscrews.

2. Set the door frame pin into the hole on top of the body
side, behind the door opening.

3. After the door frame pin has been set into the body
side hole, carefully set the front of the door frame into the
rubber seal at the top of the windshield.

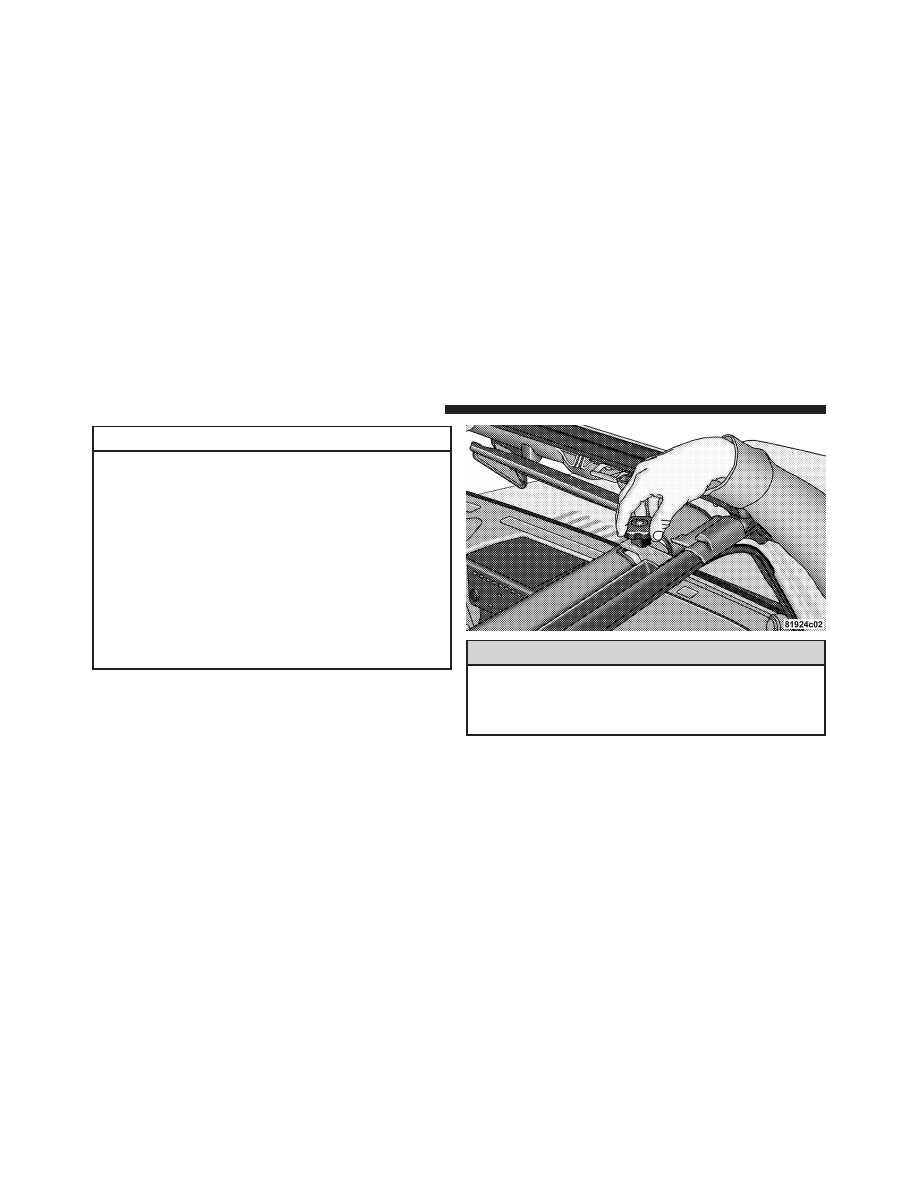

4. Starting with the front of the door frame, clip it over
the metal side bar and then clip the rear, making sure that
the material for the side bar covers is not pinched by the
door frame.

190

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

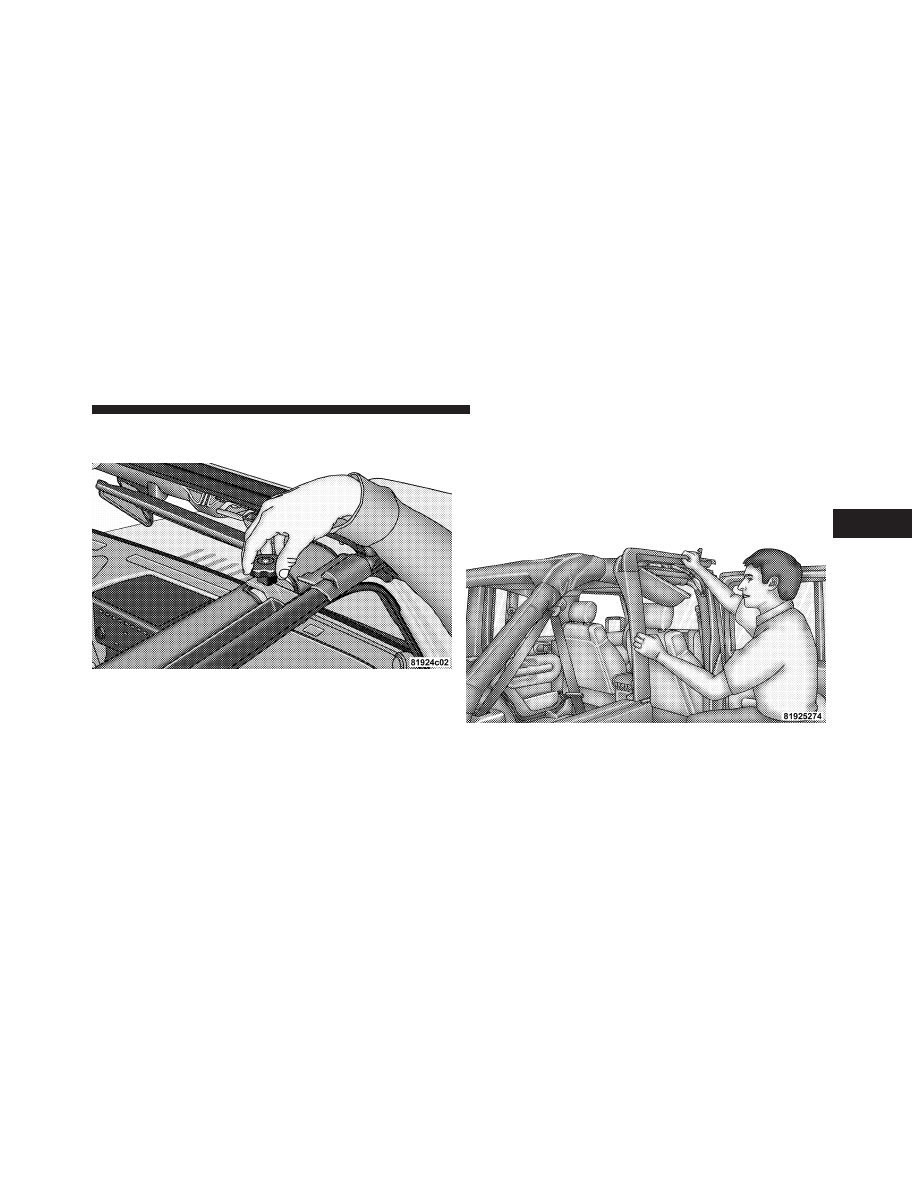

5. Starting with the front knob, screw in and tighten both
knobs. Repeat on the other side.

Door Frame Installation — Four-Door Models

1. Install the rear door frame first.

2. Set the door frame pin into the hole on top of the body
side, just behind the rear door opening.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

191
