Fold And Tumble Rear Seat — Two-Door Models

NOTE:

• Prior to folding the rear seat, it may be necessary to

reposition the front seats.

• Be sure that the front seats are fully upright and

positioned forward. This will allow the rear seat to
fold down easily.

1. Lift the seatback release lever and fold the seatback
forward.

2. Slowly flip the entire seat forward.

Rear Seat Release

144

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

3. Return the seat to the normal position.

4. Raise the rear seatback using the assist strap and
firmly lock the seat into position.

Removing The Rear Seat — Two-Door Models

WARNING!

• It is extremely dangerous to ride in a cargo area,

inside or outside of a vehicle. In a collision, people
riding in these areas are more likely to be seri-
ously injured or killed.

• Do not allow people to ride in any area of your

vehicle that is not equipped with seats and seat
belts.

• Be sure everyone in your vehicle is in a seat and

using a seat belt properly.

• In a collision, you or others in your vehicle could

be injured if seats are not properly latched to their
floor attachments. Always be sure that the seats
are fully latched.

1. Fold the rear seat forward following steps 1 and 2
under “Fold And Tumble Rear Seat” in this section.

Folding Rear Seat

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

145

2. Press down on the release bar on each side, and pull
the seat out and away from the lower bracket.

3. Remove the seat from the vehicle.

Replacing The Rear Seat — Two-Door Models
Reverse the steps for removing the seat.

WARNING!

• To help protect against personal injury, passengers

should not be seated in the rear cargo area with the
rear seat folded down or removed from the ve-
hicle.

• The rear cargo space is intended for load carrying

purposes only, not for passengers who should sit
in seats and use seat belts.

60/40 Split Folding Rear Seat — Four-Door
Models
To provide additional storage area, each rear seat can be
folded flat to allow for extended cargo space and still
maintain some rear seating room.

Release Bar Location

146

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

• Prior to folding the rear seat, it may be necessary to

reposition the front seat to its mid-track position.

• Be sure that the front seats are fully upright and

positioned forward. This will allow the rear seat to
fold down easily.

WARNING!

• It is extremely dangerous to ride in a cargo area,

inside or outside of a vehicle. In a collision, people
riding in these areas are more likely to be seri-
ously injured or killed.

• Do not allow people to ride in any area of your

vehicle that is not equipped with seats and seat
belts.

• Be sure everyone in your vehicle is in a seat and

using a seat belt properly.

To Fold Down The Rear Seat
Locate the pull strap (lower outboard side of seat), and
pull it toward you until the seatback releases.

Pull Strap

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

147

To Raise The Rear Seat
Raise the seatback and lock it into place. If interference
from the cargo area prevents the seatback from fully
locking, you will have difficulty returning the seat to its
proper position.

NOTE:

If the rear seatback is not fully latched, the

center shoulder belt will not be able to be extended for
use. If you cannot extend the center shoulder belt, make
sure your seatback is fully latched.

WARNING!

Be certain that the seatback is securely locked into
position. If the seatback in not securely locked into
position the seat will not provide the proper stability
for child seats and/or passengers. An improperly
latched seat could cause serious injury.

TO OPEN AND CLOSE THE HOOD
Release both the hood latches.

Raise the hood and locate the safety latch, located in the
middle of the hood opening. Push the latch to the left side
of the vehicle, to open the hood. You may have to push
down slightly on the hood before pushing the safety
latch. Insert the support rod into the slot on the hood.

Hood Latch

148

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

To close the hood, remove the support rod from the hood
panel and place it in the retaining clip. Lower the hood
slowly. Secure both of the hood latches.

WARNING!

Be sure the hood is fully latched before driving your
vehicle. If the hood is not fully latched, it could open
when the vehicle is in motion and block your vision.
Failure to follow this warning could result in serious
injury or death.

LIGHTS

Multifunction Lever
The multifunction lever controls the operation of the
parking lights, headlights, headlight beam selection,
passing light, fog lights, instrument panel light dimming
and turn signals. The lever is located on the left side of
the steering column.

Multifunction Lever

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

149

Headlights And Parking Lights
Turn the end of the multifunction lever to the first detent
for parking lights and instrument panel lights. Turn to
the second detent for headlight operation.

NOTE:

Lens fogging can occur under certain weather

conditions. Turning the headlights on will usually accel-
erate the clearing process.

Automatic Headlights — If Equipped
This system automatically turns the headlights on or off
according to the ambient light levels. To turn the system
on, turn the end of the multifunction lever to the AUTO
position (third detent). When the system is on, the
Headlight Time Delay feature is also on. This means the
headlights will stay on for 90 seconds after you turn the
ignition switch to the LOCK position. To turn the Auto-
matic System off, turn the end of the multifunction lever
out of the AUTO position.

Headlight Switch

150

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

The engine must be running before the head-

lights will turn on in the Automatic mode.

Turn Signals
Move the multifunction lever up or down and the arrows
on each side of the instrument cluster flash to show
proper operation of the front and rear turn signal lights.

NOTE:

• If either light remains on and does not flash, or there is

a very fast flash rate, check for a defective outside light
bulb. If an indicator fails to light when the lever is
moved, it would suggest that the indicator bulb is
defective.

Headlight Switch

Turn Signal Operation

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

151

• A tone will chime if the turn signals are left on for

more than 1 mile (2 km).

Lane Change Assist
Tap the lever up or down once, without moving beyond
the detent, and the turn signal (right or left) will flash
three times then automatically turn off.

Lights-On Reminder
If the headlights or parking lights are on after the ignition
is turned OFF, a chime will sound when the driver’s door
is opened.

High/Low Beam Switch
Push the multifunction lever away from you to switch
the headlights to high beam. Pull the lever toward you to
switch the headlights back to low beam.

Flash-To-Pass
You can signal another vehicle with your headlights by
lightly pulling the multifunction lever toward the steer-
ing wheel. This will turn on the high beam headlights
until the lever is released.

Front Fog Lights

The front fog light switch is located on the multi-
function lever. To activate the front fog lights, turn
on the parking or low beam headlights and pull

out the end of the lever.

NOTE:

The fog lights will only operate with the parking

lights or the headlights on low beam. Selecting high
beam headlights will turn off the fog lights.

152

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Instrument Panel Dimmer
Rotate the center portion of the lever to the extreme
bottom position to fully dim the instrument panel lights
and prevent the interior lights from illuminating when a
door is opened.

Rotate the center portion of the lever up to increase the
brightness of the instrument panel lights when the park-
ing lights or headlights are on.

Rotate the center portion of the lever upward to the next
detent position to brighten the odometer and radio when
the parking lights or headlights are on.

Rotate the center portion of the lever upward to the last
detent to turn on the interior lighting.

Daytime Running Lights — If Equipped
The headlights come on at a low intensity level when
shifted into any position other than PARK (auto trans-
mission) or when the vehicle begins to move (manual
transmission).

Dimmer Control

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

153

NOTE:

The Daytime Running Light on the same side of

the vehicle as the active turn signal will turn off auto-
matically when a turn signal is in operation and turn on
again when the turn signal is not operating.

Interior Lights
The overhead light will turn on when a door is opened. It
may also be turned on by rotating the control for the
dimmer switch on the multifunction lever fully upward.

The overhead light will automatically turn off in approxi-
mately 10 minutes if a door is left open or the dimmer
control is left in the dome light position. Turn the ignition
switch ON to restore the overhead light operation.

Cargo Lamp
The courtesy and dome lights will turn on when the front
doors are opened, by rotating the control for the dimmer
switch on the multifunction lever fully upward, or if
equipped, when the UNLOCK button is pressed on the
Remote Keyless Entry (RKE) transmitter.

The sports bar reading lights (available on four-door
models) can be turned on by pressing the switches,
located on either side of the lens. Press a switch a second
time to turn the light off.

The rear cargo light may be turned on by pressing the
lens. Press the lens a second time to turn the light off.

Sports Bar Reading Light

154

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

When a door is open and the interior lights are on,
rotating the dimmer control to the extreme bottom posi-
tion will cause all the interior lights to turn off. This is
also known as the “Party” mode because it allows the
doors to stay open for extended periods of time without
discharging the vehicle’s battery.

WINDSHIELD WIPERS AND WASHERS
The windshield wiper/washer control lever is located on
the right side of the steering column. The front wipers are
operated by rotating a switch, located at the end of the
lever. For information on using the rear window wiper/
washer, refer to “Rear Window Features” in “Under-
standing The Features Of Your Vehicle”.

Rear Cargo Light

Windshield Wiper/Washer Lever

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

155

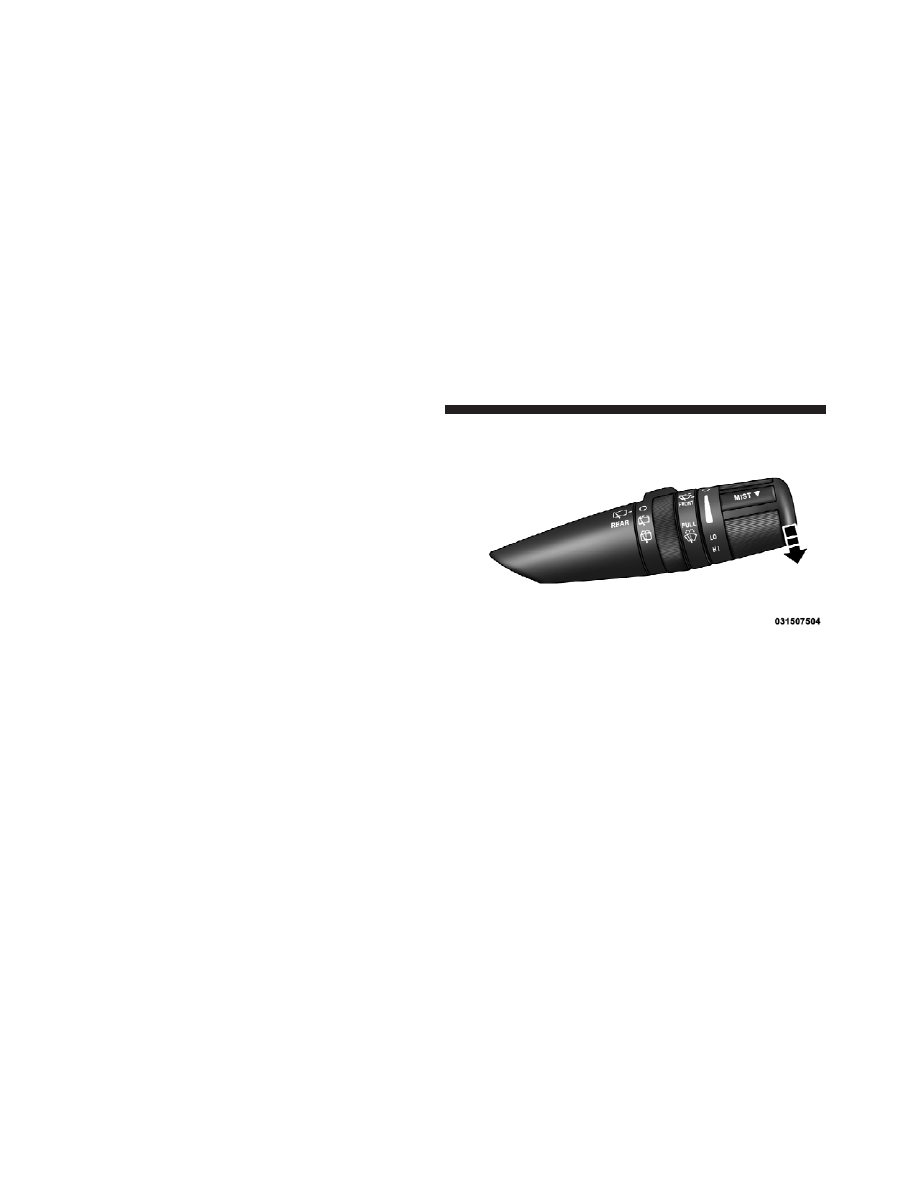

Windshield Wiper Operation
Rotate the end of the lever upward to the second detent
past the intermittent settings for low-speed wiper opera-
tion.

Rotate the end of the lever upward to the third detent
past the intermittent settings for high-speed wiper opera-
tion.

CAUTION!

In cold weather, always turn off the wiper switch and
allow the wipers to return to the park position before
turning off the engine. If the wiper switch is left on
and the wipers freeze to the windshield, damage to
the wiper motor may occur when the vehicle is
restarted.

Intermittent Wiper System
Use the intermittent wiper when weather conditions
make a single wiping cycle, with a variable pause be-
tween cycles, desirable. Rotate the end of the lever to the
first detent position for one of five intermittent settings.
The delay cycle can be set anywhere between 1 to
18 seconds.

Front Wiper Control

156

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

The wiper delay times depend on vehicle speed.

If the vehicle is moving less than 10 mph (16 km/h),
delay times will be doubled.

Windshield Washers
To use the washer, pull the lever toward you and hold
while spray is desired. If the lever is pulled while in the

delay range, the wiper will start and continue to operate
for two or three wipe cycles after the lever is released,
and then resume the intermittent interval previously
selected.

If the lever is pulled while in the off position, the wipers
will operate for two or three wipe cycles and then turn
off.

WARNING!

Sudden loss of visibility through the windshield
could lead to a collision. You might not see other
vehicles or other obstacles. To avoid sudden icing of
the windshield during freezing weather, warm the
windshield with defroster before and during wind-
shield washer use.

Front Wiper Control

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

157

Mist Feature
Push down on the wiper lever to activate a single wipe to
clear off road mist or spray from a passing vehicle. As
long as the lever is held down, the wipers will continue
to operate.

NOTE:

The mist feature does not activate the washer

pump; therefore, no washer fluid will be sprayed on the
windshield. The wash function must be used in order to
spray the windshield with washer fluid.

TILT STEERING COLUMN
This feature allows you to tilt the steering column
upward or downward. The tilt lever is located on the
steering column, below the turn signal lever.

Mist Control

158

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Push down on the lever to unlock the steering column.
With one hand firmly on the steering wheel, move the
steering column up or down, as desired. Pull upwards on
the lever to lock the column firmly in place.

WARNING!

Do not adjust the steering column while driving.
Adjusting the steering column while driving or driv-
ing with the steering column unlocked, could cause
the driver to lose control of the vehicle. Be sure the
steering column is locked before driving your ve-
hicle. Failure to follow this warning may result in
serious injury or death.

ELECTRONIC SPEED CONTROL — IF EQUIPPED
When engaged, the Electronic Speed Control takes over
accelerator operations at speeds greater than 25 mph
(40 km/h).

Tilt Steering Column Lever

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

159
