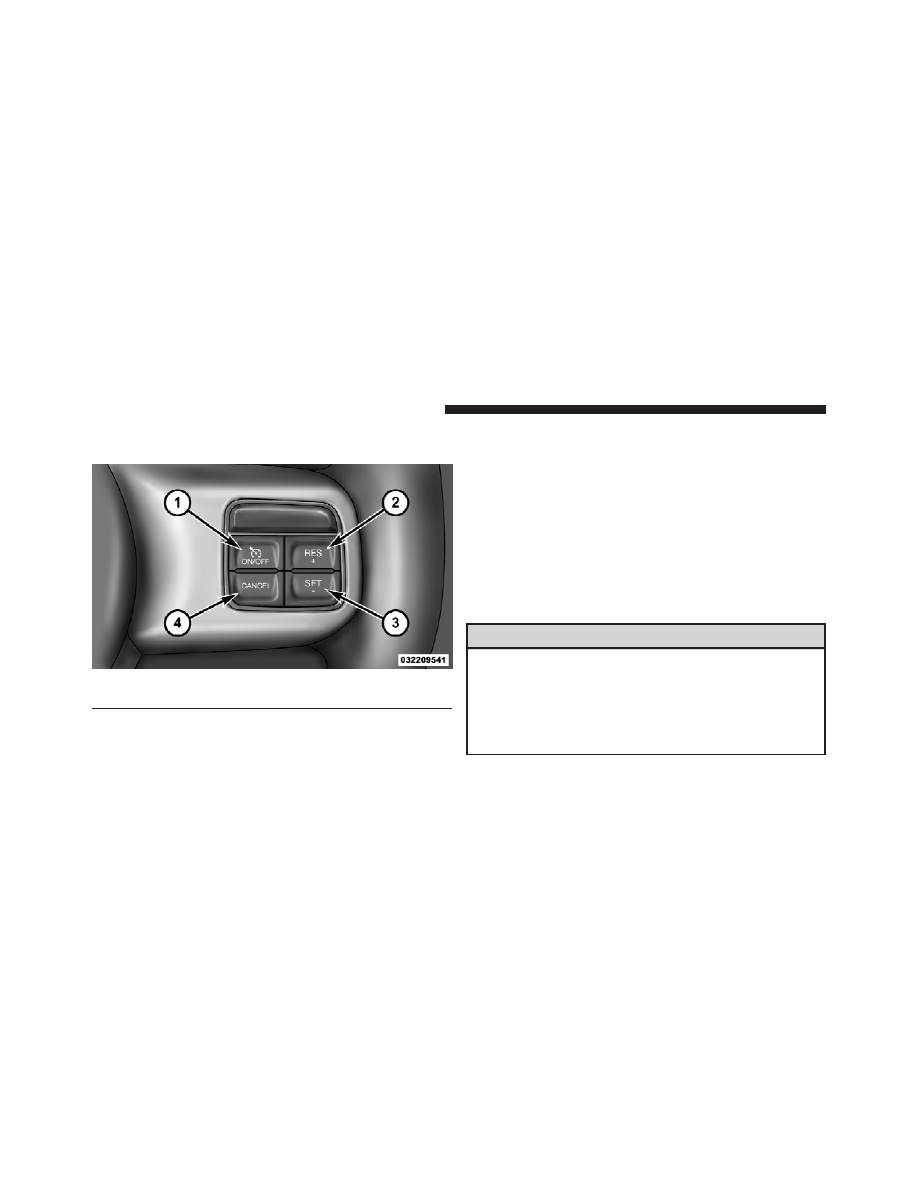

The Electronic Speed Control buttons are located on the
right side of the steering wheel.

NOTE:

In order to ensure proper operation, the Elec-

tronic Speed Control System has been designed to shut
down if multiple Speed Control functions are operated at

the same time. If this occurs, the Electronic Speed Control
System can be reactivated by pushing the Electronic
Speed Control ON/OFF button and resetting the desired
vehicle set speed.

To Activate
Push the ON/OFF button. The Cruise Indicator Light in
the instrument cluster will illuminate. To turn the system
off, push the ON/OFF button a second time. The Cruise
Indicator Light will turn off. The system should be
turned off when not in use.

WARNING!

Leaving the Electronic Speed Control system on
when not in use is dangerous. You could accidentally
set the system or cause it to go faster than you want.
You could lose control and have an accident. Always
leave the system OFF when you are not using it.

1 — ON/OFF

2 — RES +

4 — CANCEL

3 — SET -

160

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

To Set A Desired Speed
Turn the Electronic Speed Control ON. When the vehicle
has reached the desired speed, press the SET (-) button
and release. Release the accelerator and the vehicle will
operate at the selected speed.

NOTE:

The vehicle should be traveling at a steady

speed and on level ground before pressing the SET
button.

To Deactivate
A soft tap on the brake pedal, pushing the CANCEL
button, or normal brake pressure while slowing the
vehicle will deactivate Electronic Speed Control without
erasing the set speed memory. Pressing the ON/OFF
button or turning the ignition switch OFF erases the set
speed memory.

To Resume Speed
To resume a previously set speed, push the RES (+)
button and release. Resume can be used at any speed
above 20 mph (32 km/h).

To Vary The Speed Setting
When the Electronic Speed Control is set, you can in-
crease speed by pushing the RES (+) button. If the button
is continually pressed, the set speed will continue to
increase until the button is released, then the new set
speed will be established.

Pressing the RES (+) button once will result in a 1 mph
(2 km/h) increase in set speed. Each subsequent tap of
the button results in an increase of 1 mph (2 km/h).

To decrease speed while the Electronic Speed Control is
set, push the SET (-) button. If the button is continually
held in the SET (-) position, the set speed will continue to

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

161

decrease until the button is released. Release the button
when the desired speed is reached, and the new set speed
will be established.

Pressing the SET (-) button once will result in a 1 mph
(2 km/h) decrease in set speed. Each subsequent tap of
the button results in a decrease of 1 mph (2 km/h).

To Accelerate For Passing
Press the accelerator as you would normally. When the
pedal is released, the vehicle will return to the set speed.

Using Electronic Speed Control On Hills
The transmission may downshift on hills to maintain the
vehicle set speed.

NOTE:

The Electronic Speed Control system maintains

speed up and down hills. A slight speed change on
moderate hills is normal.

On steep hills, a greater speed loss or gain may occur so
it may be preferable to drive without Electronic Speed
Control.

WARNING!

Electronic Speed Control can be dangerous where the
system cannot maintain a constant speed. Your ve-
hicle could go too fast for the conditions, and you
could lose control and have an accident. Do not use
Electronic Speed Control in heavy traffic or on roads
that are winding, icy, snow-covered or slippery.

ELECTRICAL POWER OUTLET
There are two 12 Volt (13 Amp) auxiliary power outlets
that can provide power for accessories designed for use
with the standard power outlet adapters.

162

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The front power outlet is powered from the ignition
switch. Power is available when the ignition switch is in
the ON or ACC position.

When the optional cigar lighter heating element is used
in the power outlet, it heats when pushed in and pops out

automatically when ready for use. To preserve the heat-
ing element, do not hold the lighter in the heating
position.

A second power outlet is located inside the center console
and is powered directly from the vehicle battery.

CAUTION!

• Do not exceed the maximum power of 160 Watts

(13 Amps) at 12 Volts. If the 160 Watt (13 Amp)
power rating is exceeded the fuse protecting the
system will need to be replaced.

• Power outlets are designed for accessory plugs

only. Do not insert any other object in the power
outlets as this will damage the outlet and blow the
fuse. Improper use of the power outlet can cause
damage not covered by your New Vehicle Limited
Warranty.

Front Power Outlet

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

163

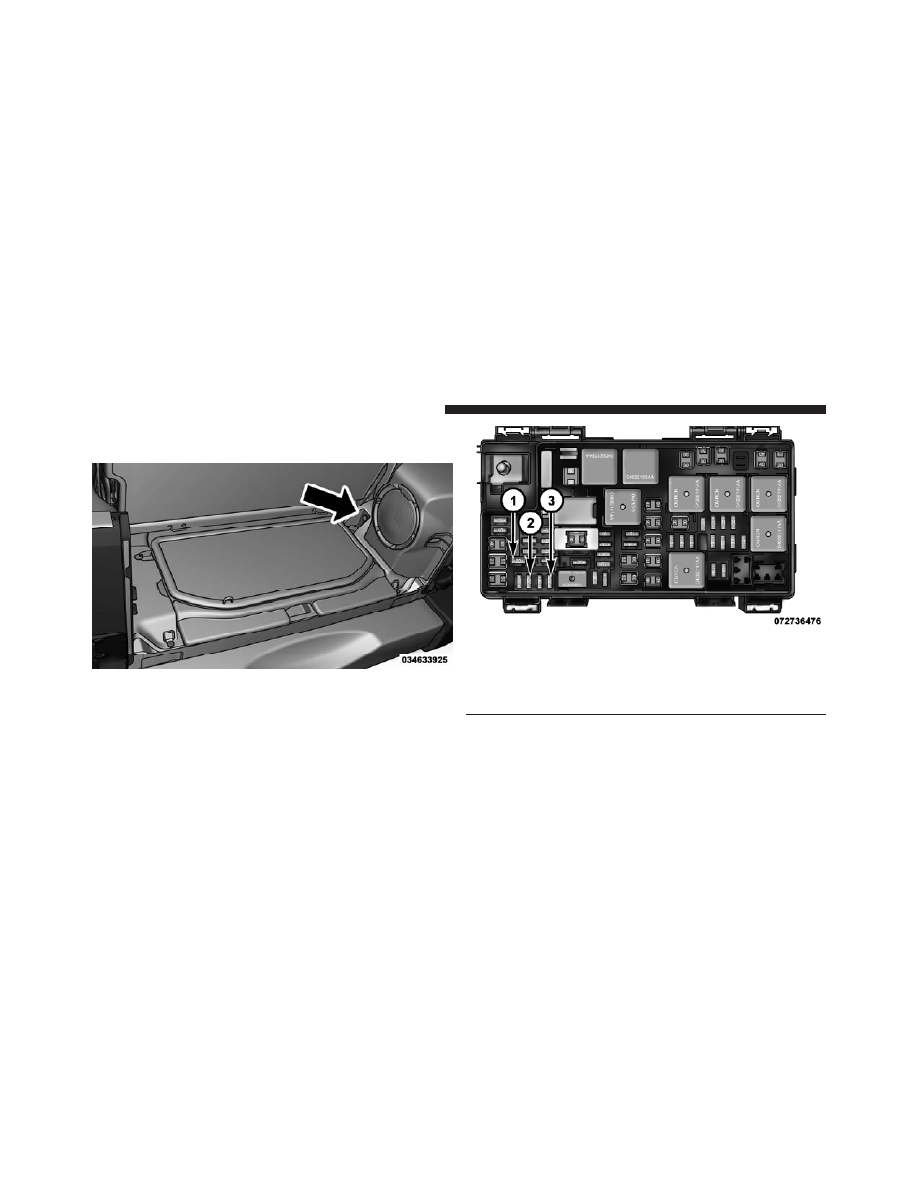

On vehicles equipped with a rear subwoofer, there is a
third power outlet located in the right rear cargo area.

Rear Power Outlet — If Equipped

Power Outlet Fuse Locations

1 — M7 Fuse 20 A Yellow Power Outlet Rear with Sub Woofer

(Opt.)
2 — M6 Fuse 20 A Yellow Cigar Lighter Instrument Panel
3 — M36 Fuse 20 A Yellow Power Outlet Console Bin

164

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of

outlet should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.
• Close the lid when not in use and while driving

the vehicle.

• If this outlet is mishandled, it may cause an

electric shock and failure.

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not in
use (i.e., mobile phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent the engine from starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.), will degrade the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high-power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
alternator to recharge the vehicle’s battery.

(Continued)

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

165

CAUTION! (Continued)

• Power outlets are designed for accessory plugs

only. Do not hang any type of accessory or acces-
sory bracket from the plug.

POWER INVERTER — IF EQUIPPED
There is a 115 Volt, 150 Watt inverter outlet located on the
front of the center console to convert DC current to AC
current. This outlet can power cellular phones, electron-
ics and other low power devices requiring power up to
150 Watts. Certain high-end video games, such as Play-
station3 and XBox360 will exceed this power limit, as will
most power tools.

The power inverter is designed with built-in overload
protection. If the power rating of 150 Watts is exceeded,
the power inverter will automatically shut down. Once
the electrical device has been removed from the outlet the
inverter should automatically reset. If the power rating
exceeds approximately 170 Watts, the power inverter

Power Inverter

166

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

may have to be reset manually. To reset the inverter
manually press the power inverter button OFF and ON.
To avoid overloading the circuit, check the power ratings
on electrical devices prior to using the inverter.

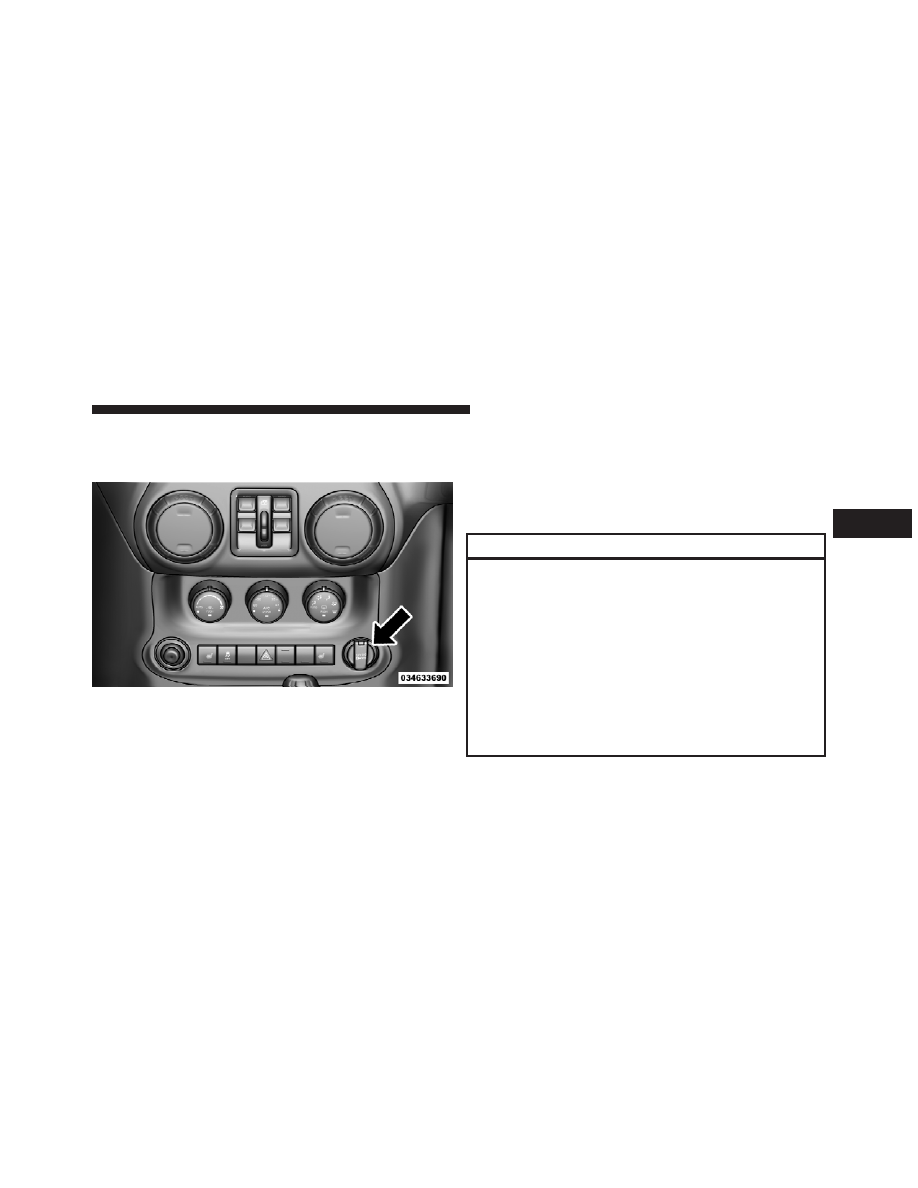

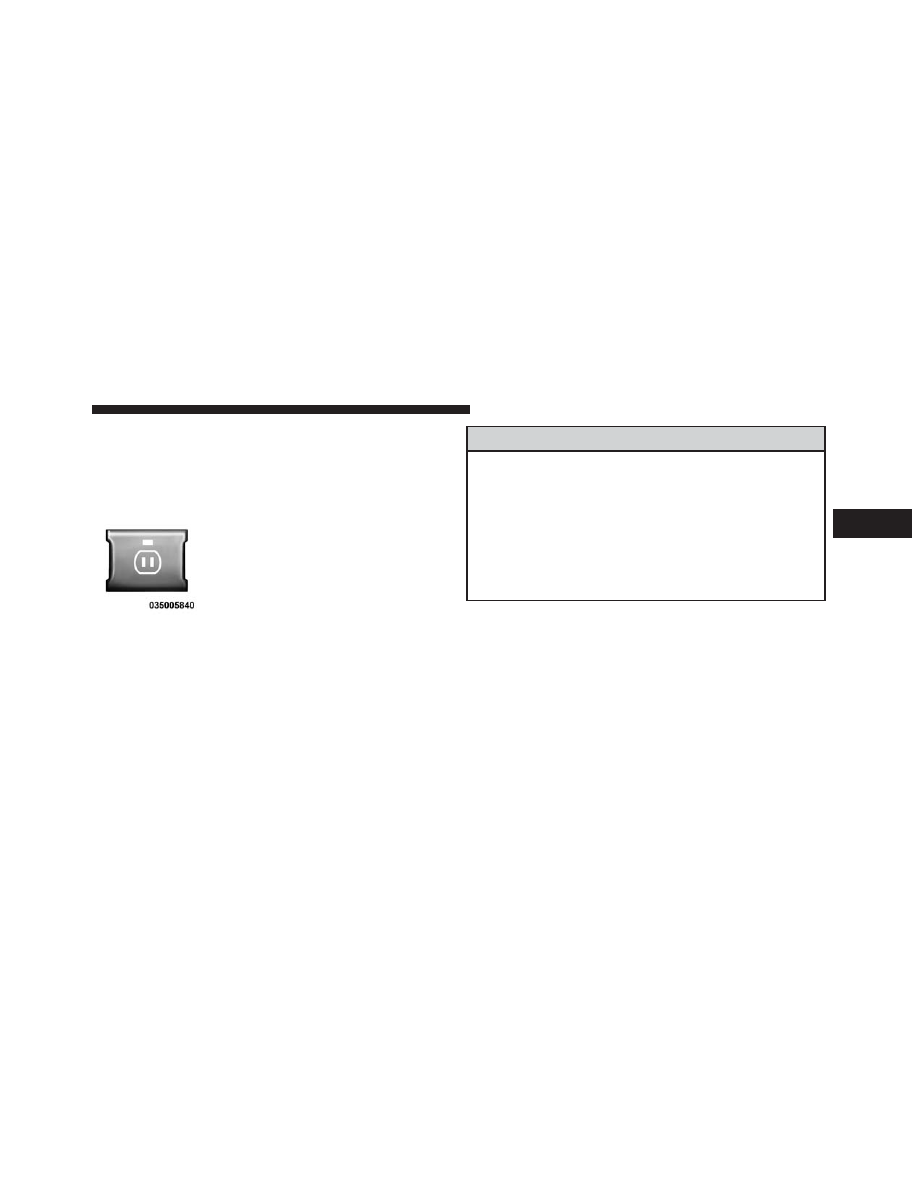

The power inverter switch is located
on the instrument panel below the
climate controls. To turn on the power
outlet, press the switch once. The in-
dicator light will illuminate. Press the
switch a second time to turn the power
inverter outlet off.

NOTE:

When the power inverter switch is pressed,

there will be a delay of approximately one second before
the inverter indicator light turns ON.

WARNING!

To avoid serious injury or death:
• Do not use a three-prong adaptor.

• Do not insert any objects into the receptacles.

• Do not touch with wet hands.

• Close the lid when not in use.

• If this outlet is mishandled it may cause an electric

shock and failure.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

167

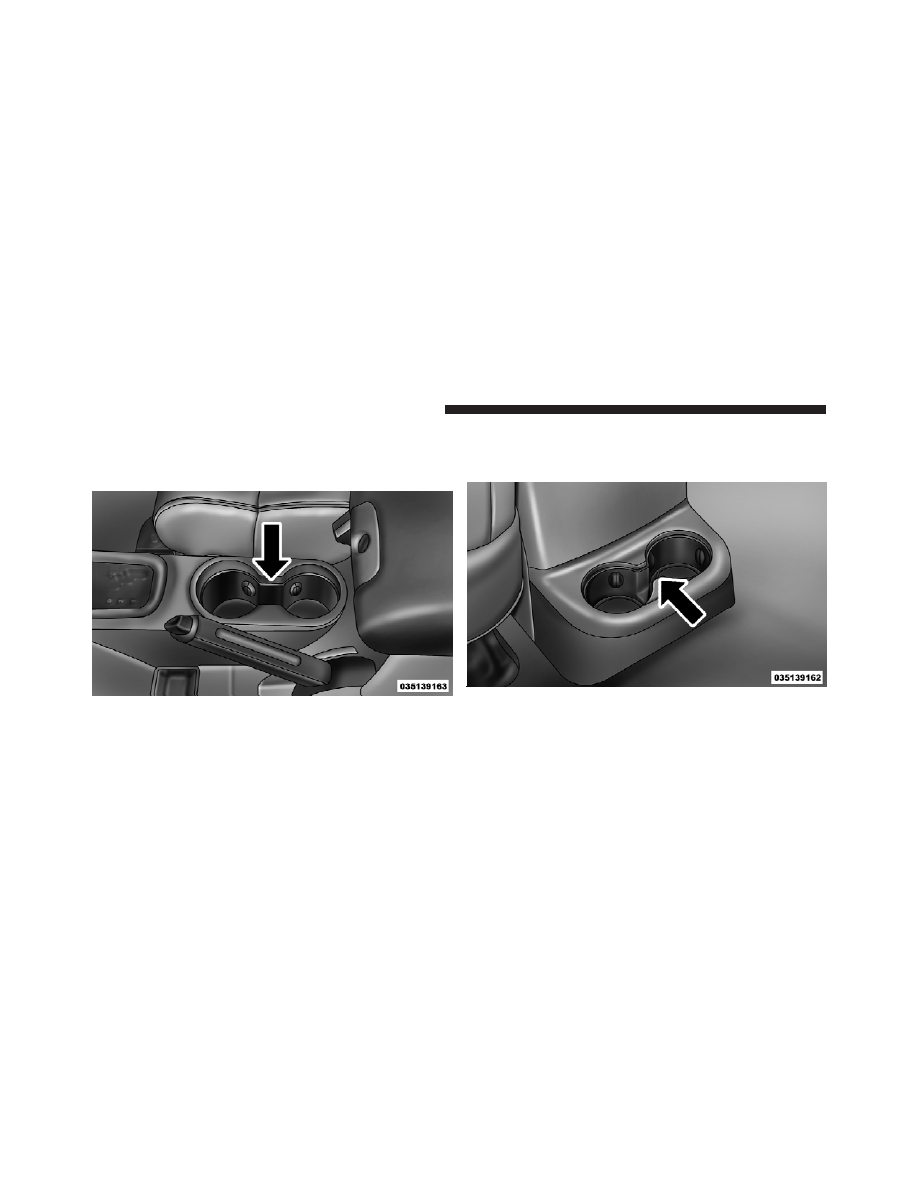

CUPHOLDERS

Front Cupholders
The front cupholders are located in the center console.

Rear Cupholders
The rear cupholders are located on the back of the center
console.

Front Cupholders

Rear Cupholders

168

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

STORAGE

Glovebox Storage
The lockable glovebox storage compartment is located on
the passenger side of the lower instrument panel. Pull
outward on the handle/latch to open the compartment.

Console Storage Compartment
To lock or unlock the storage compartment, insert the
ignition key and turn. To open the storage compartment,
press the latch and lift the cover.

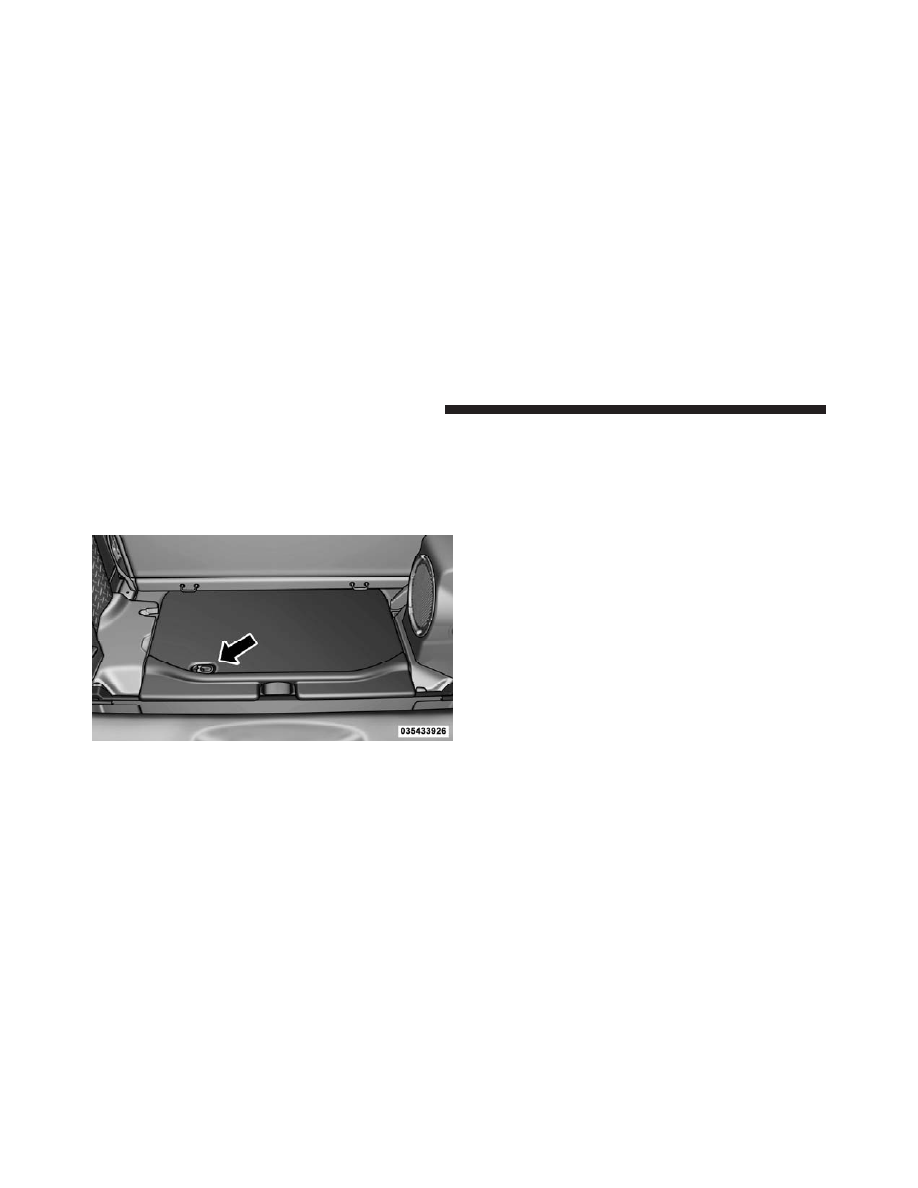

Rear Storage Compartment
The rear cargo area storage compartment cover is held by
a spring-loaded latch. In order to remove the rear storage
compartment cover, use the following procedure:

NOTE: The rear storage compartment latch should not
be used as cargo tie-down.

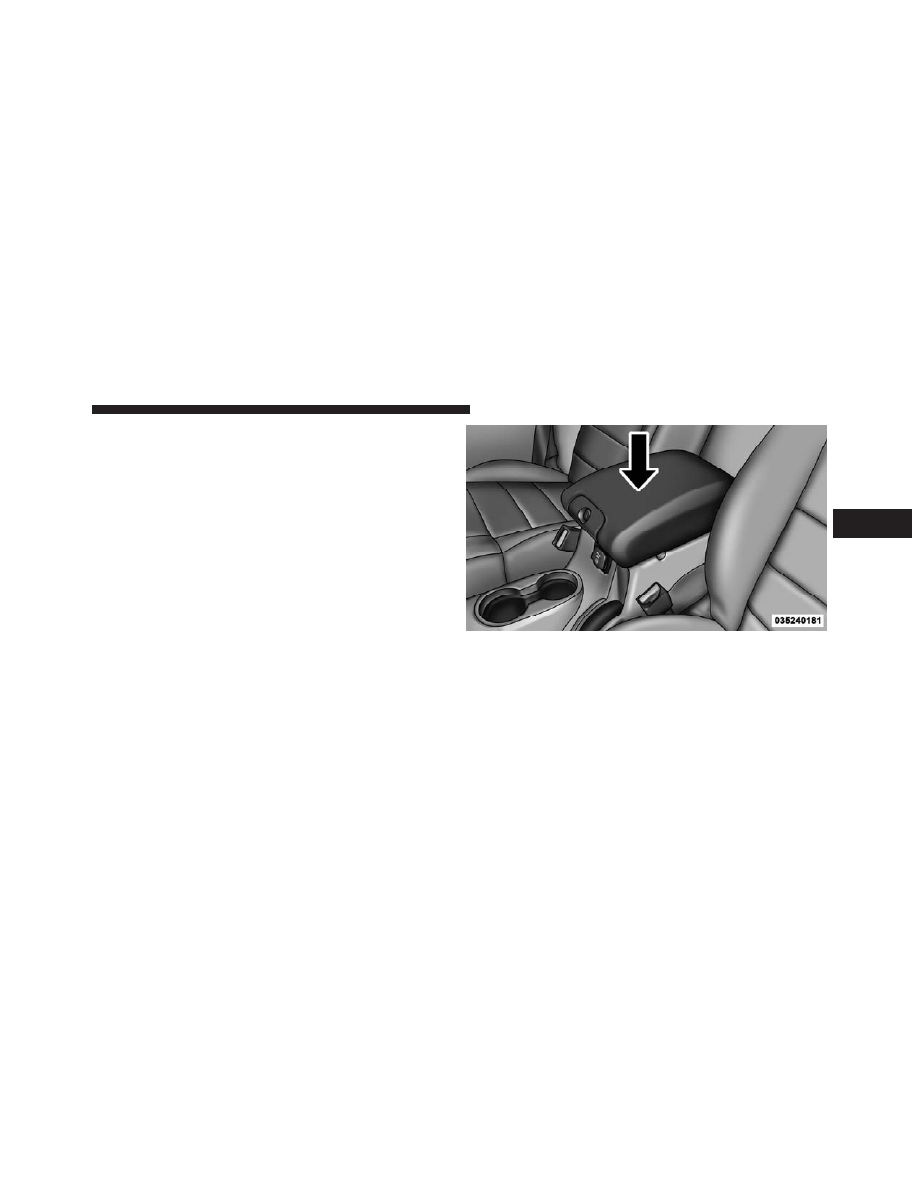

Center Console

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

169

1. Flip up the pull loop so it is perpendicular (straight
up) to the top surface of the tray.

2. Pull up on the loop and twist it 90 degrees, so it is
parallel to the slotted hole in the tray.

3. Open the rear compartment cover.

DUAL TOP — IF EQUIPPED
If your vehicle is equipped with a Dual Top, you must
remove one of the tops from the vehicle. If the soft top
is removed, the pivot brackets must also be removed
from the sport bar.

The soft top was installed at the

factory for shipping purposes only. The soft top and the
hard top are to be used independently.

Removal is

mandatory to prevent any possible wear and tear on the
soft top. Your vehicle warranty will not cover damage
resulting from both tops remaining on the vehicle at the
same time for extended periods of time.

Removing The Soft Top

1. Locate and remove the two boxes that contain the
following items:

• Right and left door frames
• Door frame attachment knobs (four for two-door

models, six for four-door models)

Rear Storage Cover

170

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

• Right and left quarter windows
• Rear window
• Two rear window roll up straps
• Two Sunrider威 secure straps (if equipped)
• Two rear swing gate brackets

2. Remove the hard top. Refer to “Freedom Top Three-
Piece Modular Hard Top — Front/Rear Panel Removal”
in this section.

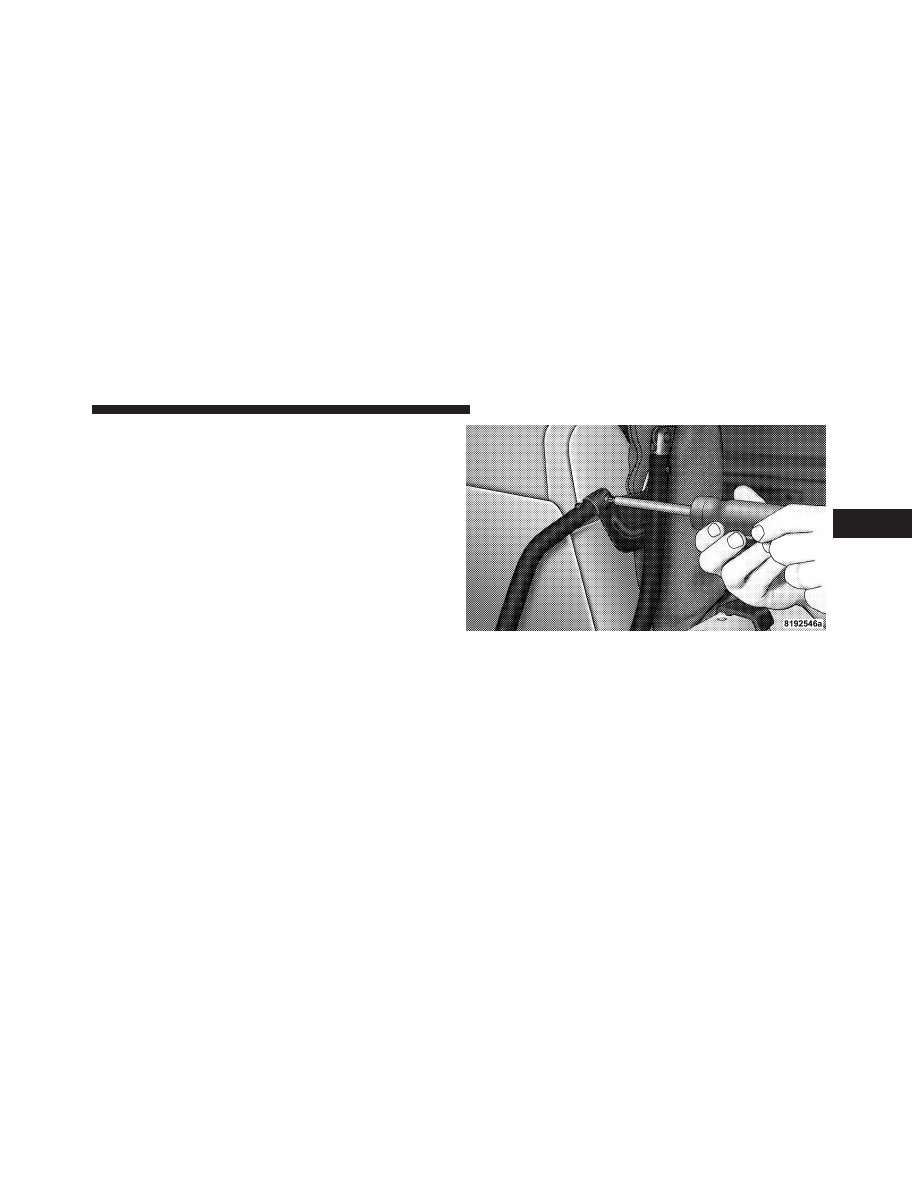

3. Remove the soft top bow assembly pivot bracket
screws (two per side) using a #T30 Torx

威 head driver.

4. Disconnect the knuckles from the left and right metal
pivot brackets. Remove the soft top from the vehicle and
store in a clean, dry location.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

171

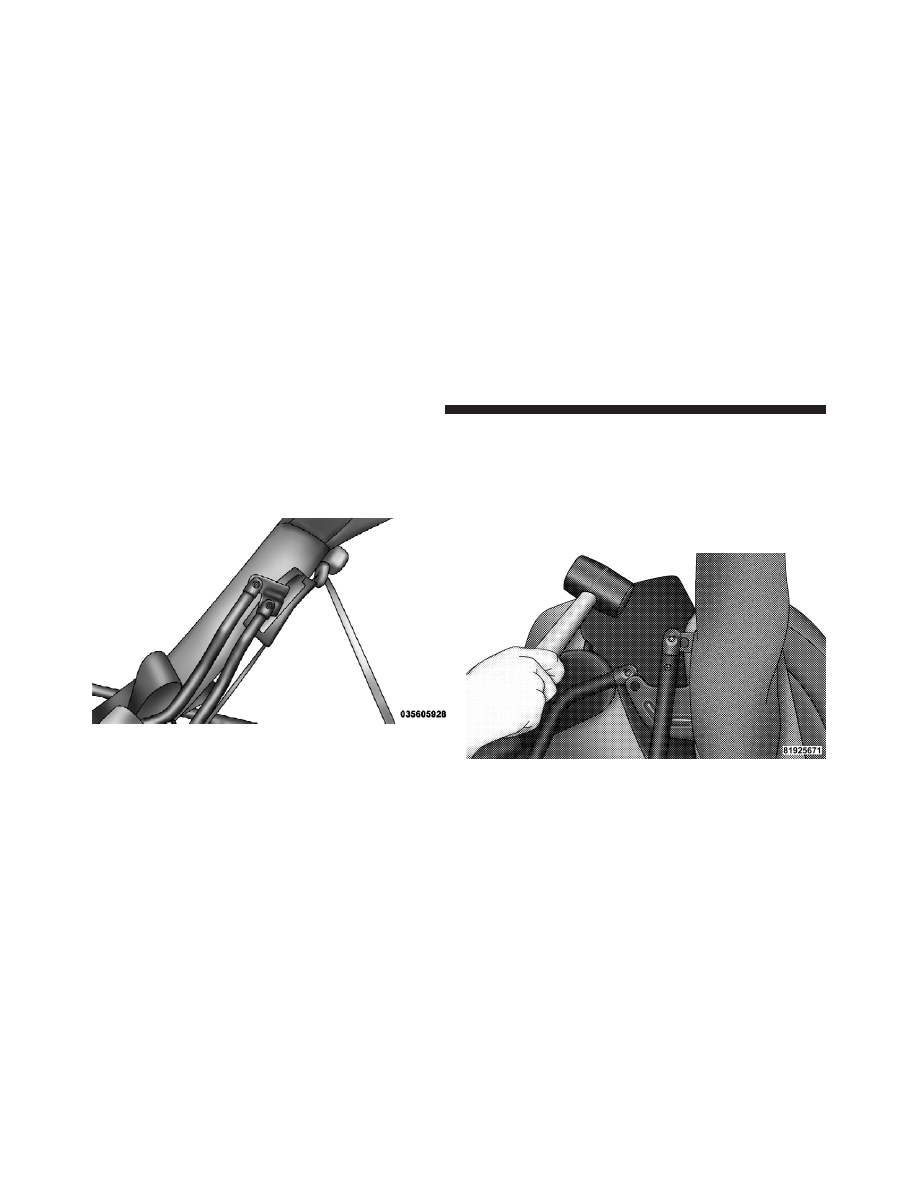

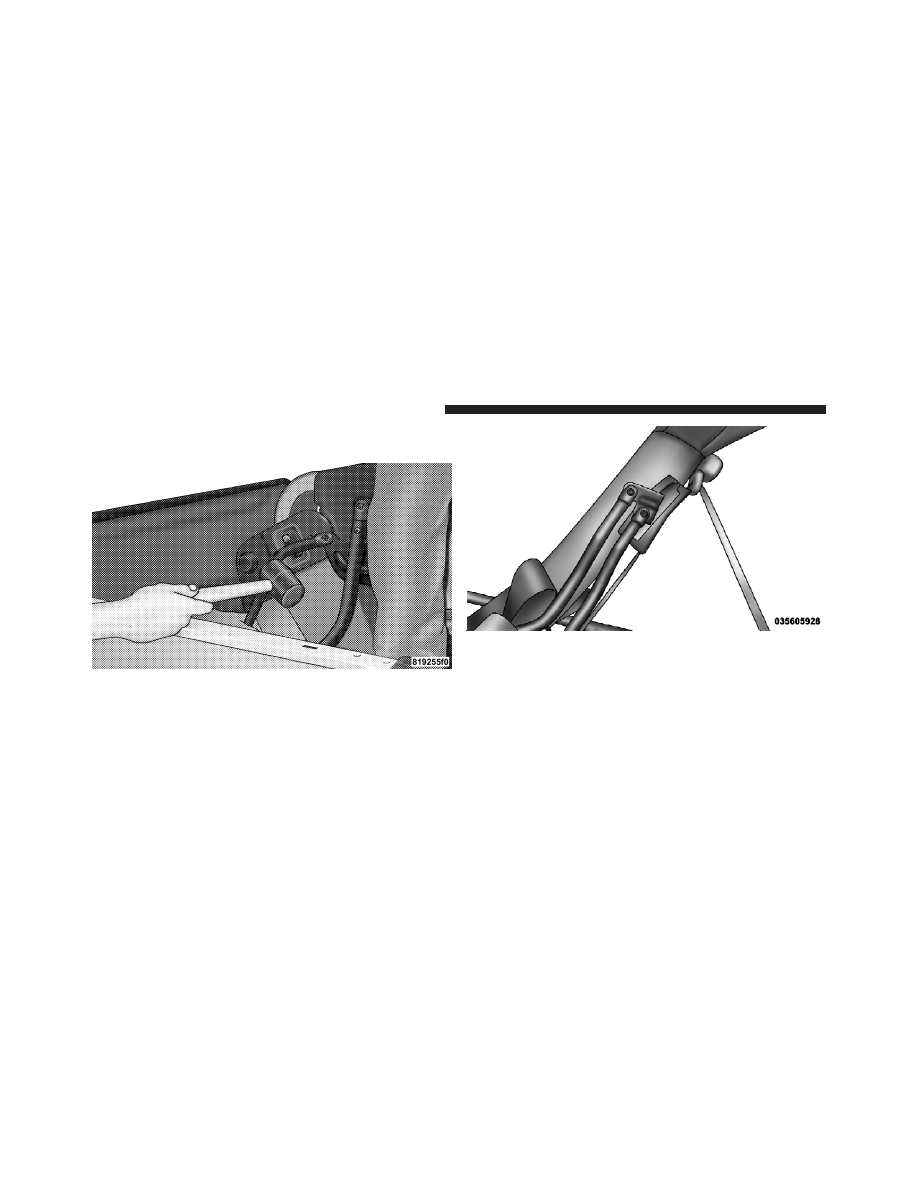

NOTE:

To aid in disconnecting the knuckles, you may

carefully tap on the knuckles using a rubber mallet.

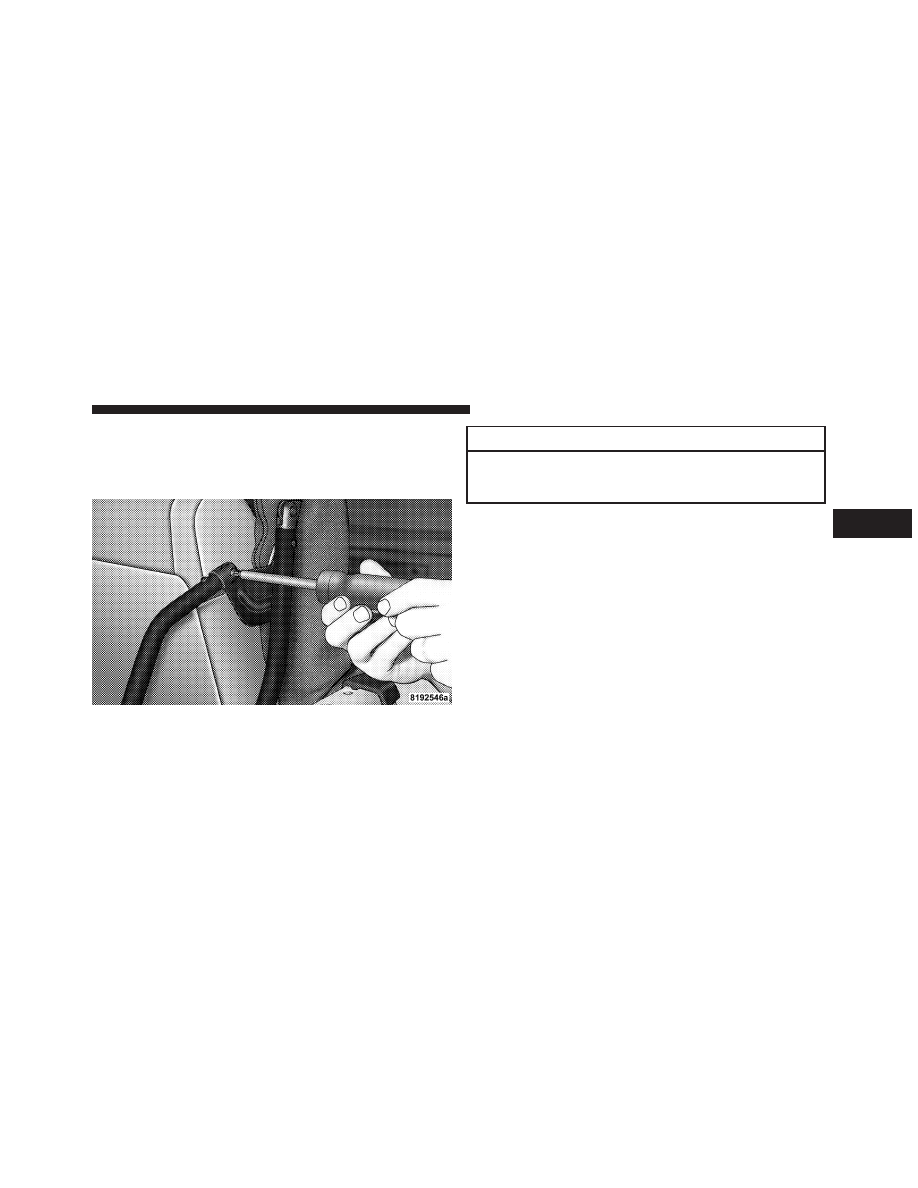

5. Unzip the zipper on the sport bar cover to expose the
pivot brackets. Remove the brackets using a #T30 Torx

威

head driver. Recover and re-zip the sports bar cover.
Store the pivot brackets and screws in a safe place.

6. Reinstall the hard top. Refer to “Freedom Top Three-
Piece Modular Hard Top — Front/Rear Panel Installa-
tion” in this section.

172

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Installing The Soft Top

NOTE:

The following procedures are for first time set

up only. For future soft top procedures, refer to “Soft
Top” in this section.

1. Locate and remove the following items prior to hard
top removal:

• Right and left door frames
• Door frame attachment knobs (four for two-door

models, six for four-door models)

• Right and left quarter windows

• Rear window

2. Remove the hard top. Refer to “Freedom Top Three-
Piece Modular Hard Top — Front/Rear Panel Removal”
in this section.

3. Install the door frames. Refer to “Door Frame” in this
section.

4. If the soft top has been removed, follow these steps to
reinstall the soft top. If the soft top is on the vehicle,
proceed to step #5.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

173

a. If the pivot brackets have been removed, unzip the
sport bar covers and attach the pivot brackets to the
sports bar with the four screws that were removed
using a #T30 Torx

威 head driver. Re-cover and re-zip

the sport bar covers.

b. Lay the soft top into the rear of the vehicle with the
bows pointing forward and the curved portion of the
bows facing upward.

c. Reattach the knuckles onto the metal pivot brackets.

NOTE:

To aid in reattaching the knuckles, you may

carefully tap on the knuckles using a rubber mallet.

174

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

d. Screw the pivot screws back into place using a #T30
Torx

威 head driver. Secure them until they are snug,

being careful not to cross-thread the screws or over-
tighten.

CAUTION!

Do not overtighten the screws. You can strip the
screws if they are overtightened.

5. Remove the swing gate bar (black metal bar for
bottom of rear window) and set aside.

NOTE:

Be sure the wire harness in the left rear corner is

not tangled in the soft top bows before you lift the top.

6. Unsnap and remove the black boot cover. This cover
should be discarded. It was intended as a protective
cover for shipping only.

NOTE:

A visual instruction sheet is enclosed in the dual

top wrap.

7. Put up the soft top. Refer to “Soft Top — Putting Up
The Soft Top” in this section.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

175
