Jaguar XJ (X350). Manual - part 787

Secondary Air Injection (AIR) Control
Valve to Exhaust Manifold Tube - 4.2L SC
V8 - AJV8, 4.2L

Removal



1 . Remove the cooling fan motor and shroud.

For additional information, refer to Cooling Fan Motor and Shroud (26.25.25)





2 . Raise the vehicle.





3

.



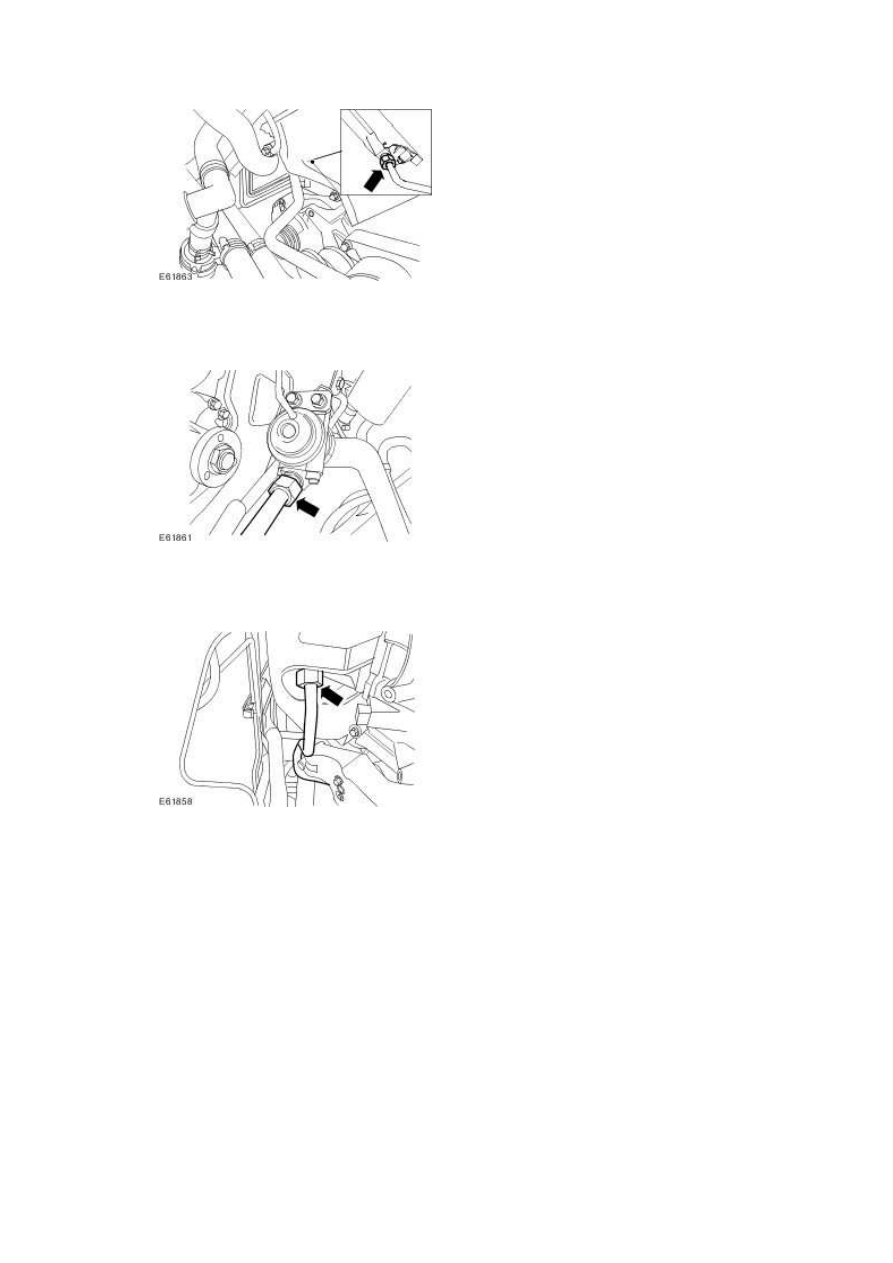

Disconnect the secondary air injection (AIR) control valve to exhaust manifold tube from the

left-hand exhaust manifold.







4 . Lower the vehicle.





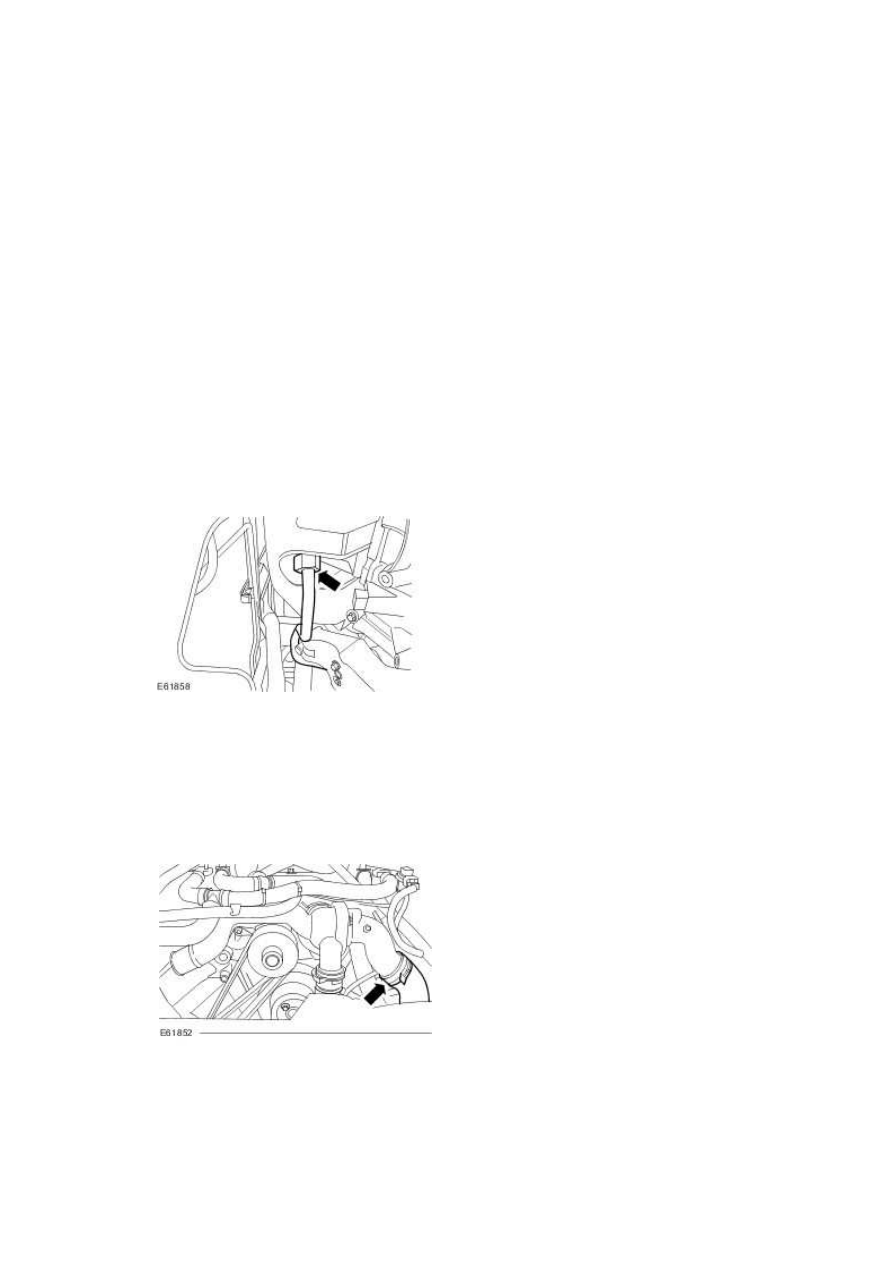

5 . Disconnect the coolant hose.







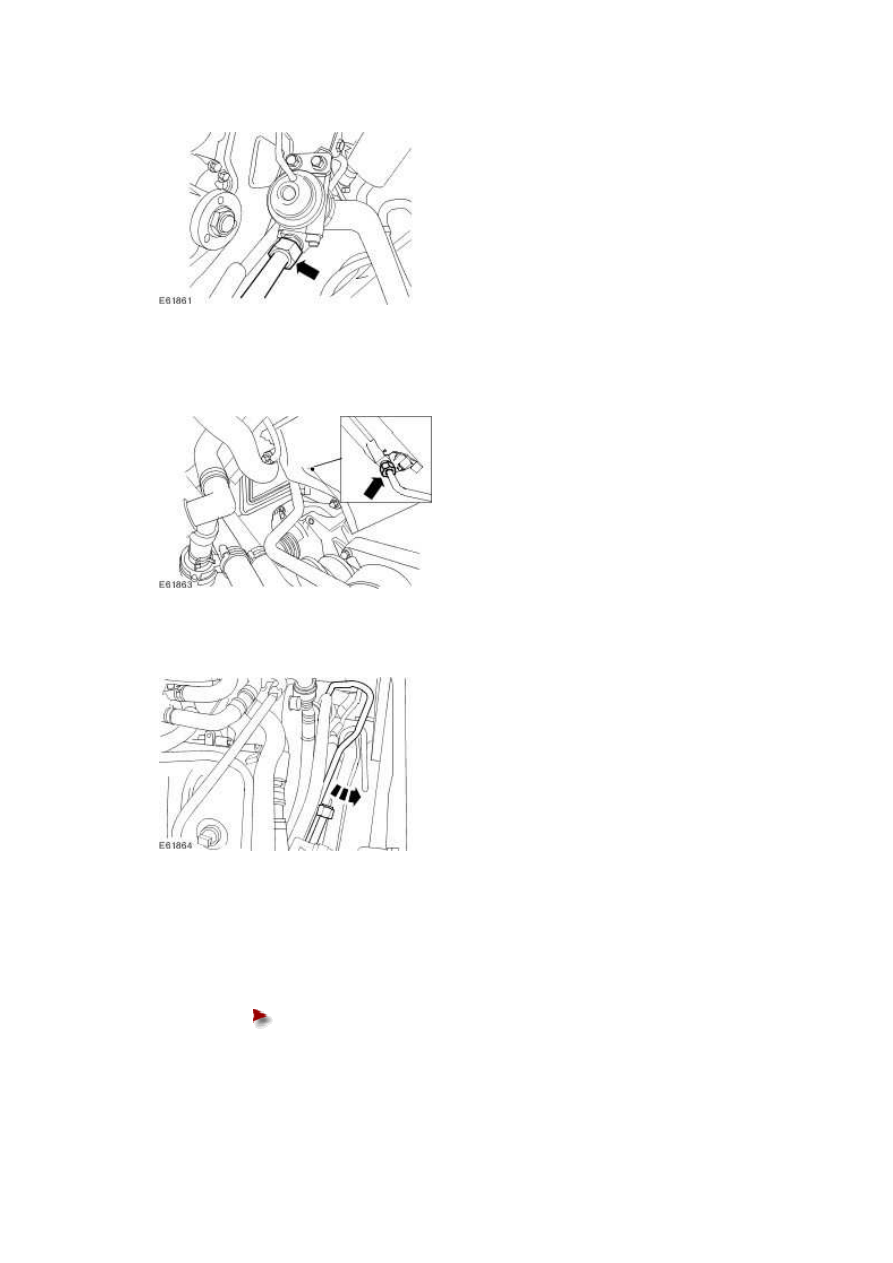

6 . Disconnect the AIR control valve to exhaust manifold tube.







7

.



Disconnect the AIR control valve to exhaust manifold tube from the right-hand exhaust

manifold.







8 . Remove the AIR control valve to exhaust manifold tube.







Installation



1 . To install, reverse the removal procedure.





Tighten to 35 Nm.





www.







2 . Tighten to 35 Nm.







3 . Tighten to 35 Nm.









Secondary Air Injection (AIR) Pump

Removal



1

.



Remove the front bumper cover.

For additional information, refer to Front Bumper Cover - VIN Range: G00442->H18679

(76.22.78)

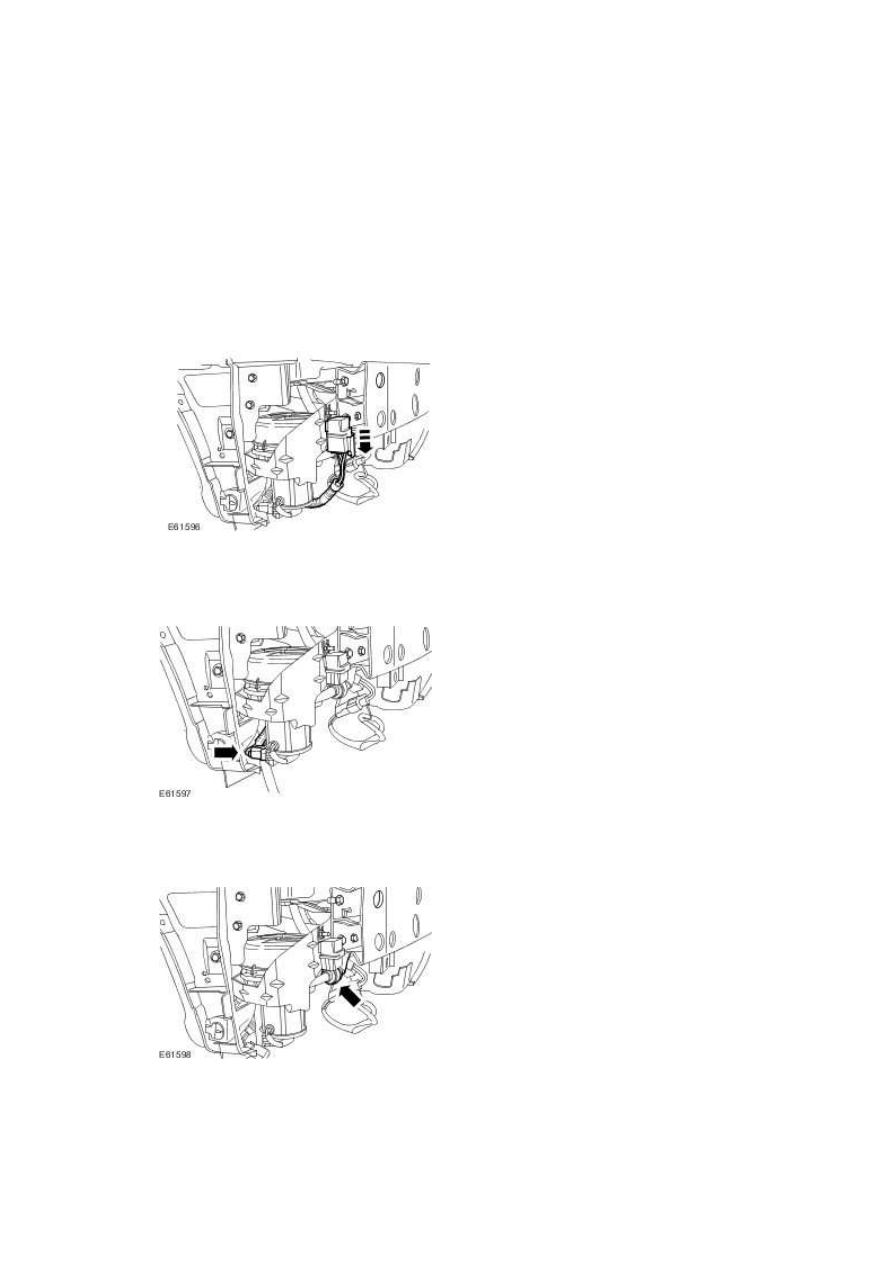

2 . Disconnect the secondary air pump relay electrical connector.







3 . Disconnect the secondary air pump electrical connector.







4 . Disconnect the secondary air pump hose.





www.
