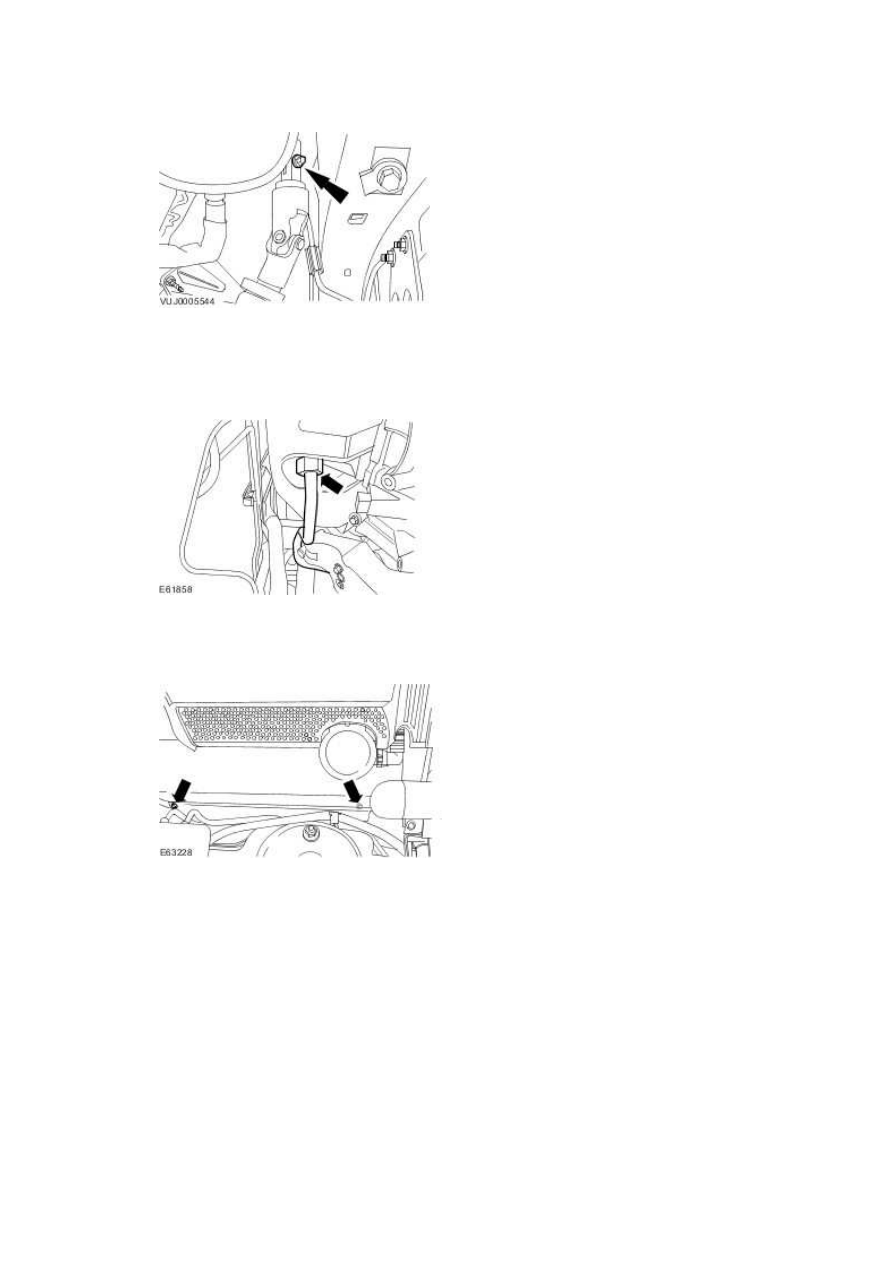

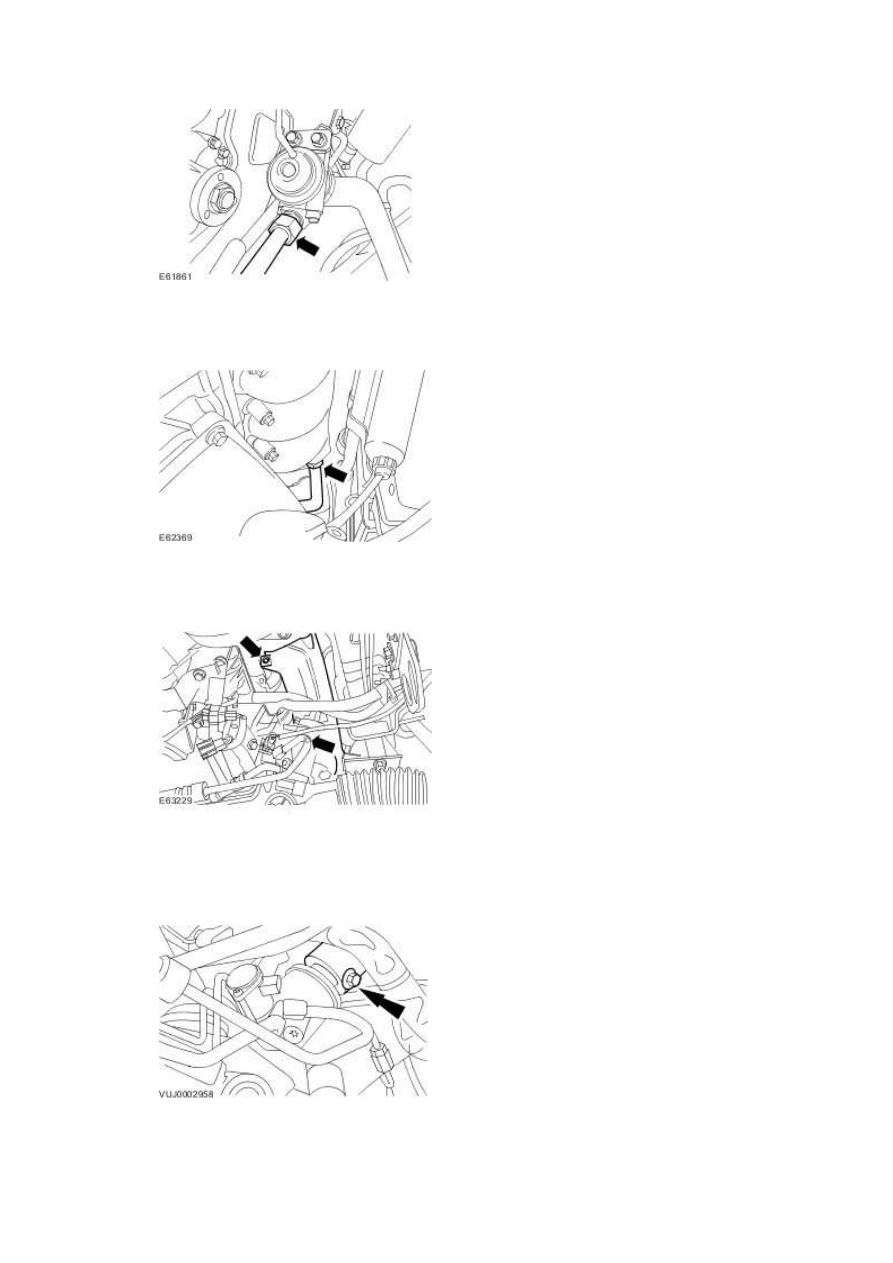

Disconnect the AIR control valve to exhaust manifold tube from the right-hand exhaust

manifold.







11 . Lower the vehicle.





12 . Disconnect the coolant hose.







13 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.

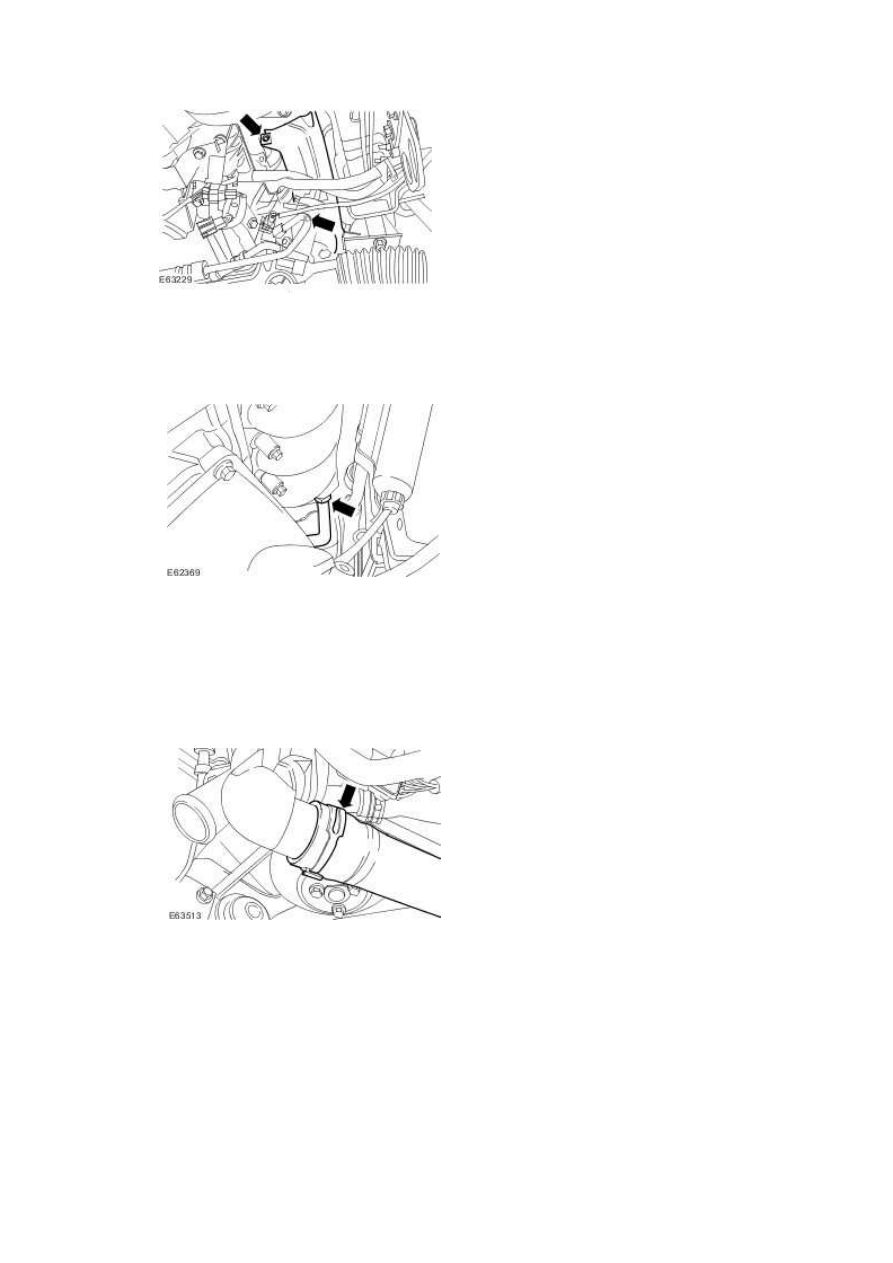

Disconnect the AIR control valve to exhaust manifold tube.







14 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.

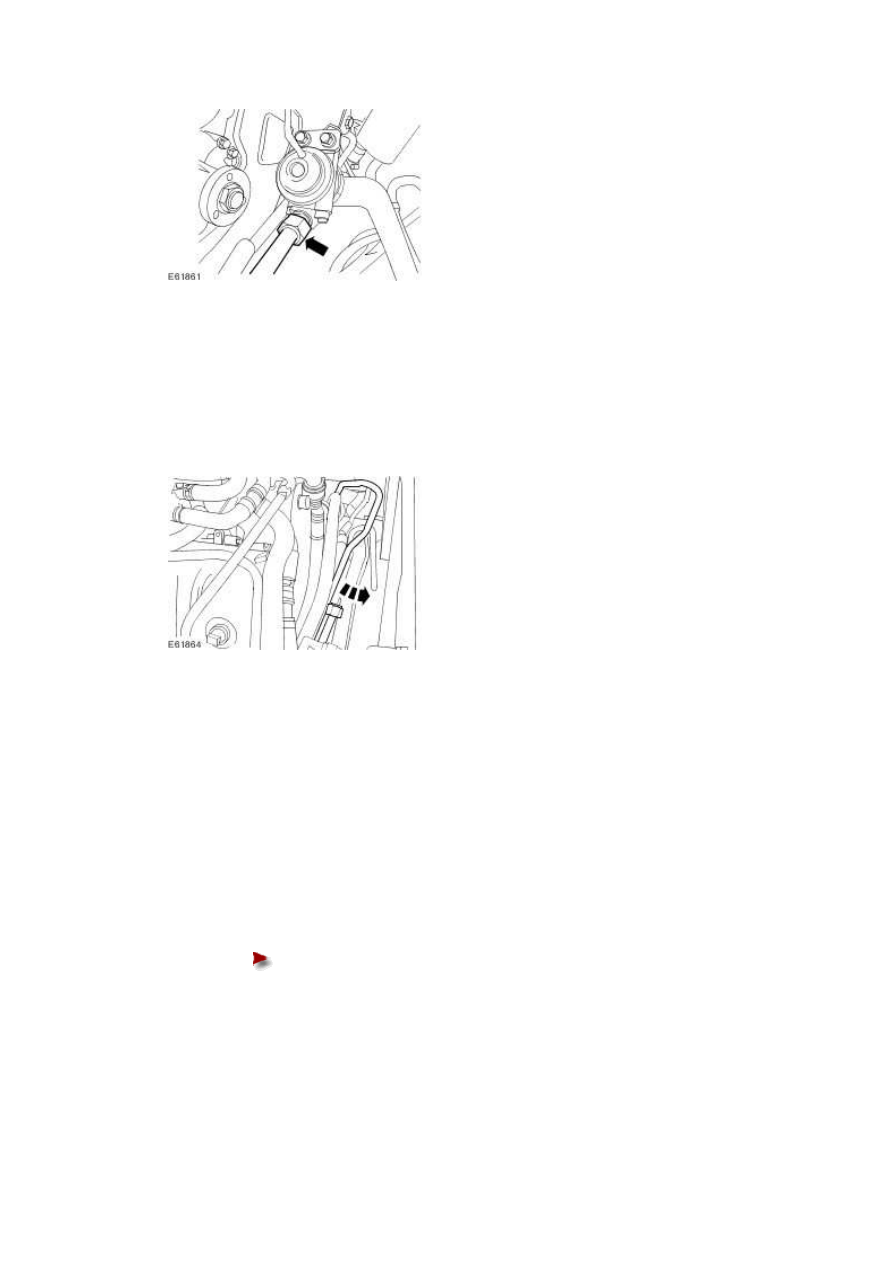

Remove the AIR control valve to exhaust manifold tube.







Installation

All vehicles



1 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.



To install, reverse the removal procedure.





Tighten to 35 Nm.





www.







2 . Tighten to 35 Nm.







3 . Tighten to 3 Nm.





Right-hand drive vehicles



4 . Tighten to 35 Nm.







5 . Tighten to 35 Nm.





All vehicles



6 . Tighten to 35 Nm.







7 . Tighten to 3 Nm.
