Jaguar XJ (X350). Manual - part 785







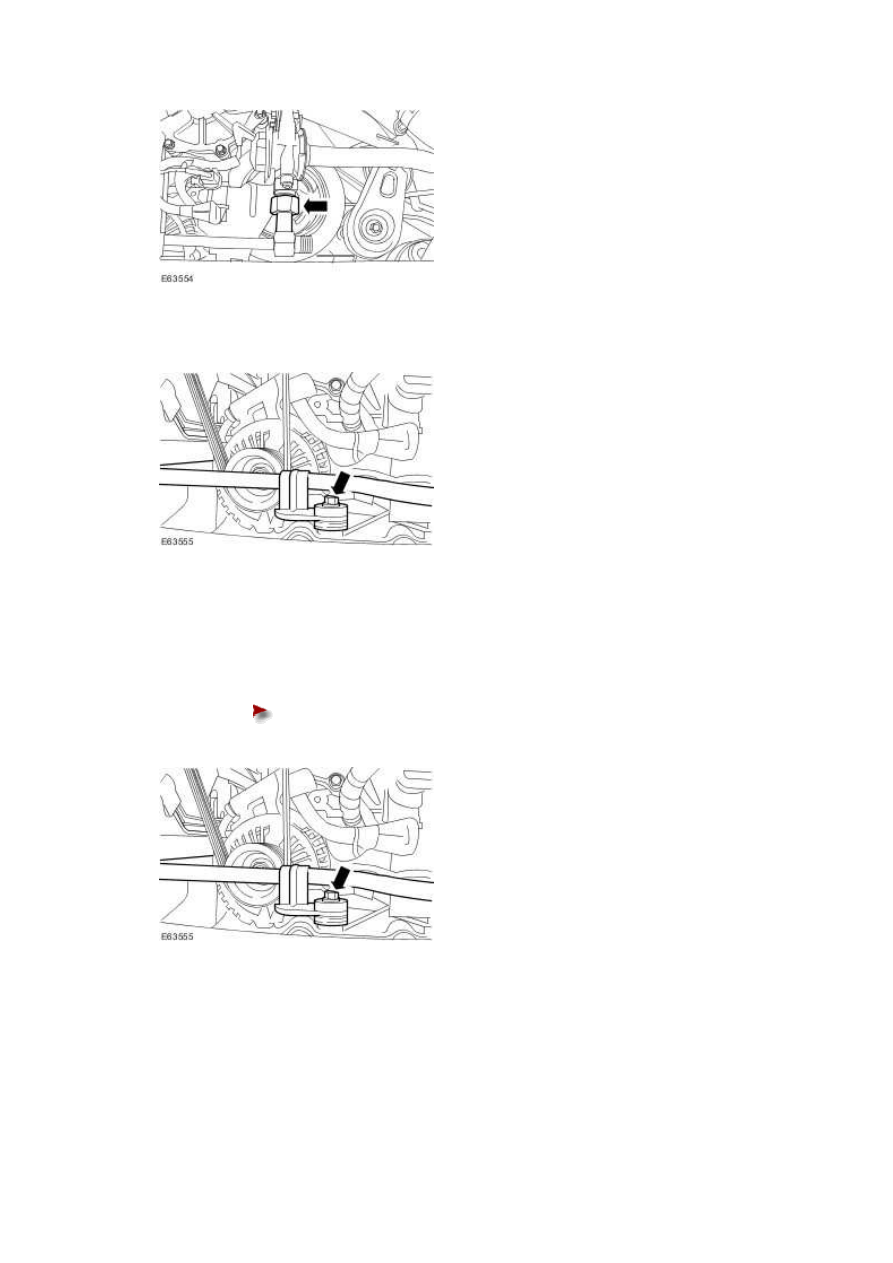

6 . Remove the AIR control valve to exhaust manifold right-hand tube.







Installation



1 . To install, reverse the removal procedure.





Tighten to 8 Nm.











2 . Tighten to 35 Nm.







3 . Tighten to 35 Nm.







4 . Tighten to 35 Nm.









www.

Secondary Air Injection (AIR) Control
Valve to Exhaust Manifold Tube - 4.2L NA
V8 - AJV8/3.5L NA V8 - AJV8, 4.2L

Removal

Right-hand drive vehicles



1 . Center the steering wheel.





Lock in position, remove the ignition key.







All vehicles



2 . Remove the cooling fan motor and shroud.

For additional information, refer to Cooling Fan Motor and Shroud (26.25.25)





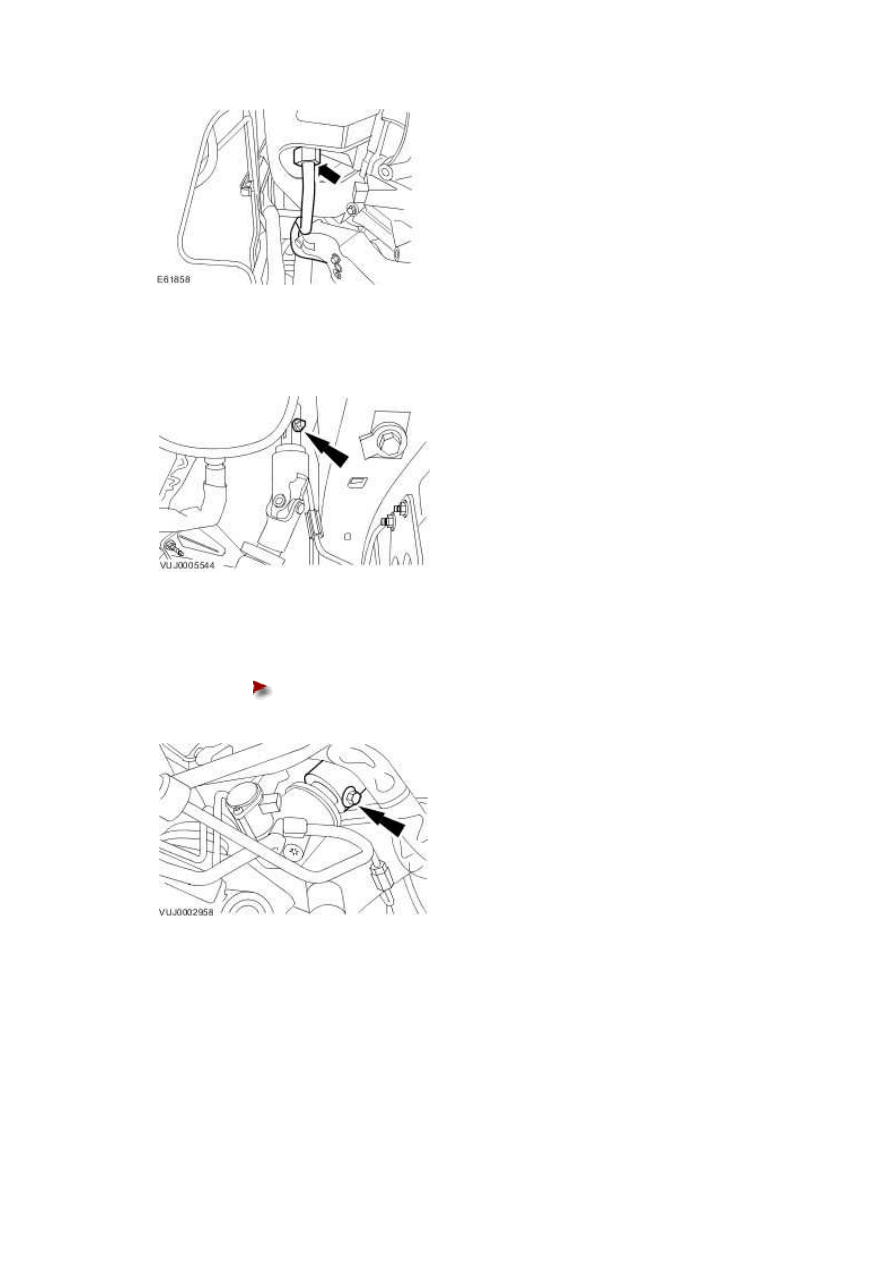

3 . Remove the right-hand exhaust manifold heat shield upper retaining bolts.







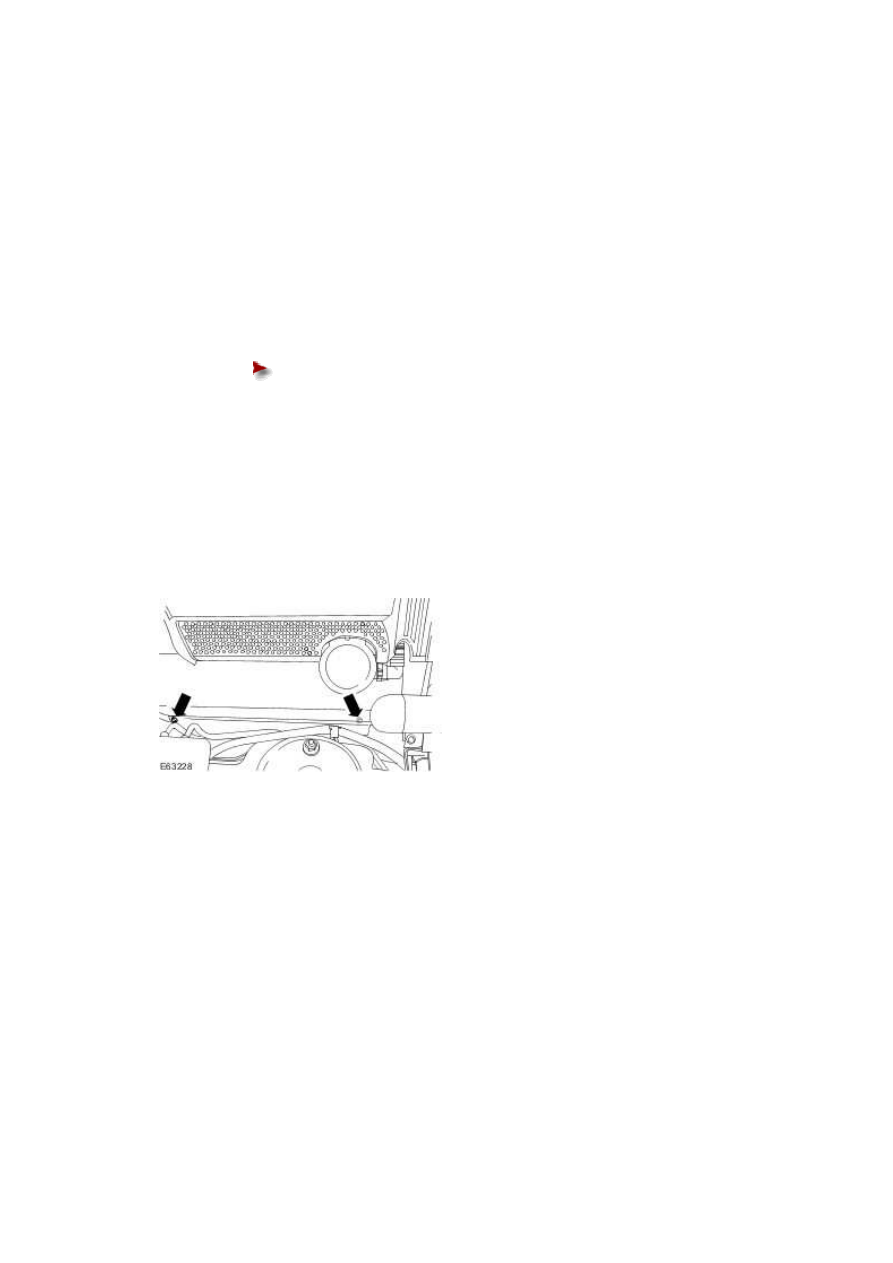

4 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





5

.



Disconnect the secondary air injection (AIR) control valve to exhaust manifold tube from the

left-hand exhaust manifold.





Right-hand drive vehicles

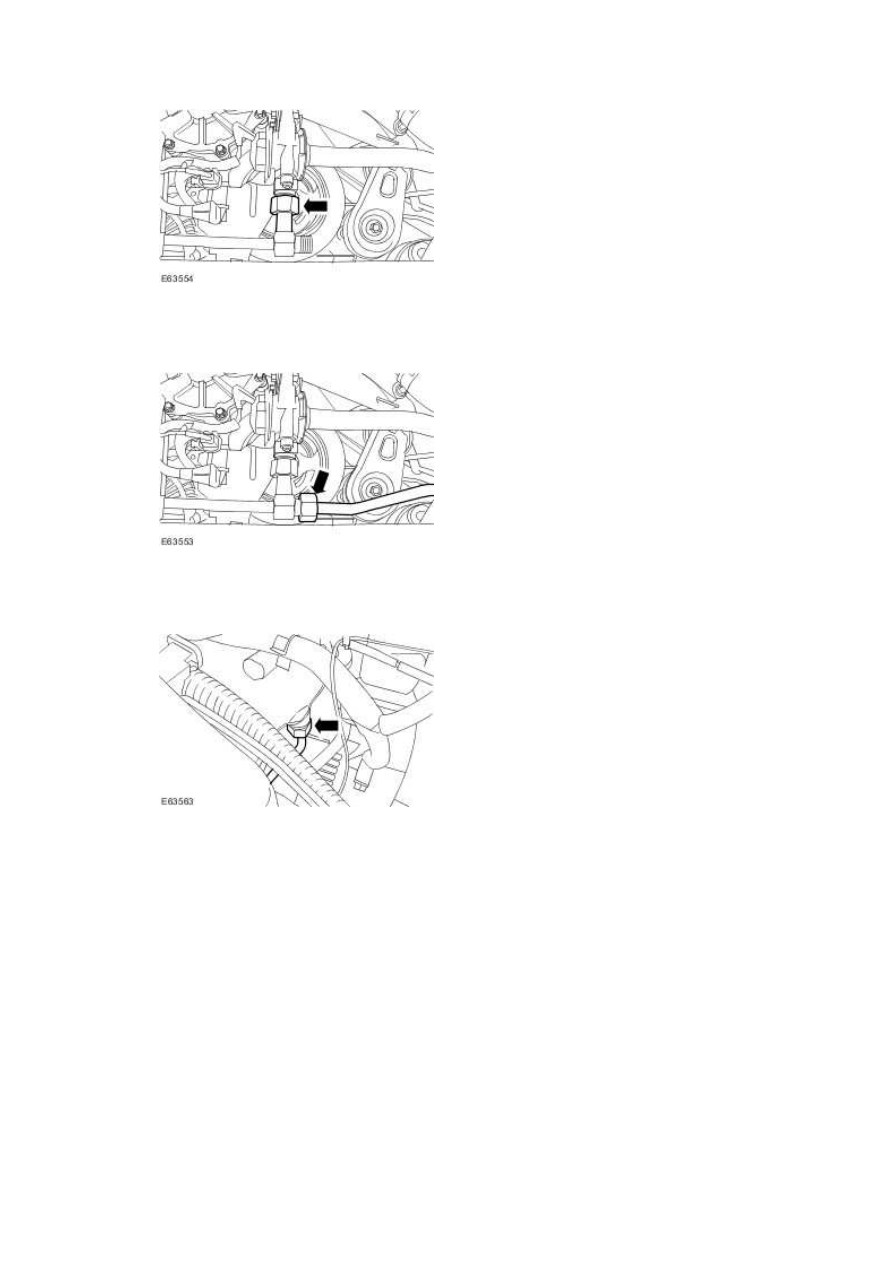

6 . Remove the steering gear coupling upper pinch bolt







7 . Remove the steering gear coupling.





Remove the steering gear coupling lower pinch bolt.









All vehicles



8 . Remove the right-hand heated oxygen sensor (HO2S).

For additional information, refer to Heated Oxygen Sensor (HO2S)





9 . Remove the right-hand exhaust manifold heat shield.
