Jaguar XJ (X350). Manual - part 783

Secondary Air Injection (AIR) Control
Valve - 4.2L SC V8 - AJV8

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to







2 . Remove the radiator grille opening panel.

For additional information, refer to







3 . Remove the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)

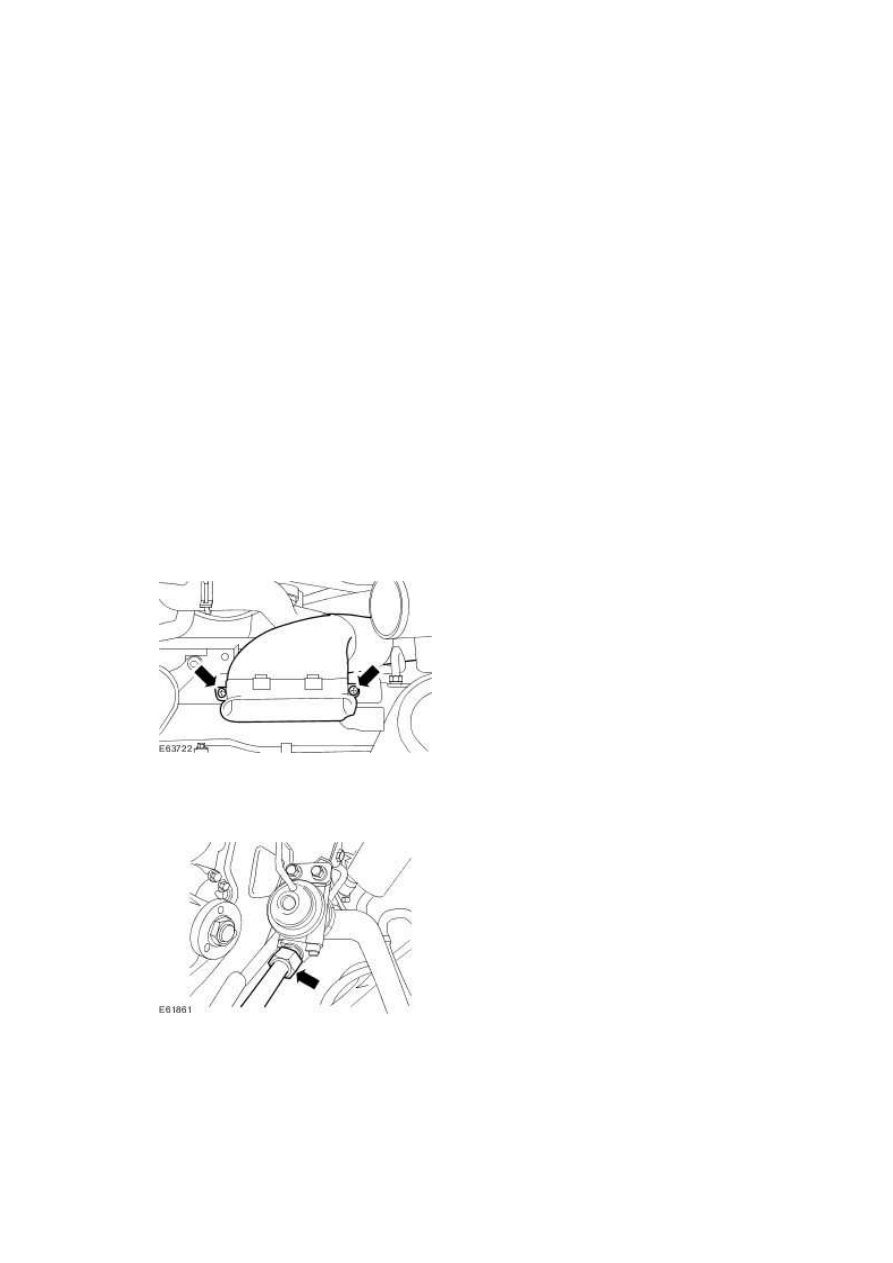

4 . Remove the air cleaner intake duct.

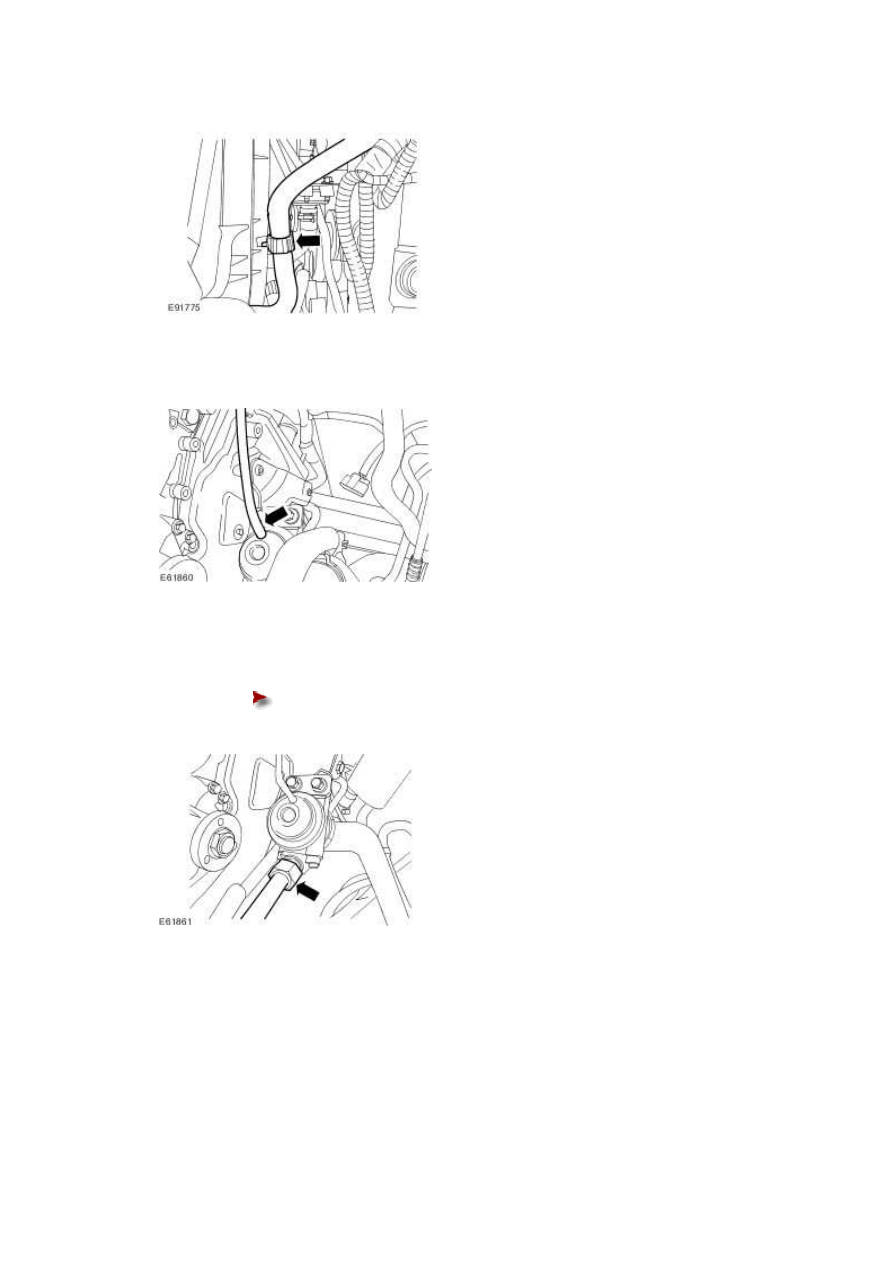

5 . Disconnect the secondary air injection (AIR) control valve to exhaust manifold tube.







6 . Disconnect the AIR control valve vacuum hose.







7 . Release the hose from the cooling fan motor and shroud.







8 . Disconnect the AIR control valve air supply hose.



1) Release the hose from the cooling fan motor and shroud.





2) Disconnect the AIR control valve air supply hose.

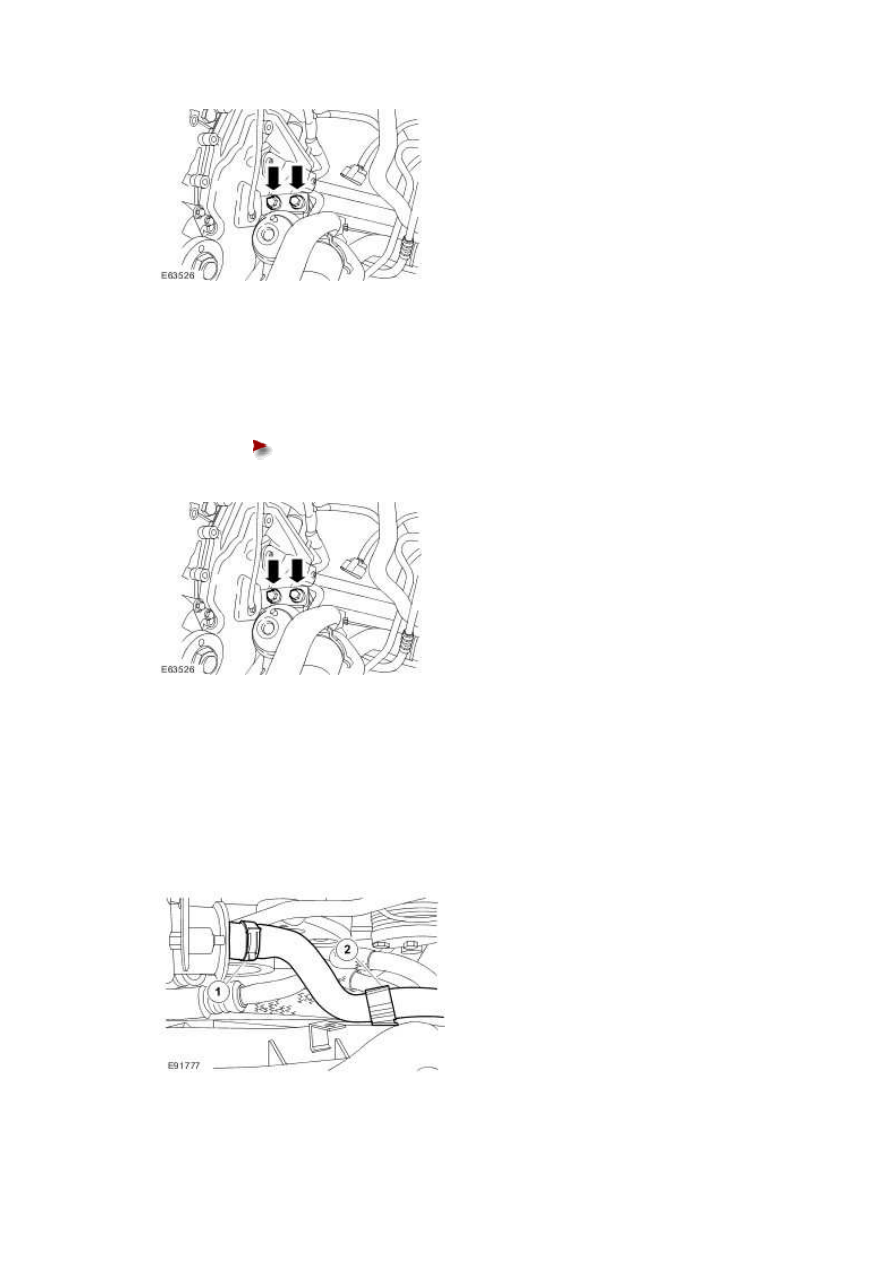

9 . Remove the AIR control valve.

www.







Installation



1 . Install the AIR control valve.





Tighten to 25 Nm.

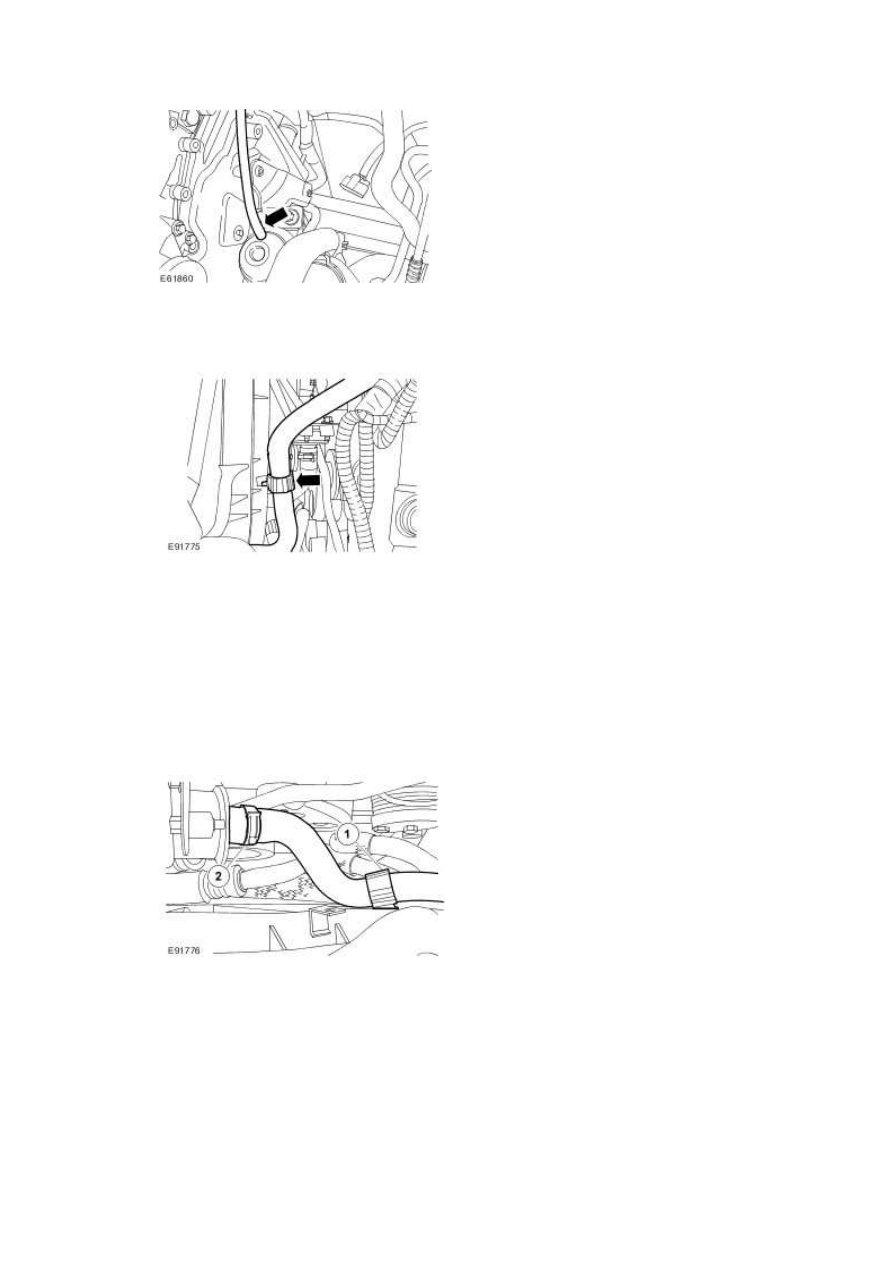

2 . Connect the AIR control valve air supply hose.



1) Connect the AIR control valve air supply hose.





2) Secure the hose to the cooling fan motor and shroud.











3 . Secure the hose to the cooling fan motor and shroud.







4 . Connect the AIR control valve vacuum hose.







5 . Connect the AIR control valve to exhaust manifold tube.





Tighten to 35 Nm.











6 . Install the air cleaner intake duct.
