Jaguar XJ (X350). Manual - part 564







3

.



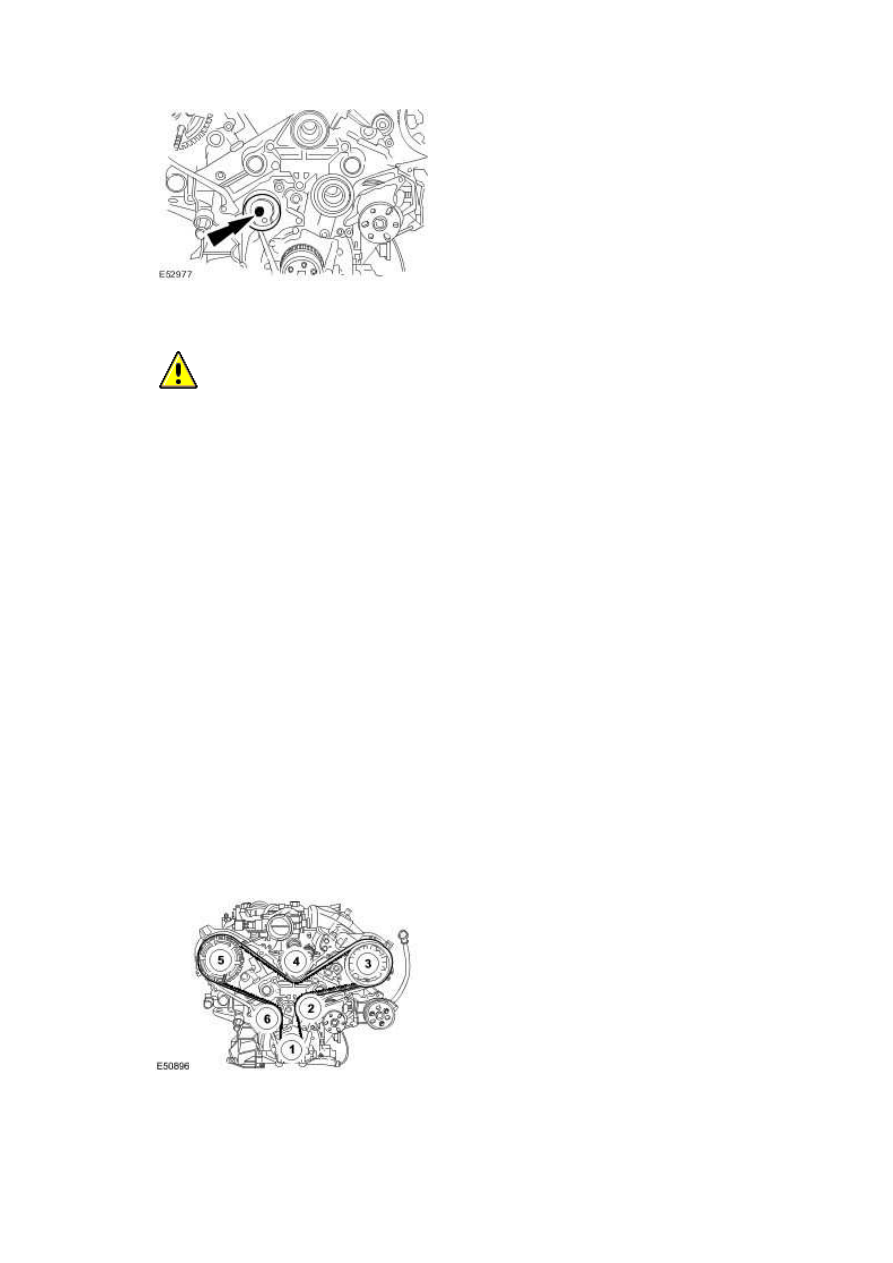

  CAUTION: Make sure that the timing belt slack is at the timing belt tensioner.

Failure to follow this instruction may result in damage to the engine.





NOTE:





Engine shown removed for clarity.



Install the timing belt in the sequence shown.



1) Install the timing belt to the crankshaft pulley.





2) Attach the timing belt to the idler pulley.





3) Attach the timing belt to the left-hand camshaft pulley.





4) Attach the timing belt to the idler pulley.





5) Attach the timing belt to the right-hand camshaft pulley.





6) Attach the timing belt to the timing belt tensioner.











4

.



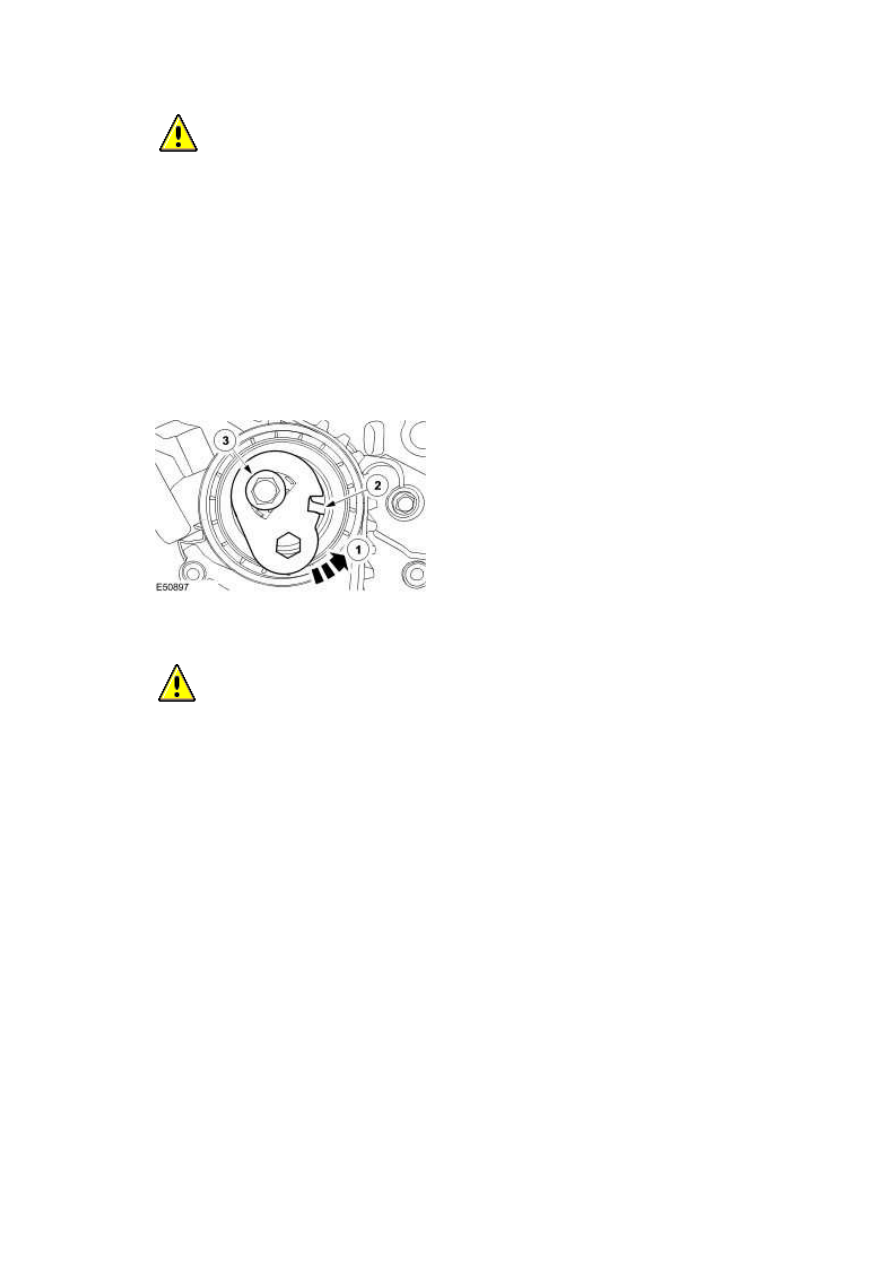

  CAUTION: Make sure the timing belt tensioner window is correctly aligned. Failure

to follow this instruction may result in damage to the engine.





Tension the timing belt.



1) Rotate the tensioner.





2) Make sure the tensioner window is aligned.





3) Tighten to 24 Nm.











5

.



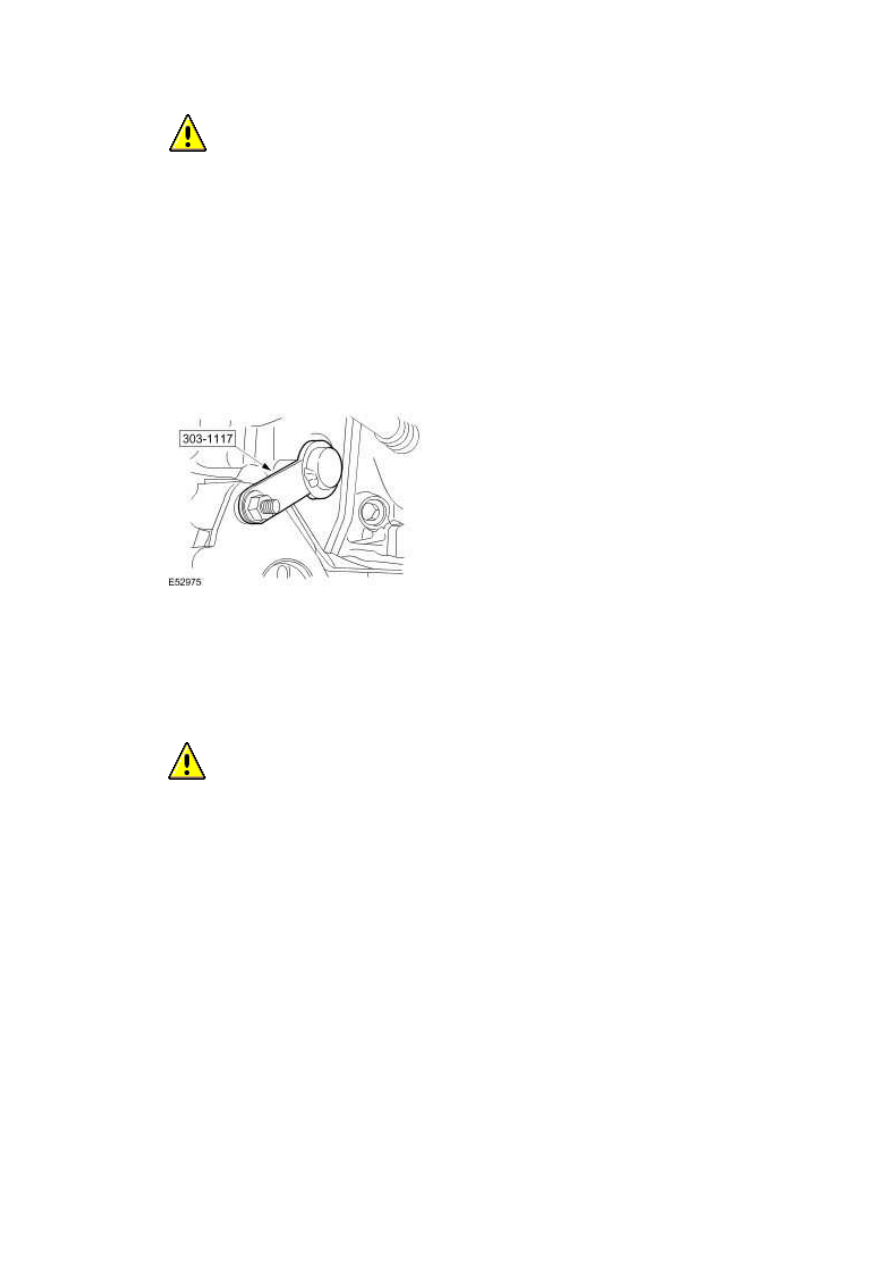

  CAUTION: The camshaft pulley hub must be counter held while tightening the

camshaft pulley hub retaining bolts. Failure to follow this instruction may result in damage

to the special tools and the engine.





NOTE:





Engine shown removed for clarity.



Fully tighten the camshaft pulley retaining bolts.



1) Counter hold the camshaft pulley hub.





2) Tighten to 23 Nm.





www.







6 . Raise the vehicle.





7 . Remove the special tool.







8 . Lower the vehicle.





9 . NOTE:





Engine shown removed for clarity.



Remove the special tools.







10

.



  CAUTION: Do not rotate the crankshaft counter clockwise. Failure to follow this

instruction may result in damage to the engine.





Rotate the crankshaft clockwise two complete turns.







11 . Raise the vehicle.





12 . Using the special tool, lock the flexplate.







13 . Lower the vehicle.





14

.



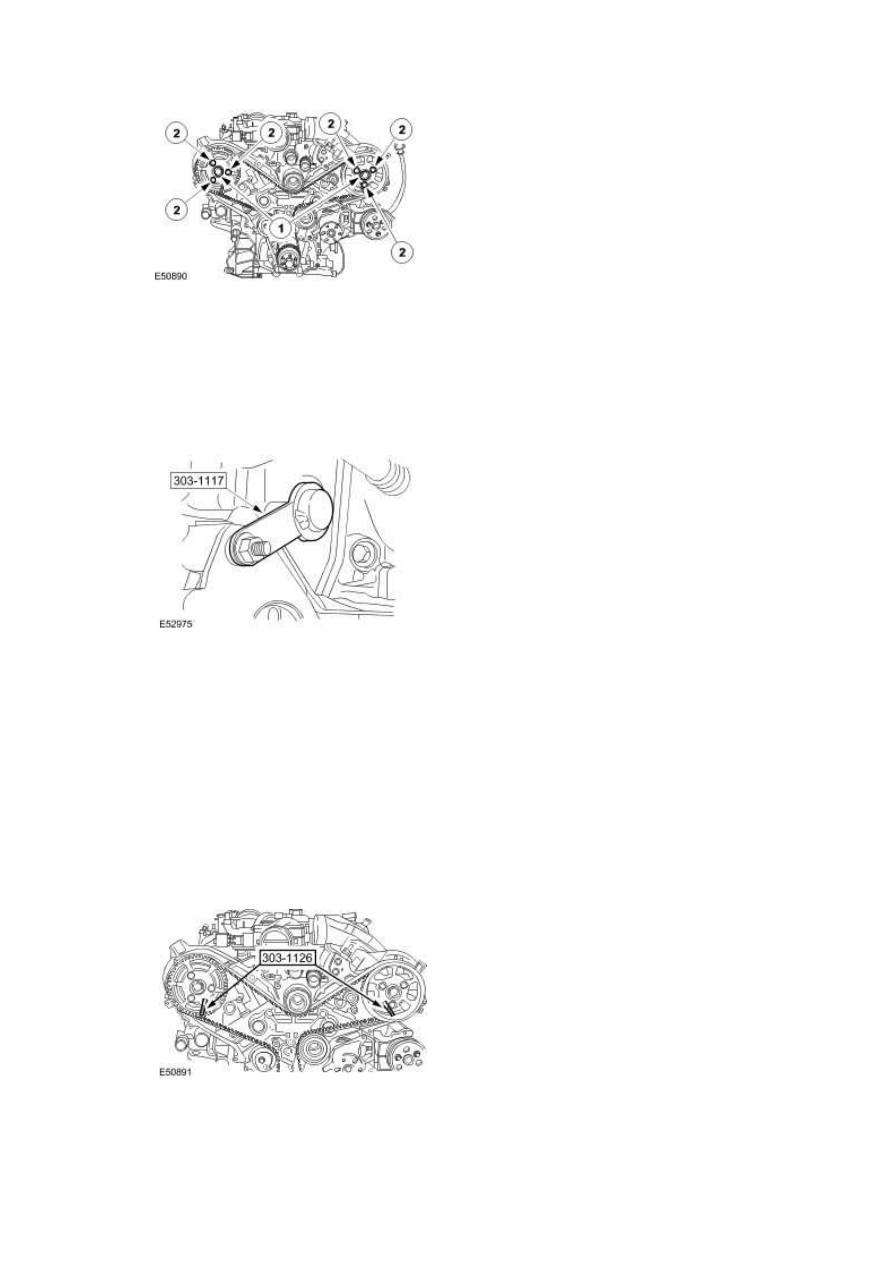

  CAUTION: If the camshafts are misaligned repeat the timing belt installation

procedure. Failure to follow this instruction may result in damage to the engine.





NOTE:





Engine shown removed for clarity.



Using the special tools, make sure the camshafts are aligned.
