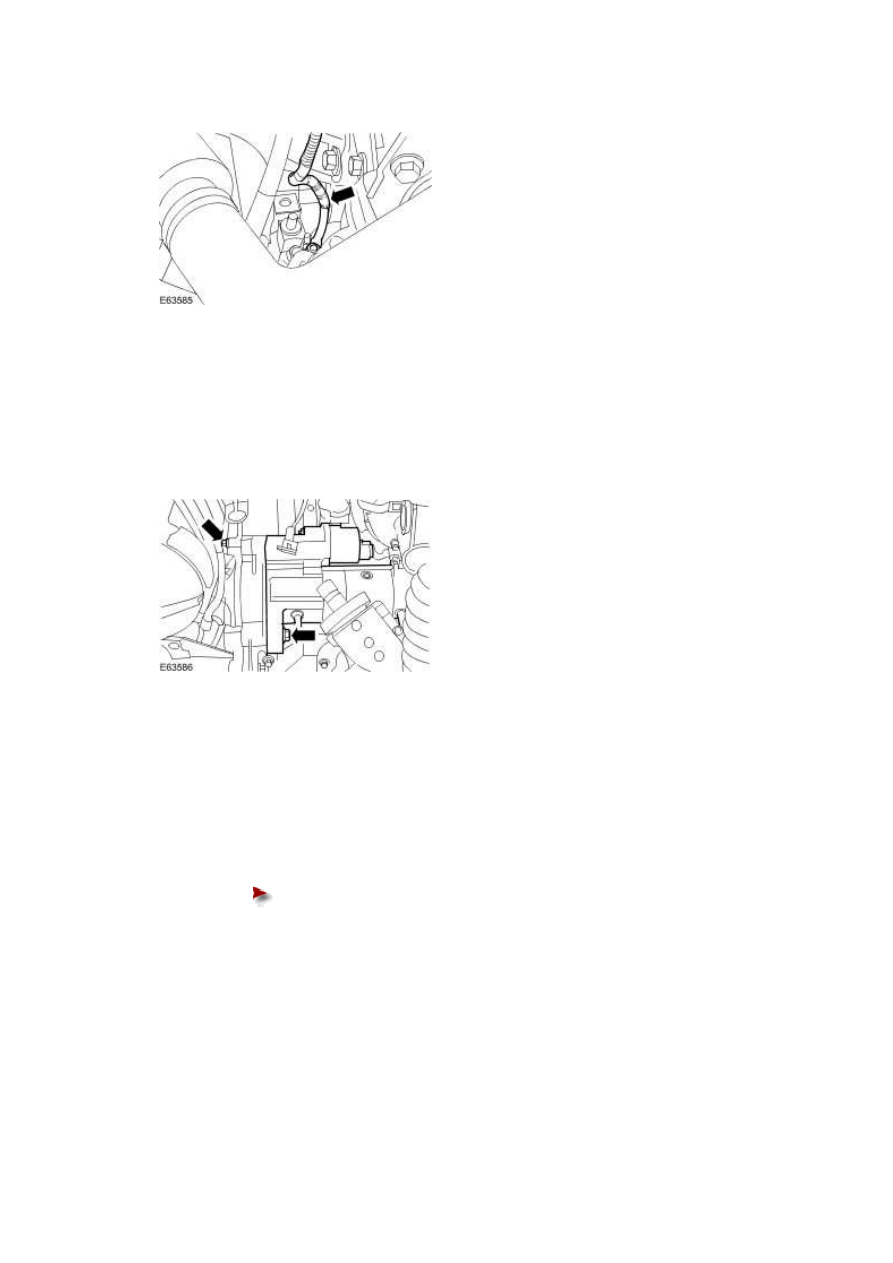

7 . Detach the starter motor solenoid harness.







8 . NOTE:





Steering shaft shown removed for clarity.



Detach and reposition the starter motor.







9 . NOTE:





Remove the locking pin access grommet.



Align the timing pin hole.





Rotate the crankshaft clockwise.









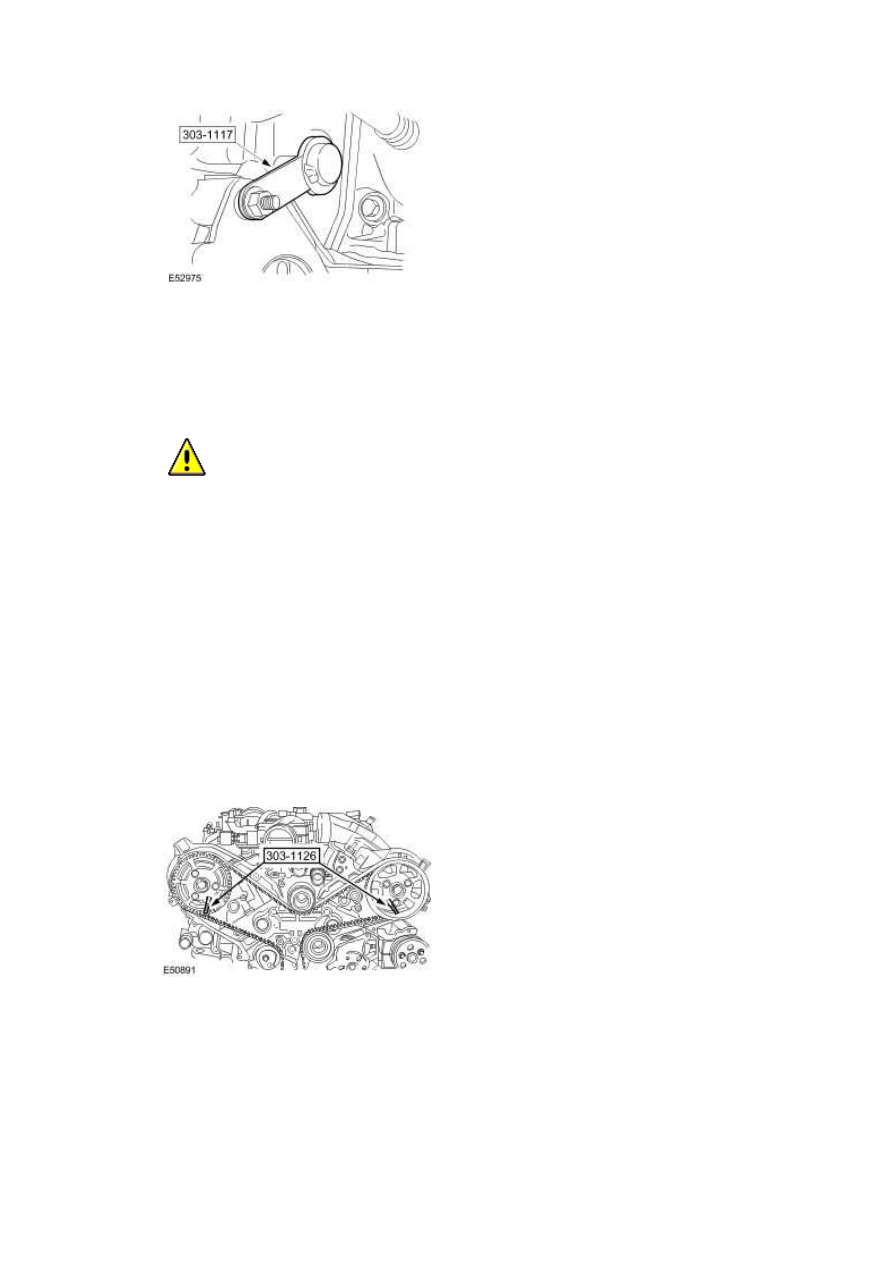

10 . Using the special tool, lock the flexplate.







11 . Lower the vehicle.





12

.



  CAUTION: If the camshafts are not aligned to the correct position, remove the

special tool (303-1117) and rotate the crankshaft 180 degrees.





NOTE:





Check that the left-hand camshaft alignment hole is at the 7 o'clock position and that

the right-hand camshaft alignment hole is at the 5 o'clock position.





NOTE:





Engine shown removed for clarity.



Using the special tools, lock the camshaft pulleys.

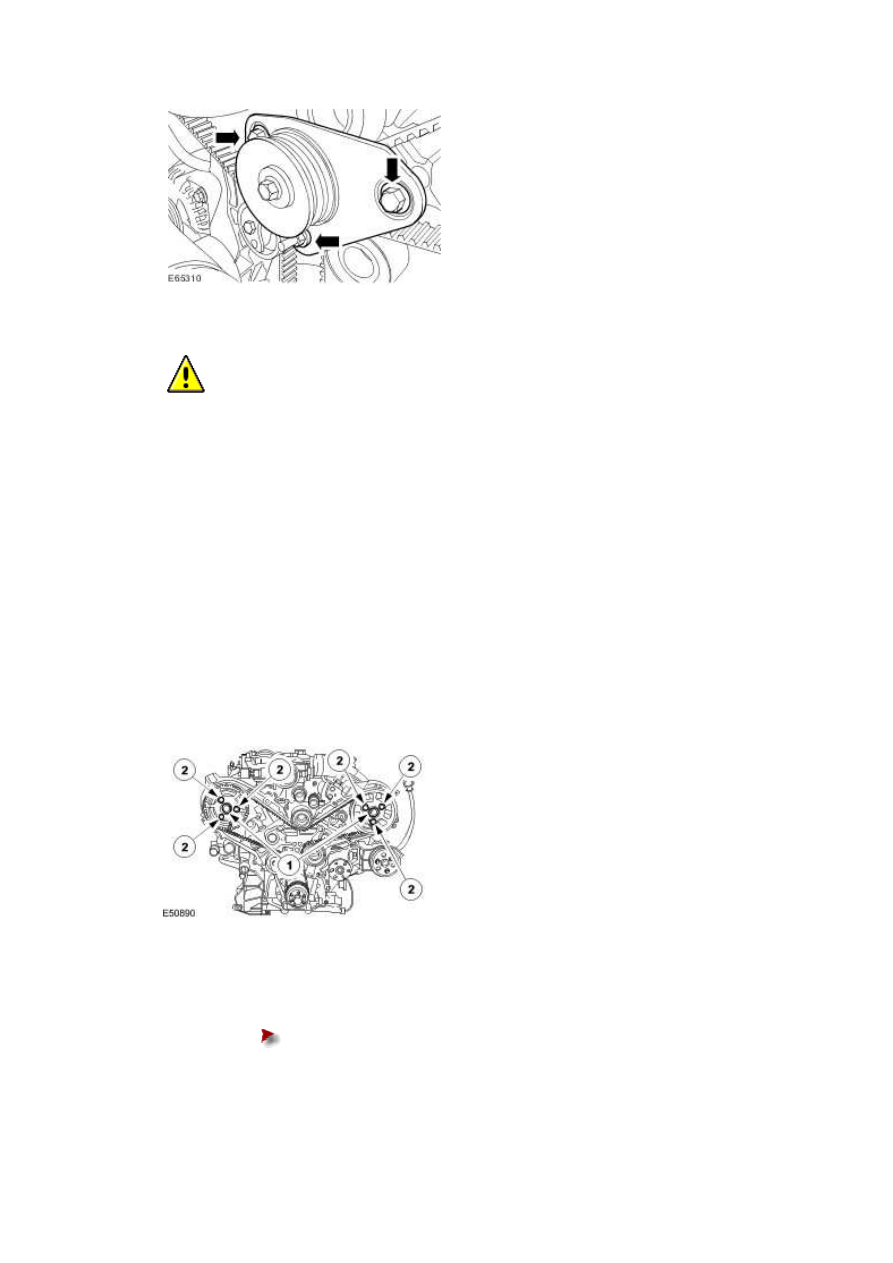

13 . Remove the accessory drive belt pulley and bracket assembly.

www.







14

.



  CAUTION: The camshaft pulley hub must be counter held while undoing the

camshaft pulley hub retaining bolts. Failure to follow this instruction may result in

damage to the special tools and the engine.





NOTE:





Engine shown removed for clarity.



Undo but do not remove the camshaft pulley securing bolts.



1) Counter hold the camshaft pulley hub.





2) Undo but do not remove the camshaft pulley retaining bolts.

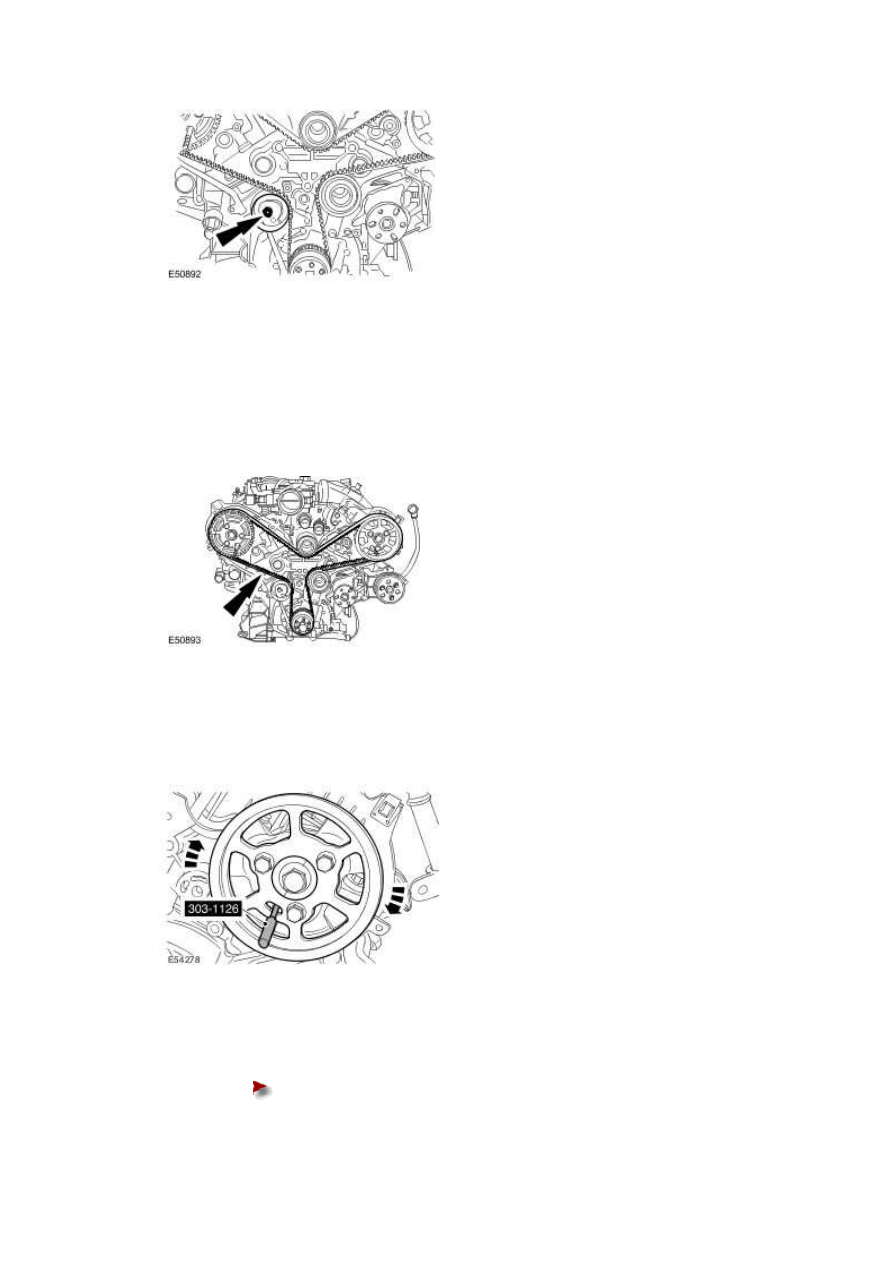

15 . Remove and discard the timing belt tensioner.





Release the timing belt tensioner.











16 . NOTE:





Engine shown removed for clarity.



Remove and discard the timing belt.







Installation



1 . Rotate both camshaft pulleys fully clockwise.







2 . Install a new timing belt tensioner.





Do not fully tighten the retaining bolt.
