NOTE:





The generator mounting bracket upper rear bolt cannot be fully removed until the

generator mounting bracket has been detached from the engine.





Remove the generator mounting bracket.





Remove the 4 bolts.











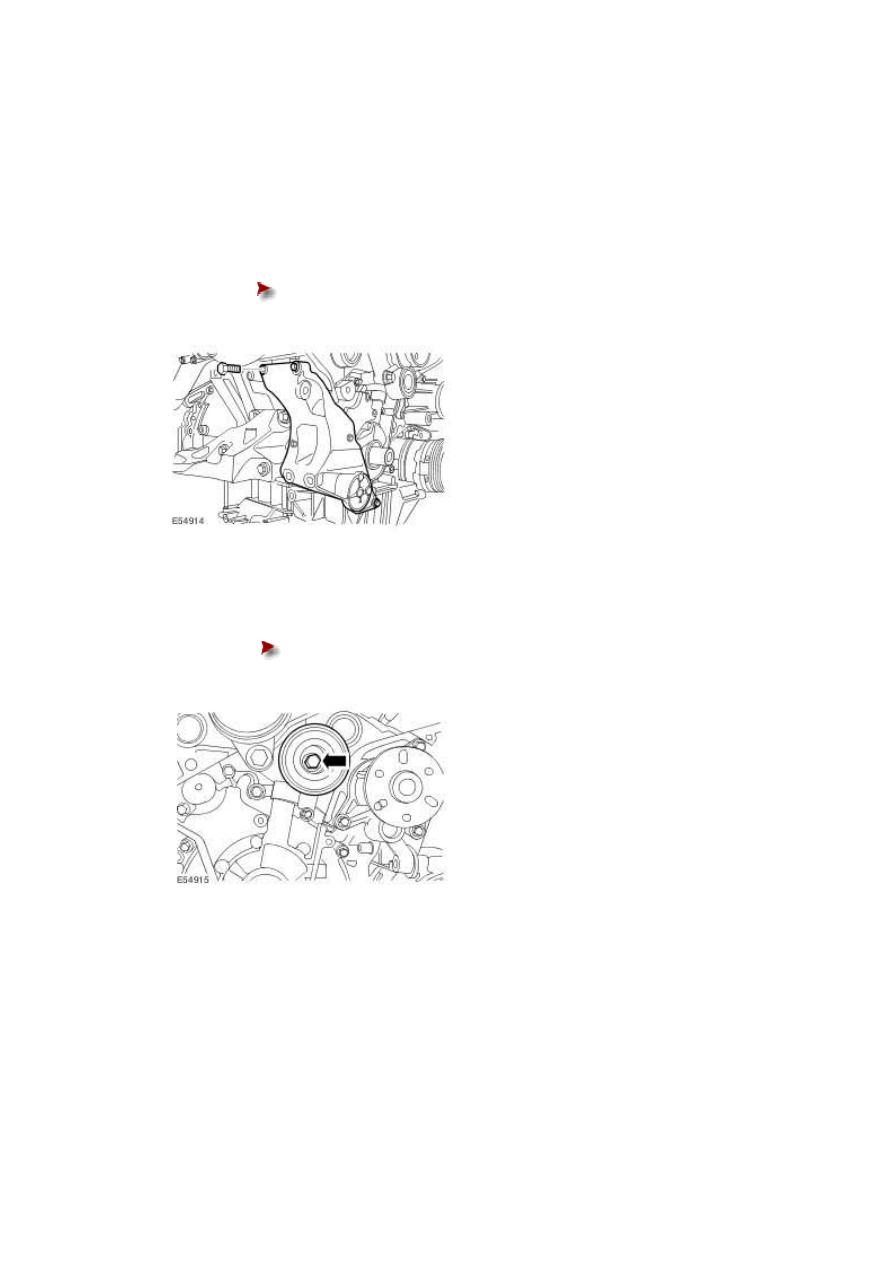

13 . Remove the timing belt idler pulley.





Remove the bolt.











14 . Remove the 2 timing belt cover sealing strips.







15 . Remove the oil pump.





Remove the 10 bolts.







Remove and discard the gasket.











Installation

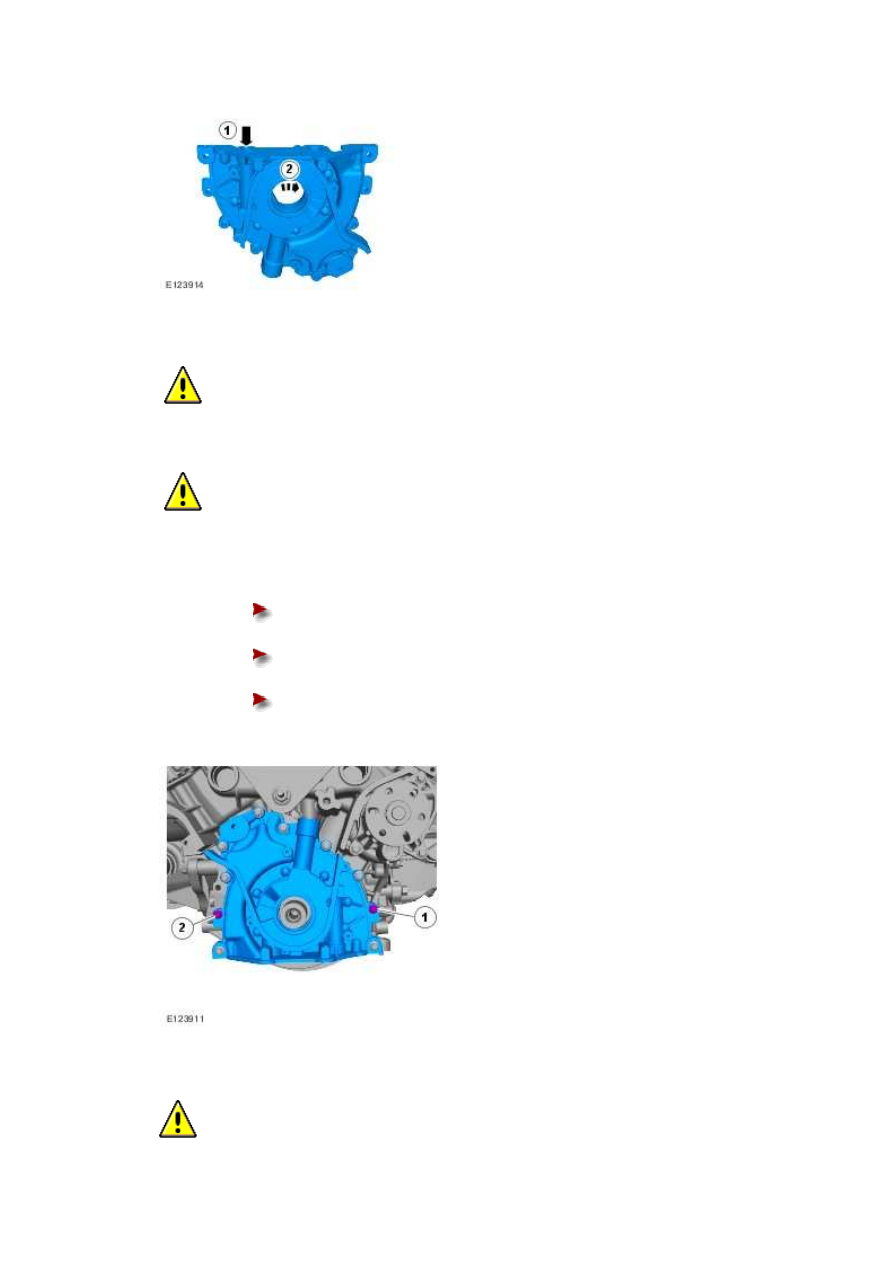

1 . Prime the oil pump.



1)

Fill the orifice shown with 20 ml of engine oil.

For additional information, refer to Specifications



2) Rotate the oil pump drive 2 complete turns.





www.







2 .

  CAUTION: Make sure that the mating faces are clean and free of foreign material.



  CAUTION: Make sure the gasket is installed correctly.

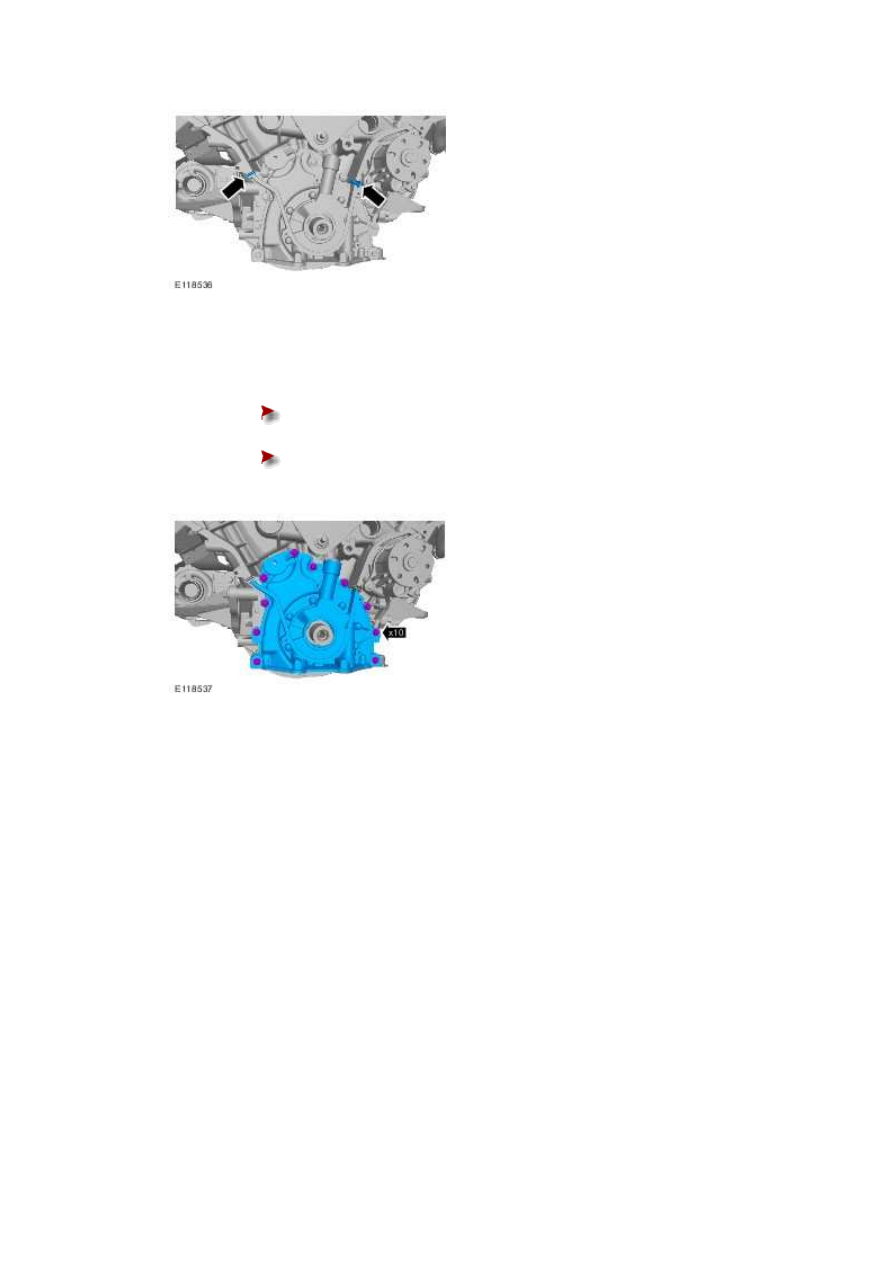

Install the oil pump.





Clean the component mating faces.







Install a new gasket.







Lightly tighten the bolts in the positions shown.











3

.

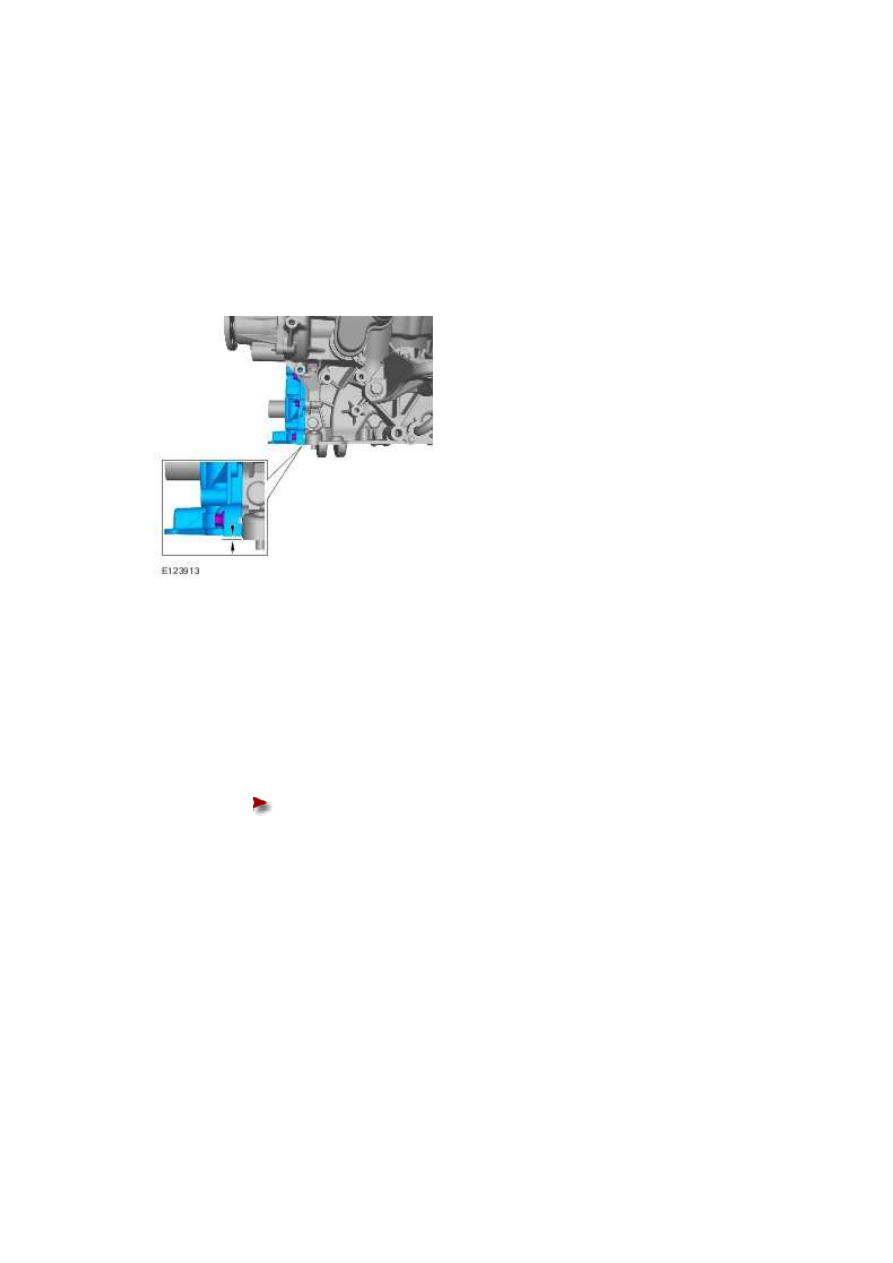

  CAUTION: Make sure the base of the oil pump is aligned within 0.2 mm of the base

of the engine block. Failure to follow this instruction may result in damage to the vehicle.





NOTE:





Vehicles fitted with oil pumps without dowels.



Check the oil pump to engine block alignment.







4 . NOTE:





All vehicles.



Secure the oil pump.





Tighten the 10 bolts to 10 Nm in the sequence shown.
