Tighten to 24 Nm (18 lb.ft).











15 . Install the oil pan.

For additional information, refer to Oil Pan (12.60.44)





16 . Install the transmission.

For additional information, refer to Transmission - 2.7L Diesel (44.20.01)







Oil Pump (12.60.26)

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the crankshaft front oil seal.

For additional information, refer to Crankshaft Front Seal (12.21.14)





3

.



  WARNING: Do not work on or under a vehicle supported only by a jack. Always

support the vehicle on safety stands.





Raise and support the vehicle.







4 . Remove the oil pan extension.

For additional information, refer to Oil Pan Extension (12.60.48)





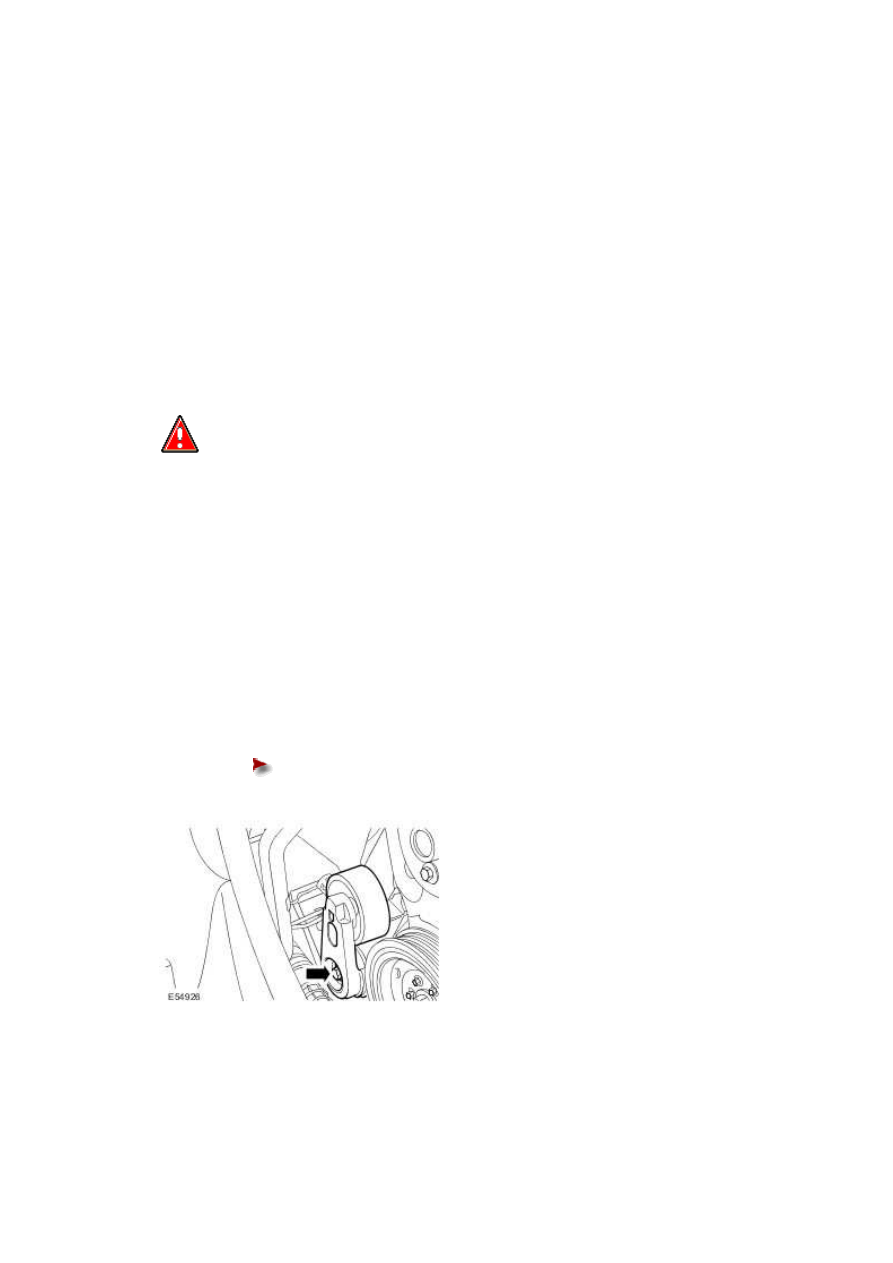

5 . Remove the accessory drive belt tensioner.





Remove the bolt.

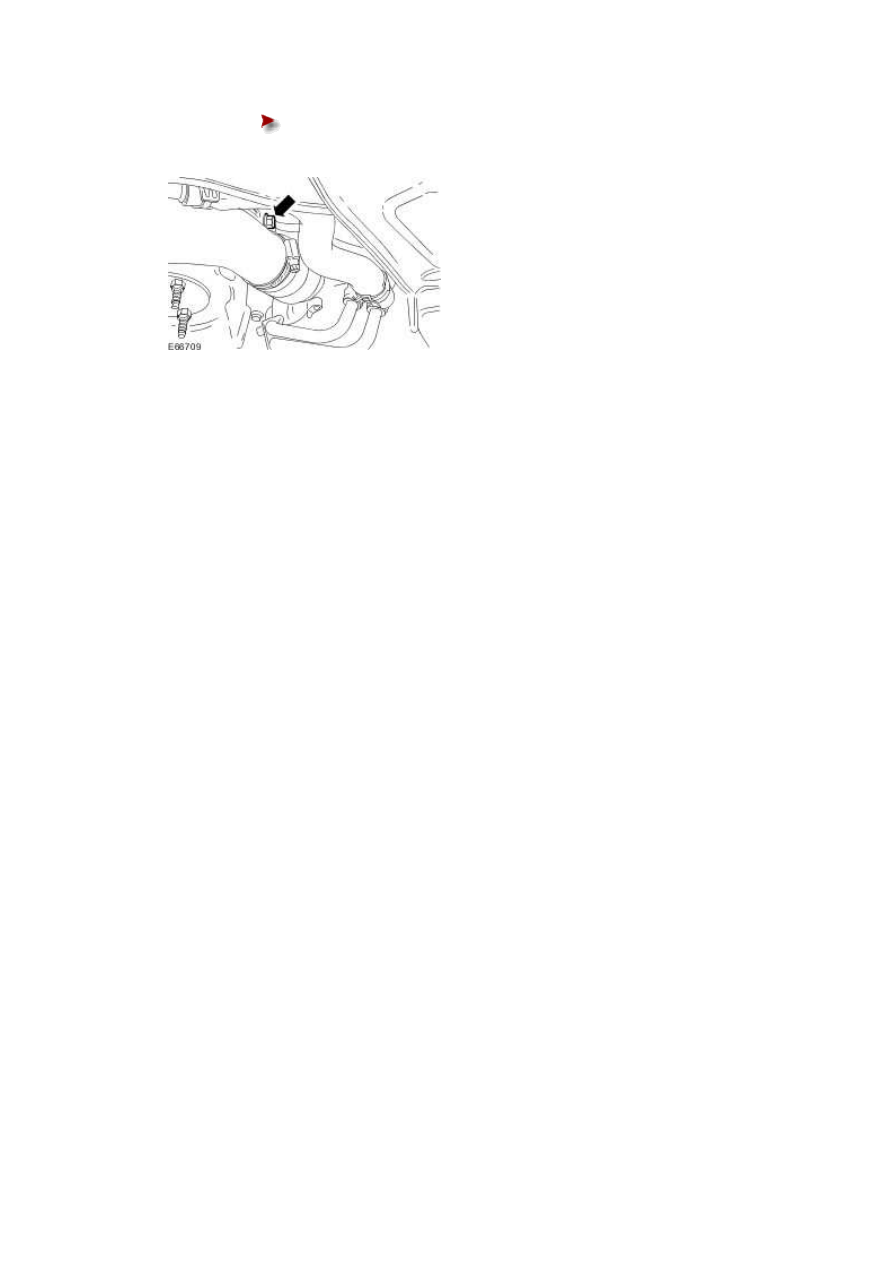

6 . Release the right hand turbocharger outlet pipe from the turbocharger.

www.





Release the clip.

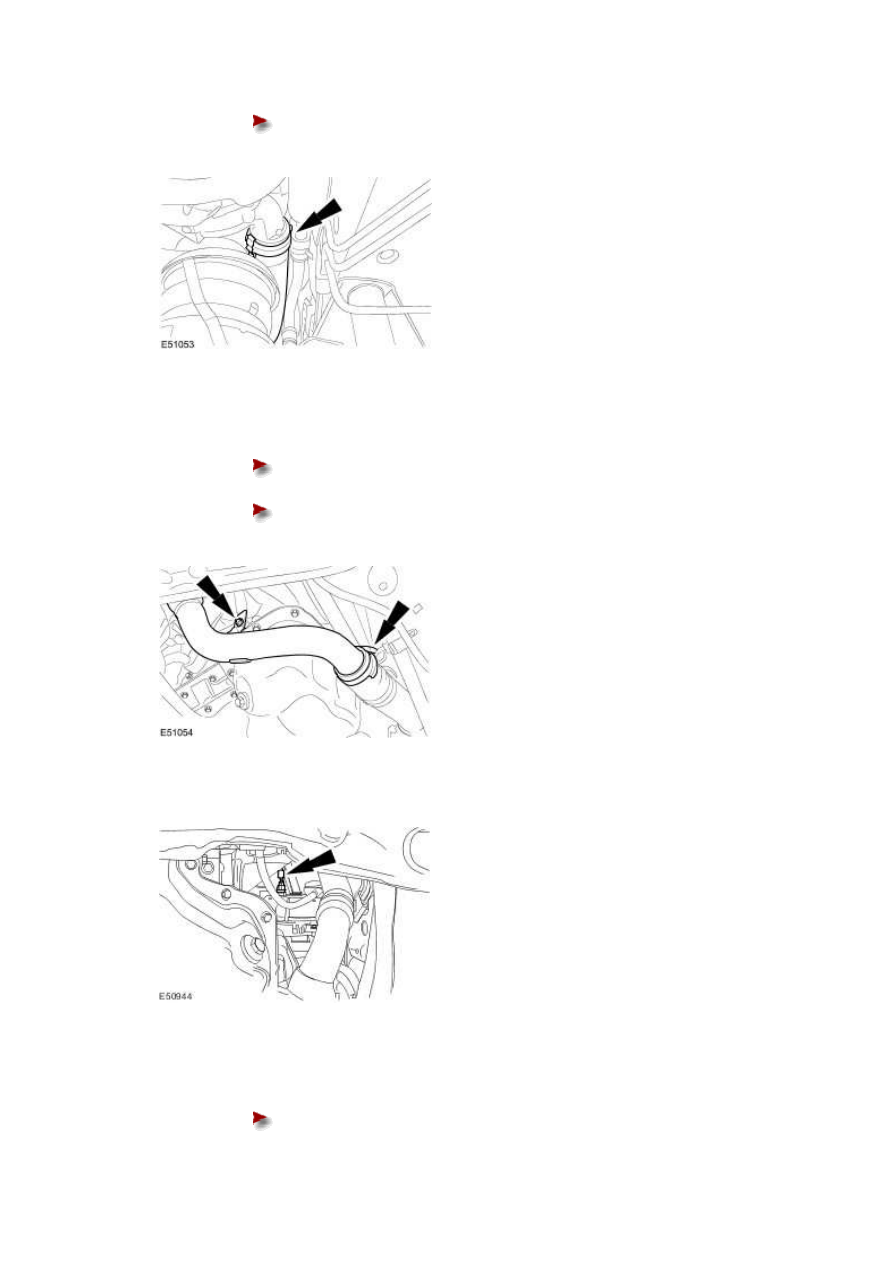

7 . Remove the right hand turbocharger outlet pipe.





Remove the bolt.







Release the clip.

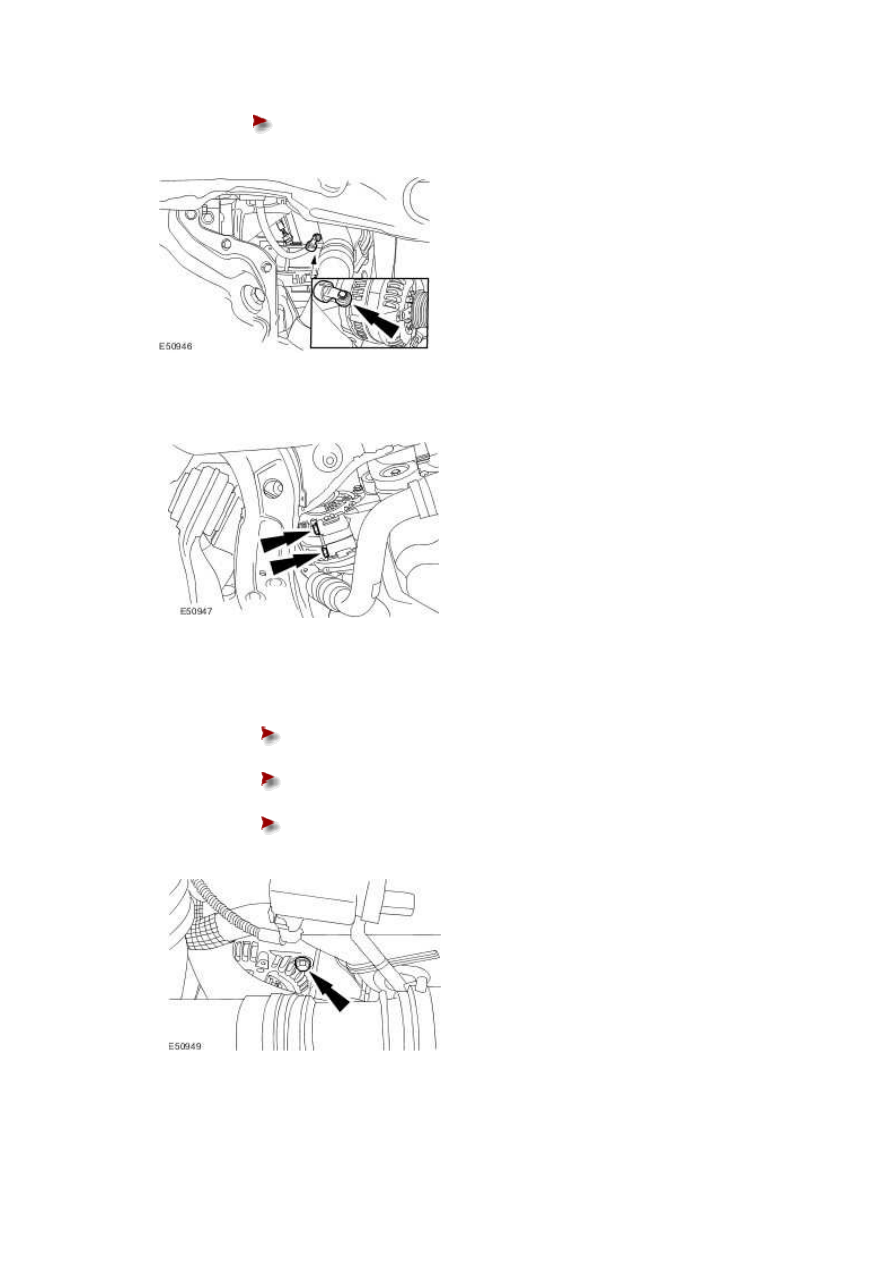

8 . Disconnect the generator electrical connector.







9 . Disconnect the battery positive cable from the generator.





Reposition the battery positive cable connector cover.







Remove the nut.











10 . Remove the 2 generator lower bolts.







11 . Release the generator.





Remove the generator upper bolt.







Reposition the generator.







Using a suitable tie strap, secure the generator to the front subframe.
