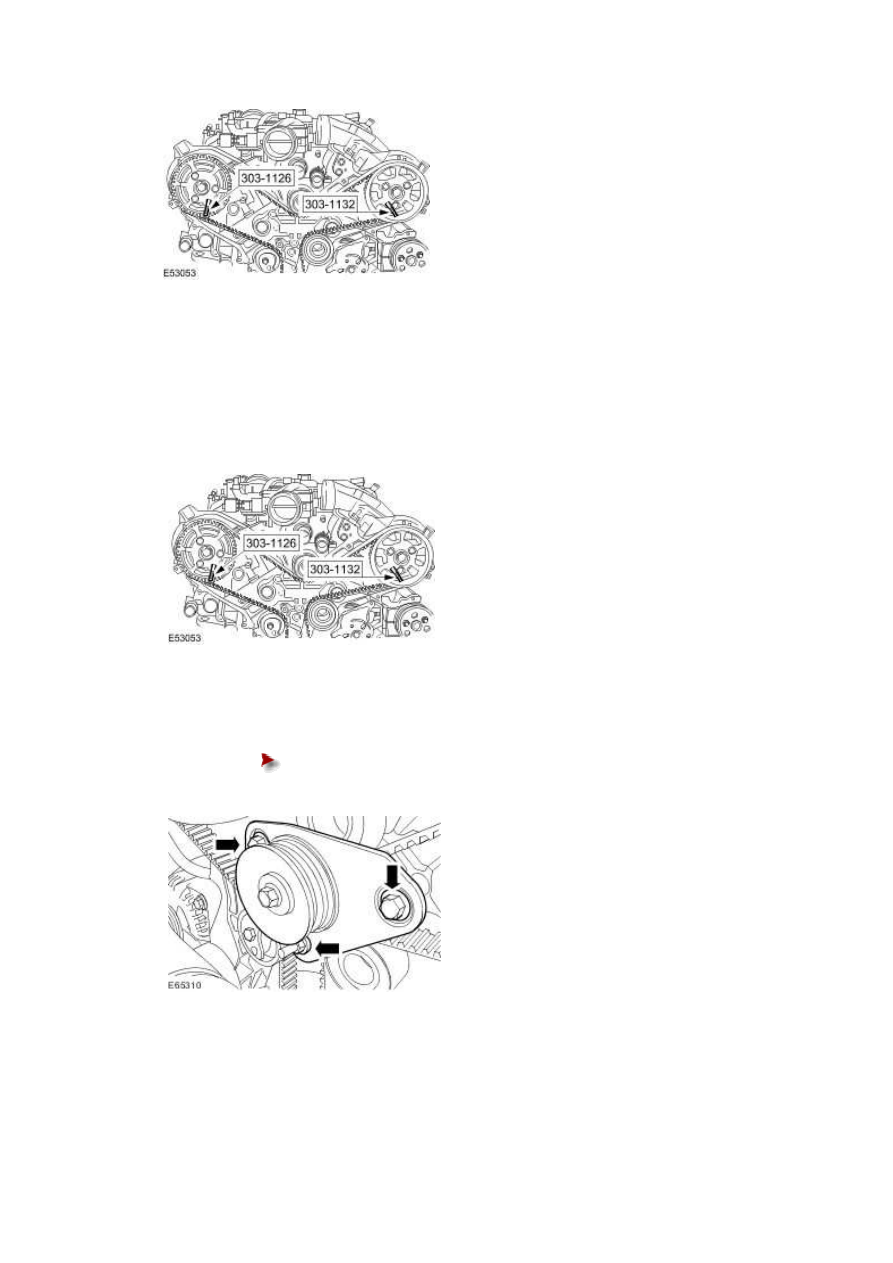

15 . NOTE:





Engine shown removed for clarity.



Remove the special tools.







16 . Install the accessory drive belt pulley and bracket assembly.





Tighten to 80 Nm.











17 . Raise the vehicle.

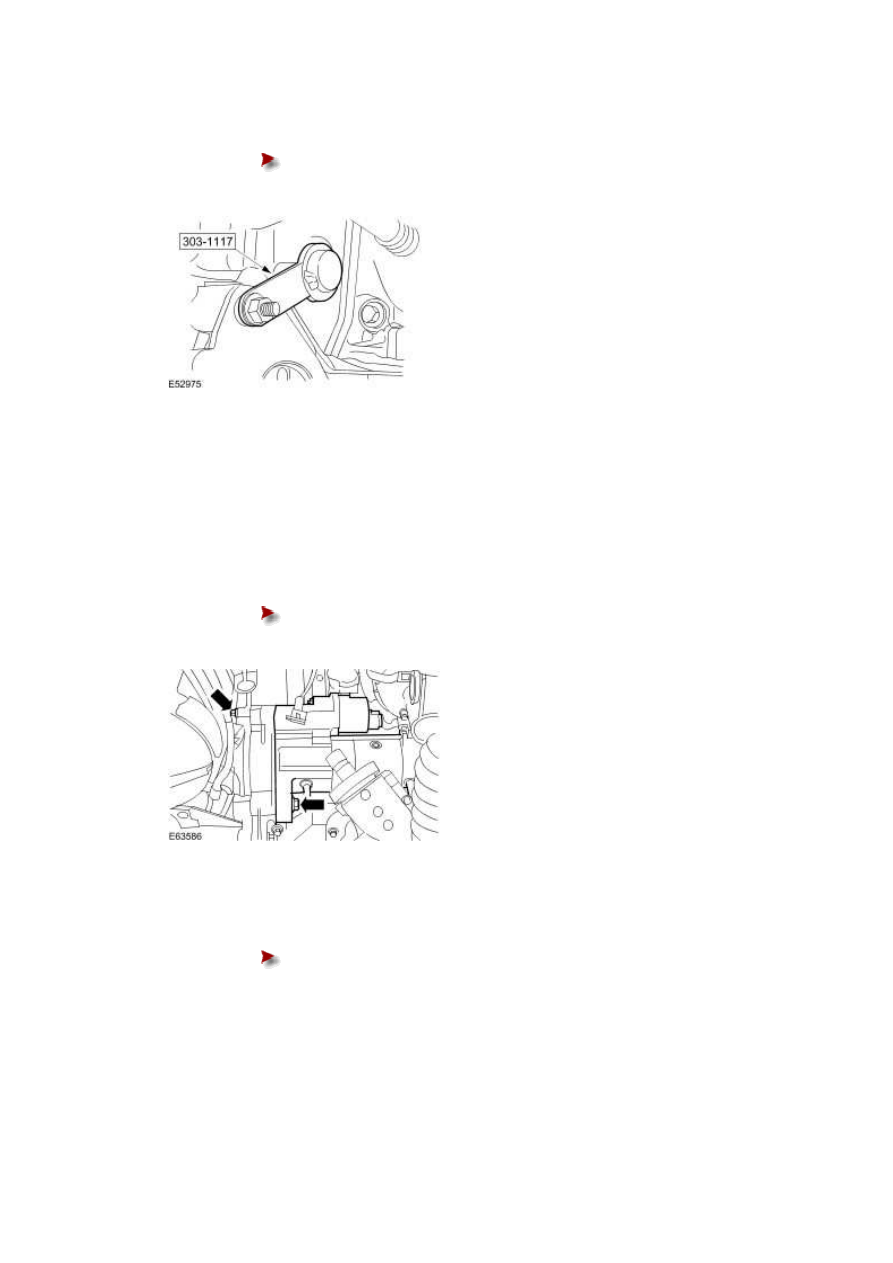

18 . Remove the special tool.





Install the grommet.











19 . NOTE:





Steering shaft shown removed for clarity.



Install the starter motor.





Tighten to 48 Nm.

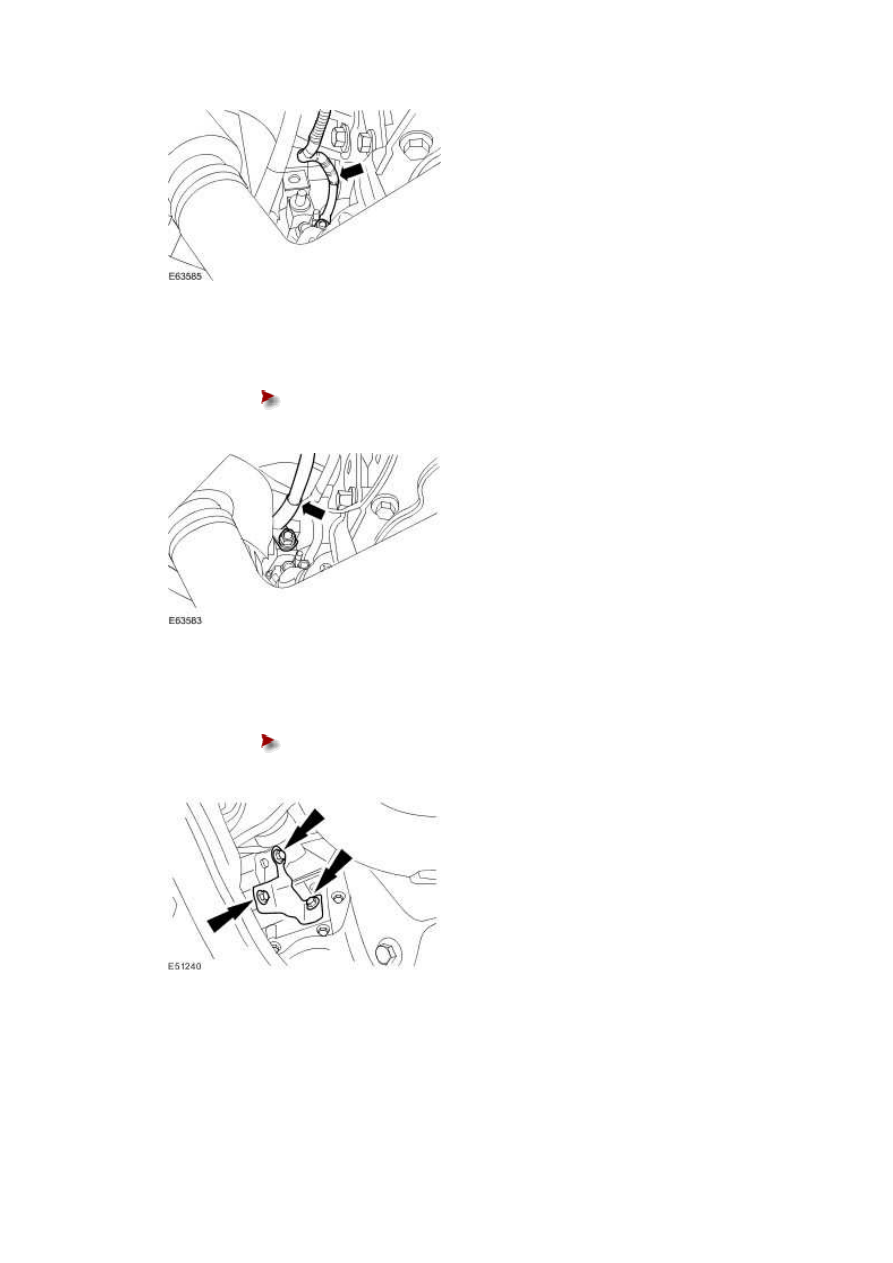

20 . Attach the starter motor solenoid harness.





Tighten to 7 Nm.





www.

www.







21 . Attach the starter motor positive cables.





Tighten to 10 Nm.











22 . Install the starter motor retaining bracket.





Tighten to 23 Nm.

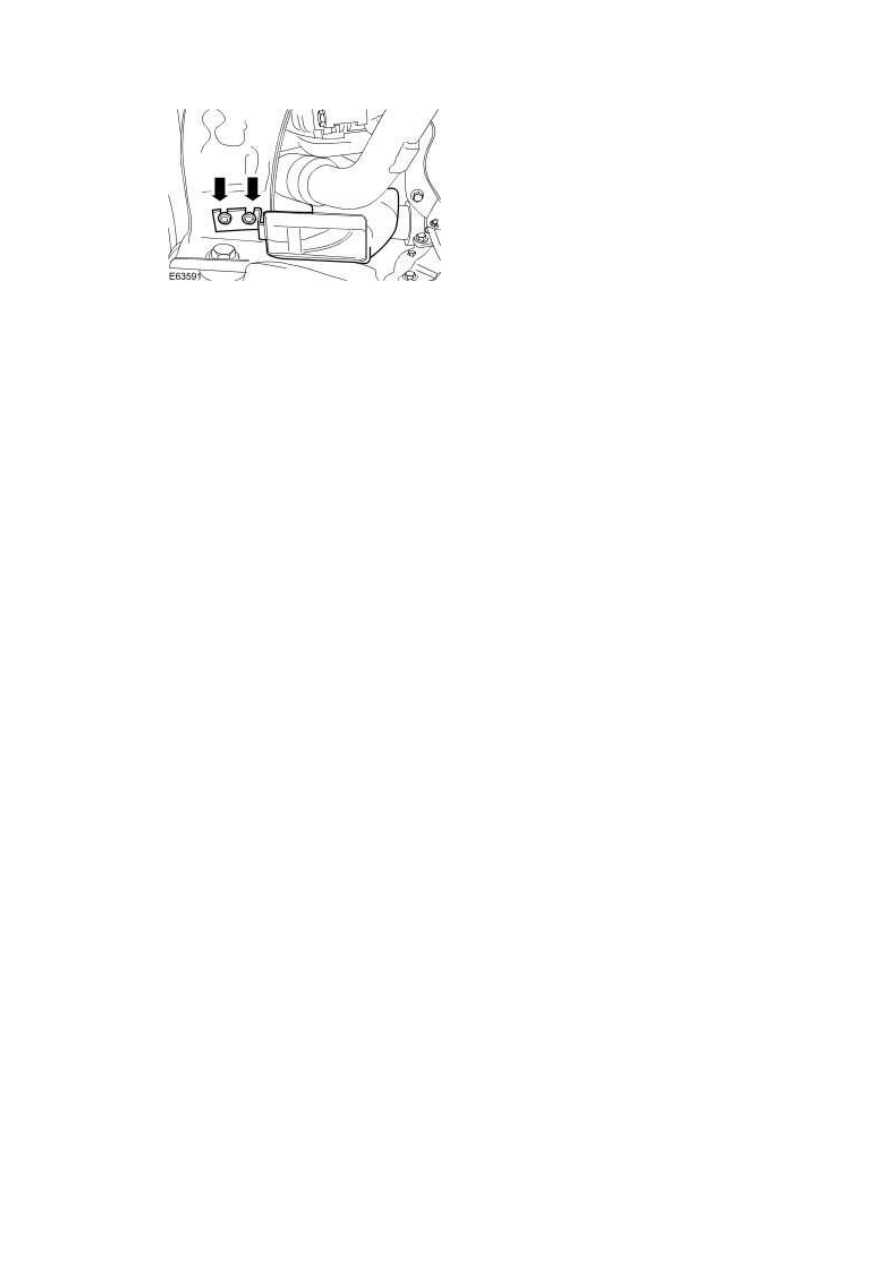

23 . Install the generator cooling duct (if equipped).







24 . Install the timing belt cover.

For additional information, refer to Timing Belt Cover





25 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)
