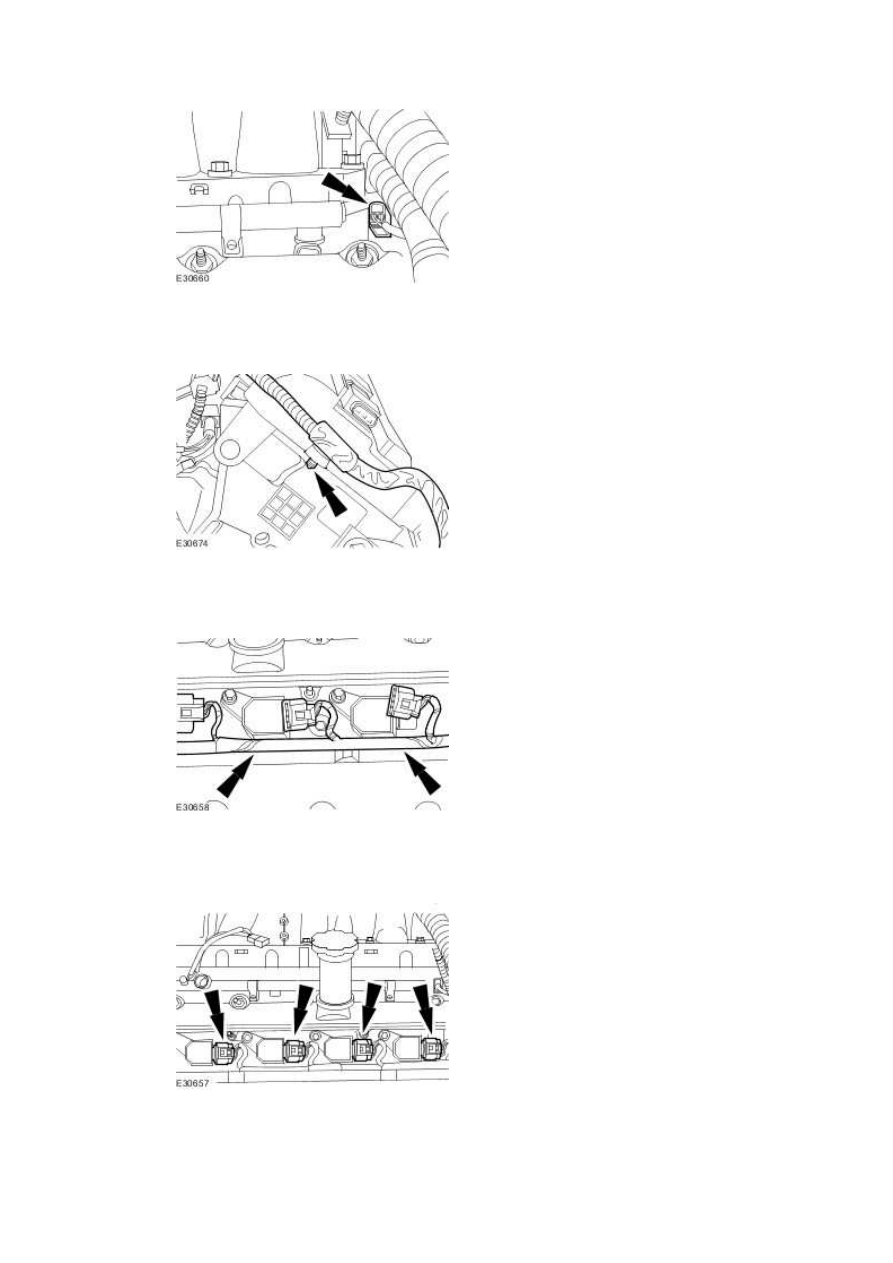

118 . Connect the ignition on-plug coil electrical connectors.







119 . Attach the engine wiring harness.







120 . Connect the fuel injector electrical connectors.







121 . Attach the engine wiring harness.

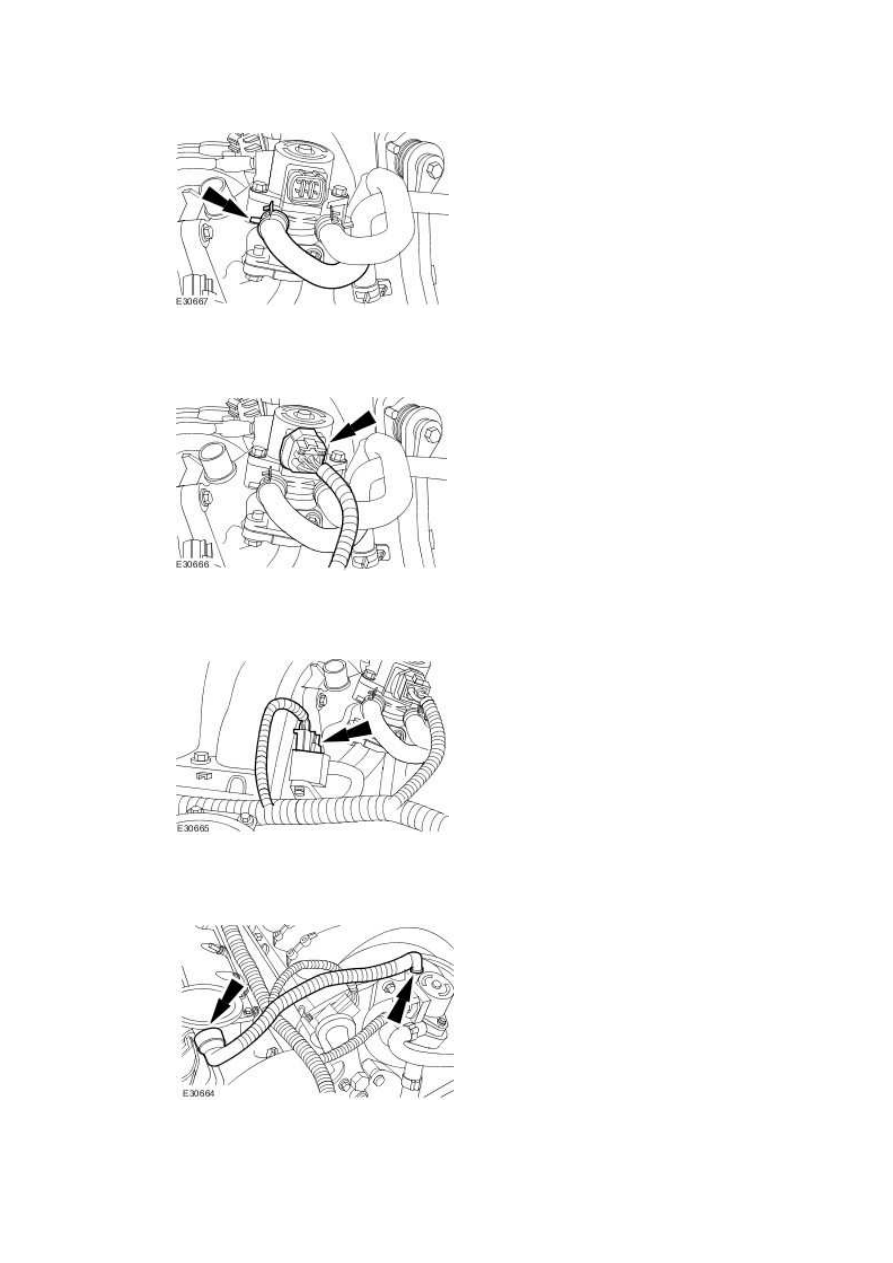

122 . Connect the exhaust gas recirculation valve coolant hose.







123 . Connect the exhaust gas recirculation valve electrical connector.







124 . Connect the fuel pressure regulator electrical connector.







125 . Connect the positive crankcase ventilation pipe.





www.

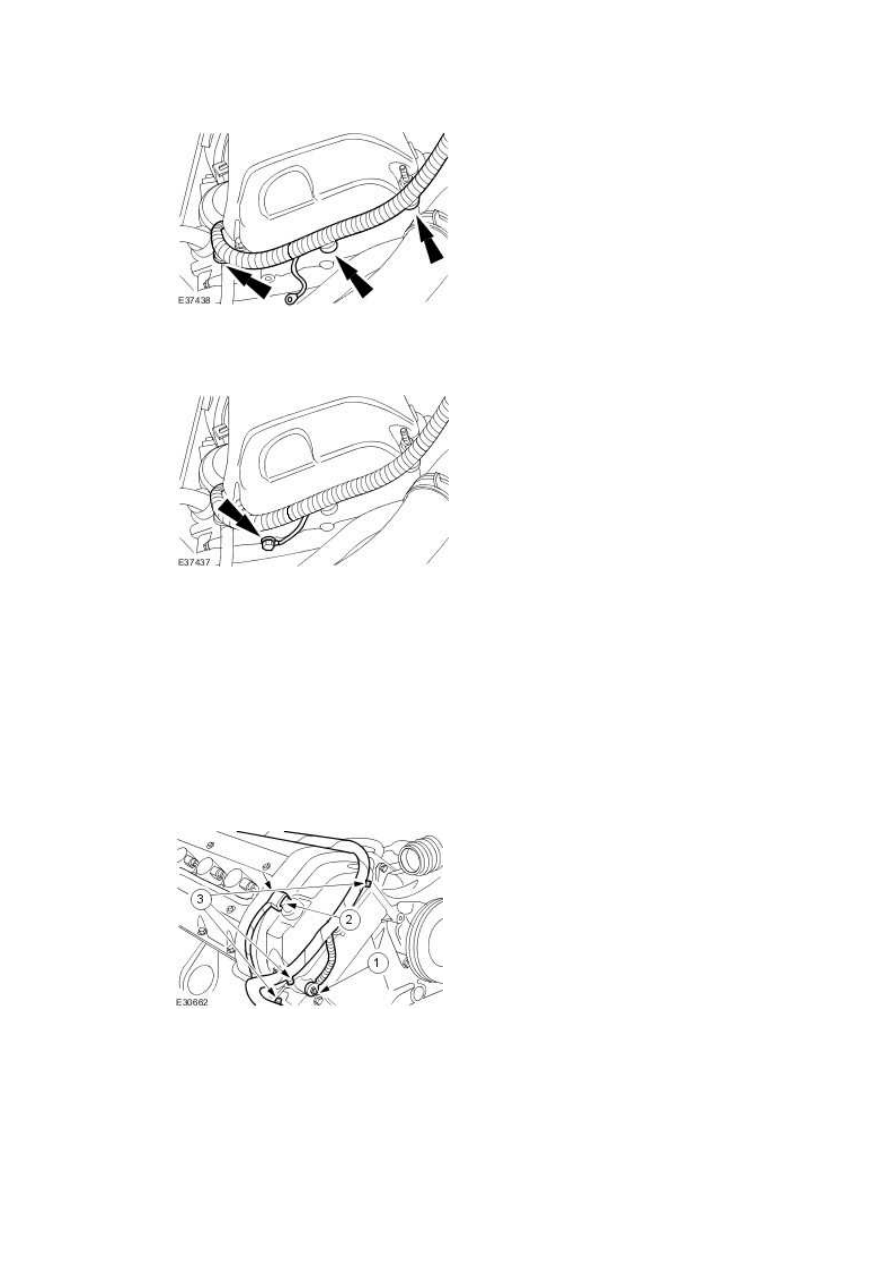

126 . Attach the engine wiring harness.







127 . Attach the engine wiring harness.







128 . Attach the engine harness.





30.  Connect the earth wire.





31.  Connect the variable valve timing (VVT) solenoid electrical connector.





•

  Attach the engine harness.









129 . Connect the camshaft position sensor electrical connector.

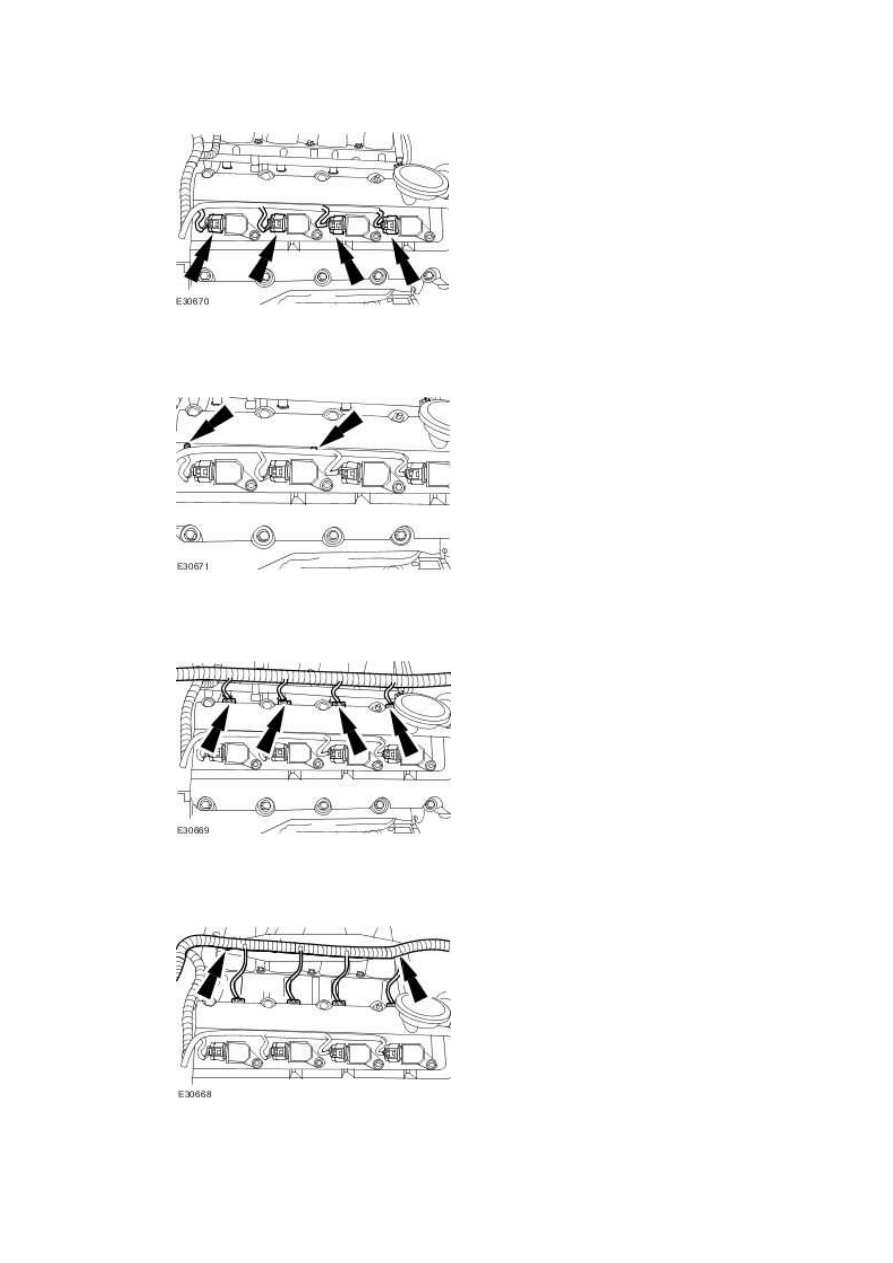

130 . Attach the engine wiring harness.







131 . Attach the engine wiring harness.







132 . Connect the ignition on-plug coil electrical connectors.
