94 . Install the spark plugs.





•

  Tighten to 27 Nm.







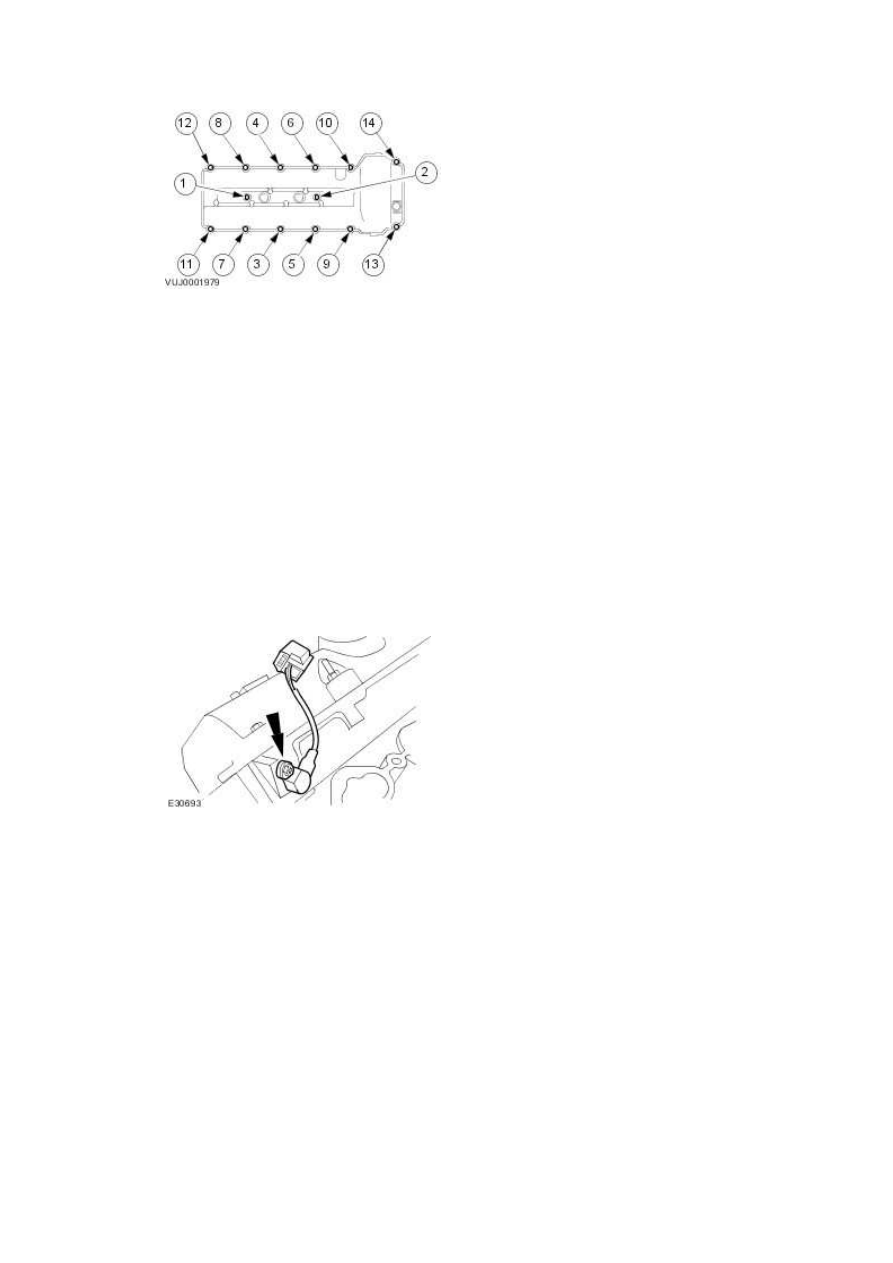

95 . Install the left-hand camshaft position (CMP) sensor.





•

  Install a new O-ring seal.





•

  Tighten to 7 Nm.

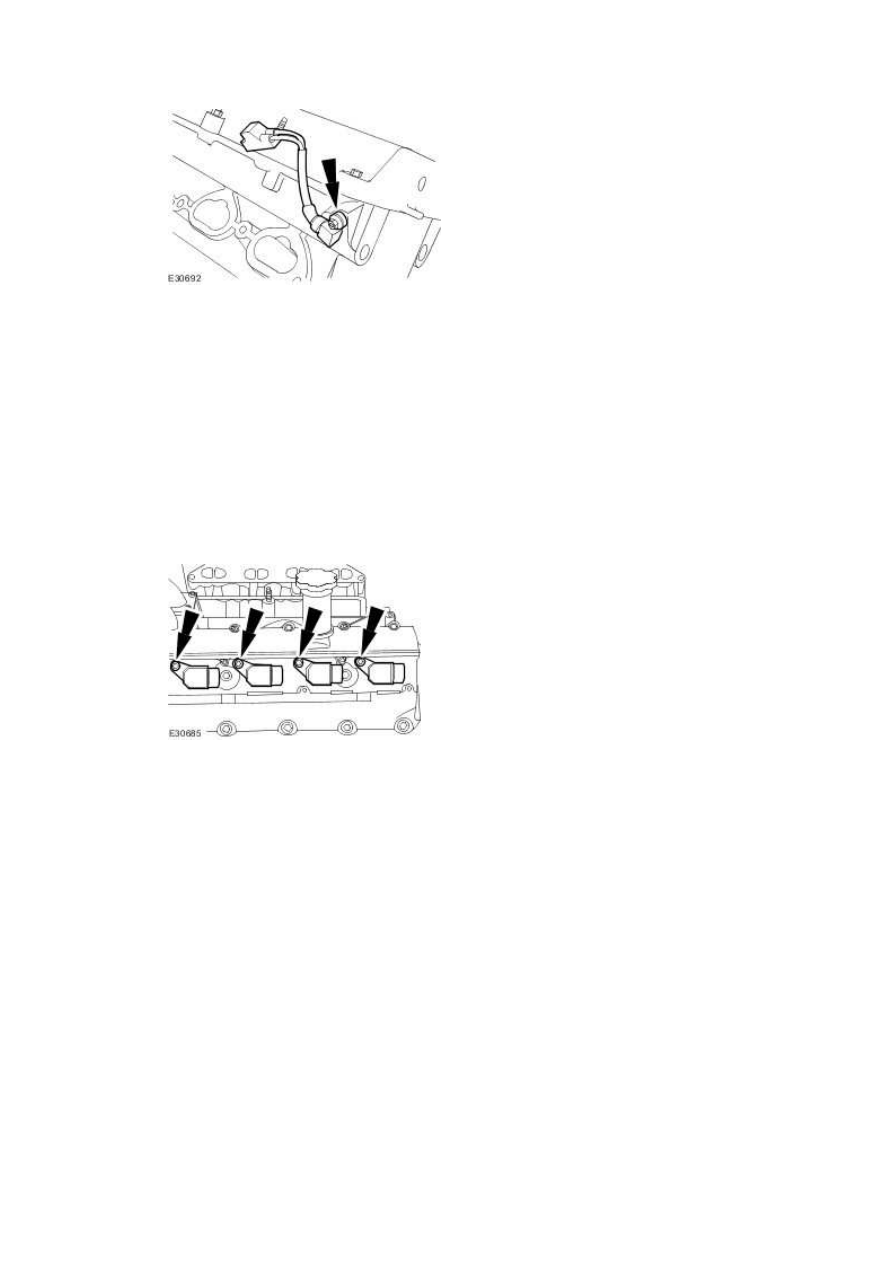

96 . Install the right-hand camshaft position (CMP) sensor.





•

  Install a new O-ring seal.





•

  Tighten to 7 Nm.









97 . NOTE:





Left-hand shown, right-hand similar



Install the ignition coils.





•

  Tighten to 5 Nm.

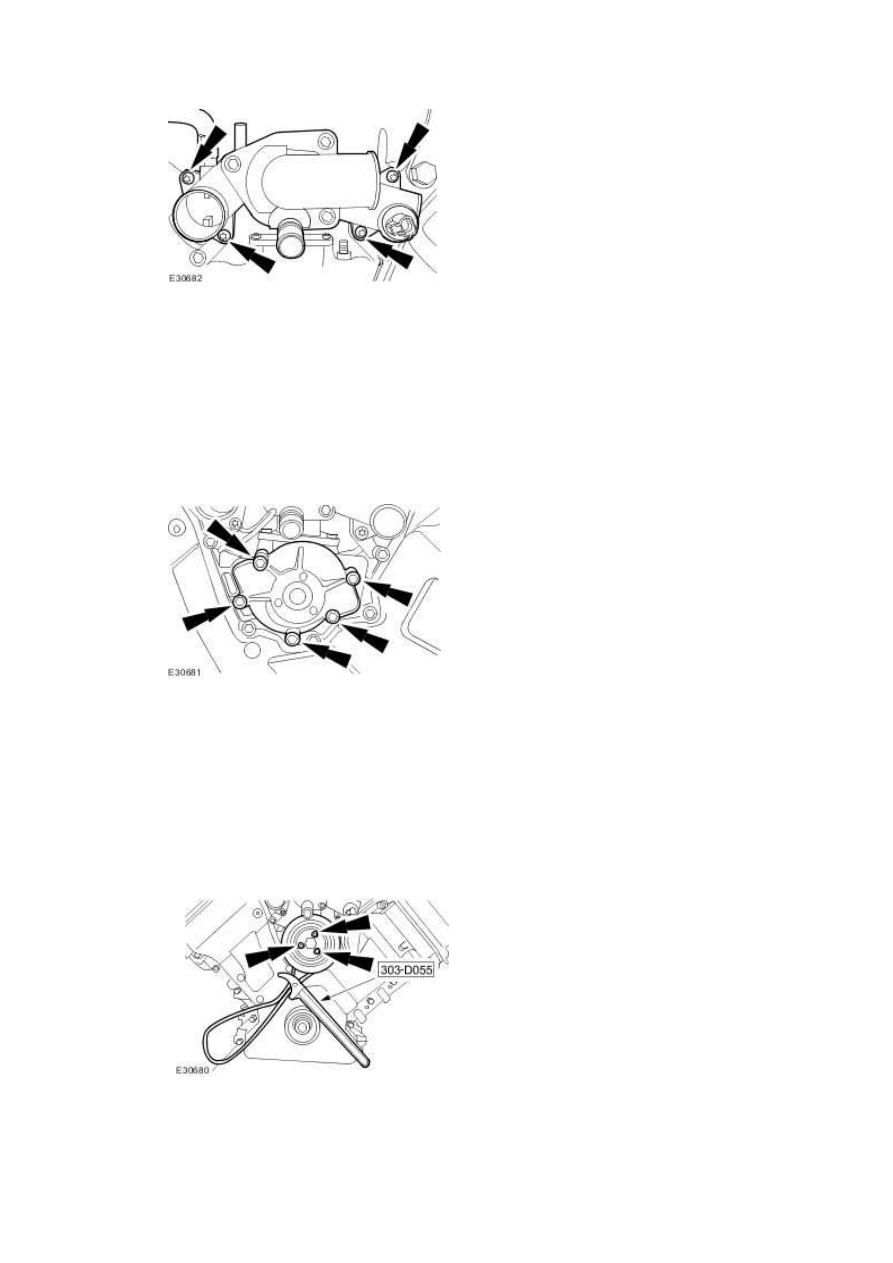

98 . Install the thermostat housing.





•

  Install new O-ring seals.





•

  Tighten to 10 Nm.



www.







99 . Install the water pump.





•

  Install new O-ring seals and gaskets.





•

  Tighten to 12 Nm.









100 . Install the water pump pulley.





•

  Using special tool, retain the water pump pulley.





•

  Tighten to 10 Nm + 45°.

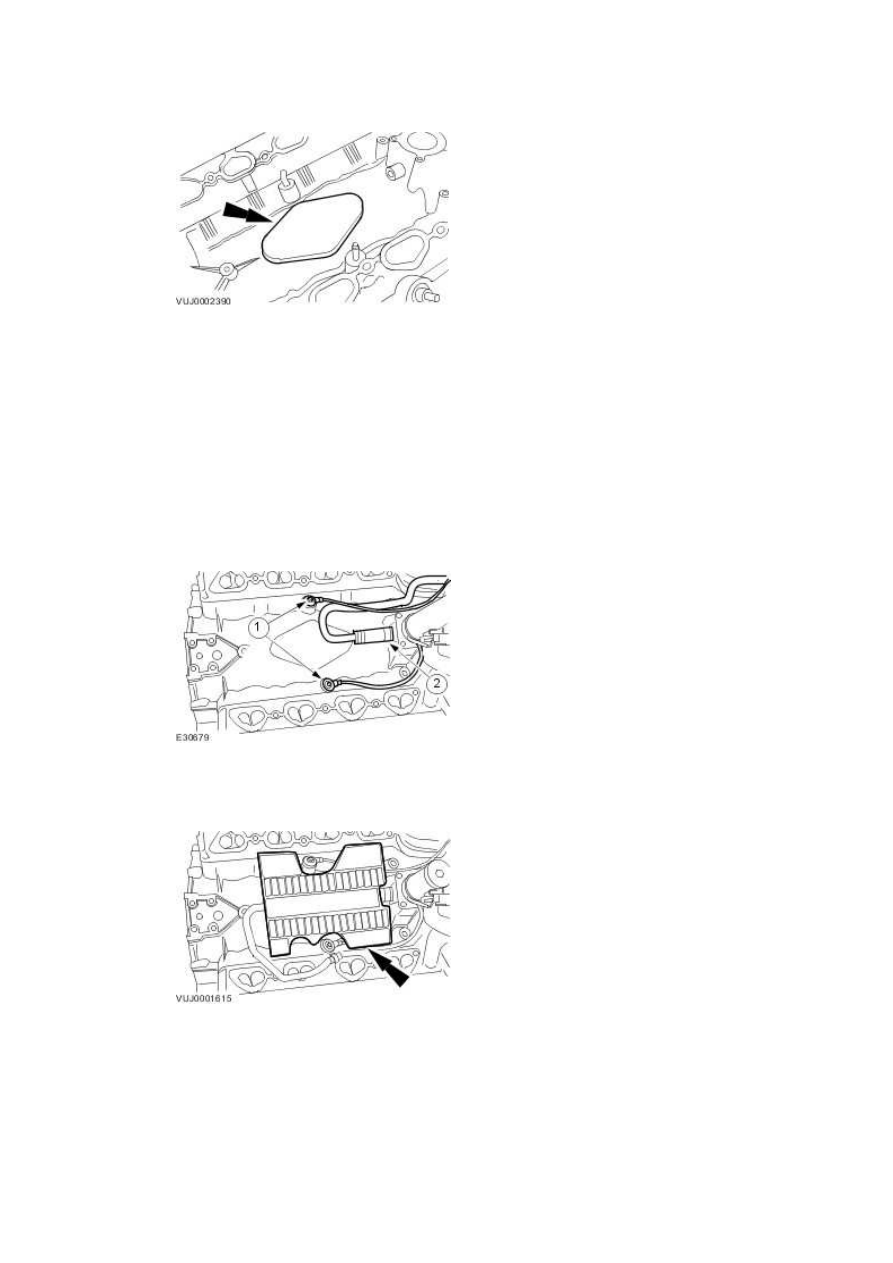

101 . Install the engine block insulation grommet.







102 . Install the intake manifold heater coolant hose.





28.  Install the knock sensors.





•

  Tighten to 20 Nm.





29.  Install the intake manifold heater coolant hose.









103 . Install the noise and vibration insulating pad.







104 . Install the engine wiring harness.
