Jaguar XJ (X350). Manual - part 507

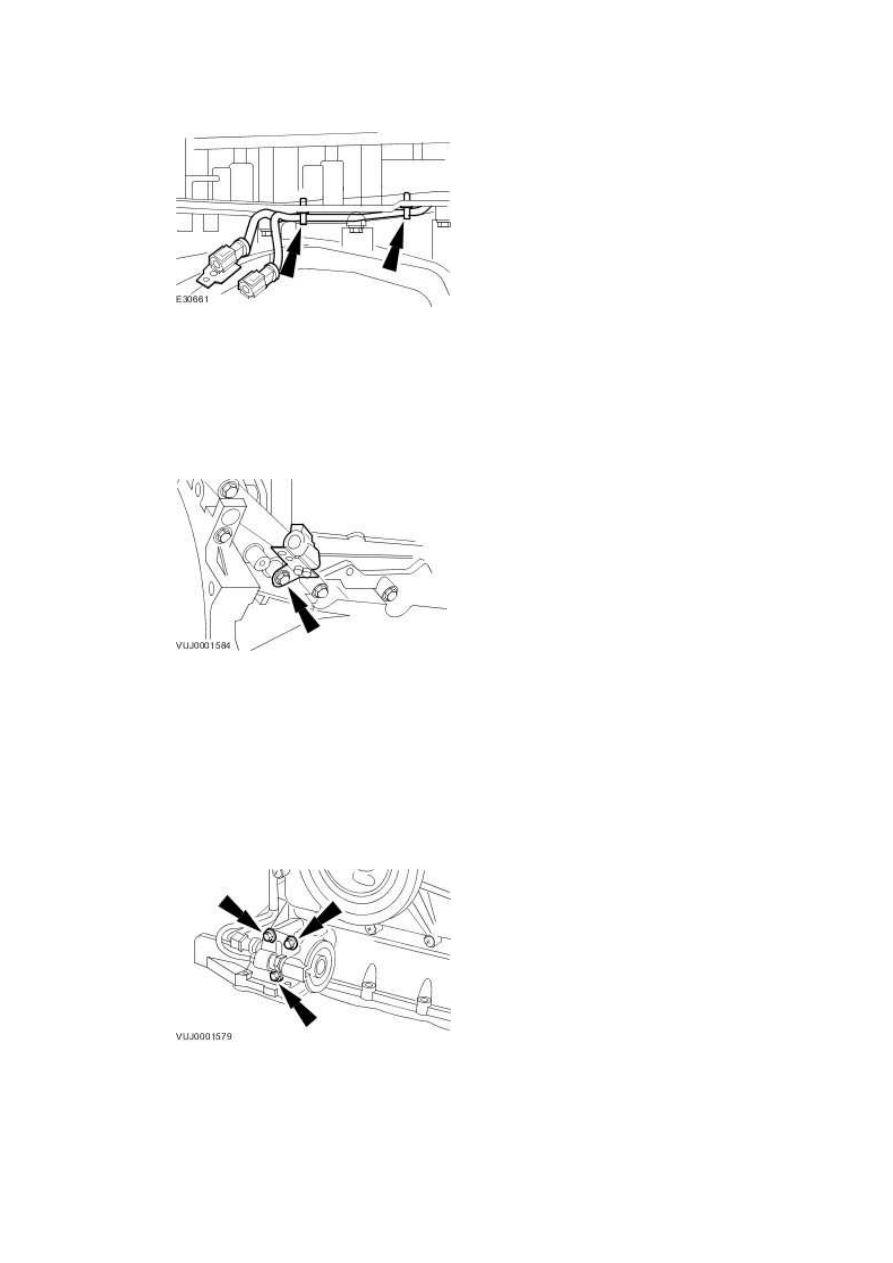

105 . Attach the engine wiring harness retaining clips.







106 . Attach the right-hand oxygen sensor.





•

  Tighten to 10 Nm.

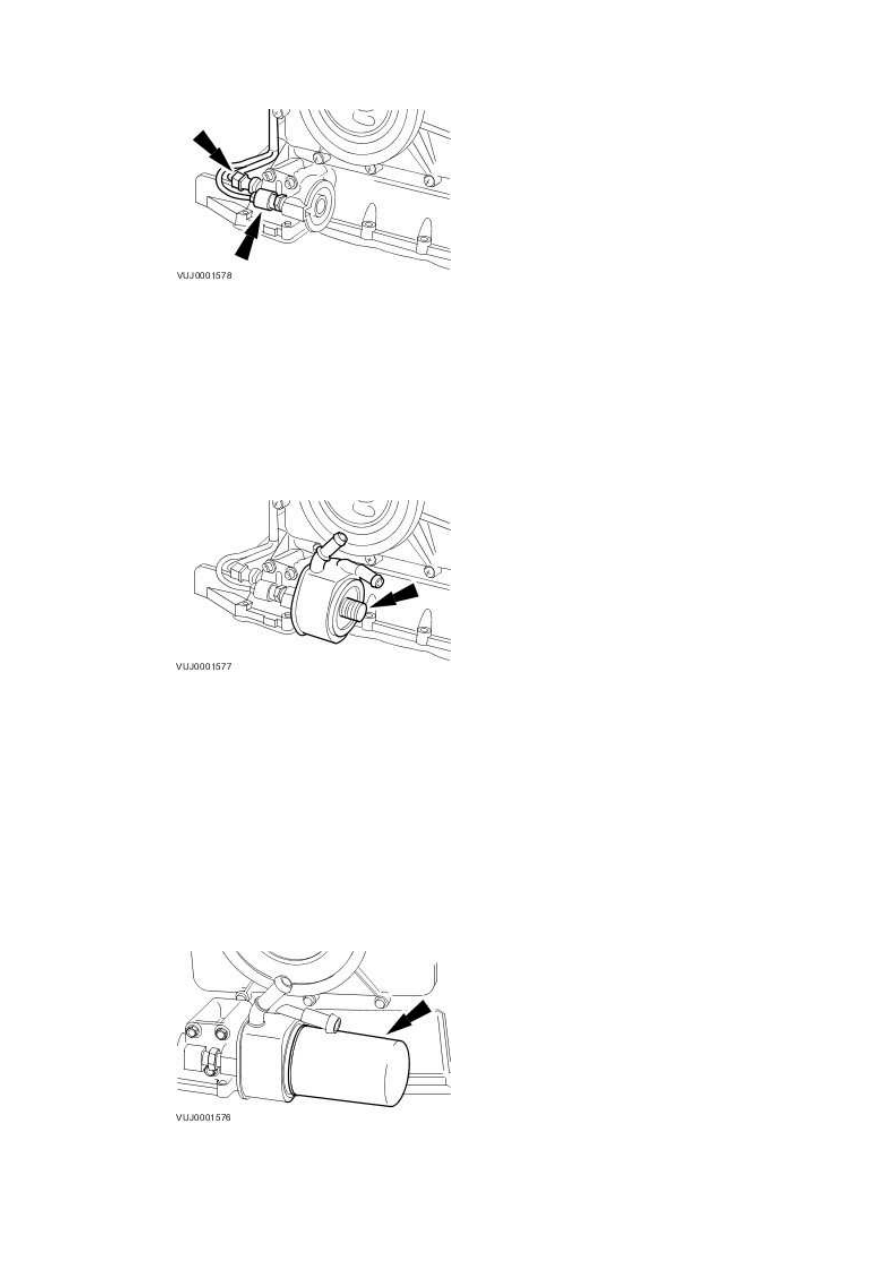

107 . Install the oil filter housing.





•

  Install a new O-ring seal.





•

  Tighten to 21 Nm.









108 . Connect the oil pressure switch and oil temperature sensor electrical connectors.







109 . Install the oil cooler.





•

  Install a new O-ring seal.





•

  Tighten to 55 Nm.









110 . NOTE:





Apply a suitable amount of clean engine oil to lubricate the oil filter O-ring seal.



Install a new oil filter.





•

  Tighten to 18 Nm.





www.





111 .

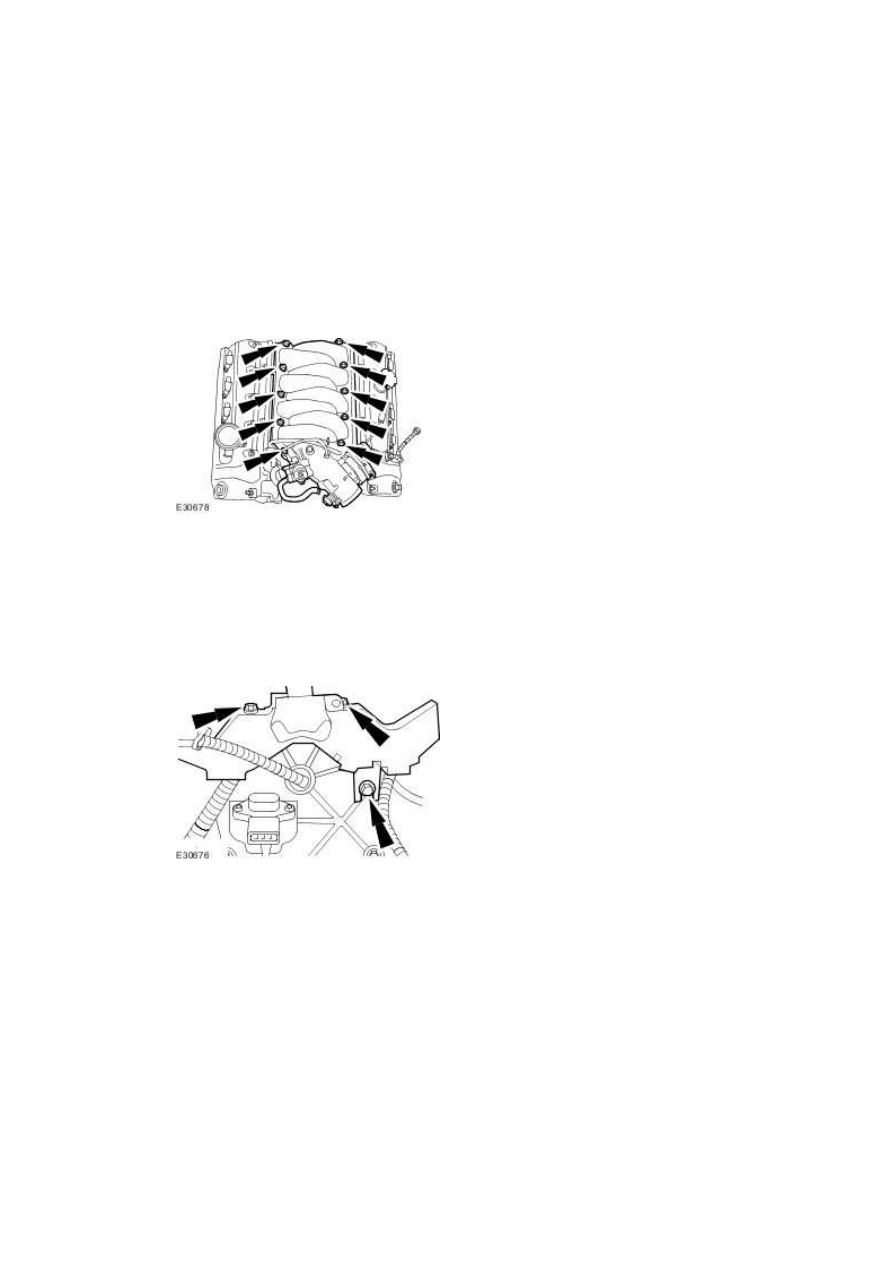

112 . Install the intake manifold.





•

  Tighten to 22 Nm.









113 . Attach the engine wiring harness.





•

  Tighten to 10 Nm.









114 . NOTE:





Left-hand shown, right-hand simular.

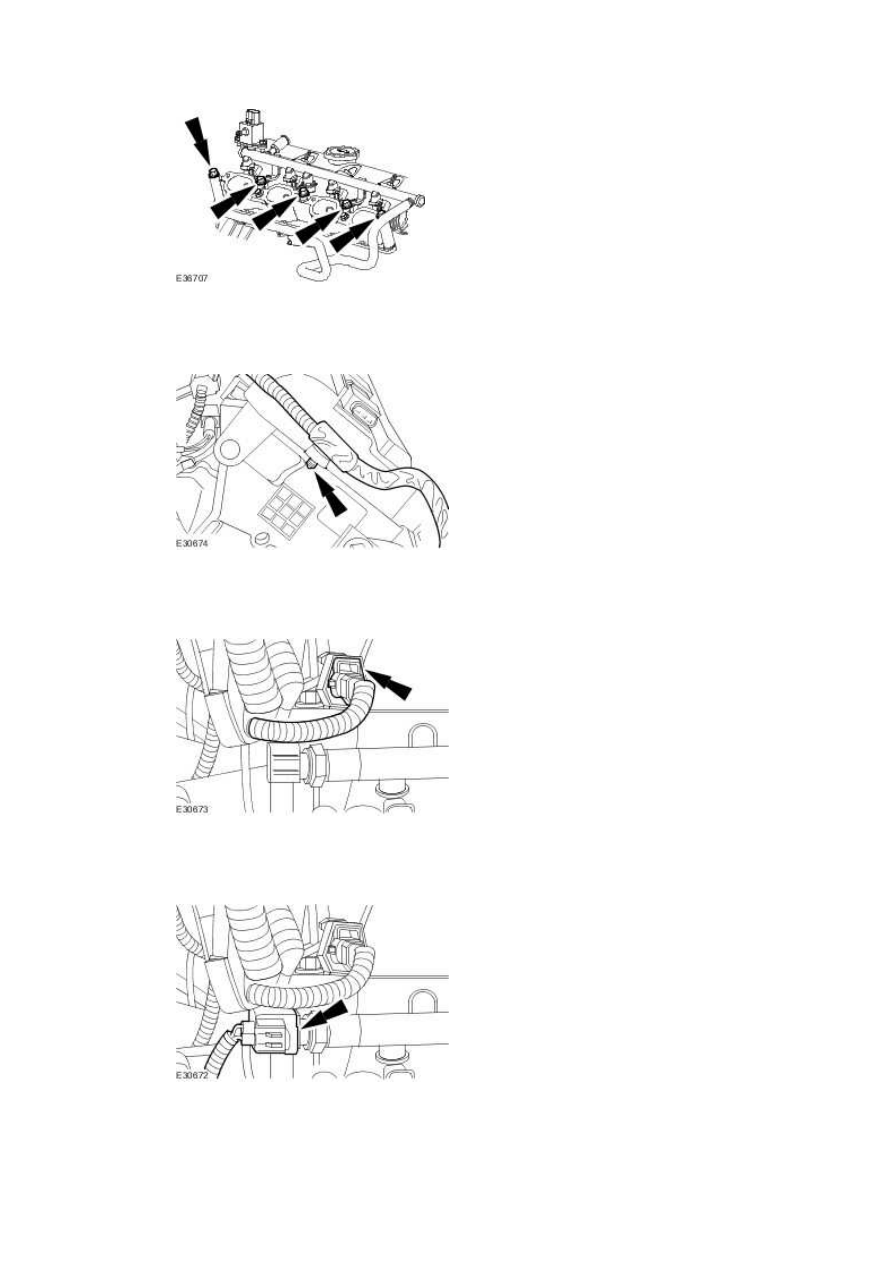

Install the lower intake manifold.





•

  Tighten to 22 Nm.









115 . Attach the engine wiring harness.







116 . Connect the camshaft position sensor electrical connector.







117 . Connect the fuel temperature sensor electrical connector.
