133 . NOTE:





Left-hand shown, right hand similar.

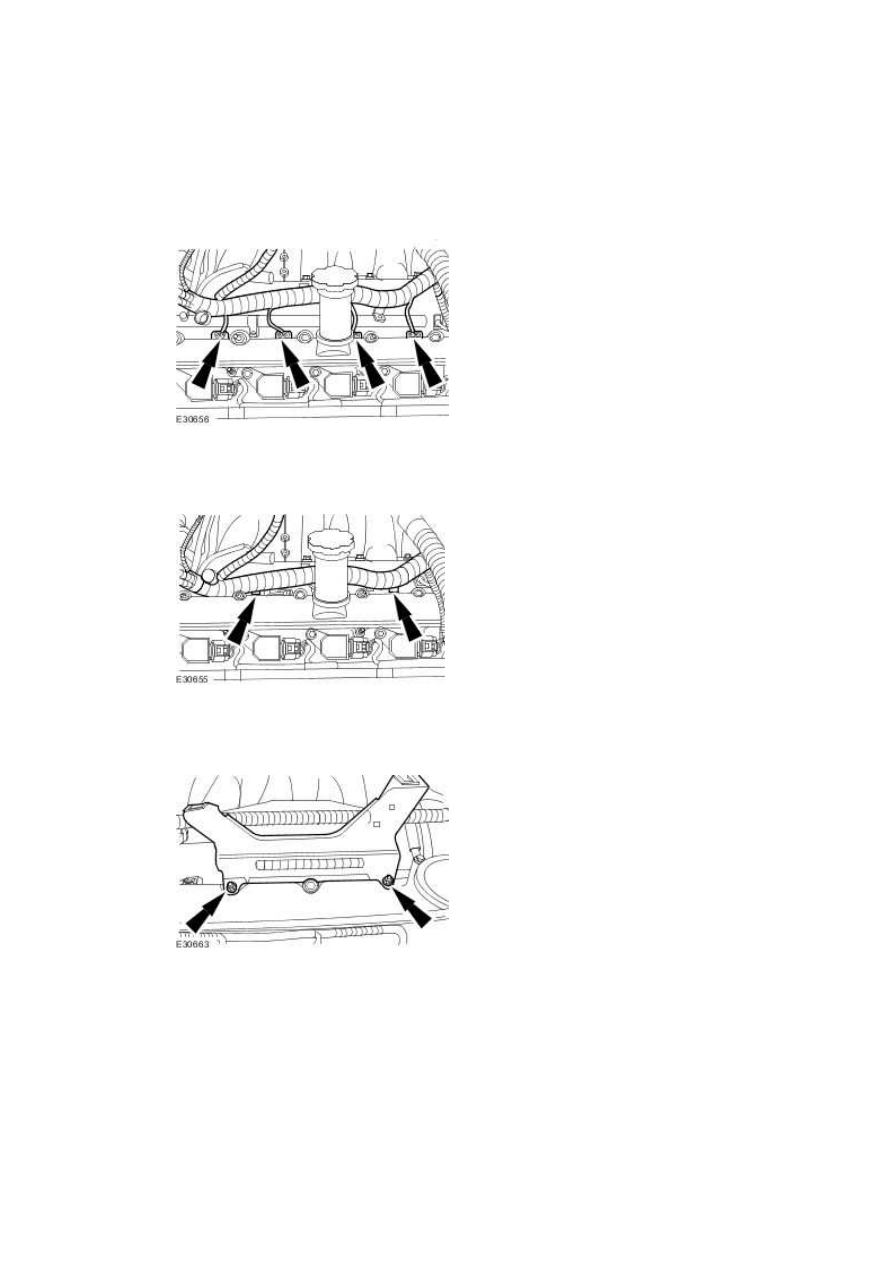

Connect the fuel injector electrical connectors.







134 . Attach the engine wiring harness.







135 . Install the engine cover retaining bracket.







136 . Install the engine cover retaining bracket.







137 . NOTE:





Left-hand shown, right-hand similar.

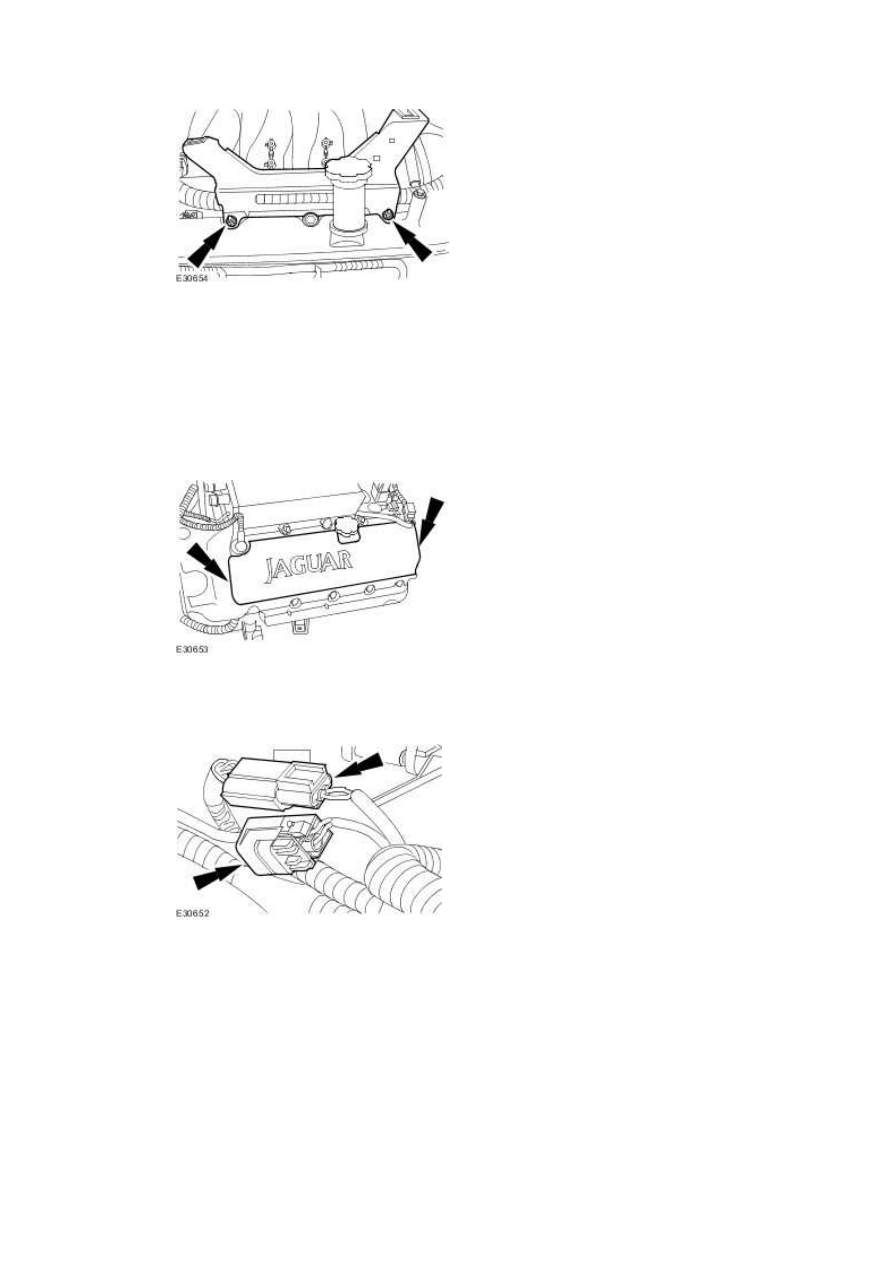

Install the ignition coil cover.







138 . Connect the knock sensor electrical connectors.







139 . NOTE:





Right-hand shown, left-hand similar.



Install the charge air coolers.

www.





•

  Install a new charge air cooler gasket.





•

  Tighten to 13 Nm.









140 . Install the supercharger.





•

  Tighten to 24 Nm.

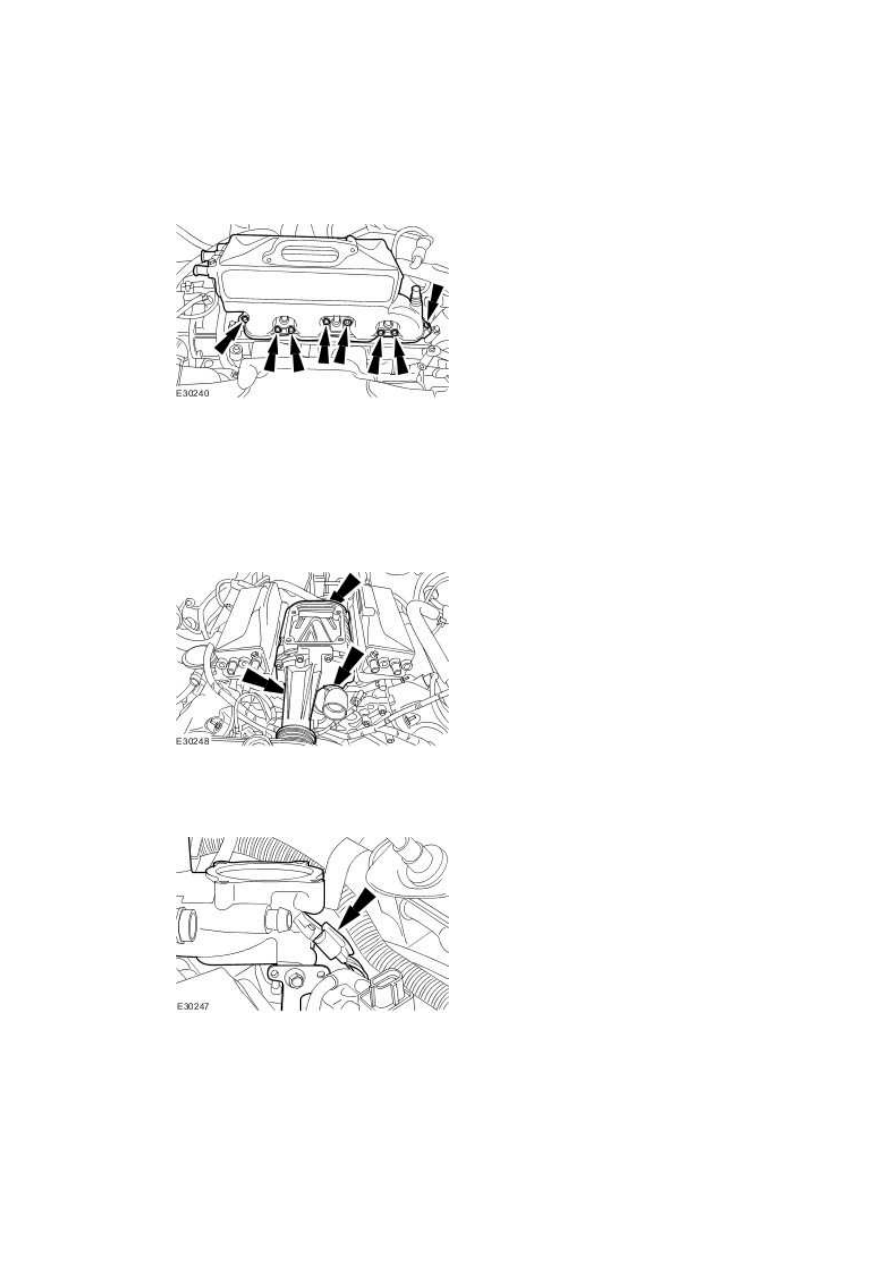

141 . Connect the manifold absolute pressure (MAP) sensor.







142 . Install the air intake elbow.





•

  Install a new gasket.





•

  Install new retaining bolt seals.





•

  Tighten to 24 Nm.

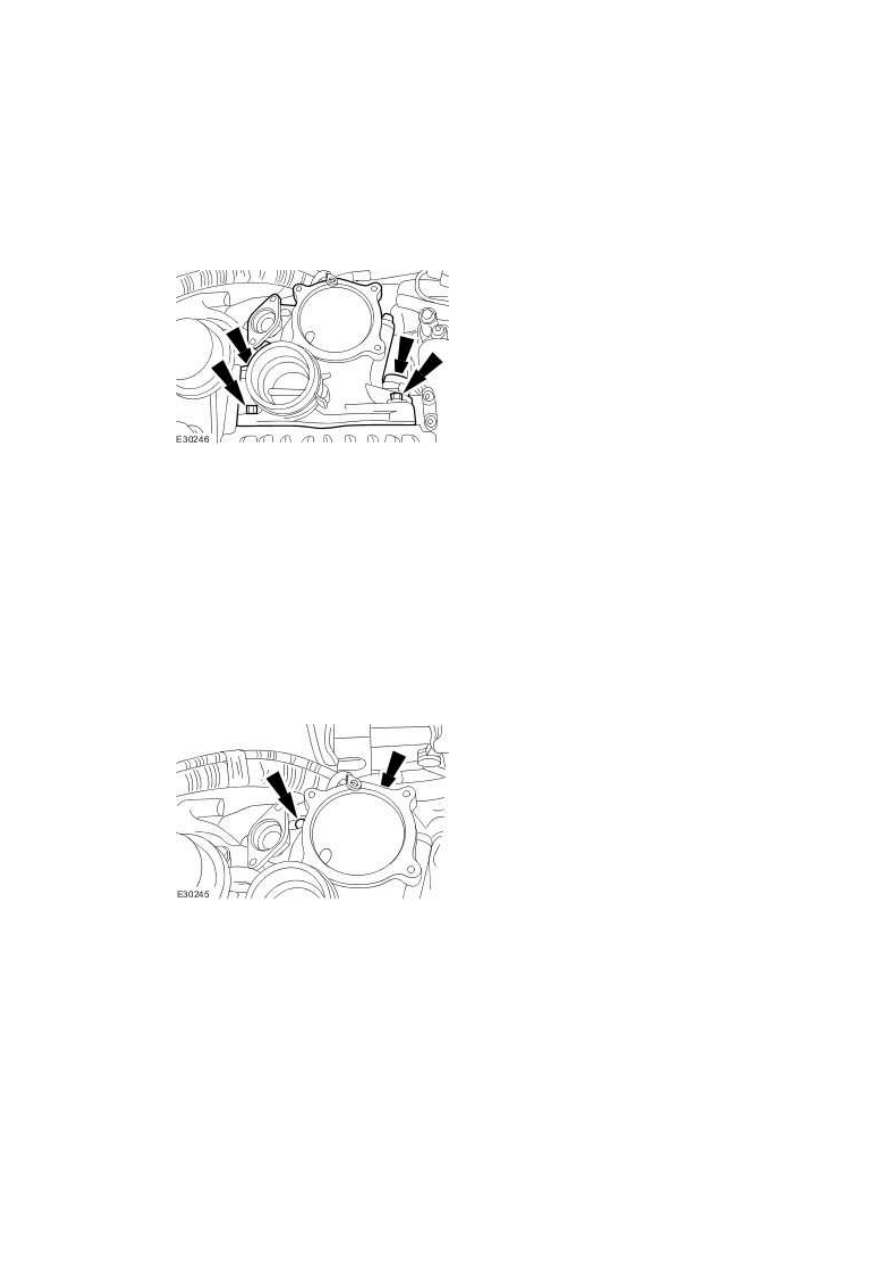

143 . NOTE:





Make sure ground strap is correctly installed to the location noted.



Install the air intake elbow retaining bracket lower retaining bolts.





•

  Tighten to 20 Nm.









144 . Connect the air intake elbow pipes.
