Jaguar XJ (X350). Manual - part 444

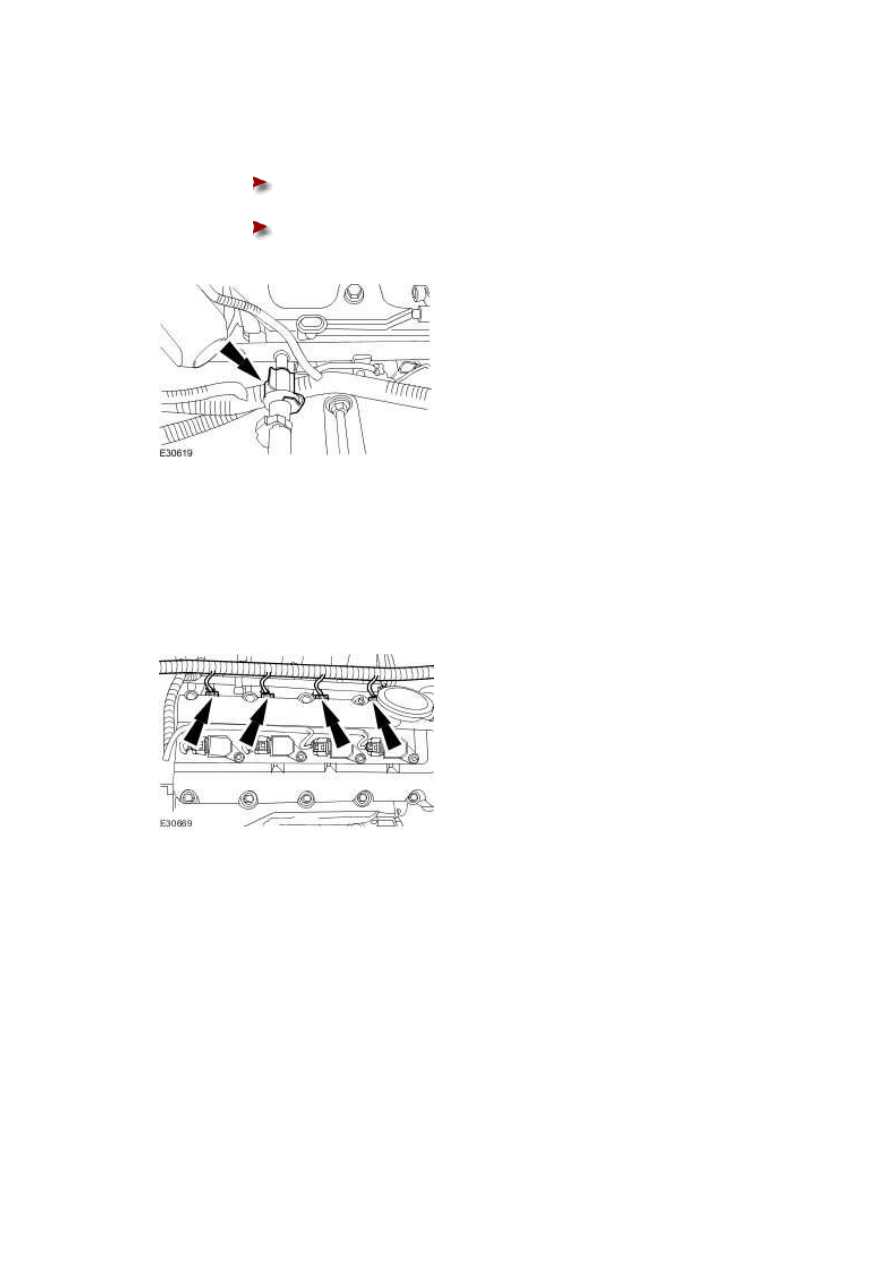

6 . Connect the fuel line.

For additional information, refer to Spring Lock Couplings





Install new O-ring seals.







Secure the retaining clip.











7 . NOTE:





Right-hand shown, left-hand similar.



Connect the fuel injector electrical connectors.







8 . NOTE:





Right-hand shown, left-hand similar.

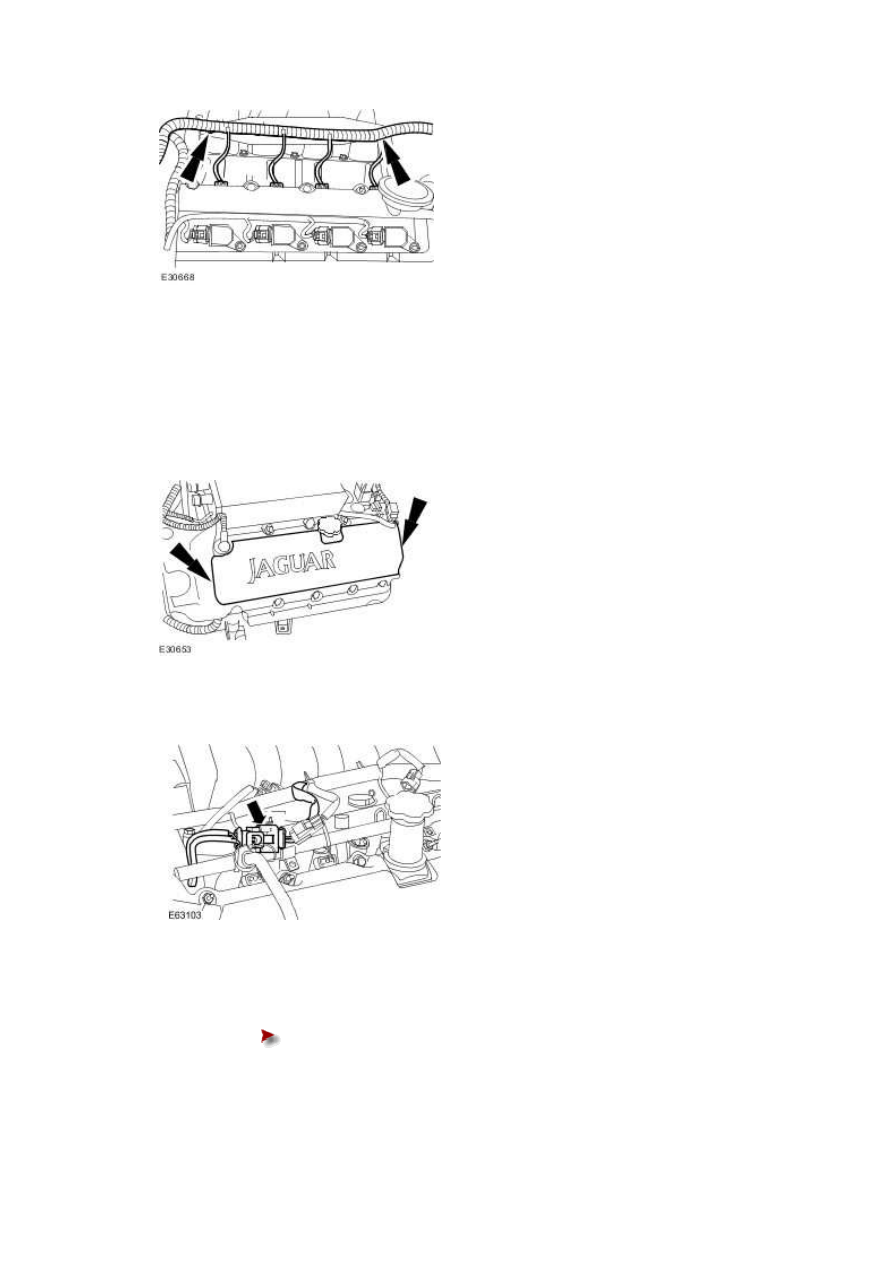

Attach the engine wiring harness.







9 . NOTE:





Left-hand shown, right-hand similar.



Install the on-plug coil covers.







10 . Connect the KS electrical connector.

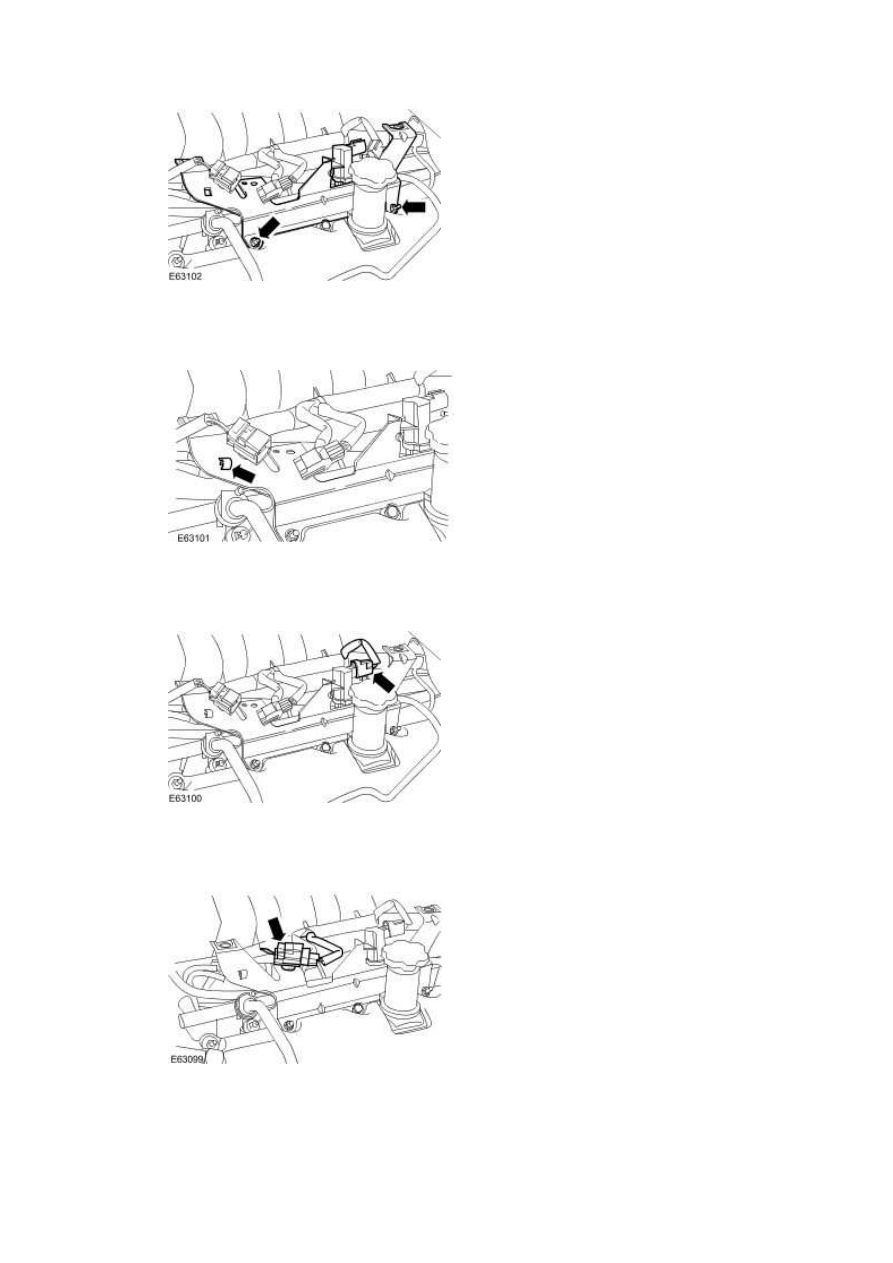

11 . Reposition the engine cover left-hand bracket.





Tighten to 6 Nm.





www.







12 . Attach the KS electrical connector.







13 . Connect the evaporative emission cannister purge valve electrical connector.







14 . Connect the ECT sensor electrical connector.







15 . NOTE:





Remove the blanking caps.

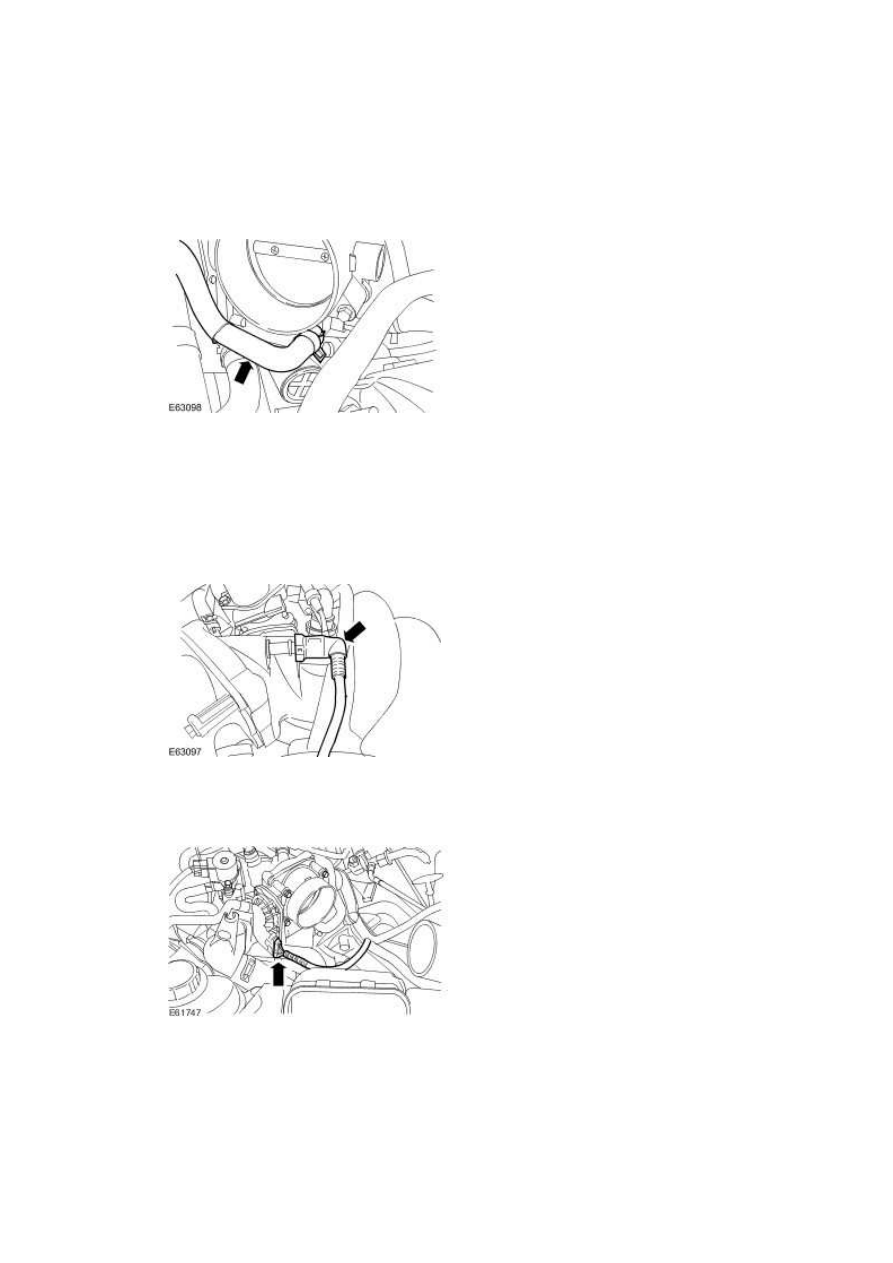

Connect the throttle body coolant hose.







16 . Install the coolant expansion tank cap.





17 . Connect the evaporative emission vent hose.







18 . Connect the throttle body electrical connector.







19 . Install the PCV valve.
