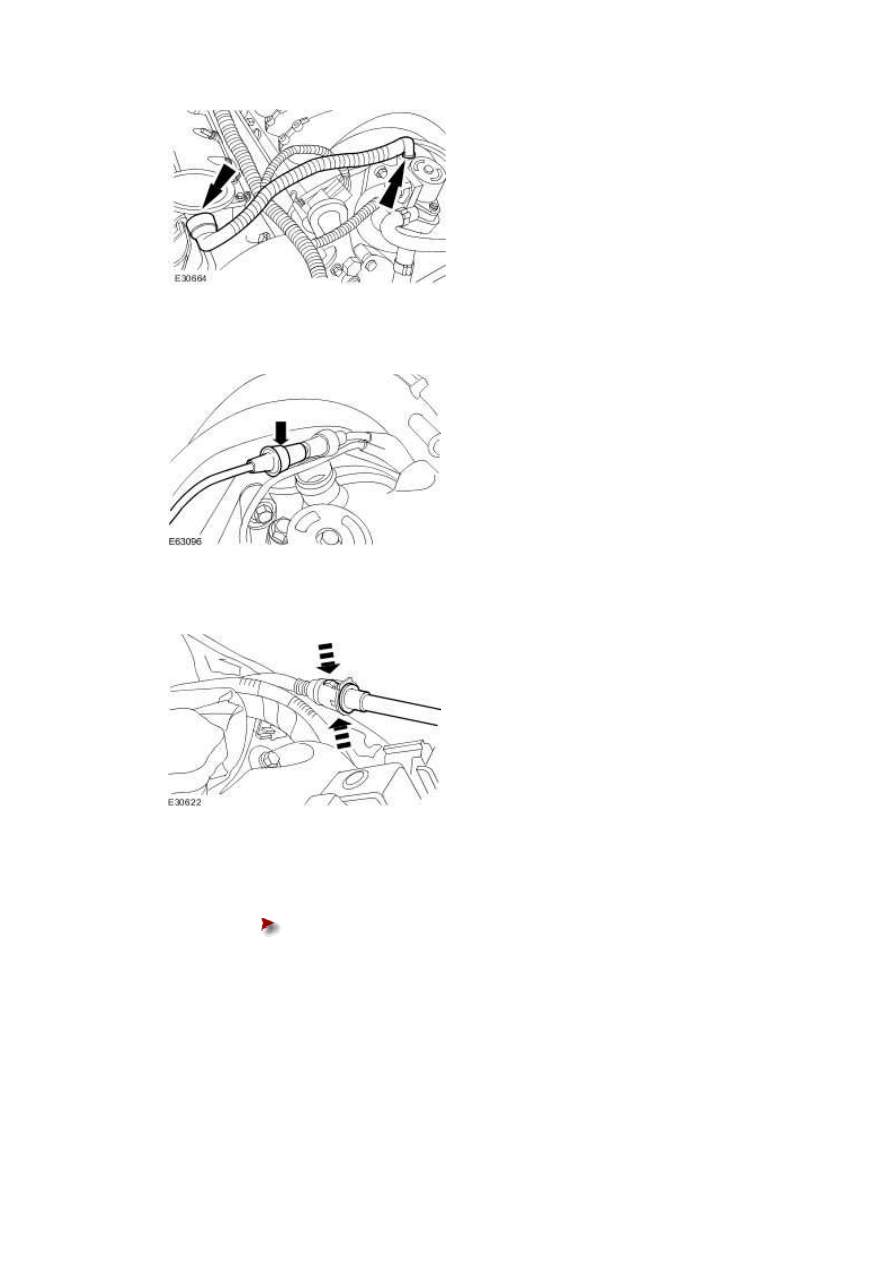

20 . Connect the AIR vacuum line.







21 . Connect the brake booster vacumn pipe.

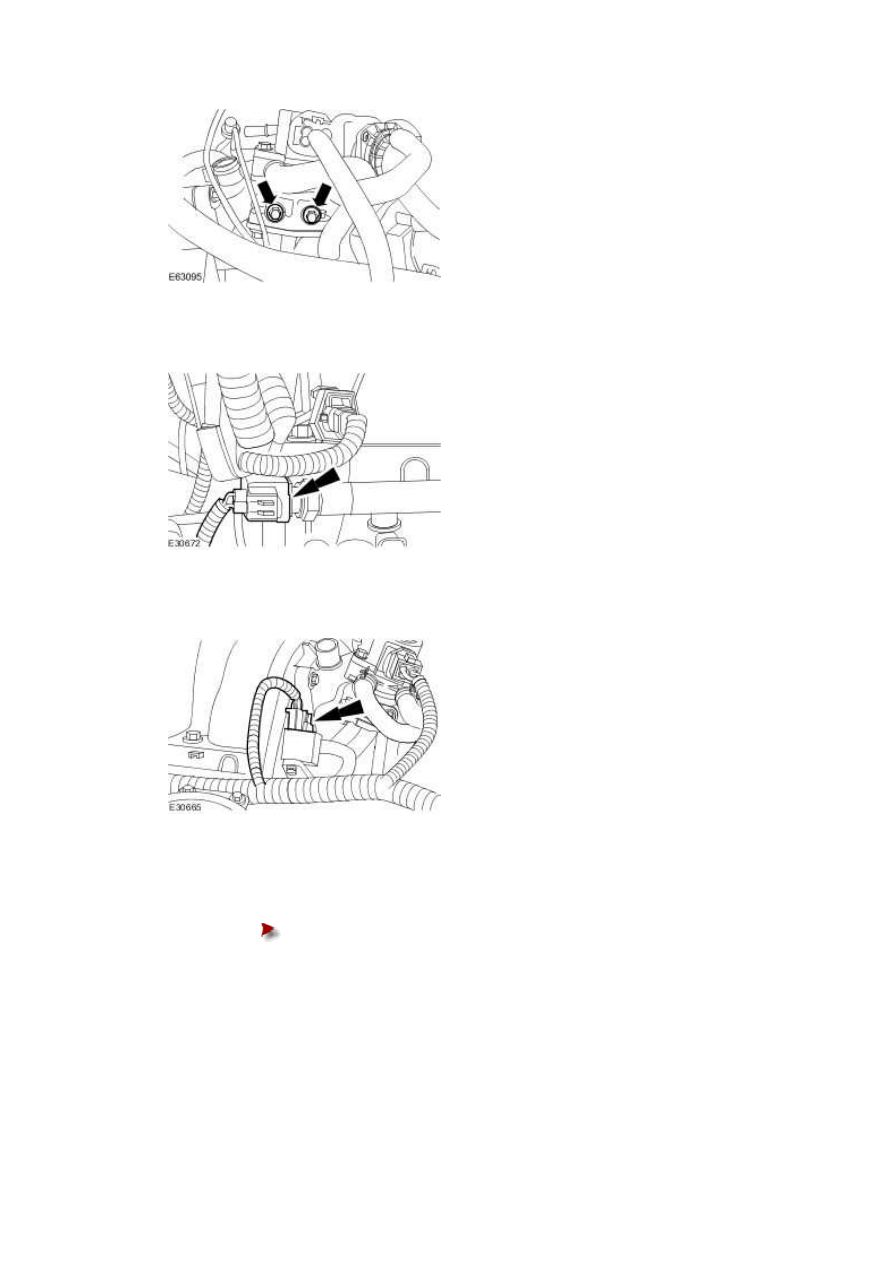

22 . Install the EGR valve retaining bolts.





Tighten to 10 Nm.











23 . Connect the fuel temperature sensor electrical connector.







24 . Connect the fuel pressure regulator electrical connector.

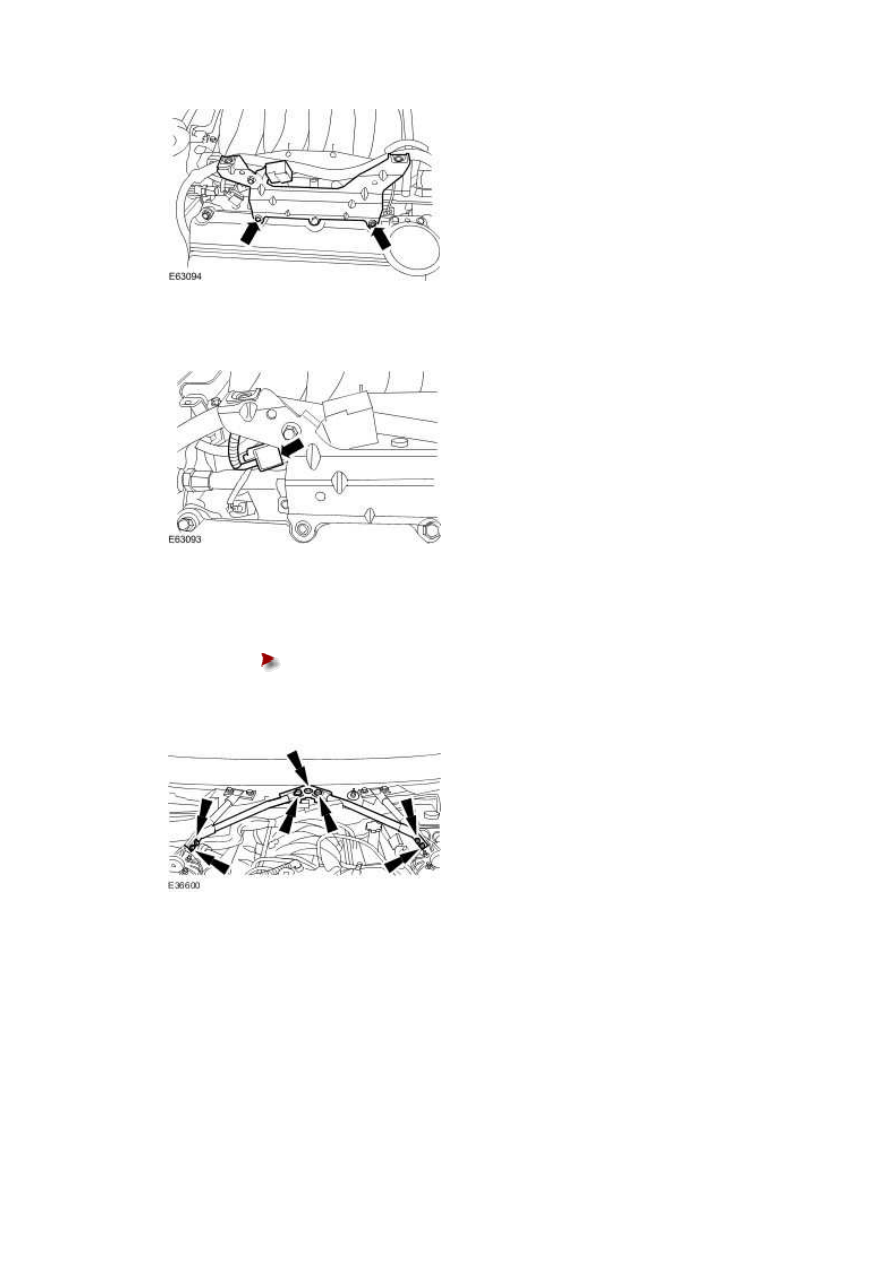

25 . Install the engine cover right-hand bracket.





Tighten to 6 Nm.





www.







26 . Connect the supressor electrical connector.







27 . Install the engine compartment support.





Tighten to 18 Nm.











28 . Install the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)





29 . Install the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





30 . Check and top up the cooling system.

Oil Cooler - Vehicles With: Supercharger
(12.60.68)

Removal

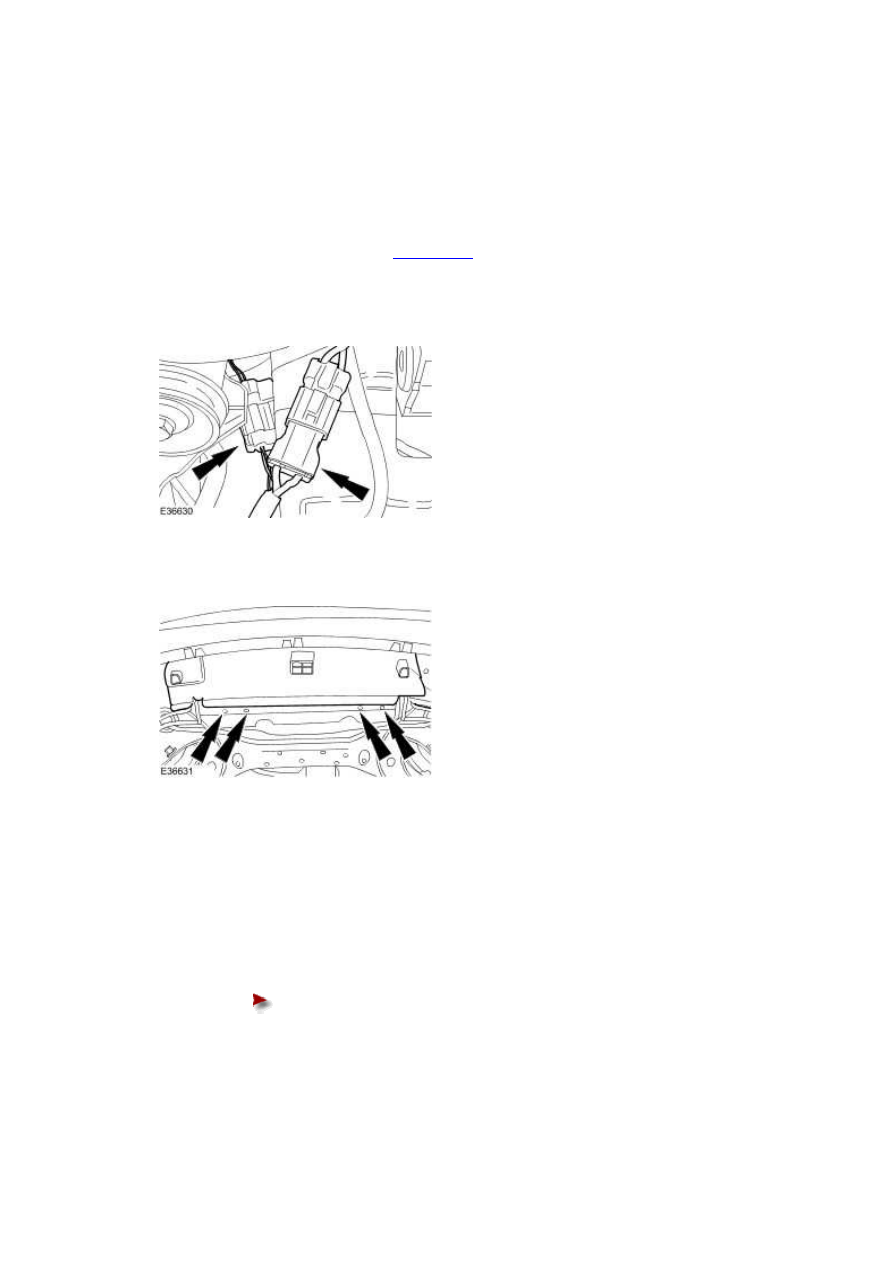

1 . Remove the radiator splash shield. <<501-02>>





2 . Detach the electrical connectors.







3 . Remove the radiator lower cowl.







4 . NOTE:





Place a suitable container underneath oil cooler to prevent oil spillage.



Detach the oil cooler lines.





Remove and discard the oil cooler O-ring seals.
